液压与气压传动教案(上)

第一章液压传动基础知识教学目的与要求：1．掌握液压传动的概念。

2．掌握液压传动的优点、缺点。

3．了解液压传动在现代工业生产中的应用。

4．了解液压传动的发展概况。

5．掌握液压传动工作原理。

6．掌握液压传动系统各组成部分及在系统中的作用。

7．了解液压系统图的表达方式。

8．了解液压油的性能指标与选用原则。

课题重点：1．掌握液压传动的概念及其优点、缺点。

2．掌握液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

课题难点：液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

学时安排：§1—1液压传动概述理解液压传动概念；掌握液压千斤顶的工作过程。

三、液压传动技术的应用§1-2 液压传动工作原理与系统组成思考：比较液压千斤顶与液压叉车前叉液压系统的不同？掌握液压传动的工作原理；熟练说出各部分元件名称。

习题册：填—1~6；判—1；选—1.第二章液压传动的动力和执行元件教学目的与要求：1、掌握液压泵的分类、图形符号，了解常见液压泵的基本结构及安装和使用注意事项。

2、掌握齿轮泵的种类、结构及工作原理，了解齿轮泵的工作条件，掌握齿轮泵的型号、含义，了解其技术规格及其应用。

3、掌握叶片泵的种类，了解单作用、双作用叶片泵的工作原理。

4、掌握压力机主轴液压回路及动力元件的分析。

5、了解液压缸的分类和结构特点6、掌握单出杆、双出杆的双作用液压缸的连接形式、工作特点及应用。

7、了解液压马达的工作原理，与液压泵的区别及应用及液压缸的安装与拆卸注意事项。

8、掌握动力滑台液压回路及执行元件的分析。

课题重点：1、液压泵的分类、图形符号，齿轮泵的种类、结构及工作原理及型号、含义2、叶片泵的种类及压力机主轴液压回路及动力元件的分析方法3、单出杆、双出杆的双作用液压缸的连接形式、工作特点及应用4、动力滑台液压回路及执行元件的分析。

课题难点：1、齿轮泵结构及工作原理，压力机主轴液压回路及动力元件的分析方法2、动力滑台液压回路及执行元件的分析方法学时安排：§2-1 液压传动动力元件外啮合齿轮泵内啮合齿轮泵重点掌握齿轮泵的工作条件及应用特点。

液压与气压传动教案一、教学目标1. 了解液压和气压传动的原理和应用；2. 掌握液压和气压传动系统的组成和工作原理；3. 学会分析和解决液压和气压传动系统的故障；4. 培养学生的动手能力和创新思维。

二、教学内容1. 液压传动的原理和应用a. 液压传动的优点和局限性；b. 液压传动系统的基本组成；c. 液压元件的工作原理和分类；d. 液压传动系统的应用领域。

2. 气压传动的原理和应用a. 气压传动的优点和局限性；b. 气压传动系统的基本组成；c. 气压元件的工作原理和分类；d. 气压传动系统的应用领域。

3. 液压和气压传动系统的比较a. 液压传动和气压传动的比较优势；b. 液压传动和气压传动的适用场景；c. 液压和气压传动系统的故障分析和排除。

4. 液压和气压传动实验a. 利用液压元件搭建液压传动系统；b. 利用气压元件搭建气压传动系统；c. 分析实验过程中出现的问题，并解决。

三、教学方法1. 讲授法：通过教师的讲解，介绍液压和气压传动的原理和应用，并结合实际案例进行分析和讨论。

2. 实验教学法：进行液压和气压传动的实验，让学生亲自动手操作，加深对传动系统的理解和掌握。

3. 讨论研究法：鼓励学生自主思考和发表观点，引导学生从实际问题出发，讨论液压和气压传动系统的优缺点及应用领域。

四、教学过程1. 导入：通过提问或实例引入液压和气压传动的概念，激发学生的学习兴趣。

2. 理论讲解：教师讲解液压和气压传动的原理，介绍传动系统的组成和工作原理。

3. 实验操作：学生按照教师的指导，使用液压和气压元件搭建传动系统，并进行实验操作。

4. 知识总结：教师对液压和气压传动系统的知识进行总结，强调重点和难点。

5. 综合讨论：学生在教师的引导下，就液压和气压传动系统的优缺点及应用进行讨论和研究。

6. 实验分析：学生分析实验中遇到的问题，并提出解决方案。

7. 课堂练习：进行液压和气压传动的相关练习题，检验学生对所学知识的掌握情况。

液压与气压传动教案第一章：液压与气压传动概述1.1 教学目标了解液压与气压传动的基本概念掌握液压与气压传动系统的应用领域理解液压与气压传动的工作原理1.2 教学内容液压与气压传动的定义液压与气压传动系统的应用领域液压与气压传动的工作原理1.3 教学方法讲授法：讲解液压与气压传动的基本概念和原理案例分析法：分析实际应用案例，让学生更好地理解液压与气压传动系统的应用1.4 教学评估课堂问答：检查学生对液压与气压传动基本概念的理解小组讨论：让学生通过讨论加深对液压与气压传动系统的应用领域的理解第二章：液压系统的基本元件2.1 教学目标了解液压系统的基本元件及其功能掌握液压系统的组成部分理解液压系统的工作原理2.2 教学内容液压泵的概念与分类液压缸的概念与分类液压控制阀的概念与分类2.3 教学方法讲授法：讲解液压系统的基本元件及其功能互动教学法：引导学生参与课堂讨论，加深对液压系统组成部分的理解2.4 教学评估课堂问答：检查学生对液压系统基本元件的理解小组讨论：让学生通过讨论加深对液压系统组成部分的认识第三章：液压系统的设计与计算3.1 教学目标掌握液压系统的设计原则和方法学会液压系统的计算方法能够应用液压系统的设计与计算解决实际问题3.2 教学内容液压系统的设计原则和方法液压系统的计算方法液压系统设计实例3.3 教学方法讲授法：讲解液压系统的设计原则和方法案例分析法：分析实际液压系统设计实例，让学生更好地理解液压系统的设计与计算方法3.4 教学评估课堂问答：检查学生对液压系统设计原则和方法的理解小组讨论：让学生通过讨论加深对液压系统设计与计算的应用能力第四章：气压传动系统的基本元件4.1 教学目标了解气压传动系统的基本元件及其功能掌握气压传动系统的组成部分理解气压传动系统的工作原理4.2 教学内容气压泵的概念与分类气压缸的概念与分类气压控制阀的概念与分类4.3 教学方法讲授法：讲解气压传动系统的基本元件及其功能互动教学法：引导学生参与课堂讨论，加深对气压传动系统组成部分的理解4.4 教学评估课堂问答：检查学生对气压传动系统基本元件的理解小组讨论：让学生通过讨论加深对气压传动系统组成部分的认识第五章：气压传动系统的应用5.1 教学目标了解气压传动系统的应用领域掌握气压传动系统在实际工程中的应用能够应用气压传动系统的知识解决实际问题5.2 教学内容气压传动系统的应用领域气压传动系统在实际工程中的应用案例5.3 教学方法讲授法：讲解气压传动系统的应用领域和实际工程中的应用案例案例分析法：分析实际应用案例，让学生更好地理解气压传动系统的应用5.4 教学评估课堂问答：检查学生对气压传动系统应用领域的理解小组讨论：让学生通过讨论加深对气压传动系统在实际工程中应用的认识第六章：液压系统的故障诊断与维护6.1 教学目标学习液压系统常见故障的诊断方法理解液压系统故障诊断的基本原则掌握液压系统的维护保养知识6.2 教学内容液压系统故障诊断的方法与步骤液压系统故障诊断的基本原则液压系统的维护保养措施6.3 教学方法讲授法：讲解液压系统故障诊断的方法与步骤案例分析法：分析典型液压系统故障案例，提高学生的故障诊断能力实践教学法：让学生在实验室进行液压系统的维护保养操作6.4 教学评估课堂问答：检查学生对液压系统故障诊断方法的理解故障诊断练习：让学生通过实际操作练习液压系统故障诊断第七章：气压传动系统的故障诊断与维护7.1 教学目标学习气压传动系统常见故障的诊断方法理解气压传动系统故障诊断的基本原则掌握气压传动系统的维护保养知识7.2 教学内容气压传动系统故障诊断的方法与步骤气压传动系统故障诊断的基本原则气压传动系统的维护保养措施7.3 教学方法讲授法：讲解气压传动系统故障诊断的方法与步骤案例分析法：分析典型气压传动系统故障案例，提高学生的故障诊断能力实践教学法：让学生在实验室进行气压传动系统的维护保养操作7.4 教学评估课堂问答：检查学生对气压传动系统故障诊断方法的理解故障诊断练习：让学生通过实际操作练习气压传动系统故障诊断第八章：液压与气压传动的应用案例分析8.1 教学目标了解液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性学会分析液压与气压传动系统的设计与实施方法8.2 教学内容液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性液压与气压传动系统的设计与实施方法8.3 教学方法讲授法：讲解液压与气压传动在工程实际中的应用案例案例分析法：分析液压与气压传动系统在实际工作中的优势与局限性小组讨论法：让学生分组讨论液压与气压传动系统的设计与实施方法8.4 教学评估课堂问答：检查学生对液压与气压传动应用案例的理解小组报告：评估学生在小组讨论中的表现和对设计与实施方法的理解第九章：液压与气压传动的节能与环保9.1 教学目标了解液压与气压传动系统中能量损失的原因学习液压与气压传动系统的节能技术理解液压与气压传动系统对环境的影响及环保要求9.2 教学内容液压与气压传动系统中能量损失的原因及减少能量损失的方法液压与气压传动系统的节能技术液压与气压传动系统对环境的影响及环保要求9.3 教学方法讲授法：讲解液压与气压传动系统中能量损失的原因及节能技术互动教学法：引导学生讨论液压与气压传动系统的环保问题实践教学法：让学生在实验室实践节能与环保的相关技术9.4 教学评估课堂问答：检查学生对液压与气压传动节能与环保知识的理解实践报告：评估学生在实践活动中对节能与环保技术的应用能力第十章：液压与气压传动的现代发展趋势10.1 教学目标了解液压与气压传动技术的最新发展趋势学习现代液压与气压传动系统的创新应用理解液压与气压传动技术在未来的发展方向10.2 教学内容液压与气压传动技术的最新发展趋势现代液压与气压传动系统的创新应用液压与气压传动技术在未来的发展方向10.3 教学方法讲授法：讲解液压与气压传动技术的最新发展趋势案例分析法：分析现代液压与气压传动系统的创新应用案例小组讨论法：让学生分组讨论液压与气压传动技术的未来发展方向10.4 教学评估课堂问答：检查学生对液压与气压传动技术最新发展趋势的理解小组报告：评估学生在小组讨论重点和难点解析1. 液压与气压传动的基本概念和原理：重点关注液压与气压传动的工作原理，以及液压与气压传动系统的应用领域。

液压与气压传动课教案（非常好）第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理讲解液压与气压传动系统的组成1.3 液压与气压传动的分类区分液压传动和气压传动的区别讲解液压与气压传动在不同领域的应用第二章：液压元件2.1 液压泵介绍液压泵的类型和作用讲解液压泵的工作原理和性能参数2.2 液压缸讲解液压缸的类型和结构分析液压缸的工作原理和性能参数2.3 液压控制阀介绍液压控制阀的类型和作用讲解液压控制阀的工作原理和性能参数第三章：液压系统设计3.1 液压系统的设计原则讲解液压系统设计的基本原则分析液压系统设计的要求和流程3.2 液压系统的元件选择讲解液压泵、液压缸和液压控制阀的选择方法分析液压油的选择和液压系统的压力损失计算3.3 液压系统的管道设计讲解液压管道的设计原则和注意事项分析液压管道的布置和流量计算第四章：气压传动系统4.1 气压传动概述讲解气压传动的概念和特点分析气压传动的应用范围4.2 气压元件介绍气压泵、气压缸和气压控制阀的类型和作用讲解气压元件的工作原理和性能参数4.3 气压系统设计讲解气压系统的设计原则和流程分析气压系统的元件选择和管道设计第五章：液压与气压传动的应用案例5.1 液压传动的应用案例讲解液压传动的典型应用案例分析液压系统在工程机械、航空航天等领域的应用5.2 气压传动的应用案例讲解气压传动的典型应用案例分析气压系统在汽车、工业自动化等领域的应用第六章：液压与气压传动的应用案例分析6.1 液压传动的工程应用案例分析分析液压系统在建筑机械、农业机械中的应用案例讨论液压系统在这些领域中的优势和挑战6.2 气压传动的工业应用案例分析分析气压系统在自动化生产线、汽车行业的应用案例讨论气压系统在这些领域中的优势和限制第七章：液压与气压传动的系统性能评估7.1 液压系统的性能指标介绍液压系统的压力、流量、效率等性能指标讲解如何通过这些指标评估液压系统的性能7.2 气压系统的性能指标介绍气压系统的压力、流量、效率等性能指标讲解如何通过这些指标评估气压系统的性能7.3 系统性能的优化方法讲解液压与气压系统性能优化的方法和技术分析如何提高系统的效率和稳定性第八章：液压与气压传动的故障诊断与维护8.1 液压系统的故障诊断介绍液压系统故障诊断的方法和步骤讲解如何识别和解决液压系统的常见故障8.2 气压系统的故障诊断介绍气压系统故障诊断的方法和步骤讲解如何识别和解决气压系统的常见故障8.3 系统的维护与管理讲解液压与气压系统的维护保养方法分析如何制定系统的维护计划和管理措施第九章：液压与气压传动的现代技术发展9.1 液压系统的新型技术讲解液压系统中的新技术发展，如比例控制、变量泵技术等分析这些新技术在实际应用中的优势和限制9.2 气压系统的创新技术讲解气压系统中的创新技术，如变频控制、气动执行器等分析这些新技术在实际应用中的优势和限制9.3 液压与气压传动技术的未来趋势探讨液压与气压传动技术的发展趋势分析未来技术可能面临的挑战和机遇第十章：液压与气压传动实验与实训10.1 液压与气压传动实验内容设计设计液压与气压传动实验的流程和步骤讲解实验中需要用到的仪器和设备10.2 液压与气压传动实训指导讲解实训的目的和意义分析实训中可能遇到的问题和解决方法重点和难点解析1. 液压与气压传动的概念和特点是本课程的基础知识，需要重点关注。

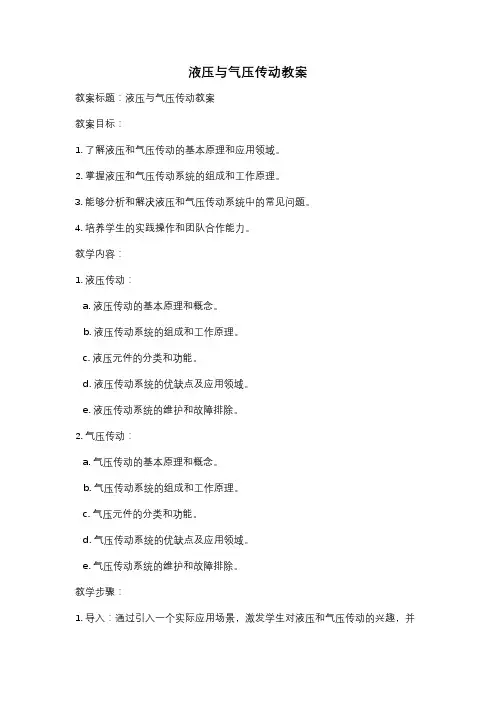

液压与气压传动教案教案标题：液压与气压传动教案教案目标：1. 了解液压和气压传动的基本原理和应用领域。

2. 掌握液压和气压传动系统的组成和工作原理。

3. 能够分析和解决液压和气压传动系统中的常见问题。

4. 培养学生的实践操作和团队合作能力。

教学内容：1. 液压传动：a. 液压传动的基本原理和概念。

b. 液压传动系统的组成和工作原理。

c. 液压元件的分类和功能。

d. 液压传动系统的优缺点及应用领域。

e. 液压传动系统的维护和故障排除。

2. 气压传动：a. 气压传动的基本原理和概念。

b. 气压传动系统的组成和工作原理。

c. 气压元件的分类和功能。

d. 气压传动系统的优缺点及应用领域。

e. 气压传动系统的维护和故障排除。

教学步骤：1. 导入：通过引入一个实际应用场景，激发学生对液压和气压传动的兴趣，并与学生讨论其重要性和应用领域。

2. 知识讲解：分别介绍液压传动和气压传动的基本原理、组成和工作原理，引导学生理解其差异和适用领域。

3. 实验演示：组织学生进行液压传动和气压传动实验演示，让学生亲自操作和观察传动系统的工作过程，加深对其原理的理解。

4. 小组讨论：将学生分成小组，要求他们讨论液压和气压传动系统的优缺点，并提出实际应用案例。

鼓励学生分享彼此的观点和经验。

5. 教师辅导：教师对学生的讨论进行指导和点评，引导学生深入思考和分析液压和气压传动系统中可能出现的问题和解决方法。

6. 总结归纳：与学生一起总结液压和气压传动的关键知识点和技能，并强调其在工程领域的重要性。

7. 练习与评估：布置液压和气压传动相关的练习题，以检验学生对所学内容的掌握程度。

根据学生的表现进行评估和反馈。

教学资源：1. 实验室设备：液压和气压传动实验装置、液压和气压元件模型。

2. 教材和参考书籍：液压与气压传动教材、液压与气压传动技术手册。

教学评估：1. 学生参与度：观察学生在课堂讨论和实验演示中的积极程度和表现。

2. 练习成绩：评估学生对液压和气压传动相关概念和原理的理解和掌握程度。

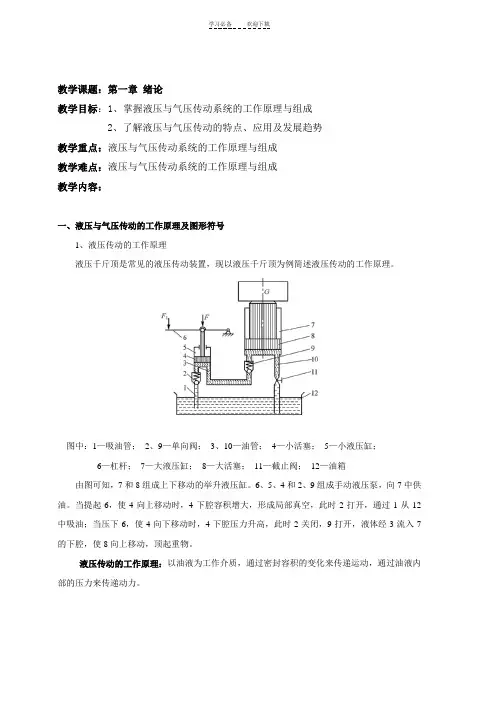

教学课题：第一章绪论教学目标：1、掌握液压与气压传动系统的工作原理与组成2、了解液压与气压传动的特点、应用及发展趋势教学重点：液压与气压传动系统的工作原理与组成教学难点：液压与气压传动系统的工作原理与组成教学内容：一、液压与气压传动的工作原理及图形符号1、液压传动的工作原理液压千斤顶是常见的液压传动装置，现以液压千斤顶为例简述液压传动的工作原理。

图中：1—吸油管；2、9—单向阀；3、10—油管；4—小活塞；5—小液压缸；6—杠杆；7—大液压缸；8—大活塞；11—截止阀；12—油箱由图可知，7和8组成上下移动的举升液压缸。

6、5、4和2、9组成手动液压泵，向7中供油。

当提起6，使4向上移动时，4下腔容积增大，形成局部真空，此时2打开，通过1从12中吸油；当压下6，使4向下移动时，4下腔压力升高，此时2关闭，9打开，液体经3流入7的下腔，使8向上移动，顶起重物。

液压传动的工作原理：以油液为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。

2、液压传动的图形符号在实际工程中，除某些特殊情况外，液压传动系统中各液压元件一般采用国家标准规定的图形符号来表示，这些符号只表示液压元件的职能，不表示液压元件的结构和参数，通常称为职能符号。

我国国家标准GB/T 786.1—2009规定了液压传动的图形符号。

3、气压传动的工作原理现以气动剪切机为例简述气压传动的工作原理，图示位置为剪切前的状态。

图中：1空气压缩机，2冷却器，3分水滤气器，4储气罐，5空气过滤器，6溢流减压阀，7油雾器，8行程阀，9气控换向阀，10气缸。

气压传动的工作原理：利用空气压缩机把电动机或其他原动机输出的机械能转化为空气的压力能，然后再控制元件的作用下通过执行元件把压力能转化为直线运动或回转运动的机械能，从而完成各种动作并对外做功。

4、气压传动的图形符号如图所示为气动剪切机的图形符号：1空气压缩机，2冷却器，3分水滤气器，4储气罐，5空气过滤器，6溢流减压阀，7油雾器，8行程阀，9气控换向阀，10气缸二、液压与气压传动系统的组成1.液压传动系统的组成液压传动系统主要由以下几部分组成：a.动力装置主要是指各种类型的液压泵作用：机械能转化成压力能b.执行元件主要是指各种类型的液压缸和液压马达作用：压力能转化才机械能c.控制元件主要是指各种类型的液压控制阀作用：控制和调节油液的压力、流量、和方向。

液压与气压传动电子教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义介绍液压与气压传动的基本原理解释液压与气压传动的应用范围1.2 液压与气压传动系统的组成分析液压与气压传动系统的典型组成讲解液压与气压传动系统中各个组成部分的作用介绍液压与气压传动系统中各个组件的类型及特点第二章：液压元件2.1 液压泵讲解液压泵的分类及特点介绍液压泵的工作原理分析液压泵的性能参数2.2 液压缸与液压马达解释液压缸与液压马达的工作原理分析液压缸与液压马达的结构特点讲解液压缸与液压马达的性能参数2.3 液压控制阀介绍液压控制阀的分类及功能讲解液压控制阀的工作原理分析液压控制阀的性能参数第三章：液压系统设计3.1 液压系统的基本设计原则讲解液压系统设计的基本原则分析液压系统设计的要求及注意事项3.2 液压系统的动力元件选择介绍液压泵的选择依据讲解液压泵的性能参数计算3.3 液压系统的执行元件设计分析液压缸与液压马达的设计方法讲解液压缸与液压马达的性能参数计算第四章：气压传动基础4.1 气压传动概述讲解气压传动的定义及原理介绍气压传动的特点及应用范围4.2 气压传动系统组成分析气压传动系统的典型组成讲解气压传动系统中各个组成部分的作用4.3 气压元件介绍气压泵与气压马达的工作原理及性能参数讲解气压控制阀的功能及应用第五章：气压系统设计5.1 气压系统设计原则讲解气压系统设计的基本原则分析气压系统设计的要求及注意事项5.2 气压执行元件设计介绍气压缸与气压马达的设计方法讲解气压缸与气压马达的性能参数计算5.3 气压控制元件选择讲解气压控制阀的选择依据分析气压控制阀的性能参数第六章：液压系统的故障诊断与维护6.1 液压系统故障诊断的基本方法介绍液压系统故障诊断的常用方法讲解液压系统故障诊断的步骤与流程分析液压系统故障诊断的注意事项6.2 液压系统常见故障分析列举液压系统的常见故障案例分析故障原因及解决方法6.3 液压系统的维护与保养讲解液压系统维护与保养的基本要求介绍液压系统维护与保养的注意事项分析液压系统维护与保养的重要性第七章：气压系统的故障诊断与维护7.1 气压系统故障诊断的基本方法介绍气压系统故障诊断的常用方法讲解气压系统故障诊断的步骤与流程分析气压系统故障诊断的注意事项7.2 气压系统常见故障分析列举气压系统的常见故障案例分析故障原因及解决方法7.3 气压系统的维护与保养讲解气压系统维护与保养的基本要求介绍气压系统维护与保养的注意事项分析气压系统维护与保养的重要性第八章：液压与气压传动系统的应用案例8.1 液压系统的应用案例分析分析液压系统在不同行业中的应用案例讲解液压系统在实际应用中的优势与局限性8.2 气压系统的应用案例分析分析气压系统在不同行业中的应用案例讲解气压系统在实际应用中的优势与局限性8.3 液压与气压传动系统在现代工业中的地位与展望探讨液压与气压传动系统在现代工业中的重要性展望液压与气压传动系统的发展趋势及未来挑战第九章：液压与气压传动系统的安全操作与防护9.1 液压与气压传动系统的安全操作讲解液压与气压传动系统安全操作的基本原则分析液压与气压传动系统安全操作的注意事项9.2 液压与气压传动系统的防护措施介绍液压与气压传动系统的防护设备及功能讲解液压与气压传动系统防护措施的实施方法9.3 液压与气压传动系统的事故案例分析分析液压与气压传动系统事故案例的原因及后果总结事故案例给液压与气压传动系统操作带来的启示第十章：液压与气压传动技术的创新与发展10.1 液压与气压传动技术的创新探讨液压与气压传动技术在创新方面的成果分析液压与气压传动技术创新的意义及影响10.2 液压与气压传动技术的发展趋势展望液压与气压传动技术的未来发展方向分析液压与气压传动技术在可持续发展方面的贡献10.3 液压与气压传动技术在新能源领域的应用讲解液压与气压传动技术在新能源领域的作用及优势分析液压与气压传动技术在新能源领域的发展前景重点解析教案中的重点内容主要包括液压与气压传动的基本原理、系统组成、元件功能、设计方法、故障诊断与维护、安全操作以及技术创新与发展等。

液压与气压传动课教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理通过示意图展示液压与气压传动的工作过程第二章：液压元件2.1 液压泵讲解液压泵的分类和工作原理分析各种液压泵的特点和应用范围2.2 液压缸介绍液压缸的分类和工作原理讲解液压缸的结构和性能要求第三章：液压系统的设计与维护3.1 液压系统的设计原则分析液压系统设计的基本原则讲解液压系统设计的方法和步骤3.2 液压系统的维护与管理介绍液压系统的维护内容和注意事项分析液压系统故障的原因和排除方法第四章：气压传动基础4.1 气压传动的概念和工作原理讲解气压传动的特点和应用范围通过示意图展示气压传动的工作过程4.2 气压元件介绍气压泵、气缸等气压元件的结构和工作原理分析各种气压元件的特点和应用范围第五章：气压系统的应用实例5.1 气压控制系统讲解气压控制系统的组成和工作原理分析气压控制系统的应用实例5.2 气压动力系统介绍气压动力系统的组成和工作原理讲解气压动力系统的应用实例第六章：液压系统的应用实例6.1 液压机械控制系统讲解液压机械控制系统的组成和工作原理分析液压机械控制系统的应用实例6.2 液压伺服系统介绍液压伺服系统的组成和工作原理讲解液压伺服系统的应用实例第七章：气压传动系统的设计与维护7.1 气压系统的设计原则分析气压系统设计的基本原则讲解气压系统设计的方法和步骤7.2 气压系统的维护与管理介绍气压系统的维护内容和注意事项分析气压系统故障的原因和排除方法第八章：液压与气压传动的节能与环保8.1 液压与气压传动的节能技术讲解液压与气压传动节能的技术和方法分析节能技术在液压与气压传动中的应用实例8.2 液压与气压传动的环保问题介绍液压与气压传动对环境的影响讲解液压与气压传动环保问题的解决方法第九章：液压与气压传动的技术发展9.1 新型液压与气压传动技术讲解新型液压与气压传动技术的研究和发展分析新型技术在液压与气压传动中的应用实例9.2 液压与气压传动技术的未来发展趋势介绍液压与气压传动技术的未来发展趋势分析未来技术对液压与气压传动行业的影响第十章：实验与实训10.1 液压与气压传动实验安排液压与气压传动的基本实验项目，如液压泵性能实验、液压缸动作实验等讲解实验目的、实验设备和实验步骤10.2 液压与气压传动实训安排液压与气压传动的实训项目，如液压控制系统安装与调试、气压系统设计等讲解实训目的、实训设备和实训步骤第十一章：液压与气压传动的仿真与优化11.1 液压与气压传动仿真技术介绍液压与气压传动仿真技术的基本概念和作用讲解仿真软件的选择和使用方法11.2 液压与气压传动系统的优化分析液压与气压传动系统优化的目的和方法介绍常见的液压与气压传动系统优化技术第十二章：液压与气压传动的故障诊断与维修12.1 液压与气压传动故障诊断技术讲解液压与气压传动故障诊断的方法和流程分析常见故障的原因和解决方法12.2 液压与气压传动设备的维修与保养介绍液压与气压传动设备维修保养的基本知识讲解维修保养的注意事项和常规操作第十三章：案例分析与讨论13.1 液压与气压传动案例分析提供液压与气压传动领域的实际案例，进行分析和讨论引导学生从案例中学习液压与气压传动的设计与应用经验13.2 液压与气压传动技术讨论组织学生对液压与气压传动技术的发展进行讨论引导学生关注液压与气压传动技术的创新与应用第十四章：课程设计与实践14.1 液压与气压传动课程设计安排学生进行液压与气压传动系统的课程设计指导学生完成设计任务，包括系统选型、参数计算、图纸绘制等14.2 液压与气压传动实践项目安排学生参与液压与气压传动实践项目指导学生将理论知识应用于实践，提高实际操作能力第十五章：总结与展望15.1 课程总结回顾整个液压与气压传动课程的主要内容和知识点强调重点和难点，帮助学生巩固所学知识15.2 液压与气压传动技术展望展望液压与气压传动技术的未来发展趋势激发学生对液压与气压传动技术的兴趣和热情重点和难点解析。

液压与气压传动教案第一章绪论一、液压与气压传动的研究对象要研究液压与压传动及其控制技术;要了解传动介质的基本物理性能及其静力学、运动学和动力学特性;要了解组成系统的各类液压元件的结构、工作原理、工作性能以及有这些元件所组成的各种回路的性能和特点,并在此基础上进行液压与气压传动系统的设计.二、液压与气压传动的工作原理液压传动的工作原理,可以用一个液压千斤顶的工作原理来说明.图0-1a液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4,7—单向阀5—吸油管6,10—管道8—大活塞9—大油缸11—截止阀12—油箱图0-1a是液压千斤顶的工作原理图.大油缸9和大活塞8组成举升液压缸.杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵.如提起手柄使小活塞向上移动,小活塞下端油腔容积增大,形成局部真空,这时单向阀4打开,通过吸油管5从油箱12中吸油;用力压下手柄,小活塞下移,小活塞下腔压力升高,单向阀4关闭,单向阀7打开,下腔的油液经管道6输入举升油缸9的下腔,迫使大活塞8向上移动,顶起重物.再次提起手柄吸油时,单向阀7自动关闭,使油液不能倒流,从而保证了重物不会自行下落.不断地往复扳动手柄,就能不断地把油液压入举升缸下腔,使重物逐渐地升起.如果打开截止阀11,举升缸下腔的油液通过管道10、截止阀11流回油箱,重物就向下移动.这就是液压千斤顶的工作原理.通过对上面液压千斤顶工作过程的分析,可以初步了解到液压传动的基本工作原理.液压传动是利用有压力的油液作为传递动力的工作介质.压下杠杆时,小油缸2输出压力油,是将机械能转换成油液的压力能,压力油经过管道6及单向阀7,推动大活塞8举起重物,是将油液的压力能又转换成机械能.大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少.由此可见,液压传动是一个不同能量的转换过程.图0-1b液压千斤顶的简化模型由图0-1b可分析两活塞之间的力比例关系、运动比例关系统和功率关系.1) 力比例关系液压传动区别于其它传动方式的基本特征一: 力(或力矩)的传递是靠液体压力来实现的,或者说,力(或力矩)的传递是按帕斯卡原理(即静压传递原理)进行的. 因此,有人把液压传动称为"静压传动" . 帕斯卡原理(即静压传递原理): "在密闭容器内,施加于静止液体上的压力将以等值同时传到液体各点".结论:在液压传动中工作压力取决于负载,而与流入的液体多少无关.注意:负载包括:有效负载、无效负载(如摩擦力)以及液体的流动阻力.2) 运动关系液压传动区别于其它传动方式的基本特征二: 运动速度(或转速)的传递是按照"容积变化相等"的原则进行的.基于此,有人把液压传动成为"容积式液体传动".在流体力学中,把单位时间内流过某一通流截面A的流体体积称为流量,则流量q = v·A结论:①活塞移动速度正比于流入液压缸中油液流量q,与负载无关.也就是说,活塞的运动速度可以通过改变流量的方式进行调节.基于这一点,液压传动可以实现无级调速.②活塞的运动速度反比于活塞面积,可以通过对活塞面积的控制来控制速度.3) 功率关系由前述可得P=Fv=Wv=pq上式说明,在不计各种功率损失的条件下,液压传动系统的输出功率Wv等于输入功率Fv,并且液压传动中的功率可以用压力p和流量q的乘积来表示. 总结上述: 在液压传动中压力p 和流量q是最基本、最重要的两个参数.三、液压与气压传动系统的组成液压千斤顶是一种简单的液压传动装置.下面分析一种驱动工作台的液压传动系统.如图1-2所示,它由油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、图0-2机床工作台液压系统工作原理图1—工作台2—液压缸3—活塞4—换向手柄5—换向阀6,8,16—回油管7—节流阀9—开停手柄10—开停阀11—压力管12—压力支管13—溢流阀14—钢球15—弹簧17—液压泵18—滤油器19—油箱换向阀、液压缸以及连接这些元件的油管、接头组成.其工作原理如下:液压泵由电动机驱动后,从油箱中吸油.油液经滤油器进入液压泵,油液在泵腔中从入口低压到泵出口高压,在图1-2(a)所示状态下,通过开停阀、节流阀、换向阀进入液压缸左腔,推动活塞使工作台向右移动.这时,液压缸右腔的油经换向阀和回油管6排回油箱.如果将换向阀手柄转换成图1-2(b)所示状态,则压力管中的油将经过开停阀、节流阀和换向阀进入液压缸右腔、推动活塞使工作台向左移动,并使液压缸左腔的油经换向阀和回油管6排回油箱.工作台的移动速度是通过节流阀来调节的.当节流阀开大时,进入液压缸的油量增多,工作台的移动速度增大;当节流阀关小时,进入液压缸的油量减小,工作台的移动速度减小.为了克服移动工作台时所受到的各种阻力,液压缸必须产生一个足够大的推力,这个推力是由液压缸中的油液压力所产生的.要克服的阻力越大,缸中的油液压力越高;反之压力就越低.这种现象正说明了液压传动的一个基本原理——压力决定于负载.从机床工作台液压系统的工作过程可以看出,一个完整的、能够正常工作的液压系统,应该由以下五个主要部分来组成:1.能源装置它是供给液压系统压力油,把机械能转换成液压能的装置.最常见的形式是液压泵.2.执行装置它是把液压能转换成机械能的装置.其形式有作直线运动的液压缸,有作回转运动的液压马达,它们又称为液压系统的执行元件.3.控制调节装置它是对系统中的压力、流量或流动方向进行控制或调节的装置.如溢流阀、节流阀、换向阀、开停阀等.4.辅助装置上述三部分之外的其他装置,例如油箱,滤油器,油管等.它们对保证系统正常工作是必不可少的.5.工作介质传递能量的流体,即液压油等.四液压与气压传动的优缺点1、液压传动之所以能得到广泛的应用,是由于它具有以下的主要优点:(1)由于液压传动是油管连接,所以借助油管的连接可以方便灵活地布置传动机构,这是比机械传动优越的地方.例如,在井下抽取石油的泵可采用液压传动来驱动,以克服长驱动轴效率低的缺点.由于液压缸的推力很大,又加之极易布置,在挖掘机等重型工程机械上,已基本取代了老式的机械传动,不仅操作方便,而且外形美观大方.(2)液压传动装置的重量轻、结构紧凑、惯性小.例如,相同功率液压马达的体积为电动机的12%~13%.液压泵和液压马达单位功率的重量指标,目前是发电机和电动机的十分之一,液压泵和液压马达可小至0.0025N/W(牛/瓦),发电机和电动机则约为0.03N/W.(3)可在大范围内实现无级调速.借助阀或变量泵、变量马达,可以实现无级调速,调速范围可达1∶2000,并可在液压装置运行的过程中进行调速.(4)传递运动均匀平稳,负载变化时速度较稳定.正因为此特点,金属切削机床中的磨床传动现在几乎都采用液压传动.(5)液压装置易于实现过载保护——借助于设置溢流阀等,同时液压件能自行润滑,因此使用寿命长.(6)液压传动容易实现自动化——借助于各种控制阀,特别是采用液压控制和电气控制结合使用时,能很容易地实现复杂的自动工作循环,而且可以实现遥控.(7)液压元件已实现了标准化、系列化和通用化,便于设计、制造和推广使用.液压传动的缺点是:(1)液压系统中的漏油等因素,影响运动的平稳性和正确性,使得液压传动不能保证严格的传动比.(2)液压传动对油温的变化比较敏感,温度变化时,液体粘性变化,引起运动特性的变化,使得工作的稳定性受到影响,所以它不宜在温度变化很大的环境条件下工作.(3)为了减少泄漏,以及为了满足某些性能上的要求,液压元件的配合件制造精度要求较高,加工工艺较复杂.(4)液压传动要求有单独的能源,不像电源那样使用方便.(5)液压系统发生故障不易检查和排除.总之,液压传动的优点是主要的,随着设计制造和使用水平的不断提高,有些缺点正在逐步加以克服.液压传动有着广泛的发展前景.2、气压传动的优点(1)空气随处可取,取之不尽,节省了购买、贮存、运输介质的费用和麻烦;用后的空气直接排入大气,对环境无污染,处理方便.不必设置回收管路,因而也不存在介质变质、补充相更换等问题.(2)因空气粘度小(约为液压油的万分之一),在管内流动阻力小.压力损失小,便于集中供气和远距离输送.即使有泄漏,也不会像液压油一样污染环境.(3)与液压相比,气动反应快,动作迅速,维护简单,管路不易堵塞.(4)气动元件结构简单、制造容易,适于标准化、系列化、通用化.(5)气动系统对工作环境适应性好,特别在易燃、易爆、多尘埃、强磁、辐射、振动等恶劣工作环境中工作时,安全可靠性优于液压、电子和电气系统.(6)空气具有可压缩性,使气动系统能够实现过载自动保护,也便于贮气罐贮存能量,以备急需.(7)排气时气体因膨胀而温度降低,因而气动设备可以自动降温,长期运行也不会发生过热现象.五液压与气压传动在机械中的应用驱动机械运动的机构以及各种传动和操纵装置有多种形式.根据所用的部件和零件,可分为机械的、电气的、气动的、液压的传动装置.经常还将不同的形式组合起来运用——四位一体.由于液压传动具有很多优点,使这种新技术发展得很快.液压传动应用于金属切削机床也不过四五十年的历史.航空工业在1930年以后才开始采用.特别是最近二三十年以来液压技术在各种工业中的应用越来越广泛.在机床上,液压传动常应用在以下的一些装置中:1.进给运动传动装置磨床砂轮架和工作台的进给运动大部分采用液压传动;车床、六角车床、自动车床的刀架或转塔刀架;铣床、刨床、组合机床的工作台等的进给运动也都采用液压传动.这些部件有的要求快速移动,有的要求慢速移动.有的则既要求快速移动,也要求慢速移动.这些运动多半要求有较大的调速范围,要求在工作中无级调速;有的要求持续进给,有的要求间歇进给;有的要求在负载变化下速度恒定,有的要求有良好的换向性能等等.所有这些要求都是可以用液压传动来实现的.2.往复主体运动传动装置龙门刨床的工作台、牛头刨床或插床的滑枕,由于要求作高速往复直线运动,并且要求换向冲击小、换向时间短、能耗低,因此都可以采用液压传动.3.仿形装置车床、铣床、刨床上的仿形加工可以采用液压伺服系统来完成. 其精度可达0.01~0.02mm.此外,磨床上的成形砂轮修正装置亦可采用这种系统.4.辅助装置机床上的夹紧装置、齿轮箱变速操纵装置、丝杆螺母间隙消除装置、垂直移动部件平衡装置、分度装置、工件和刀具装卸装置、工件输送装置等,采用液压传动后,有利于简化机床结构,提高机床自动化程度.5.静压支承重型机床、高速机床、高精度机床上的轴承、导轨、丝杠螺母机构等处采用液体静压支承后,可以提高工作平稳性和运动精度.液压传动在其他机械工业部门的应用情况见表0-1所示.表0-1 液压传动在各类机械行业中的应用实例行业名称应用场所举例工程机械挖掘机、装载机、推土机、压路机、铲运机等起重运输机械汽车吊、港口龙门吊、叉车、装卸机械、皮带运输机等矿山机械凿岩机、开掘机、开采机、破碎机、提升机、液压支架等建筑机械打桩机、液压千斤顶、平地机等农业机械联合收割机、拖拉机、农具悬挂系统等冶金机械电炉炉顶及电极升降机、轧钢机、压力机等轻工机械打包机、注塑机、校直机、橡胶硫化机、造纸机等汽车工业自卸式汽车、平板车、高空作业车、汽车中的转向器、减振器等智能机械折臂式小汽车装卸器、数字式体育锻炼机、模拟驾驶舱、机器人等。

上海师范大学《液压与气压传动》教案绪论一、液压与气压传动的研究对象液压与气压传动是研究利用有压流体(压力油或压缩空气)作为传动介质来实现各种机械的传动和自动控制的学科。

液压传动与气压传动实现传动和控制的方法基本相同，它们都是利用各种元件组成需要的控制回路，再由若干回路组成能够完成一定控制功能的传动系统来完成能量的传递、转换与控制。

液压传动所采用的工作介质为液压油或其它合成液体，气压传动所采用的工作介质为压缩空气。

二、液压与气压传动的工作原理根据液压千斤顶的工作原理即可了解液压传动的工作原理。

从图0－1可以看出，当向上提手柄１使小缸活塞３上移时，小液压缸２因容积增大而产生真空，油液从油箱12 通过阀4被吸入至小液压缸２中，当按压手柄１使小缸活塞３下移时，则油液通过阀７输入到大液压缸９的下油腔，当油液压力升高到能够克服重物Ｗ时，即可举起重物。

彩图液压搬运车的工作原理即如前面所述。

图0－1 液压千斤顶原理图有关的具体公式推导请见下一页.将上一页液压千斤顶工作原理图（图 0－1）简化成如下图形（图0－2），并对其进行公式推导：图0－2 液压千斤顶简化模型图1.力的传递关系根据帕斯卡原理："在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点"，并根据图0-2的受力情况可推导出式中A1和A2分别为图2中小活塞和大活塞的作用面积；F1为杠杆手柄作用在小活塞上的力；W 为被举起的负载。

由此建立了一个很重要的基本概念，即在液压和气压传动中，系统的工作压力取决于负载，而与流人的流体多少无关。

2．运动的传递关系由图2可以看出，当不考虑液体得可压缩性、泄漏的等因素时，依据液体体积不变，可得出式中，h1 和 h2分别为小活塞和大活塞的位移，将其两端分别除以活塞移动的时间t，则得由此可见，活塞的运动速度与活塞的面积成反比。

进一步推导可得据此可得，活塞的运动速度取决于进入液压(气)缸(马达)的流量，而与流体压力大小无关。

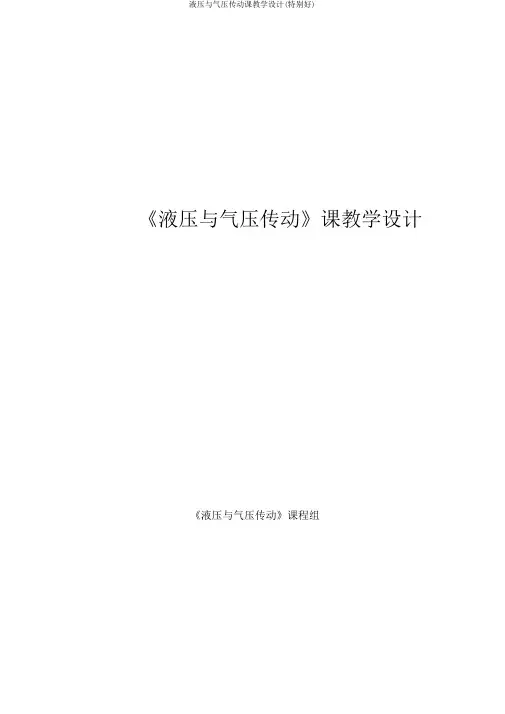

《液压与气压传动》课教学设计《液压与气压传动》课程组《液压与气压传动》课教学设计本课共 36 学时，授课 32 学时，实验 4 学时。

属院级必修课。

每一节课都应做到承上启下。

1液压传动概括（第一次课）第一介绍什么是传动？传动的种类有哪些? （5 分钟）指引学生举生活中常有的实例说明以下五种传动。

（１）机械传动；（ 2）电传动；（ 3）气压传动；（ 4）液压传动；（5）复合传动。

使学生对传动及其种类有所认识和掌握。

1.1 液压传动的发展概略（ 5 分钟）讲清什么是液压传动，液压传动是怎样发展的，液压传动的应用领域怎样。

1.2 液压传动系统的构成及工作原理1.2.1 液压传动系统的工作原理（15 分钟）用两个例子说明液压传动系统的工作原理：（1）手动液压千斤顶半构造图——最简单的例子，用于换轮胎等举升工作，生活中常有。

（2）磨床工作台的液压传动系统半构造图——涵盖的液压元件种类比较全，用于解说液压传动系统的组成及液压系统的图形符号很合适。

经过动画演示磨床工作台向左运动、向右运动、过载溢流、油缸停止油泵卸荷等工况下各元件的工作状态，让学生认识液压系统的工作原理、构成及各液压元件的作用。

1.2.2 液压传动系统的构成（ 5 分钟）磨床工作台的液压传动系统半构造图——用于解说液压传动系统的构成及液压系统的图形符号很合适，该系统涵盖的液压元件种类比较全。

1.2.3 介绍液压系统图及图形符号（ 5 分钟）将磨床工作台的液压传动系统半构造图改画成用职能符号表示的液压系统图：表现液压系统图的特色，强调液压图形符号的特色。

1.3介绍液压传动系统的优弊端（10 分钟）第一章小结（5 分钟）习题： 1.1 1.2 1.42液压泵和液压马达2.1 液压泵和液压马达概括液压泵和液压马达的工作原理（20 分钟）用“电机→油泵→马达→滚筒”图，解说液压泵及液压马达的能量变换过程。

用单柱塞泵构造简图的吸入及排出过程，说明容积式泵及马达的基本工作原理。

液压与气压传动教案一、教学目标：1.了解液压与气压传动的基本原理和应用领域；2.掌握液压与气压传动系统的组成和工作原理；3.能够识别和解决传动系统中的常见故障；4.发展学生的动手能力和解决问题的能力。

二、教学内容：1.液压传动的原理和组成：a.液压传动的基本原理；b.液压传动系统的组成和工作原理；c.液压传动的应用领域和优缺点；d.液压传动系统的常见故障和排除方法。

2.气压传动的原理和组成：a.气压传动的基本原理；b.气压传动系统的组成和工作原理；c.气压传动的应用领域和优缺点；d.气压传动系统的常见故障和排除方法。

三、教学过程：1.导入：用一些简单的日常例子引入液压和气压传动，如使用液压千斤顶和气压钻孔机。

2.理论讲解：（1）液压传动的原理和组成。

a.通过图示和实例讲解液压传动的基本原理；b.介绍液压传动系统的组成结构，如液压泵、液压缸、液压阀等；c.介绍液压传动系统的应用领域和优缺点；d.介绍液压传动系统的常见故障和排除方法。

（2）气压传动的原理和组成。

a.通过图示和实例讲解气压传动的基本原理；b.介绍气压传动系统的组成结构，如气压泵、气缸、气压阀等；c.介绍气压传动系统的应用领域和优缺点；d.介绍气压传动系统的常见故障和排除方法。

3.实例演示：利用实物模型或现场演示设备，演示液压和气压传动的工作原理和应用。

引导学生观察和分析传动系统的组成和工作过程，并引导学生提出问题和解决方案。

4.实践操作：提供一些实践操作的机会，如让学生组装液压或气压传动系统，观察和记录系统的工作过程。

通过实际操作，加深学生对传动系统原理和组成的理解，并培养他们的动手能力和问题解决能力。

5.总结与检测：对液压和气压传动进行总结，并进行小测验或简单实验，检测学生的掌握程度。

根据检测结果，可对知识点进行巩固和重点强化。

四、教学方法：1.探究教学法：通过引导和演示，让学生主动参与和探索液压和气压传动的原理和应用。

2.实践操作法：提供实际操作的机会，让学生通过组装和观察真实的液压或气压传动系统来加深理解。

液压与气压传动教案一、教案背景：液压与气压传动是一种非常常见且广泛应用于机械领域的传动方式。

液压传动利用流体的流动性质，将力量传递到各个执行器上，并实现机械设备的运动控制。

而气压传动也是利用气体的特性，将能量传递至执行器实现控制。

二、教学目标：1. 理解液压传动和气压传动的基本原理；2. 掌握液压传动和气压传动的工作原理与结构设计；3. 能够正确地选择和应用液压与气压传动技术。

三、教学内容：1. 液压传动的原理与结构：1.1 液压传动的原理a. 流体力学基础知识b. 流体静力与流体动力a. 液压泵与液压马达b. 液压缸与液压阀2. 液压传动的应用：2.1 液压传动在工程机械中的应用a. 液压挖掘机b. 液压起重机2.2 液压传动在工艺机械中的应用a. 液压剪板机b. 液压冲床3. 气压传动的原理与结构：3.1 气压传动的原理a. 气体力学基础知识b. 气体压力与流动特性a. 压缩空气的生成与储存b. 气压装置与执行器4. 气压传动的应用：4.1 气压传动在自动化设备中的应用a. 气动机械手b. 气动控制系统4.2 气压传动在制造业中的应用a. 气动搬运设备b. 气动装配设备四、教学方法：1. 理论授课：讲解液压传动和气压传动的基本原理和工作原理；2. 实验演示：通过实际的液压与气压传动设备演示，让学生亲自操作，感受传动过程；3. 讨论交流：引导学生主动提问，进行讨论交流，加深对传动原理的理解；4. 实践操作：分组进行实践操作，设计液压与气压传动系统，提高学生的实际动手能力。

五、教学评估：1. 课堂提问：通过提问检测学生对液压与气压传动原理的理解程度；2. 实验评估：评估学生实践操作的准确性和效果；3. 成绩评估：以课堂问答、实践操作等形式进行综合评分。

六、教学资源：1. 液压传动教学模型：液压泵、液压马达、液压缸、液压阀等；2. 气压传动教学模型：气压装置、压缩机、空气缸、气动阀等；3. 相关教学资料：液压传动与气压传动原理教材、教学PPT等。
