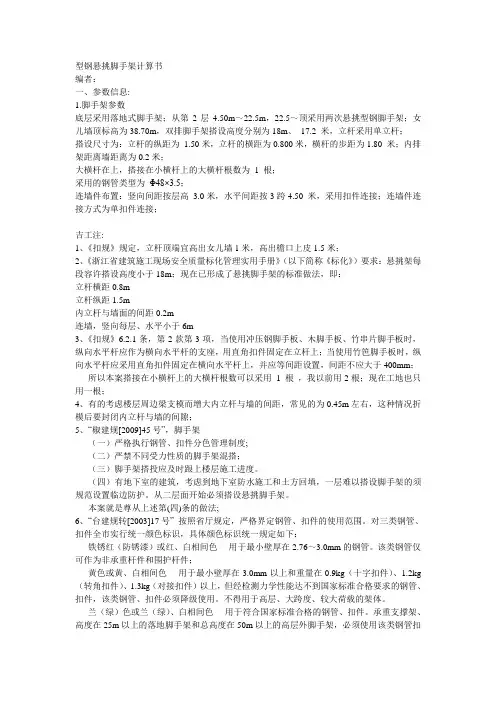

型钢悬挑脚手架计算书
编者：吉工2008-06-01
一、参数信息:
1.脚手架参数
底层采用落地式脚手架；从第2层4.50m～22.5m，22.5～顶采用两次悬挑型钢脚手架；女儿墙顶标高为38.70m，双排脚手架搭设高度分别为
18m、17.2 米，立杆采用单立杆；
搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.800米，横杆的步距为1.80 米；内排架距离墙距离为0.2米；
大横杆在上，搭接在小横杆上的大横杆根数为 1 根；
采用的钢管类型为Φ48×3.5；
连墙件布置：竖向间距按层高 3.0米，水平间距按3跨4.50 米，采用扣件连接；连墙件连接方式为单扣件连接；
吉工注:
1、《扣规》规定，立杆顶端宜高出女儿墙1米，高出檐口上皮1.5米；
2、《浙江省建筑施工现场安全质量标化管理实用手册》（以下简称《标化》）要求：悬挑架每段容许搭设高度小于18m；现在已形成了悬挑脚手架的标准做法，即：
立杆横距0.8m
立杆纵距1.5m
内立杆与墙面的间距0.2m
连墙，竖向每层、水平小于6m
3、《扣规》6.2.1条，第2款第3项，当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；
所以本案搭接在小横杆上的大横杆根数可以采用 1 根，我以前用2根；现在工地也只用一根；
4、有的考虑楼层周边梁支模而增大内立杆与墙的间距，常见的为0.45m左右，这种情况折模后要封闭内立杆与墙的间隙；
5、“椒建规[2009]45号”，脚手架
（一）严格执行钢管、扣件分色管理制度;
（二）严禁不同受力性质的脚手架混搭；
（三）脚手架搭投应及时跟上楼层施工进度。
（四）有地下室的建筑，考虑到地下室防水施工和土方回填，一层难以搭设脚手架的须规范设置临边防护。从二层面开始必须搭设悬挑脚手架。
本案就是尊从上述第(四)条的做法;
6、“台建规转[2003]17号”按照省厅规定，严格界定钢管、扣件的使用范围。对三类钢管、扣件全市实行统一颜色标识，具体颜色标识统一规定如下：
铁锈红（防锈漆）或红、白相间色----用于最小壁厚在2.76～3.0mm的钢管。该类钢管仅可作为非承重杆件和围护杆件；
黄色或黄、白相间色----用于最小壁厚在3.0mm以上和重量在0.9kg（十字扣件）、1.2kg （转角扣件）、1.3kg（对接扣件）以上，但经检测力学性能达不到国家标准合格要求的钢管、扣件，该类钢管、扣件必须降级使用。不得用于高层、大跨度、较大荷载的架体。
兰（绿）色或兰（绿）、白相间色----用于符合国家标准合格的钢管、扣件。承重支撑架、高度在25m以上的落地脚手架和总高度在50m以上的高层外脚手架，必须使用该类钢管扣件。
7、落地第一步脚手架不挂安全网，但钢管一般用红、白相间色作警示；临边防护栏杆也用红、白相间色作警示；
2.活荷载参数
施工均布荷载标准值(kN/m2):2.000；脚手架用途:装饰用脚手架；
同时施工层数:2 层；
3.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；
脚手板自重标准值(kN/m2):0.150；栏杆挡脚板自重标准值(kN/m2):0.110；
安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:10 层；
脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；
吉工又注：
JGJ166-2008规范4.2.2条：双排脚手架外侧满挂密目式安全网自行标准值可按0.01kN/平方米取值。
