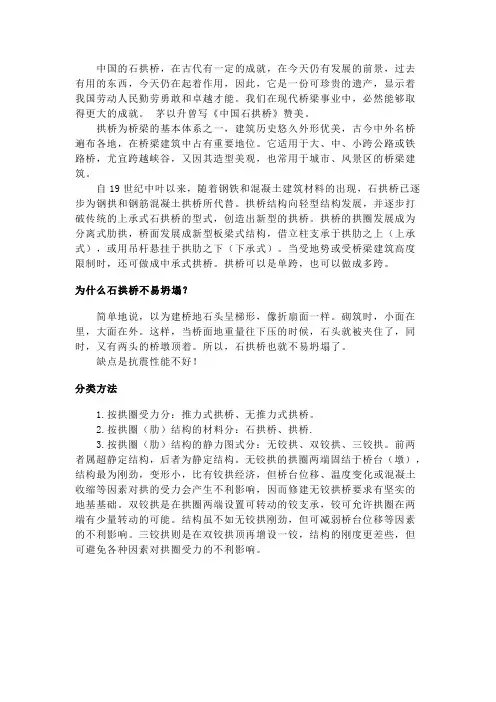

中国的石拱桥,在古代有一定的成就,在今天仍有发展的前景,过去有用的东西,今天仍在起着作用,因此,它是一份可珍贵的遗产,显示着我国劳动人民勤劳勇敢和卓越才能。我们在现代桥梁事业中,必然能够取得更大的成就。茅以升曾写《中国石拱桥》赞美。

拱桥为桥梁的基本体系之一,建筑历史悠久外形优美,古今中外名桥遍布各地,在桥梁建筑中占有重要地位。它适用于大、中、小跨公路或铁路桥,尤宜跨越峡谷,又因其造型美观,也常用于城市、风景区的桥梁建筑。

自19世纪中叶以来,随着钢铁和混凝土建筑材料的出现,石拱桥已逐步为钢拱和钢筋混凝土拱桥所代替。拱桥结构向轻型结构发展,并逐步打破传统的上承式石拱桥的型式,创造出新型的拱桥。拱桥的拱圈发展成为分离式肋拱,桥面发展成新型板梁式结构,借立柱支承于拱肋之上(上承式),或用吊杆悬挂于拱肋之下(下承式)。当受地势或受桥梁建筑高度限制时,还可做成中承式拱桥。拱桥可以是单跨,也可以做成多跨。

为什么石拱桥不易坍塌?

简单地说,以为建桥地石头呈梯形,像折扇面一样。砌筑时,小面在里,大面在外。这样,当桥面地重量往下压的时候,石头就被夹住了,同时,又有两头的桥墩顶着。所以,石拱桥也就不易坍塌了。

缺点是抗震性能不好!

分类方法

1.按拱圈受力分:推力式拱桥、无推力式拱桥。

2.按拱圈(肋)结构的材料分:石拱桥、拱桥.

3.按拱圈(肋)结构的静力图式分:无铰拱、双铰拱、三铰拱。前两者属超静定结构,后者为静定结构。无铰拱的拱圈两端固结于桥台(墩),结构最为刚劲,变形小,比有铰拱经济,但桥台位移、温度变化或混凝土收缩等因素对拱的受力会产生不利影响,因而修建无铰拱桥要求有坚实的地基基础。双铰拱是在拱圈两端设置可转动的铰支承,铰可允许拱圈在两端有少量转动的可能。结构虽不如无铰拱刚劲,但可减弱桥台位移等因素的不利影响。三铰拱则是在双铰拱顶再增设一铰,结构的刚度更差些,但可避免各种因素对拱圈受力的不利影响。
