结构设计pkpm柱配筋详解

2014年7月14日

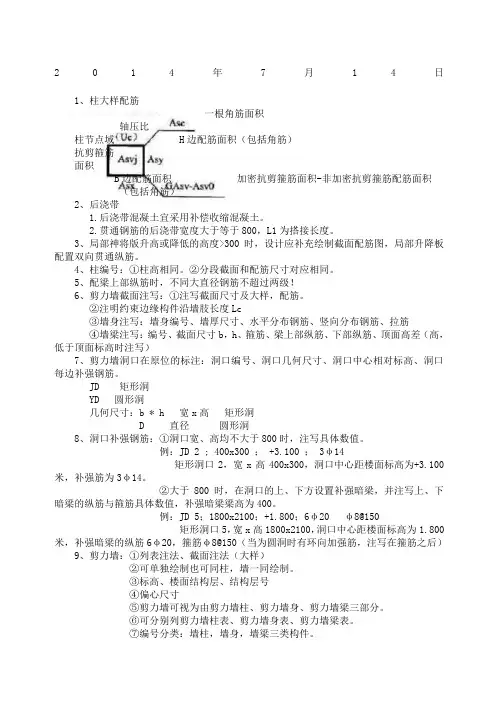

1、柱大样配筋

一根角筋面积

轴压比

柱节点域 H边配筋面积（包括角筋）

抗剪箍筋

面积

B边配筋面积加密抗剪箍筋面积-非加密抗剪箍筋配筋面积（包括角筋）

2、后浇带

1.后浇带混凝土宜采用补偿收缩混凝土。

2.贯通钢筋的后浇带宽度大于等于800，L1为搭接长度。

3、局部神将版升高或降低的高度>300时，设计应补充绘制截面配筋图，局部升降板配置双向贯通纵筋。

4、柱编号：①柱高相同。②分段截面和配筋尺寸对应相同。

5、配梁上部纵筋时，不同大直径钢筋不超过两级！

6、剪力墙截面注写：①注写截面尺寸及大样，配筋。

②注明约束边缘构件沿墙肢长度Lc

③墙身注写：墙身编号、墙厚尺寸、水平分布钢筋、竖向分布钢筋、拉筋

④墙梁注写：编号、截面尺寸b，h、箍筋、梁上部纵筋、下部纵筋、顶面高差（高，低于顶面标高时注写）

7、剪力墙洞口在原位的标注：洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋。

JD 矩形洞

YD 圆形洞

几何尺寸：b * h 宽x高矩形洞

D 直径圆形洞

8、洞口补强钢筋：①洞口宽、高均不大于800时，注写具体数值。

例：JD 2 ; 400x300 ； +3.100 ； 3φ14

矩形洞口2，宽x高400x300，洞口中心距楼面标高为+3.100米，补强筋为3φ14。

②大于800时，在洞口的上、下方设置补强暗梁，并注写上、下暗梁的纵筋与箍筋具体数值，补强暗梁梁高为400。

例：JD 5；1800x2100；+1.800；6φ20 φ8@150

矩形洞口5，宽x高1800x2100，洞口中心距楼面标高为1.800米，补强暗梁的纵筋6φ20，箍筋φ8@150（当为圆洞时有环向加强筋，注写在箍筋之后）

9、剪力墙：①列表注法、截面注法（大样）

②可单独绘制也可同柱，墙一同绘制。

③标高、楼面结构层、结构层号

④偏心尺寸

⑤剪力墙可视为由剪力墙柱、剪力墙身、剪力墙梁三部分。

⑥可分别列剪力墙柱表、剪力墙身表、剪力墙梁表。

⑦编号分类：墙柱，墙身，墙梁三类构件。

10、墙柱：①约束边缘构件YBZ------>约束边缘暗柱，约束边缘端柱，约束边缘翼墙，约束边缘转角墙。

②构造边缘构件GBZ------>构造边缘暗柱，构造边缘端柱，构造边缘翼墙，构造边缘转角墙。

③非边缘暗柱

④扶壁柱

约束边缘构件一般用于下部抗震结构，其抗震受力作用大于构造边缘构件（抗规P63~P66）

11、墙身编号：墙身--Q、水平与竖向分布钢筋的排数组成，排数写在括号内：Qxx（x

排）双排可不注

仅截面与轴线不同时可编为同一编号，要注明与轴线关系。

排数规定：抗震：墙厚不大于400应双排，400~700三排，大于700四排。

非抗震：墙厚大于160双排，小于160最好双排。

12、墙梁：①连梁 LL

连梁（对角暗撑） LL（JC）

连梁（交叉斜筋） LL（JX）

连梁（集中对角斜筋） LL（DX）

暗梁 AL

边框梁 BKL

13、需要BKL、AL时，要在剪力墙平法施工图中绘制暗梁或边框梁的框支剪力墙为框支梁顶面标高。

在平面不知图中注写非阴影区内布置的拉筋。

14、梁最优配筋率为1.5左右。

15、LL、AL、BKL梁宽大于350为φ8拉筋

小于等于350为φ6拉筋

拉筋间距为两倍箍筋间距

竖向沿侧面水平拉一隔一

16、洞口连梁截面宽度不小于150，可用交叉斜筋或对角暗撑。

17、集中对角斜筋应在梁截面内沿水平方向及竖直方向设置双向拉筋，拉筋应构筑外侧纵向钢筋，间距小于等于200直径不小于φ8

18、梁抗震加密区：一级：≥2H0，且≥500 H0为梁高

二~四级≥1.5H0，且≥500

19、吊筋计算：①附加箍筋间距为@50。

②附加箍筋和吊筋是用来抵消剪力的，依据

剪力图给出的剪力—附加箍筋能抵消的值 = 吊筋抵消的剪力（查表得出吊筋配筋）

20、出图排版顺序

封一

封二

目录

说明

柱定位

梁结构布置

板结构布置

墙结构布置

注意：打印尺寸比目录框外围多加20 在一侧注明纸张大小以及外扩后的尺寸例如 A0 565*1285 且尾数只有5或0

21、计算书需要的部分：

1.总信息

2.周期（如果分开建模，只要主塔）

3.位移（如果分开建模，只要主塔）

4.超配筋信息（上交时要把出错的地方删掉）

5.梁柱配筋（楼层多时，各个层拿一个）

6.板配筋、板裂缝

7.梁柱尺寸

8.轴压比

9.弯矩

10.剪力

11.荷载

12.梁挠度（涉及支座设定）

22、桩基础布置：①尽可能包住构件，②若有地梁，要包住所有剪力墙

③先找标准层，按照墙柱布置基础，再把布置好的基础贴到地下室（注意各个功能用房的降板降梁）

④承台的宽度不小于500

厚度 300

钢筋 10mm

间距 @200

距包住的构件边缘不小于75

2014年7月16

1、柱大样图：上一层柱编号通到下一层柱编号保持一致。

上一层柱升到下一层柱钢筋级别不超过两级。
