光缆制造工艺控制

光纤光缆生产工艺流程介绍光纤光缆是一种用于传输光信号的电子通信线缆。

它由光纤和光缆两部分组成，光纤是一种非常细长的玻璃或塑料材料，用于传输光信号；光缆则是将多根光纤进行保护和组织的结构。

本文将介绍光纤光缆的生产工艺流程。

光纤生产工艺流程1. 原料准备光纤的主要原料是二氧化硅和有机物。

制造光纤的第一步是准备这些原料。

二氧化硅通常以石英砂的形式使用，并通过高温炉进行熔融处理。

有机物则是用于改善光纤的强度和柔韧性。

2. 熔制和拉伸在熔制和拉伸的过程中，原料将被转化为光纤的形式。

首先，石英砂被放入炉中进行高温熔融处理，形成液态玻璃。

然后，通过拉伸和加热这些液态玻璃，在拉力的作用下逐渐变成光纤的细丝。

这个过程称为拉伸。

3. 包层和包覆拉伸后的光纤需要进行包层和包覆的处理，以保护光纤并改善其光学特性。

包层一般使用二氧化硅或其他折射率较低的材料，将光纤包裹在内。

包覆则是在包层的基础上再施加一层保护层，一般使用PVC或尼龙等材料。

4. 切割和检验完成包层和包覆后，光纤需要经过切割和检验的过程。

切割是将较长的光纤进行截断，得到标准长度的光纤。

检验是对光纤进行质量检验，包括检查光纤表面是否平整、是否存在损伤等。

光缆生产工艺流程1. 光纤编织和组织在光缆的生产过程中，首先需要将多根光纤编织成一个光纤束，然后进行组织和排列。

编织是将多根光纤按照一定的顺序进行交叉编织，以增加光缆的柔韧性和强度。

组织是将编织好的光纤束进行整齐排列，形成光缆的结构。

2. 防护和护套光缆需要进行防护和护套的处理，以保护光纤不受外界环境的损害。

防护是在光纤周围添加一层防护材料，如钢丝或聚氯乙烯等，以增强光缆的强度和耐压性。

护套是在防护层的基础上再添加一层保护套，一般使用聚乙烯或聚氯乙烯等材料。

3. 绝缘和填充绝缘是在光缆的光纤束和防护层之间添加绝缘材料，如泡沫聚乙烯等，以提高光缆的绝缘性能和电气性能。

填充是在光缆内部填充一些填充材料，如硅胶或油膏等，以填满光缆的空隙和保持光缆的圆形。

前言：弱电行业中通信光缆工程的施工工艺要求非常高，本文通过图片给大家介绍光缆工程的施工。

正文：一、通信光缆工程概述通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。

光缆长度较长一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。

光缆抗张能力较小当光纤承受的拉力超过它的抗拉极限时，就会断裂。

光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。

在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。

光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。

一般光缆的抗张力为100～300kg。

光缆直径较小，重量较轻光纤的连接技术要求较高，接续较复杂光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。

因而，在连接时需用的机具就较为复杂，而且技术要求比较高。

二、架空光缆安装规范电杆安装▼施工工序▼拉线、吊线接续▼接头盒使用▼光缆入户▼视频动画▼三、管道光缆安装规范根据材料管道可分为:混凝土管塑料管钢管铸铁管石棉水泥管陶管塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高管道施工▼布缆▼4 光缆线路验收标准管道光缆①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象②光缆一般在基站引上井内预留15米，如果引上井已有较多旧光缆预留，则本次的预留光缆往前一个手井进行预留；直线段每隔500米左右预留15米；接头井预留15米；线路经过大桥或下水道增加一处预留15米；对预留的光缆按规定使用扎线进行绑扎固定③手孔内，在光缆出喇叭口约35CM左右各挂一块光缆标识牌；光缆预留处、接头处亦需各挂一块光缆标识牌④管道光缆接头盒在人（手）孔内，离井口20-30公分左右的位置，接续盘面与地面水平；接头盒用膨胀螺栓固定；光缆预留圈固定在井壁一边上；接头盒安装及余缆盘留位置不应影响人孔中其他光缆接头的布放⑤在光缆出子管孔15cm的长度内，不允许出现弯曲的情况⑥子管敷设要按各地市要求采用三色或四色满容量敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC大管孔）不超出10厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽⑦对敷设光缆穿过铁路、公路、河流、沟渠、地下其它管线等障碍物时要作出具体的位置标示或采取有效的保护措施，人井位置要安全⑧核对管道路由走向及长度是否与图纸相符⑨验收时发现有人井、井圈损坏，井盖丢失、标桩不齐等附属设施不足等问题，要在验收报告或会议中提出，并制定整改计划。

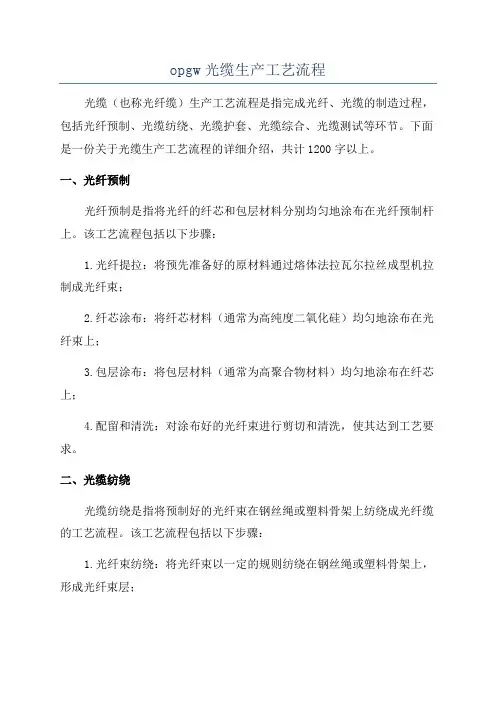

opgw光缆生产工艺流程光缆（也称光纤缆）生产工艺流程是指完成光纤、光缆的制造过程，包括光纤预制、光缆纺绕、光缆护套、光缆综合、光缆测试等环节。

下面是一份关于光缆生产工艺流程的详细介绍，共计1200字以上。

一、光纤预制光纤预制是指将光纤的纤芯和包层材料分别均匀地涂布在光纤预制杆上。

该工艺流程包括以下步骤：1.光纤提拉：将预先准备好的原材料通过熔体法拉瓦尔拉丝成型机拉制成光纤束；2.纤芯涂布：将纤芯材料（通常为高纯度二氧化硅）均匀地涂布在光纤束上；3.包层涂布：将包层材料（通常为高聚合物材料）均匀地涂布在纤芯上；4.配留和清洗：对涂布好的光纤束进行剪切和清洗，使其达到工艺要求。

二、光缆纺绕光缆纺绕是指将预制好的光纤束在钢丝绳或塑料骨架上纺绕成光纤缆的工艺流程。

该工艺流程包括以下步骤：1.光纤束纺绕：将光纤束以一定的规则纺绕在钢丝绳或塑料骨架上，形成光纤束层；2.填充材料填充：将填充材料均匀地填充在光纤束之间，以保护光纤束；3.金属屏蔽层纺绕：在填充材料之上，将铝塑复合带等金属屏蔽层绕制在光纤束外，以保护光纤不受电磁干扰；4.外护套纺绕：在金属屏蔽层之上，将PVC或其他材料的护套层纺绕形成光缆的外护套。

三、光缆护套光缆护套是指对光纤缆的外部进行护套和绝缘处理，以保护光纤缆的内部结构。

该工艺流程包括以下步骤：1.护套材料选择：根据光纤缆的使用环境需求，选择合适的材料进行护套；2.总成和剥皮：根据光缆设计的要求，将光纤缆和光纤的一部分剥去外护套；3.护套层绕制：将护套材料纺绕在光纤缆的外部，同时保证纺绕层的均匀和致密；4.温度控制：将光缆进行加热处理，以使其护套与光缆之间达到更好的粘合效果。

四、光缆综合光缆综合是指将预制好的光纤与相关的连接器和拆分器等元器件进行组装和调试的工艺流程。

该工艺流程包括以下步骤：1.连接器组装：将光纤与连接器进行组装，以实现光纤之间的连接；2.拆分器安装：将光纤与拆分器等元器件进行连接，以实现光信号的拆分和合并；3.光缆连接：根据光缆的设计要求，将光缆进行连接和固定，以便于后续的安装和使用；4.调试和测试：对完成的光缆进行调试和光学性能测试，以确保其质量达到设计要求。

光缆工艺技术光缆工艺技术是指光缆的制造和安装过程中所采用的一系列工艺方法和技术手段。

光缆是将光纤作为传输介质，通过光信号进行信息传输的一种通信线路，其工艺技术的先进与否直接影响到光缆的质量和性能。

光纤光缆的生产过程一般包括预处理、缠绕、剥皮、挤包、套管、标识和检验等工艺环节。

首先，预处理环节是为了对光纤进行表面处理，提高其强度和粘结性，为后续的工艺环节做好准备。

预处理的方法有火焰处理、化学研磨等，它们可以有效地消除光纤表面的缺陷和杂质。

接下来，是光缆的缠绕工艺。

缠绕是指将预处理过的光纤进行组合，然后缠绕在一起形成光缆的芯线结构。

缠绕的工艺方法有紧密缠绕、层缠绕等。

其中，紧密缠绕是指光纤呈紧密排列穿过光缆的整个截面，而层缠绕则是通过将光纤分层缠绕来实现。

选择不同的缠绕工艺方法取决于光缆的具体用途和设计要求。

剥皮是指将光缆外部的护套和护层剥除，以便后续的挤包工艺使用。

剥皮的目的是为了暴露出光纤和芯线，以便进行接插和连接。

挤包工艺是将光纤芯线放在一个挤包机中，通过高温和高压的条件使塑料料料热塑流动并包裹在光纤芯线上，形成保护层。

套管工艺是将光缆的芯线加上层层保护套管，以增强光缆的强度和耐磨性。

套管有金属套管和塑料套管两种类型。

金属套管常用于外固护层，而塑料套管则常用于内固护层。

不同类型的套管有不同的机械性能和电气性能，可以根据光缆的使用环境选择合适的套管工艺。

标识是为了方便光缆的安装和维护，对光缆进行唯一标识和编号。

标识一般包括光纤型号、长度、生产日期等信息，可以方便用户对光缆进行管理和监测。

最后，是光缆的检验工艺。

检验可以从外观质量、电性能和光学性能等方面对光缆进行检测和评估，以确保光缆符合设计要求和标准。

总之，光缆工艺技术是光缆制造和安装过程中必不可少的环节，它直接影响光缆的质量和性能。

通过合理选择和应用工艺技术，可以提高光缆的强度、耐磨性和可靠性，满足不同应用场景和需求。

随着技术的不断进步，光缆工艺技术也会不断创新和发展，为光纤通信的发展做出更大的贡献。

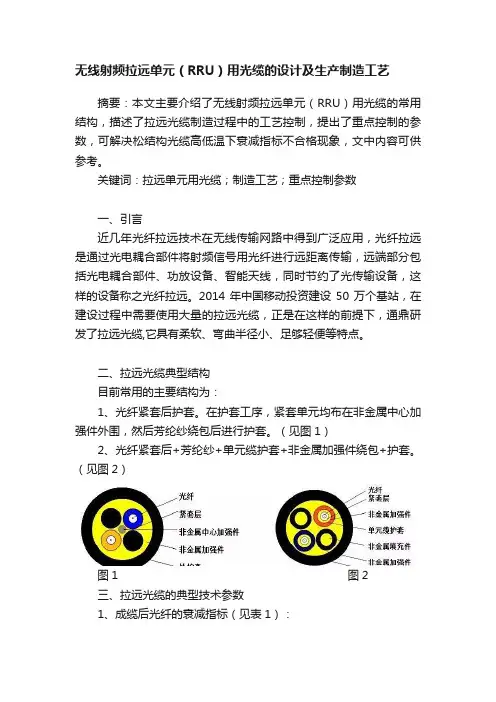

无线射频拉远单元（RRU）用光缆的设计及生产制造工艺摘要：本文主要介绍了无线射频拉远单元（RRU）用光缆的常用结构，描述了拉远光缆制造过程中的工艺控制，提出了重点控制的参数，可解决松结构光缆高低温下衰减指标不合格现象，文中内容可供参考。

关键词：拉远单元用光缆；制造工艺；重点控制参数一、引言近几年光纤拉远技术在无线传输网路中得到广泛应用，光纤拉远是通过光电耦合部件将射频信号用光纤进行远距离传输，远端部分包括光电耦合部件、功放设备、智能天线，同时节约了光传输设备，这样的设备称之光纤拉远。

2014年中国移动投资建设50万个基站，在建设过程中需要使用大量的拉远光缆，正是在这样的前提下，通鼎研发了拉远光缆,它具有柔软、弯曲半径小、足够轻便等特点。

二、拉远光缆典型结构目前常用的主要结构为：1、光纤紧套后护套。

在护套工序，紧套单元均布在非金属中心加强件外围，然后芳纶纱绕包后进行护套。

（见图1）2、光纤紧套后+芳纶纱+单元缆护套+非金属加强件绕包+护套。

（见图2）图1 图2三、拉远光缆的典型技术参数1、成缆后光纤的衰减指标（见表1）：表1 单模光纤的衰减系数光纤类别 B1.1和B1.3 B4 B6使用波长（nm ）13101550 1625 1550 1625 1310 1550 1625 衰减系数（最大值）（dB/km ） Ⅰ级 0.36 0.23 0.26 0.22 0.27 0.38 0.24 0.28 Ⅱ级 0.400.260.300.250.30 0.500.300.40注：产品只在用户要求使用的波长上进行检验。

2、光缆的机械性能指标（见表2）： 表2 光缆的允许拉伸力和压扁力受力类型光缆结构拉伸力 （N ） 压扁力（N/100 mm ）短暂受力普通型光缆 400 1000，2200单元式光缆 1 000 2200 长期受力普通型光缆 200 500，1100单元式光缆 500 1100按光缆护套判别，普通型光缆中2200 N 短暂压扁力，1100 N 长期压扁力不适用于热塑性聚氨酯弹性体护套的光缆。

生产光纤光缆工艺流程1、主要光缆的工艺流程如下：2、2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤。

着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为12种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。

在不影响识别的情况下允许使用本色代替白色。

现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。

在用户要求每管光纤数在12芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。

光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移，不褪色（用丁酮或酒精擦拭也如此）。

2、光纤排线整齐，平整，不乱线，不压线。

3、光纤衰减指标达到要求，OTDR测试曲线无台阶等现象。

光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。

主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。

使用的油墨为紫外固化型油墨。

3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。

二套工艺作为光缆工艺中的关健工序，控制的主要指标有：1、光纤余长控制。

2、松套管的外径控制。

3、松套管的壁厚控制。

4、管内油膏的充满度。

5、对于分色束管，颜色应鲜明，一致，易于分色。

光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。

1．光缆的施工要求1．1复测(1)核对光缆路由走向、敷设方式及接头位置。

(2)复测路由地面距离，为光缆配盘、分配及敷设提供必需的资料。

1．2光缆留长在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内，基站留长按15米预留，冗余留长按15‰。

预留，接头留长按10米／侧预留。

为方便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。

1．3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应重点检查。

对光缆、连接器等还应进行光学特性、电特性的测试。

(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。

(3)光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。

光缆端别的识别方法应符合下列规定：面对光缆截面，由领示色光纤按／顺时针排列时为A端，反之为B 端。

(4)光缆现场检验光纤衰减常数、光纤长度。

(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。

(6)光纤连接器应具有良好的重复性和互换性。

尾纤的长度应符合设计要求、外皮无损伤。

尾纤各项参数应符合合同规定。

连接器的损耗应符合合同规定。

1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。

(2)光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。

(3)布放光缆的牵引力应不超过光缆允许的张力80％，瞬时最大牵引力不得超过光缆允许张力的100％，牵引力应加在光缆的加强件(芯)上。

光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。

(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

光缆布放完毕，应检查光纤是否良好。

光缆端头应做密封防潮处理，不得浸水。

(5)光缆穿入管道或管道拐弯或有交*时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应大于1000米，超长时应采用∞字分段牵引。

光纤光缆头制作工法前言随着光纤技术的不断发展与完善，光纤光缆已伸入到电力控制领域。

它具有传输损耗低，抗电磁干扰，防雷电且资源丰富（ＳｉＯ ２）等传统的金属电缆所无法取代的优势。

因此，具有广泛的发展前途，而光纤光缆的施工技术，在化工建筑行业还是一项空白。

它施工设备先进，自动化程度高，需要培训合格的专业操作、测试人员。

光纤是光缆的核心。

光纤光缆的接续分为终端接续和线路接续，接续的方式又分为永久性固定连接和活动连接，本工法所介绍的熔接法工艺是固定连接法的一种。

一、特点设备先进，数量少，操作灵活，接续损耗低，成功率高。

二、适用范围在电讯和电力控制信号传输线路中，凡属采用了光纤光缆，均可用该工法制作接头和端头。

三、工艺原理熔接法制作光缆终端头，就是将光缆中的光纤芯端与带活动连接端子的尾纤芯端，进行端面处理后，对准，用激光束产生一个可使石英玻璃熔化的适当温度，从而把光纤熔接到一起，经测试接续损耗达到规定要求后，置于终端分线盒中进行保护即可，光缆终端连接如图一：单芯光纤保护管接续点分线盒单芯尾纤光缆终端端机部分 图一光缆端头连接四、工艺流程及操作要点（一）工艺流程光纤光缆的接续操作与一般电缆的接续操作大不相同，它需要较好的操作器材和较高的操作技术，否则就会影响光纤光缆的传输质量，熔接法制作光缆端头工艺流程如图二：接 续 环 境的 选 定 与 准 备 →接 续 器材 、 工 具 的 准 备 →光 缆 端 头 处 理尾纤 处理→检 测 光 缆 传 输 特 性 是 否 合 格→光纤接续→穿放热缩管 光纤涂覆层剥除 清洗光纤 制备光纤端面 光纤熔接 传输损耗测试 加封热缩管→余纤处理→封盒 固定图二工艺流程图（二）操作要点１ 接续环境的选定与准备接续操作环境要求无风尘，设备放置稳固不易碰撞，各种工具器材摆放整齐有序，要有可靠的供电措施。

２ 接续器材、工具的准备施工前应仔细清点各种专用和通用的全部工具，注意检查有无损坏或遗漏。

光纤光缆工艺技术光纤光缆工艺技术是指制造、安装和维护光纤光缆所使用的技术和方法。

光纤光缆是一种将光信号传输到远距离的重要通信介质，它广泛应用于通信、互联网、电视和其他各种领域。

下面将介绍光纤光缆工艺技术的主要内容。

首先，光纤光缆的制造工艺是光纤光缆工艺技术的基础。

光纤光缆的制造主要分为以下几个步骤：光纤产线的制造、缆芯的制造和纤维覆盖。

光纤产线的制造是将原材料经过加工和拉丝工艺制造成光纤的过程，这个过程需要控制好加热温度和拉丝速度等参数。

缆芯的制造是将光纤包裹在保护层中，其中包括填充材料和强化材料。

纤维覆盖是将缆芯包裹在外层保护层中，通常使用聚乙烯或聚氯乙烯材料。

在整个制造过程中，需要严格控制每个步骤的质量和工艺参数，以确保光纤光缆的性能。

其次，光纤光缆的安装工艺是光纤光缆工艺技术的重要组成部分。

光纤光缆的安装一般分为室内和室外两种情况。

室内光缆的安装主要是将光缆穿过楼层、墙壁和楼梯等结构，需要使用合适的配件和工具进行固定和保护。

室外光缆的安装主要是将光缆埋入地下或架空，需要考虑到地形、环境和施工条件等因素，确保光缆的稳定性和安全性。

在安装过程中，需要遵循相关的安装规范和标准，以确保光纤光缆的可靠性和性能。

最后，光纤光缆的维护工艺是光纤光缆工艺技术的补充。

光纤光缆的维护主要包括保护和修复两个方面。

保护是指在安装完成后，采取措施防止光纤光缆受到损坏或破坏，如埋设光缆的保护措施和定期巡检光缆的状态等。

修复是指在光缆发生故障或损坏时，采取相应的措施修复光缆的功能和性能，如寻找故障点和更换受损的部分等。

在维护过程中，需要使用专业的工具和设备，并根据具体情况制定相应的维护计划和方法。

光纤光缆工艺技术的不断进步和发展，使得光纤通信系统的传输速度和带宽得到了大幅提升。

光纤光缆的制造、安装和维护工艺的不断改进，使得光纤光缆能够更好地适应不同环境和应用需求。

随着物联网、5G和云计算等新兴技术的发展，光纤光缆工艺技术将会继续发挥重要的作用，推动信息通信技术的发展和应用。

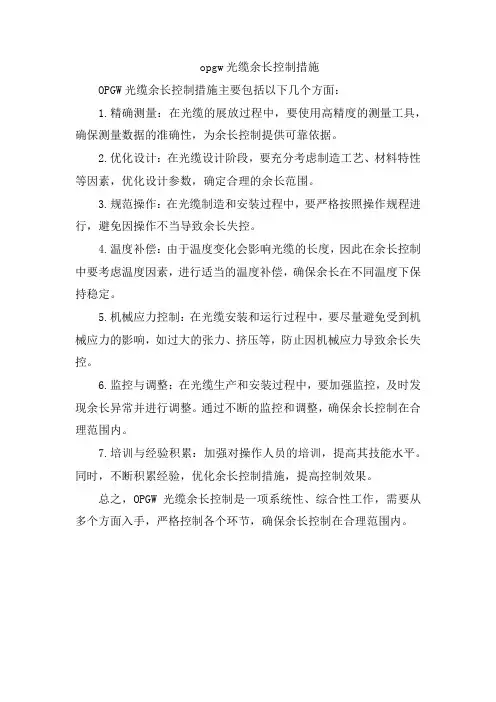

opgw光缆余长控制措施
OPGW光缆余长控制措施主要包括以下几个方面：
1.精确测量：在光缆的展放过程中，要使用高精度的测量工具，确保测量数据的准确性，为余长控制提供可靠依据。

2.优化设计：在光缆设计阶段，要充分考虑制造工艺、材料特性等因素，优化设计参数，确定合理的余长范围。

3.规范操作：在光缆制造和安装过程中，要严格按照操作规程进行，避免因操作不当导致余长失控。

4.温度补偿：由于温度变化会影响光缆的长度，因此在余长控制中要考虑温度因素，进行适当的温度补偿，确保余长在不同温度下保持稳定。

5.机械应力控制：在光缆安装和运行过程中，要尽量避免受到机械应力的影响，如过大的张力、挤压等，防止因机械应力导致余长失控。

6.监控与调整：在光缆生产和安装过程中，要加强监控，及时发现余长异常并进行调整。

通过不断的监控和调整，确保余长控制在合理范围内。

7.培训与经验积累：加强对操作人员的培训，提高其技能水平。

同时，不断积累经验，优化余长控制措施，提高控制效果。

总之，OPGW光缆余长控制是一项系统性、综合性工作，需要从多个方面入手，严格控制各个环节，确保余长控制在合理范围内。

生产光纤光缆工艺流程1、主要光缆的工艺流程如下：2、2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤。

着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为12种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。

在不影响识别的情况下允许使用本色代替白色。

现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。

在用户要求每管光纤数在12芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。

光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移，不褪色（用丁酮或酒精擦拭也如此）。

2、光纤排线整齐，平整，不乱线，不压线。

3、光纤衰减指标达到要求，OTDR测试曲线无台阶等现象。

光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。

主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。

使用的油墨为紫外固化型油墨。

3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。

二套工艺作为光缆工艺中的关健工序，控制的主要指标有：1、光纤余长控制。

2、松套管的外径控制。

3、松套管的壁厚控制。

4、管内油膏的充满度。

5、对于分色束管，颜色应鲜明，一致，易于分色。

光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。

光纤光缆结构的调整及生产工艺优化光纤光缆是一种用于传输光信号的光学设备，广泛应用于通信、互联网、电视等领域。

为了提高光纤光缆的传输性能和使用寿命，需要对其结构进行调整和生产工艺进行优化。

下面将介绍光纤光缆结构的调整和生产工艺优化的相关内容。

一、光纤光缆结构的调整1.外护套材料的选择：外护套是保护光纤光缆的重要组成部分，常用的外护套材料有聚乙烯、聚氯乙烯等。

为了提高光纤光缆的抗拉性能和耐候性能，可以选择耐磨损的抗老化材料作为外护套材料，例如增塑剂添加剂。

2.光纤线芯结构的调整：光纤线芯是光纤光缆的传输介质，常用的光纤线芯结构有单模光纤和多模光纤。

为了提高光纤光缆的传输性能和带宽容量，可以采用微结构光纤线芯，如光纤光缆的微结构光纤线芯可以增加纤芯之间的传输容量。

3.光缆芯数的调整：光缆芯数是指光缆中包含的光纤数量。

为了提高光缆的传输容量和灵活性，可以增加光缆的芯数。

同时，需要在设计中考虑光缆的压缩和延展性，以便在需要增加或减少光缆芯数时能够方便地进行调整。

4.光缆强化方式的调整：光缆的强化方式是指为了增加光缆的抗拉和耐压性能而采取的强化手段。

常用的光缆强化方式有金属丝强化、纤维强化等。

为了提高光缆的强度和耐久性，可以采用增加强化材料的方法或者采用粘结技术将纤维板粘合在光缆上。

二、光纤光缆生产工艺的优化1.原材料的优化选择：光纤光缆的质量和性能主要取决于原材料的优劣。

所以，需要选择质量好、性能稳定的原材料，以保证光纤光缆的质量。

同时，还需要对原材料进行严格的检测和筛选，以排除不合格材料的使用。

2.生产设备的优化升级：为了提高光纤光缆的生产效率和产品质量，可以采用先进的生产设备和技术。

例如，采用自动化生产线和控制系统可以实现光纤光缆的高速生产和精准控制。

另外，还可以引入智能制造技术，提高生产过程的自动化程度和智能化水平。

3.工艺流程的优化调整：优化光纤光缆的生产工艺流程，可以有效提高生产效率和产品质量。

光缆中光纤余长的控制光纤余长是影响光缆性能的重要因素之一，如何在成品光缆中实现希望的光纤余长是光缆生产者十分关心的问题。

1 光缆中光纤的余长光缆中光纤余长有两种含义a．是光纤相对松套管的长度差与松套管长度的百分比率，这是一般习惯所说的余长。

其计算公式为：ε=（L f－L t）/L t×100%式中，ε—光纤余长；L—光纤长度；fL—松套管长度。

tb．在松套层绞式光缆中，光纤占松套管中心位置时的长度与占松套管最内侧位置时的长度之差与占松套管中心位置时长度的百分比率，这常称为无应力窗口余长。

其计算公式为：ε= 2π2DR0（1－R0/D）/（π2D2＋P2）式中，ε—光纤余长；D —光缆缆芯直径；—松套管等效内半径，其值为：RR= R－1.16n1/2d/2其中，R —松套管内半径；n —松套管内光纤数目；d —光纤直径。

P —成缆节距。

通常说的光纤余长是指第一种余长含义。

本文所述余长也是指第一种余长含义。

1.1松套层绞式光缆的光纤余长当光缆受到拉力或环境温度变化时，光缆长度会产生伸长或压缩的形变。

当光缆伸长时，光缆中各元件均会拉伸变长。

由于光纤是按螺旋状绞合在光缆加强芯外面，当光缆伸长时光纤的绞合节距会变大，绞合半径会变小，光纤向光缆加强芯靠近，从而提供适应光缆伸长的长度，使光纤不遭受拉力。

当光缆伸长过大时，光纤紧贴在松套管内壁上，这时光纤受到拉力，同时受到松套管内壁对其产生的侧压力而产生微弯曲。

当温度变化光缆收缩时，光纤绞合节距会变小，绞合半径会变大，光纤离开光缆加强芯，不会受力。

当光缆收缩过大时，光纤也会紧贴松套管内壁，受到松套管内壁侧压力而产生微弯曲。

众所周知，光纤长期遭受拉力或弯曲应力会使光纤的使用寿命缩短，微弯曲会使光纤的衰减增大。

一般情况下，光缆设计者将20℃定为标准温度，并将此温度下的光纤设定在绞合式光缆松套管中心，即光纤与松套管等长。

光纤余长计算方法举例：设光缆中心加强元件为不锈钢丝，其外径为D中= 2.5mm；松套管为PBT管，其外径为D管外= 1.5mm，内径为D管内= 1.0mm；光纤的外径为D纤= 0.25mm；20℃时松套管的绞合节距设为L节= 0.25mm。

工艺控制及质量控制1、施工工艺流程电线电缆的制造与大多数机电产品的生产方式是完全不同的。

机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。

电线电缆是以长度为基本计量单位。

所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。

产品结构越复杂，叠加的层次就越多。

1、电线电缆产品制造的工艺特性：（1）大长度连续叠加组合生产方式大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。

设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。

从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。

2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。

特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。

反之，如果某个单元长度过长，则必须锯去造成浪费。

3）质量大长度连续叠加组合的生产方式，使生产过程中任何一个管理环节、瞬时发生一点问题，就会影响整根电缆质量。

质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。

因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。

事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。

它无法拆开重装。

电线电缆的质量管理，必须贯串整个生产过程。

质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。

光纤线缆冷压端接工艺细则光纤线缆冷压端接是指通过冷压技术将光缆中的光纤与光纤接头或光纤插头进行连接的过程。

光纤线缆冷压端接工艺细则主要包括以下步骤：视察和准备、端口准备、光纤准备、纤芯定长、光纤剥皮、光纤固定、纤芯对焊、烟花检测以及设备保养等。

首先，进行视察和准备工作。

端口部分要事先清理干净，确保不受灰尘和油污的影响；同时，需要检查光纤的质量和完整性是否合格，以免对整个连接产生负面影响。

接着，进行端口准备。

将光纤插头或接头边线的保护结构打开，整理好。

根据需要，将纤芯调整到合适的长度，保证光纤能够成功插入到插头或接头中。

然后，进行光纤准备。

根据设备要求选择合适的光纤类型，根据标准要求确保光纤的清洁和无任何损坏。

应使用专门的清洁棉尘布来擦拭光纤，确保表面无油迹和污物。

接下来，进行纤芯定长。

在进行纤芯定长之前，需要根据设备操作手册上的参数表来确定精确的定长数值。

使用光纤定长设备对光纤进行精确的定长操作，确保在插入接头或插头时光纤的长度是符合要求的。

然后，进行光纤剥皮。

根据设备要求，使用专用的光纤剥皮工具对光纤进行剥皮工作，剥皮长度要确保充足，但是不能太长，以免对光纤的质量产生影响。

接下来，进行光纤固定。

将光纤插入到适当的端口中，并使用光纤固定工具牢固地固定在插头或接头中。

然后，进行纤芯对焊。

根据设备操作手册上的参数表来确定焊接参数，并使用专用设备对光纤进行对焊操作。

对光纤进行烧制焊接，确保焊点的质量，使光纤传输信号更加稳定。

接着，进行烟花检测。

在进行烟花检测之前，需要先清理光纤的表面，以保证光纤的连通性良好。

然后使用专门的光纤烟花检测设备对连接点进行检测，确保连接的质量和稳定性。

最后，进行设备保养。

在完成光纤线缆冷压端接后，应对设备进行清理和保养工作，以延长设备的使用寿命，并确保下一次端接工作的顺利进行。

综上所述，光纤线缆冷压端接工艺细则包括了视察和准备、端口准备、光纤准备、纤芯定长、光纤剥皮、光纤固定、纤芯对焊、烟花检测以及设备保养等多个步骤，每个步骤都需要按照标准和规范进行操作，以确保连接质量和稳定性。

光缆生产，加工及制造工艺重点内容:原料提纯工艺，预制棒汽相沉积工艺，拉丝工艺，套塑工艺，余长形成，松套水冷，绞合工艺，层绞工艺难点:汽相沉积工艺参数确定，拉丝环境保护，余长的控制，梯度水冷的控制，绞合参数的选择主要内容:通信用光纤是由高纯度SiO2与少量高折射率掺杂剂GeO2，TiO2，Al2O3，ZrO2和低折射率掺杂剂SiF4(F)或B2O3或P2O5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。

而通信用光缆是将若干根（1～2160根）上述的成品光纤经套塑，绞合，挤护套，装铠等工序工艺加工制造而成的实用型的线缆产品。

在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。

目前，世界上将光纤光缆的制造技术分成三大工艺.光纤制造工艺的技术要点:1.光纤的质量在很大程度上取决于原材料的纯度，用作原料的化学试剂需严格提纯，其金属杂质含量应小于几个ppb，含氢化合物的含量应小于1ppm，参与反应的氧气和其他气体的纯度应为6个9（99.9999％）以上，干燥度应达－80℃露点。

2.光纤制造应在净化恒温的环境中进行，光纤预制棒，拉丝，测量等工序均应在10000级以上洁净度的净化车间中进行。

在光纤拉丝炉光纤成形部位应达100级以上。

光纤预制棒的沉积区应在密封环境中进行。

光纤制造设备上所有气体管道在作业间歇期间，均应充氮气保护，避免空气中潮气进入管道，影响光纤性能。

3.光纤质量的稳定取决于加工工艺参数的稳定。

光纤的制备不仅需要一整套精密的生产设备和控制系统，尤其重要的是要长期保持加工工艺参数的稳定，必须配备一整套的用来检测和校正光纤加工设备各部件的运行参数的设施和装置。

以MCVD工艺为例：要对用来控制反应气体流量的质量流量控制器（MFC）定期进行在线或不在线的检验校正，以保证其控制流量的精度；需对测量反应温度的红外高温测量仪定期用黑体辐射系统进行检验校正，以保证测量温度的精度；要对玻璃车床的每一个运转部件进行定期校验，保证其运行参数的稳定；甚至要对用于控制工艺过程的计算机本身的运行参数要定期校验等。

光纤光缆的设计与制造摘要：光纤光缆是当今社会发展进程中非常重要的一部分，也是有线通信领域的重要组成部分，涉及电力、广播和军事通信等各个领域。

关键词：光纤；光缆；制造；前言5G时代通信网络具有低时延、高速率、大容量等特点，为云计算、物联网、自动驾驶、智能制造、智慧城市等大数据流量的新应用场景创造了条件，给人们的生活和工作带来了极大的便利，具有广阔的应用前景。

光纤光缆作为通信网络系统重要组成部分，将在5G建设中得到进一步的发展及应用，也将促使网络架构不断发生新的变化，给光纤光缆市场带来了巨大的需求空间。

光纤光缆的设计和生产控制不仅影响到光缆本身质量情况，更关系到整个光通信网络系统的传输性能和稳定性。

1.光纤1.1光纤结构及种类：1)光纤结构：光纤通常由三个部分组成：中央的高折射率玻璃芯（单模光纤芯径通常为9um，多模光纤芯径通常为50或62.5µm)，中间的低折射率硅玻璃包层（直径通常为125µm)，最外面的是用于增强保护的树脂涂层。

2)数值孔径：入射到光纤端面上的光线不能完全透过光纤，只是在某个角度范围内的入射光才可以，这一角度被称作数值孔径，光纤数值孔径越大，对光纤对接越有利，不同制造商制造的光纤，其数值孔径也有差异。

3）光纤的种类：A.根据光纤传输模式的不同，可以将其划分为单模光纤和多模光纤两种。

多模光纤具备多种传输模式，但是它具有很大的模式间色散，对数字信号的传输带宽有很大的影响，并且随着距离的增大，这种影响会越来越大，因此多模光纤就只可以在较小的距离范围内进行传输，通常仅有数千米。

单模光纤仅具有一种传输模式的光纤，其模式间色散非常小，适合长距离通信，但色度色散占主导地位，对光源谱宽度和稳定性提出了更高的要求。

B.根据最优传送频率窗口的不同，可分为常规型和色散位移型光纤。

常规型光纤：光纤制造商对光纤的传输频率进行优化，使光纤只有一个波长窗口，例如1300nm窗口。

色散位移型光纤：光纤生产厂家将光纤传输频率最佳优化在两个波长窗口上，如：1300nm和1550nm窗口。
