【物理】中考物理第二次模拟考试精选试卷专题练习（word版
一、初三物理欧姆定律易错压轴题（难）

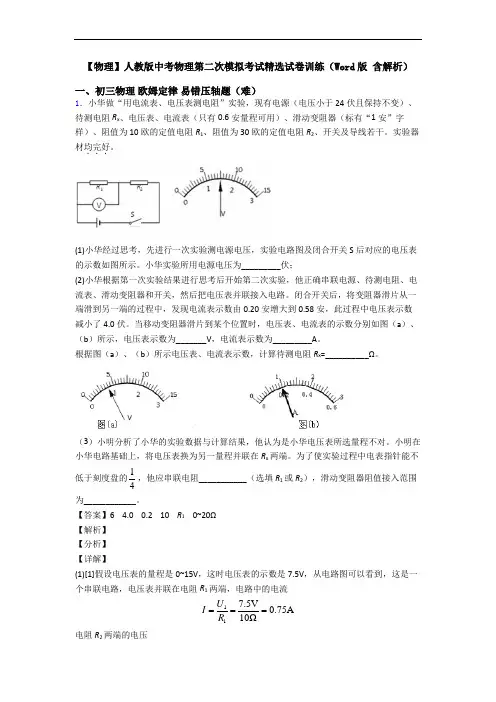

1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。实验器材均完好
．．．。
(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。小华实验所用电源电压为_________伏；
(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。
根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。
（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。小明在小华电路基础上，将电压表换为另一量程并联在R x两端。为了使实验过程中电表指针能不低于刻度盘的
1
4
，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。
【答案】6 4.0 0.2 10 R10~20Ω
【解析】
【分析】
【详解】
(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流
1
1
7.5V
0.75A
10Ω
U
I
R
===
电阻R2两端的电压
22=0.75A 30Ω22.5V U IR =⨯=
电源电压
127.5V 22.5V 30V 24V U U U =+=+=>
这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流
11 1.5V 0.15A 10Ω
U I R =
== 电阻R 2两端的电压
22=0.15A 30Ω 4.5V U IR =⨯=
电源电压
12 1.5V 4.5V 6V 24V U U U =+=+=<
这与题意相符合，所以小华实验所用电源电压为6V 。
(2)[2]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电压表示数减小了4.0V ，那么电压表的量程不可能是0~3V ，电压表的量程是0~15V ，从图（a ）可以看到，电压表示数是4V 。
[3]电流表的量程只能是0~0.6A ，从图（b ）可以看到，电流表的示数是0.2A 。 [4]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电流表示数变大，根据U R I
=
可知，电路的总电阻变小，待测电阻R x 阻值不变，那么滑动变阻器接入电路的阻值在变小，待测电阻R x 的电压在变大，变阻器的电压在变小，由于此过程中电压表示数减小了4.0V ，那么电压表是并联在变阻器两端的，电源电压是6V ，那么待测电阻R x 的电压是
x 6V -4V 2V U ==
电路中的电流大小是0.2A ，那么待测电阻R x 的大小
x x x 2V
10Ω0.2A
U R I =
== 待测电阻R x 的大小是10Ω。
(3)[5][6]由题意可知，这时电压表的量程是0~3V ，假设串联电阻R 2，那么电路中的电流大小
6V 6V
0.15A 10Ω30Ω40Ω
I R =
≤=++滑
但是要求实验过程中电表指针能不低于刻度盘的1
4
，电流表的量程是0~0.6A ，指针不能低于0.15A ，所以不能串联电阻R 2；串联电阻R 1，那么电路中的电流大小要求
6V 6V
0.15A 0.3A 10Ω10Ω20Ω
I R ≤=≤=++滑
待测电阻R x 的电压
x x 0.75V 3V U IR ≤=≤
解得
≤≤
R
020Ω
滑
即他应串联电阻R1，滑动变阻器阻值接入范围为0~20Ω。
2．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、
15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；
（_____________）
(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；
(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；
(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变
时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V
