过程设备设计期末考卷一、选择题（每题2分，共20分）1. 过程设备设计的主要目的是（）。

A. 提高设备性能B. 降低生产成本C. 保证设备安全D. 满足生产工艺要求2. 下列哪种设备不属于过程设备？（）A. 反应釜B. 蒸馏塔C. 风机D. 泵3. 过程设备设计的基本原则不包括（）。

A. 安全性B. 可靠性C. 经济性D. 实用性A. 生产能力B. 操作压力C. 设备材质D. 设备形状5. 下列哪种设备适用于高温、高压工况？（）A. 球罐B. 圆柱形储罐C. 立式储罐D. 卧式储罐6. 过程设备设计中，下列哪种应力属于一次应力？（）A. 温差应力B. 外压应力C. 重力应力D. 装饰应力A. GB 150B. ASMEC. JB 4732D. API8. 在过程设备设计中，下列哪种因素对设备的疲劳寿命影响最大？（）A. 材料性能B. 设备尺寸C. 工作温度D. 工作压力9. 下列哪种设备密封形式适用于有毒、易燃介质？（）A. 填料密封B. 垫片密封C. 橡胶密封D. 齿轮密封10. 过程设备设计中，下列哪种结构不利于设备的散热？（）A. 折流板B. 挡板C. 支承D. 拉杆二、填空题（每题2分，共20分）1. 过程设备设计的主要内容包括：____、____、____、____和____。

2. 压力容器的设计压力分为三个等级：____、____和____。

3. 设备的公称直径是指____的直径。

4. 过程设备设计中，常用的焊接方法有：____、____、____和____。

5. 在设备设计中，为了保证设备的强度和稳定性，通常需要对____、____、____和____等部位进行加强。

6. 设备的腐蚀裕量应根据____、____和____等因素确定。

7. 过程设备设计中，常用的法兰标准有：____、____和____。

8. 设备的绝热层分为____、____和____三个等级。

9. 设备的抗震设计应考虑____、____和____等因素。

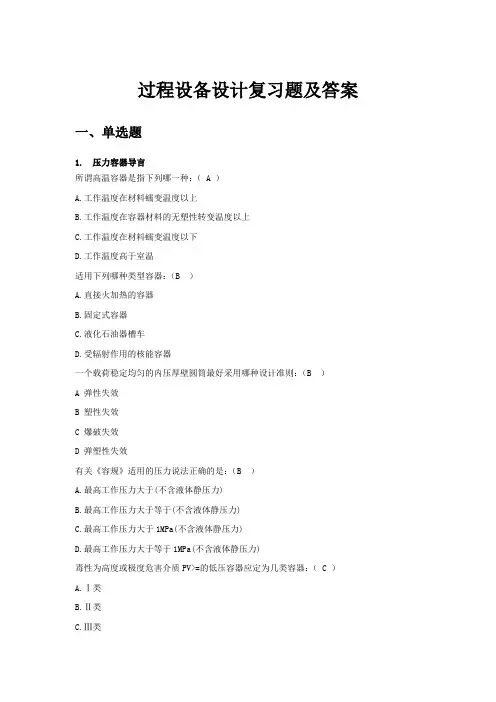

过程设备设计复习题及答案一、单选题1.压力容器导言所谓高温容器是指下列哪一种：（ A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于(不含液体静压力)B.最高工作压力大于等于(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)毒性为高度或极度危害介质PV>=的低压容器应定为几类容器：（ C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<m3m3内压容器中，设计压力大小为50MPa的应划分为：（ C ）A.低压容器B.中压容器C.高压容器D.超高压容器下列属于分离压力容器的是：（ C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（ A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（ A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响下列不属于提高厚壁圆筒屈服承载能力的措施为：（ D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法下列有关不连续应力的叙述，错误的为：（ C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个下列关于薄壳应力分析中应用的假设，错误的是：（ D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响在压力容器制造过程中应用最广的焊接方法是：（ A ）A.熔焊B.压焊C.钎焊D.点焊一般高压容器的平盖制造用的钢材是：（ C ）A.钢板B.钢管C.锻件D.铸件在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝下列不属于压力容器焊接结构的设计应遵循的原则的是：（ D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透下列金属会产生低温变脆的是：（ B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢磁粉检测属于：（ D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（B ）A.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比2．压力容器应力分析2.1 为降低局部应力，下列结构设计合理的是：（ ABCD）A. 减少两联接件的刚度差B. 尽量采用圆弧过度C. 局部区域补强D. 选择合理的开孔方位2.2 承受内压的薄椭球壳应力的大小与哪些因素有关：（ ABC）A.内压的大小B.球壳的壁厚C.长短轴之比D.球壳的材料2.3 下列哪些是较常用的实验应力分析方法：（ AC）A.电测法B.差分法C.光弹性法D.破坏实验2.4 深水容器由于长期工作于水底并承受较大的外压，常会出现以下几种失效方式：（ ABC）A.腐蚀B.泄露C.失稳D.脆性断裂2.5 不同结构组合壳的连接边缘处存在有边缘应力，边缘应力的特性有：（AC ）A.局部性B.均匀性C.自限性D.连续性2.6内压作用下，下列关于单层厚壁圆筒中应力分部规律的表述正确的有：（ ACD ）A.周向应力及轴向应力均为拉应力，径向应力为压应力。

过程设备设计复习题及答案一、单选题1.压力容器导言所谓高温容器是指下列哪一种: （A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温GB150适用下列哪种类型容器: （B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则: （B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效有关《容规》适用的压力说法正确的是: （B ）A.最高工作压力大于(不含液体静压力)B.最高工作压力大于等于(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)毒性为高度或极度危害介质PV>=的低压容器应定为几类容器: （C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围影响过程设备安全可靠性的因素主要有: 材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是: （ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力毒性为中度危害的化学介质最高容许质量浓度为: （B ）A.<m3m3内压容器中, 设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器2.下列属于分离压力容器的是: （ C ）3. A.蒸压釜 B.蒸发器4. C.干燥塔 D.合成塔5.压力容器应力分析在厚壁圆筒中, 如果由内压引起的应力与温差所引起的热应力同时存在, 下列说法正确的是: （D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化, 而外壁应力得到改善D.内加热情况下内壁应力得到改善, 而外壁应力有所恶化通过对最大挠度和最大应力的比较, 下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板下列有关受均布外压作用圆筒的失稳情况的叙述, 错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构, 对内筒施加外压C.自增强处理D.采用分析设计的方法下列有关不连续应力的叙述, 错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感下列关于局部载荷说法正确的是：（B ）A.对管道设备附件设置支架, 会增加附件对壳体的影响B.对接管附件加设热补偿元件, 无明显意义C.压力容器制造中出现的缺陷, 会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系外压的短圆筒, 失稳时, 出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个下列关于薄壳应力分析中应用的假设, 错误的是：（D ）A.假设壳体材料连续, 均匀, 各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压6.关于薄圆平板的应力特点, 下列表述错误的是：（B ）7. A.板内为二向应力, 切应力可予以忽略 B.正应力沿板厚分布均匀8. C.应力沿半径分布与周边支承方式有关 D.最大弯曲应力与（R/t）的平方成正比9.压力容器材料及环境和时间对其性能的影响在压力容器制造过程中应用最广的焊接方法是: （A ）A.熔焊B.压焊C.钎焊D.点焊一般高压容器的平盖制造用的钢材是: （C ）A.钢板B.钢管C.锻件D.铸件在焊接中力学性能得到明显改善, 是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构, 不允许产生未熔透缺陷B.尽量采用全熔透的结构, 不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料下列焊接接头中可能出现的缺陷, 最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透下列金属会产生低温变脆的是: （B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢磁粉检测属于: （D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

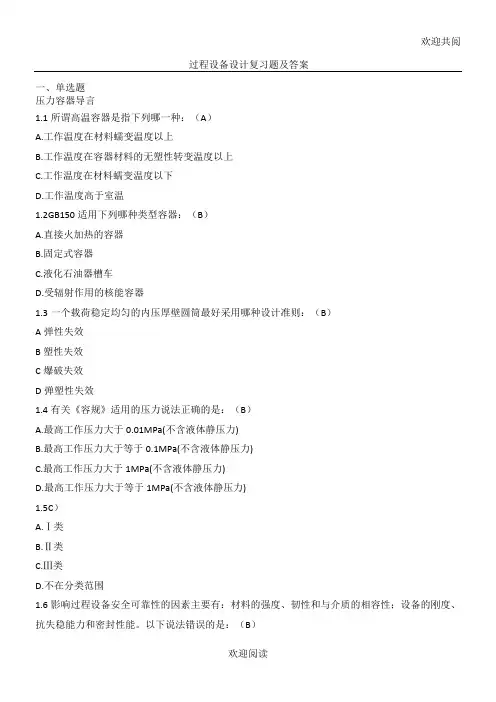

欢迎共阅过程设备设计复习题及答案一、单选题压力容器导言1.1所谓高温容器是指下列哪一种：（A）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B）A弹性失效B塑性失效C爆破失效D弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5C）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（B）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）C1.8内压容器中，设计压力大小为50MPa的应划分为：（C）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C）A.蒸压釜B.蒸发器C.干燥塔D.合成塔压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C）A.硫元素不是钢材中的有害元素。

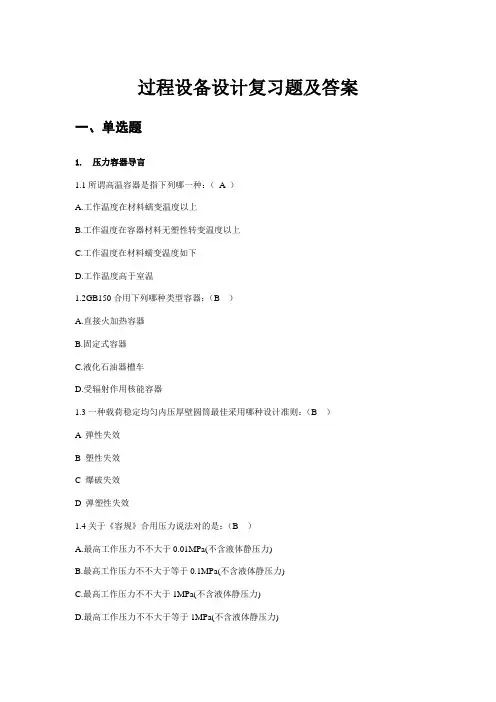

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料无塑性转变温度以上C.工作温度在材料蠕变温度如下D.工作温度高于室温1.2GB150合用下列哪种类型容器：（B ）A.直接火加热容器B.固定式容器C.液化石油器槽车D.受辐射作用核能容器1.3一种载荷稳定均匀内压厚壁圆筒最佳采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4关于《容规》合用压力说法对的是：（B ）A.最高工作压力不不大于0.01MPa(不含液体静压力)B.最高工作压力不不大于等于0.1MPa(不含液体静压力)C.最高工作压力不不大于1MPa(不含液体静压力)D.最高工作压力不不大于等于1MPa(不含液体静压力)1.5毒性为高度或极度危害介质PV>=0.2MPa.m3低压容器应定为几类容器：（C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范畴1.6影响过程设备安全可靠性因素重要有：材料强度、韧性和与介质相容性；设备刚度、抗失稳能力和密封性能。

如下说法错误是：（B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂能力B.冲击吸取功是指材料断裂过程中吸取变形能量能力C.刚度是过程设备在载荷作用下保持原有形状能力D.密封性是指过程设备防止介质或空气泄漏能力1.7毒性为中度危害化学介质最高容许质量浓度为：（）CA.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起应力与温差所引起热应力同步存在，下列说法对的是：（D ）A.内加热状况下内壁应力和外壁应力均有所恶化B.内加热状况下内壁应力和外壁应力都得到改进C.内加热状况下内壁应力有所恶化，而外壁应力得到改进D.内加热状况下内壁应力得到改进，而外壁应力有所恶化2.2通过对最大挠度和最大应力比较，下列关于周边固支和周边简支圆平板说法对的是：（A）A.周边固支圆平板在刚度和强度两方面均优于周边简支圆平板B.周边固支圆平板仅在刚度方面均优于周边简支圆平板C.周边固支圆平板仅在强度方面均优于周边简支圆平板D.周边简支圆平板在刚度和强度两方面均优于周边固支圆平板2.3下列关于受均布外压作用圆筒失稳状况论述，错误是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压长圆筒临界压力与L无关C.很短圆筒在受均布轴向压缩载荷时将浮现对称失稳D.圆筒形状缺陷对圆筒稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力办法为：（D）A.增长壁厚B.采用多层圆筒构造，对内筒施加外压C.自增强解决D.采用分析设计办法2.5下列关于不持续应力论述，错误为：（C ）A.不持续应力是由于构造不持续引起变形不协调导致B.具备局部性与自限性特性C.其危害限度比总体薄膜应力大D.脆性材料制造壳体对不持续应力十分敏感2.6下列关于局部载荷说法对的是：（）CA.对管道设备附件设立支架，会增长附件对壳体影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中浮现缺陷，会导致较高局部应力D.两连接件刚度差大小与边沿应力无明显关系2.7外压短圆筒，失稳时，浮现波形个数为：（C ）A.两个B.四个C.不不大于两个D.不不大于四个2.8下列关于薄壳应力分析中应用假设，错误是：（D ）A.假设壳体材料持续，均匀，各向同性B.受载后形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板应力特点，下列表述错误是：（B ）A.板内为二向应力，切应力可予以忽视B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式关于D.最大弯曲应力与（R/t）平方成正比3.压力容器材料及环境和时间对其性能影响3.1在压力容器制造过程中应用最广焊接办法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2普通高压容器平盖制造用钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改进，是焊接接头中组织和性能最佳区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接构造设计应遵循原则是：（D）A.尽量采用对接接头构造，不容许产生未熔透缺陷B.尽量采用全熔透构造，不容许产生未熔透缺陷C.尽量减少焊缝处应力集中D.尽量选用好焊接材料3.5下列焊接接头中也许浮现缺陷，最危险是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检查B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中作用说法对的是：（C ）A.硫元素不是钢材中有害元素。

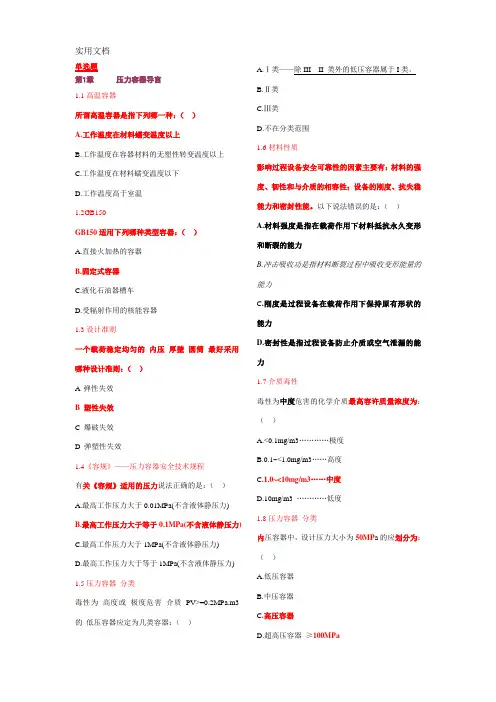

单选题第1章压力容器导言1.1高温容器所谓高温容器是指下列哪一种：（）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150GB150适用下列哪种类型容器：（）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3设计准则一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4《容规》——压力容器安全技术规程有关《容规》适用的压力说法正确的是：（）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5压力容器分类毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（）A.Ⅰ类——除III II 类外的低压容器属于I类。

B.Ⅱ类C.Ⅲ类D.不在分类范围1.6材料性质影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7介质毒性毒性为中度危害的化学介质最高容许质量浓度为：（）A.<0.1mg/m3…………极度B.0.1~<1.0mg/m3……高度C.1.0~<10mg/m3……中度D.10mg/m3 …………低度1.8压力容器分类内压容器中，设计压力大小为50MP a的应划分为：（）A.低压容器B.中压容器C.高压容器D.超高压容器≥100MPa1.9压力容器分类下列属于分离压力容器的是：（）A.蒸压釜B.蒸发器C.干燥塔D.合成塔第2章压力容器应力分析2.1热应力在厚壁圆筒中，如果由内压引起的应力与由温差所引起的热应力同时存在，下列说法正确的是：（）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2圆平板应力通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3稳定性下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4厚壁圆筒下列不属于提高厚壁圆筒屈服承载能力的措施为：（）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法（只是考虑更周全而已）2.5不连续应力下列有关不连续应力的叙述，错误的为：（）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6局部载荷下列关于局部载荷说法正确的是：（）A.对管道设备附件设置支架，会增加附件对壳体的影响……？B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7稳定性失稳外压的短圆筒，失稳时，出现的波形个数为：（）A.两个B.四个C.大于两个D.大于四个2.8薄壳应力下列关于薄壳应力分析中应用的假设，错误的是：（）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9平板应力关于薄圆平板的应力特点，下列表述错误的是：（）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比*************************************第3章压力容器材料及环境和时间对其性能的影响3.1焊接方法在压力容器制造过程中应用最广的焊接方法是：（）A.熔焊B.压焊C.钎焊D.点焊3.2材料一般高压容器的平盖制造用的钢材是：（）A.钢板B.钢管C.锻件D.铸件3.3焊接接头在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（）A.过热区B.正火区C.融合区D.焊缝3.4压力容器焊接下列不属于压力容器焊接结构的设计应遵循的原则的是：（）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5焊接接头下列焊接接头中可能出现的缺陷，最危险的是：（）A.裂纹B.夹渣C.气孔D.未熔透3.6压力容器材料下列金属会产生低温变脆的是：（）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7压力容器检测磁粉检测属于：（）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8钢材化学成分下列关于硫化学成分在钢材中的作用说法正确的是：（）A.硫元素不是钢材中的有害元素。

过程设备设计过程设备设计试卷（练习题库）1、所谓高温容器是指下列哪一种：（）2、GB150适用下列哪种类型容器：（）3、一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（）4、有关《容规》适用的压力说法正确的是：（）5、=0.2MPam3的低压容器应定为几类容器〃target—_b1ank〃>毒性为高度或极度危害介质PV>=0.2MPam3的低压容器应定为几类容器：（）6、影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性7、毒性为中度危害的化学介质最高容许质量浓度为：（）8、内压容器中，设计压力大小为50MPa的应划分为：（）9、下列属于分离压力容器的是：（）10、在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在,下列说法正确的是：（）11、通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（）12、下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（）13、下列不属于提高厚壁圆筒屈服承载能力的措施为：（）14、下列有关不连续应力的叙述，错误的为：（）15、下列关于局部载荷说法正确的是：（）16、外压的短圆筒，失稳时，出现的波形个数为：（）17、下列关于薄壳应力分析中应用的假设，错误的是：（）18、关于薄圆平板的应力特点，下列表述错误的是：（）19、在压力容器制造过程中应用最广的焊接方法是：（）20、一般—容器的平盖制造用的钢材是：（）21、在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（）22、下列不属于压力容器焊接结构的设计应遵循的原则的是：（）23、下列焊接接头中可能出现的缺陷，最危险的是：（）24、下列金属会产生低温变脆的是：（）25、磁粉检测属于：O26、下列关于硫化学成分在钢材中的作用说法正确的是：（）27、钢材的可焊性主要取决于它的化学成分，其中影响最大的是：（）28、金属塑性变形可分为热变形和冷变形，其中分界线是：（）29、下列关于氢腐蚀与氢脆的说法错误的是：（）30、平垫密封属于：（）31、同一承载能力下，仅受内压作用的圆筒按哪种计算方法计算的壁厚最薄: （）32、下列有关压力容器失效形式的叙述，正确的是：（）33、下列有关压力容器失效判据与设计准则的叙述，错误的是：（）34、在按弹性失效设计准则进行内压厚壁圆筒设计时，采用不同的强度理论会得到不同的结果，下列叙述错误的是：（35、下列有关圆筒设计的叙述，正确的是：（）36、下列有关压力容器设计技术参数的叙述，正确的是：（）37、下列有关焊接接头系数和材料设计系数的表述错误的是：（）38、下列有关压力容器密封装置的叙述错误的是：（）39、设计卧式储存罐双鞍座支承时，两支座的状态应采用：（）40、低温球罐的支柱与球壳连接处最好采用：（）41、卧式储罐发生扁塌现象的根本原因是：（）42、随着石油业的发展，在大型球罐上最常采用的罐体组合方式是：（）43、不属于管壳式换热器的是O44、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）45、下面那种类型的换热器不是利用管程和壳程来进行传热的：（）46、下列关于管式换热器的描述中，错误的是：O47、下列措施中，不能起到换热器的防振效果的有：（）48、介质危害性有多种，其中影响压力容器分类的是：（）49、下列属于第三类压力容器的是：（）50、《容规》适用于具备下列哪些条件的压力容器：（）51、过程设备在生产技术领域中应用十分广泛，是化工、炼油、轻工、交通、食品、制药、冶金、纺织、城建、海洋工52、下列关于压力容器的分类错误的是：（）53、下列哪些是无力矩理论的应用条件：（）54、《压力容器安全技术规程》适用于同时具备下类条件的压力容器：（）55、下列对GB150,JB4732和JB/T4735三个标准的有关表述中，正确的有:O56、下列哪些是压力容器的安全附件：（）57、按承载方式分类，压力容器可分为：（）58、下列压力容器分类正确的是：（）59、为降低局部应力，下列结构设计合理的是：（）60、承受内压的薄椭球壳应力的大小与哪些因素有关：（）61、下列哪些是较常用的实验应力分析方法：（）62、深水容器由于长期工作于水底并承受较大的外压，常会出现以下几种失效方式：（）63、不同结构组合壳的连接边缘处存在有边缘应力，边缘应力的特性有：O64、内压作用下，下列关于单层厚壁圆筒中应力分部规律的表述正确的有: （）65、下列有关热应力的说法正确的有：（）66、下列关于形状缺陷对圆筒稳定性影响说法正确的是：（）67、通过合理地设计结构，可以降低局部应力，例如以下措施正确的有：O68、下列关于厚壁圆筒应力分析正确的是：（）69、下列选项中，那些属于高温下材料性能的劣化：（）70、局部腐蚀有哪些形式：（）71、属于应力腐蚀开裂的特征的有：（）72、蠕变的结果是使压力容器材料产生如下哪些变化：（）73、下列属于非破坏性检验的有：（）74、焊接接头的组成一般有：（）75、按化学成份分类，压力容器用钢可分为：（）76、下列关于钢材化学成分的说法正确的是：（）77、下列关于压力容器常用钢材形状说法正确的是：（）78、压力容器的工作环境对材料性能的影响因素，主要有：（）79、下列关于焊接应力和变形的说法正确的有：（）80、为减少焊接应力和变形，可采取的措施有：（）81、压力容器局部腐蚀的主要形式有：（）82、下列说法中，正确的有：（）83、压力容器失效的最终表现形式均为：（）84、—密封的特点有O85、椭圆形封头是目前中、低压容器中应用较多的封头之一，下列关于椭圆形封头说法正确的有：（）86、下列说法中选项正确的是：（）87、压力容器接管补强结构通常采用局部补强结构，主要有：（）88、关于压力容器应力中二次应力说法错误的是：（）89、以下载荷属于交变载荷的有：（）90、下列有关压力容器设计准则的叙述，正确的有：（）91、为提高外压圆筒稳定性，需设置加强圈，下列有关加强圈的设计，正确的有：（）92、压力容器封头较多，下列叙述正确的有：（）93、下列属于提高—密封性能的措施有：（）94、安全阀的优点包括：（）95、在立式容器支座中，中小型直立容器常采用O高大的塔设备则广泛采用（），大型卧式储存采用（）96、韧性断裂的原因包括：（）97、按照换热设备热传递原理或传递方式进行分类可以分为以下几种主要形式：（）98、下面属于管壳式换热器结构的有：（）99、引起流体诱导振动的原因有：（）100、传热强化的措施有：（）101、下列关于管壳式换热器的描述中，错误的是：（）102、压力容器主要是由筒体、封头、开孔与接管、支座以及安全附件组成。

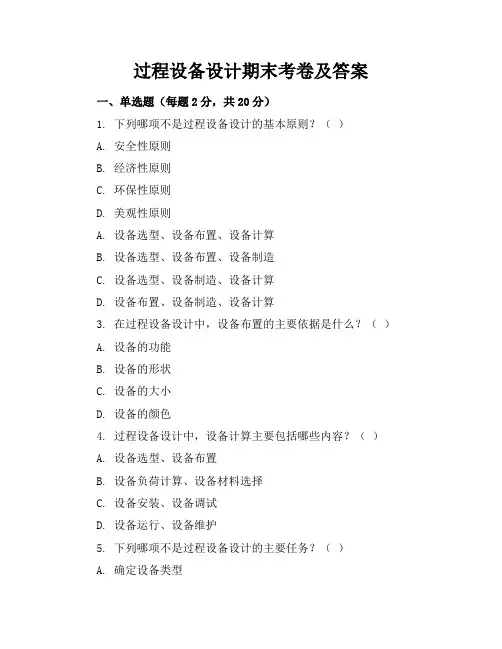

过程设备设计期末考卷及答案一、单选题（每题2分，共20分）1. 下列哪项不是过程设备设计的基本原则？（）A. 安全性原则B. 经济性原则C. 环保性原则D. 美观性原则A. 设备选型、设备布置、设备计算B. 设备选型、设备布置、设备制造C. 设备选型、设备制造、设备计算D. 设备布置、设备制造、设备计算3. 在过程设备设计中，设备布置的主要依据是什么？（）A. 设备的功能B. 设备的形状C. 设备的大小D. 设备的颜色4. 过程设备设计中，设备计算主要包括哪些内容？（）A. 设备选型、设备布置B. 设备负荷计算、设备材料选择C. 设备安装、设备调试D. 设备运行、设备维护5. 下列哪项不是过程设备设计的主要任务？（）A. 确定设备类型B. 确定设备数量C. 确定设备尺寸D. 确定设备颜色6. 过程设备设计的主要目的是什么？（）A. 提高生产效率B. 降低生产成本C. 确保生产安全7. 在过程设备设计中，设备选型的主要依据是什么？（）A. 设备的功能B. 设备的价格C. 设备的形状D. 设备的颜色8. 过程设备设计中，设备布置的主要目的是什么？（）A. 确保设备之间的合理间距B. 提高设备的运行效率C. 降低设备的维护成本9. 下列哪项不是过程设备设计的基本要求？（）A. 设备的可靠性B. 设备的经济性C. 设备的环保性D. 设备的美观性10. 在过程设备设计中，设备计算的主要目的是什么？（）A. 确定设备的最佳运行状态B. 降低设备的运行成本C. 确保设备的运行安全二、多选题（每题2分，共20分）1. 过程设备设计的基本原则包括哪些？（）A. 安全性原则B. 经济性原则C. 环保性原则D. 美观性原则2. 在过程设备设计中，设备布置的主要依据是什么？（）A. 设备的功能B. 设备的形状C. 设备的大小D. 设备的颜色3. 过程设备设计中，设备计算主要包括哪些内容？（）A. 设备选型、设备布置B. 设备负荷计算、设备材料选择C. 设备安装、设备调试D. 设备运行、设备维护4. 下列哪项不是过程设备设计的主要任务？（）A. 确定设备类型B. 确定设备数量C. 确定设备尺寸D. 确定设备颜色5. 过程设备设计的主要目的是什么？（）A. 提高生产效率B. 降低生产成本C. 确保生产安全6. 在过程设备设计中，设备选型的主要依据是什么？（）A. 设备的功能B. 设备的价格C. 设备的形状D. 设备的颜色7. 过程设备设计中，设备布置的主要目的是什么？（）A. 确保设备之间的合理间距B. 提高设备的运行效率C. 降低设备的维护成本8. 下列哪项不是过程设备设计的基本要求？（）A. 设备的可靠性B. 设备的经济性C. 设备的环保性D. 设备的美观性9. 在过程设备设计中，设备计算的主要目的是什么？（）A. 确定设备的最佳运行状态B. 降低设备的运行成本C. 确保设备的运行安全10. 下列哪项不是过程设备设计的基本步骤？（）A. 设备选型、设备布置、设备计算B. 设备选型、设备布置、设备制造C. 设备选型、设备制造、设备计算D. 设备布置、设备制造、设备计算三、判断题（每题2分，共20分）1. 过程设备设计的基本原则包括安全性原则、经济性原则、环保性原则和美观性原则。

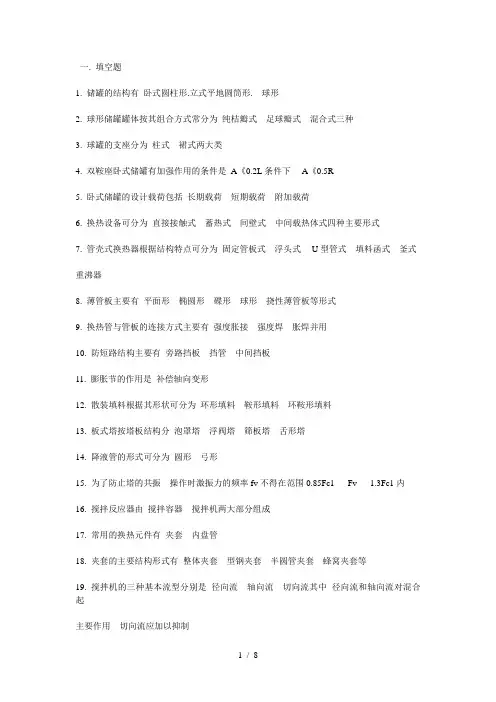

一. 填空题1. 储罐的结构有卧式圆柱形.立式平地圆筒形.球形2. 球形储罐罐体按其组合方式常分为纯桔瓣式足球瓣式混合式三种3. 球罐的支座分为柱式裙式两大类4. 双鞍座卧式储罐有加强作用的条件是A《0.2L条件下A《0.5R5. 卧式储罐的设计载荷包括长期载荷短期载荷附加载荷6. 换热设备可分为直接接触式蓄热式间壁式中间载热体式四种主要形式7. 管壳式换热器根据结构特点可分为固定管板式浮头式U型管式填料函式釜式重沸器8. 薄管板主要有平面形椭圆形碟形球形挠性薄管板等形式9. 换热管与管板的连接方式主要有强度胀接强度焊胀焊并用10. 防短路结构主要有旁路挡板挡管中间挡板11. 膨胀节的作用是补偿轴向变形12. 散装填料根据其形状可分为环形填料鞍形填料环鞍形填料13. 板式塔按塔板结构分泡罩塔浮阀塔筛板塔舌形塔14. 降液管的形式可分为圆形弓形15. 为了防止塔的共振操作时激振力的频率fv不得在范围0.85Fc1Fv 1.3Fc1内16. 搅拌反应器由搅拌容器搅拌机两大部分组成17. 常用的换热元件有夹套内盘管18. 夹套的主要结构形式有整体夹套型钢夹套半圆管夹套蜂窝夹套等19. 搅拌机的三种基本流型分别是径向流轴向流切向流其中径向流和轴向流对混合起主要作用切向流应加以抑制20. 常用的搅拌器有桨式搅拌器推进式搅拌器涡轮式搅拌器锚式搅拌器_21. 用于机械搅拌反应器的轴封主要有填料密封机械密封两种22. 常用的减速机有摆线针轮行星减速机齿轮减速机三角皮带减速机圆柱蜗杆减速机23. 大尺寸拉西环用整砌方式装填小尺寸拉西环多用乱堆方式装填二. 问答题1. 试对对称分布的双鞍座卧式储罐所受外力的载荷分析并画出受力图及剪力弯矩图。

2. 进行塔设备选型时分别叙述选用填料塔和板式塔的情况。

答填料塔1分离程度要求高2 热敏性物料的蒸馏分离3具有腐蚀性的物料4 容易发泡的物料板式塔1塔内液体滞液量较大要求塔的操作负荷变化范围较宽对物料浓度要求变化要求不敏感要求操作易于稳定2 液相负荷小3 含固体颗粒容易结垢有结晶的物料4 在操作中伴随有放热或需要加热的物料需要在塔内设置内部换热组件5 较高的操作压力3. 比较四种常用减速机的基本特性。

过程设备设计
一、 简答题（每题5分）
1在内压作用下，椭圆形封头、碟形封头常见的失效形式主要有哪几种？简述原因。

2 薄壁圆柱形压力容器中，平封头一般比圆筒厚，为什么？
3 简述材料强度和过程设备强度这两个概念的区别和联系？
4 常见的局部开孔补强结构有那几种？试画图说明。

5 在确定内压试验压力时，与外压容器不同，内压容器要考虑温度的影响，为什么？
6 温度对钢材力学性能有何影响？
7 压力容器通常由哪几部分组成？各有什么功能？
8 简述失效判据不能直接用于工程设计的主要原因？
二 某圆柱形容器的设计压力为P MP a =08.;设计温度为t =50℃;内直径为D mm i =1000;介质具有轻微的腐蚀性;腐蚀余量取C 2=2mm; 焊缝系数取Φ= 0.85。

试回答以下问题：
1该容器一般应选用什么材料？（4分）
2若在设计温度下材料的许用应力为[]σt MPa =170，则筒体的计算厚度和设计厚度分别为多少？（8分）
3对筒体的焊缝型式有什么要求？（4分）
4若介质为液体，则该容器是否可按GB150设计？是否要接受《压力容器安全技术监察规程》的监督和检查。

（4分）
三 有一置于水下的带半球形封头容器，半径为R ，厚度为δ。

封头顶部离水面深度为h ，
水的密度为ρ（kg/m 3），试求半球形封头上任意一点A 的应力表达式（不考虑与筒体连接
处结构不连续的影响）。

（15分）
五．试写出圆筒和球壳最大允许工作压力计算公式，并说明设计温度下容器最大允许工作压力的确定方法？（10分）。

过程设备设计试卷目录单项选择题 (1)多项选择题 (9)判断题 (21)思考题 (26)单项选择题答案 (33)多项选择题答案 (35)判断题答案 (37)思考题参考答案 (41)单项选择题第1章压力容器导言高温容器所谓高温容器是指以下哪一种：〔GB150GB150适用以下哪种类型容器：〔设计准则一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：〔〕A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效《容规》有关《容规》适用的压力说法正确的选项是：〔〕A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)压力容器分类毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：〔〕A.Ⅰ类B.Ⅱ类C.Ⅲ材料性质影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的选项是：〔介质毒性毒性为中度危害的化学介质最高容许质量浓度为：〔压力容器分类内压容器中，设计压力大小为50MPa的应划分为：〔压力容器分类以下属于别离压力容器的是：〔第2章压力容器应力分析热应力在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，以下说法正确的选项是：〔〕A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化圆平板应力通过对最大挠度和最大应力的比较，以下关于周边固支和周边简支的圆平板说法正确的选项是：〔稳定性以下有关受均布外压作用圆筒的失稳情况的表达，错误的选项是：〔厚壁圆筒以下不属于提高厚壁圆筒屈服承载能力的措施为：〔不连续应力以下有关不连续应力的表达，错误的为：〔局部载荷以下关于局部载荷说法正确的选项是：〔稳定性失稳外压的短圆筒，失稳时，出现的波形个数为：〔薄壳应力以下关于薄壳应力分析中应用的假设，错误的选项是：〔平板应力关于薄圆平板的应力特点，以下表述错误的选项是：〔〕A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与〔R/t〕的平方成正比第3章压力容器材料及环境和时间对其性能的影响焊接方法在压力容器制造过程中应用最广的焊接方法是：〔材料一般高压容器的平盖制造用的钢材是：〔焊接接头在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：〔压力容器焊接以下不属于压力容器焊接结构的设计应遵循的原则的是：〔焊接接头以下焊接接头中可能出现的缺陷，最危险的是：〔压力容器材料以下金属会产生低温变脆的是：〔压力容器检测磁粉检测属于：〔钢材化学成分以下关于硫化学成分在钢材中的作用说法正确的选项是：〔〕A.硫元素不是钢材中的有害元素。

过程设备设计一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

压力容器导言1.1 压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

1.2 《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV 大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

1.3 过程设备的基本要求有哪些？要求的因素有哪些？安全可靠；满足过程要求；综合经济性好；易于操作、维护和控制；优良的环境性能。

压力容器应力分析2.1 试述承受均布外压的回转壳破坏的形式，并与承受均布内压的回转壳作比较，它们有何异同？（1).在内压作用下，这些壳体将产生应力和变形，当此应力超过材料的屈服点，壳体将产生显著变形，直至断裂。

（2）.壳体在承受均布外压作用时，壳壁中产生压缩薄膜应力，其大小与受相等内压时的拉伸薄膜应力相同。

但此时壳体有两种可能的失效形式：一种是因强度不足，发生压缩屈服失效；另一种是因刚度不足，发生失稳破坏。

2.2 试述影响承受均布外压圆柱壳的临界压力因素有哪些？为提高圆柱壳弹性失稳的临界压力，应采用高强材料。

对否，为什么？对于给定外直径Do和壳壁厚度t的圆柱壳，波纹数和临界压力主要决定于，圆柱壳端部边缘或周向上约束形式和这些约束处之间的距离，即临界压力与圆柱壳端部约束之间距离和圆柱壳上两个刚性元件之间距离L有关。

临界压力还随着壳体材料的弹性模量E、泊松比μ的增大而增加。

过程设备设计复习题及答案一、单选题1.压力容器导言所谓高温容器是指下列哪一种：（ A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温适用下列哪种类型容器：（B ）A.直接火加热的容器"B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于(不含液体静压力)B.最高工作压力大于等于(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)毒性为高度或极度危害介质PV>=的低压容器应定为几类容器：（ C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（ B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<m3m3内压容器中，设计压力大小为50MPa的应划分为：（ C ）A.低压容器B.中压容器C.高压容器D.超高压容器`下列属于分离压力容器的是：（ C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（ A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法下列有关不连续应力的叙述，错误的为：（ C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个下列关于薄壳应力分析中应用的假设，错误的是：（ D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压{关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响在压力容器制造过程中应用最广的焊接方法是：（ A ）A.熔焊B.压焊C.钎焊D.点焊一般高压容器的平盖制造用的钢材是：（ C ）A.钢板B.钢管C.锻件D.铸件在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透下列金属会产生低温变脆的是：（ B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢磁粉检测属于：（ D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B）A弹性失效B塑性失效C爆破失效D弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5C）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（B）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C）A.硫元素不是钢材中的有害元素。

2.1 在厚壁圆筒中，假如由内压惹起的应力与温差所惹起的热应力同时存在，下列说法正确的选项是：（D）A.内加热状况下内壁应力和外壁应力都有所恶化B.内加热状况下内壁应力和外壁应力都获得改良C.内加热状况下内壁应力有所恶化，而外壁应力获得改良D.内加热状况下内壁应力获得改良，而外壁应力有所恶化2.2 经过对最大挠度和最大应力的比较，以下对于周边固支和周边简支的圆平板说法正确的选项是：（ A ）A.周边固支的圆平板在刚度和强度双方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度双方面均优于周边固支的圆平板2.3 以下相关受均布外压作用圆筒的失稳状况的表达，错误的选项是：（A）A.失稳临界压力与资料折服点没关B.受均布周向外压的长圆筒的临界压力与L 没关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺点对圆筒的稳固性产生很大影响2.4 以下不属于提升厚壁圆筒折服承载能力的举措为：（D）A.增添壁厚B.采纳多层圆筒构造，对内筒施加外压C.自增强办理D.采纳剖析设计的方法2.5 以下相关不连续应力的表达，错误的为：（C）A.不连续应力是因为构造不连续惹起变形不协调造成的B.拥有局部性与自限性的特色C.其危害程度比整体薄膜应力大D.脆性资料制造的壳体对不连续应力十分敏感2.6 以下对于局部载荷说法正确的选项是：（ B ）A.对管道设施附件设置支架，会增添附件对壳体的影响B.对接收附件加设热赔偿元件，无显然意义C.压力容器制造中出现的缺点，会造成较高的局部应力D.两连结件的刚度差大小与边沿应力无显然关系2.7 外压的短圆筒，失稳时，出现的波形个数为：（C）A.两个B.四个C.大于两个D.大于四个2.8 以下对于薄壳应力剖析中应用的假定，错误的选项是：（D）A.假定壳体资料连续，平均，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后相互挤压2.9 对于薄圆平板的应力特色，以下表述错误的选项是：（B）A.板内为二向应力，切应力可予以忽视B.正应力沿板厚散布平均C.应力沿半径散布与周边支承方式相关D.最大曲折应力与（ R/t）的平方成正比2．压力容器应力剖析2.1 为降低局部应力，以下构造设计合理的是：（ABCD）A.减少两联接件的刚度差B.尽量采纳圆弧过分C.局部地区补强D.选择合理的开孔方向2.2 蒙受内压的薄椭球壳应力的大小与哪些要素相关：（ABC）A.内压的大小B.球壳的壁厚C.长短轴之比D.球壳的资料2.3 以下哪些是较常用的实验应力剖析方法：（AC）A.电测法B.差分法C.光弹性法D.损坏实验2.4 深水容器因为长久工作于水底并蒙受较大的外压，常会出现以下几种无效方式：（ ABC）A.腐化B.泄漏C.失稳D.脆性断裂2.5 不同构造组合壳的连结边沿处存在有边沿应力，边沿应力的特征有：（AC）A.局部性B.平均性C.自限性D.连续性2.6 内压作用下，以下对于单层厚壁圆筒中应力分部规律的表述正确的有：（ACD ）A.周向应力及轴向应力均为拉应力，径向应力为压应力。

过程设备设计试题（1）一回答下列问题（共40分，每题5分）1、什么是二次应力和峰值应力？为什么常规设计时不计算它们，而分析设计时要计算它们？2、什么是厚壁筒的自增强？3、“扁塌”的原因是什么？其后果是什么？4、压力容器的安全系数越大，可靠度就越高，对吗？为什么？5、直立圆形截面高塔，在风载荷作用下，将引起何种振动？为避免发生共振，塔设备设计中可采取什么措施？6、简要说明厚壁筒的应力特征，通过增加壁厚，能有效改善厚壁筒的强度吗？为什么？7、简述容器设计中的“安定性”概念，将应力限制在什么范围，才能保证容器的安定性？8、什么是应力腐蚀？哪三种作用耦合促使应力腐蚀？二计算题（60分，每题15分）1、一储罐（如图所示），操作时罐内压力P o=0.5MPa,介质重度γ=1000公斤/米3,,罐体中间面直径D=2000毫米，壁厚5毫米，罐顶为标准椭圆形封头，其壁厚也为5毫米。

A点的第一曲率半径R1=a2/b（a,b为椭圆盖的长、短半轴），h=2000毫米，①求操作时，顶盖中心处A点的经向应力与周向应力。

②试用回转壳体无力矩理论方程式求解圆筒体B点处的经向应力和周向应力。

（15分）4、一置于室外直立高塔，DN=2000mm,K1=0.7,K2=2.0, 10米高处平均风压qo=4×10-4Mpa, 试求第i段的水平风力和对裙座底面的风弯距。

（15分）距地面高度（m）20 30 40f i 1.25 1.40 1.54过程设备设计试题（1）一、回答下列问题（共40分，每题5分）1、什么是压力容器的低应力脆断？引起的主要原因是什么？2、双层热套厚壁筒的套合应力，主要由过盈量的大小来控制，对否？为什么？3、简要说明厚壁筒的应力特征，通过增加壁厚，能有效改善厚壁筒的强度吗？为什么？4、压力容器的安全系数越大，可靠度就越高，对吗？为什么？5、直立圆形截面高塔，在风载荷作用下，将引起何种振动？为避免发生共振，塔设备设计中可采取什么措施？6、压力容器的壁温愈高，则其热应力愈大，对否？为什么？7、在相同的R（半径）/s（壁厚）条件下，承受横向载荷的圆形薄平板的承载能力高于薄壁圆筒形壳体的承载能力，对否？为什么？8、外压稳定性计算中，公式P cr=KE(t/D)3适用于哪些圆筒？式中特征系数K与哪些因素有关？二计算题（60分，每题15分）1、应用无力矩理论，计算图（1）中A、B点的应力。
