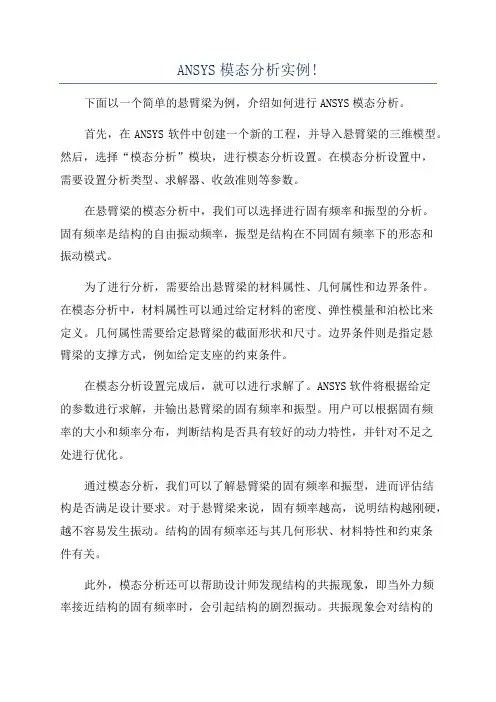

ANSYS模态分析实例

ANSYS模态分析实例!下面以一个简单的悬臂梁为例，介绍如何进行ANSYS模态分析。

首先，在ANSYS软件中创建一个新的工程，并导入悬臂梁的三维模型。

然后，选择“模态分析”模块，进行模态分析设置。

在模态分析设置中，需要设置分析类型、求解器、收敛准则等参数。

在悬臂梁的模态分析中，我们可以选择进行固有频率和振型的分析。

固有频率是结构的自由振动频率，振型是结构在不同固有频率下的形态和振动模式。

为了进行分析，需要给出悬臂梁的材料属性、几何属性和边界条件。

在模态分析中，材料属性可以通过给定材料的密度、弹性模量和泊松比来定义。

几何属性需要给定悬臂梁的截面形状和尺寸。

边界条件则是指定悬臂梁的支撑方式，例如给定支座的约束条件。

在模态分析设置完成后，就可以进行求解了。

ANSYS软件将根据给定的参数进行求解，并输出悬臂梁的固有频率和振型。

用户可以根据固有频率的大小和频率分布，判断结构是否具有较好的动力特性，并针对不足之处进行优化。

通过模态分析，我们可以了解悬臂梁的固有频率和振型，进而评估结构是否满足设计要求。

对于悬臂梁来说，固有频率越高，说明结构越刚硬，越不容易发生振动。

结构的固有频率还与其几何形状、材料特性和约束条件有关。

此外，模态分析还可以帮助设计师发现结构的共振现象，即当外力频率接近结构的固有频率时，会引起结构的剧烈振动。

共振现象会对结构的安全稳定性产生重要影响，因此在设计中需要避免共振现象，或者通过在结构中引入阻尼器等装置来削弱共振效应。

综上所述，ANSYS模态分析是一种用于了解结构动力特性的数值模拟方法。

通过模态分析，可以获取结构的固有频率和振型，并评估结构的动力性能。

在实际工程中，模态分析可以为设计师提供结构优化的依据，以满足设计要求。

均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。

ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。

2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。

(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。

(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。

指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。

指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。

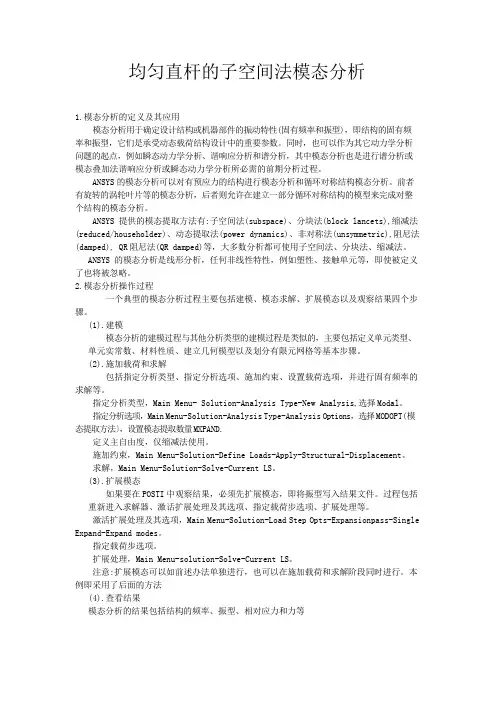

均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped),QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。

ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。

2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。

(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。

(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。

指定分析类型，Main Menu-Solution-Analysis Type-New Analysis,选择Modal。

指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。

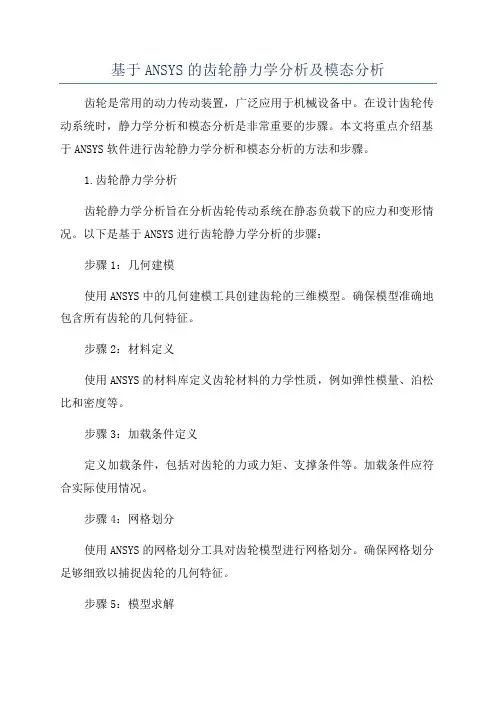

基于ANSYS的齿轮静力学分析及模态分析齿轮是常用的动力传动装置，广泛应用于机械设备中。

在设计齿轮传动系统时，静力学分析和模态分析是非常重要的步骤。

本文将重点介绍基于ANSYS软件进行齿轮静力学分析和模态分析的方法和步骤。

1.齿轮静力学分析齿轮静力学分析旨在分析齿轮传动系统在静态负载下的应力和变形情况。

以下是基于ANSYS进行齿轮静力学分析的步骤：步骤1：几何建模使用ANSYS中的几何建模工具创建齿轮的三维模型。

确保模型准确地包含所有齿轮的几何特征。

步骤2：材料定义使用ANSYS的材料库定义齿轮材料的力学性质，例如弹性模量、泊松比和密度等。

步骤3：加载条件定义定义加载条件，包括对齿轮的力或力矩、支撑条件等。

加载条件应符合实际使用情况。

步骤4：网格划分使用ANSYS的网格划分工具对齿轮模型进行网格划分。

确保网格划分足够细致以捕捉齿轮的几何特征。

步骤5：模型求解使用ANSYS中的有限元分析功能对齿轮模型进行求解，得到齿轮在加载条件下的应力和变形分布情况。

步骤6：结果分析分析模型求解结果，评估齿轮的强度和刚度。

如果发现应力或变形过大的区域，需要进行相应的结构优化。

2.齿轮模态分析齿轮模态分析用于确定齿轮传动系统的固有频率和模态形态。

以下是基于ANSYS进行齿轮模态分析的步骤：步骤1：几何建模同齿轮静力学分析中的步骤1步骤2：材料定义同齿轮静力学分析中的步骤2步骤3：加载条件定义齿轮模态分析中，加载条件通常为空载条件。

即不施加任何外力或力矩。

步骤4：网格划分同齿轮静力学分析中的步骤4步骤5：模型求解使用ANSYS中的模态分析功能对齿轮模型进行求解，得到其固有频率和模态形态。

步骤6：结果分析分析模型求解结果，确定齿轮传动系统的固有频率和模态形态。

根据结果可以评估齿轮传动系统的动力特性和工作稳定性。

综上所述，基于ANSYS进行齿轮静力学分析和模态分析可以有效地评估齿轮传动系统的强度、刚度和动力特性。

这些分析结果对于优化齿轮设计和确保齿轮传动系统的正常工作非常重要。

高速旋转轮盘模态分析在进行高速旋转机械的转子系统动力设计时，需要对转动部件进行模态分析，求解出其固有频率和相应的模态振型。

通过合理的设计使其工作转速尽量远离转子系统的固有频率。

而对于高速部件，工作时由于受到离心力的影响，其固有频率跟静止时相比会有一定的变化。

为此，在进行模态分析时需要考虑离心力的影响。

通过该实验掌握如何用ANSYS 进行有预应力的结构的模态分析。

一．问题描述本实验是对某高速旋转轮盘进行考虑离心载荷引起的预应力的模态分析，求解出该轮盘的前5阶固有频率及其对应的模态振型。

轮盘截面形状如图所示，该轮盘安装在某转轴上以12000转/分的速度高速旋转。

相关参数为：弹性模量EX ＝2.1E5Mpa ，泊松比PRXY ＝0.3，密度DENS ＝7.8E-9Tn/mm 3。

1-5关键点坐标：1(-10, 150, 0)2(-10, 140, 0)3(-3, 140, 0)4(-4, 55, 0)5(-15, 40, 0)L=10+（学号×0.1）RS=5二．分析具体步骤1. 定义工作名、工作标题、过滤参数①定义工作名：Utility menu > File > Jobname②工作标题：Utility menu > File > Change Title （个人学号）2. 选择单元类型本实验将选用六面体结构实体单元来分析，但在建模过程中需要使用四边形平面单元，所有需要定义两种单元类型：PLANE42和SOLID45，具体操作如下： Main Menu >Preprocessor > Element Type > Add/Edit/Delete①“ Structural Solid”→“ Quad 4node 42”→Apply（添加PLANE42为1号单元）②“ Structural Solid”→“ Quad 8node 45”→ok（添加六面体单元SOLID45为2号单元）在Element Types (单元类型定义)对话框的列表框中将会列出刚定义的两种单元类型：PLANE42、SOLID45，关闭Element Types (单元类型定义)对话框，完成单元类型的定义。

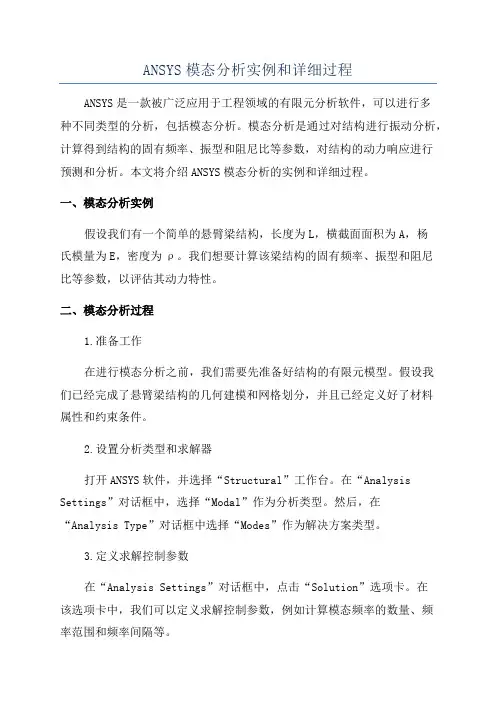

ANSYS模态分析实例和详细过程ANSYS是一款被广泛应用于工程领域的有限元分析软件，可以进行多种不同类型的分析，包括模态分析。

模态分析是通过对结构进行振动分析，计算得到结构的固有频率、振型和阻尼比等参数，对结构的动力响应进行预测和分析。

本文将介绍ANSYS模态分析的实例和详细过程。

一、模态分析实例假设我们有一个简单的悬臂梁结构，长度为L，横截面面积为A，杨氏模量为E，密度为ρ。

我们想要计算该梁结构的固有频率、振型和阻尼比等参数，以评估其动力特性。

二、模态分析过程1.准备工作在进行模态分析之前，我们需要先准备好结构的有限元模型。

假设我们已经完成了悬臂梁结构的几何建模和网格划分，并且已经定义好了材料属性和约束条件。

2.设置分析类型和求解器打开ANSYS软件，并选择“Structural”工作台。

在“Analysis Settings”对话框中，选择“Modal”作为分析类型。

然后，在“Analysis Type”对话框中选择“Modes”作为解决方案类型。

3.定义求解控制参数在“Analysis Settings”对话框中，点击“Solution”选项卡。

在该选项卡中，我们可以定义求解控制参数，例如计算模态频率的数量、频率范围和频率间隔等。

4.添加约束条件在模态分析中，我们需要定义结构的边界条件。

假设我们对悬臂梁的一端施加固定边界条件，使其不能在该位置发生位移。

我们可以在“Model”工作区中选择相应的表面，然后右键点击并选择“Fixed”。

5.添加载荷在模态分析中，我们通常可以不添加外部载荷。

因为模态分析着重于结构的固有特性，而不是外部激励。

6.定义材料属性在模态分析中，我们需要定义材料的弹性性质。

假设我们已经在材料库中定义了结构所使用的材料，并在“Model”工作区中选择了适当的材料。

7.运行分析完成以上设置后，我们可以点击“Run”按钮开始运行分析。

ANSYS将计算结构的固有频率、振型和阻尼比等参数。

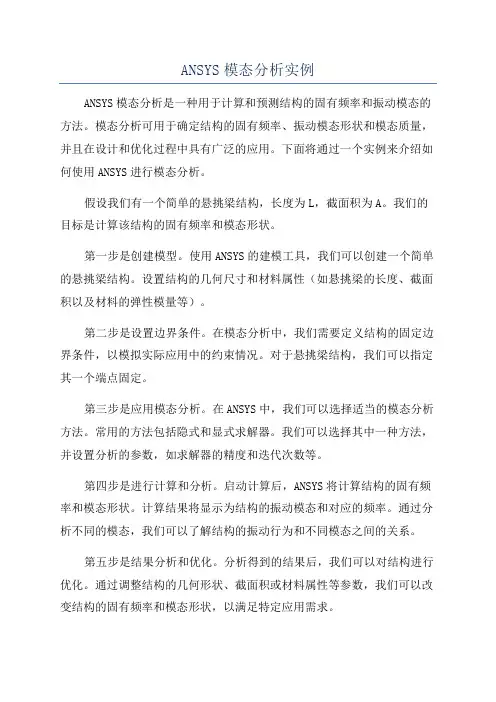

ANSYS模态分析实例ANSYS模态分析是一种用于计算和预测结构的固有频率和振动模态的方法。

模态分析可用于确定结构的固有频率、振动模态形状和模态质量，并且在设计和优化过程中具有广泛的应用。

下面将通过一个实例来介绍如何使用ANSYS进行模态分析。

假设我们有一个简单的悬挑梁结构，长度为L，截面积为A。

我们的目标是计算该结构的固有频率和模态形状。

第一步是创建模型。

使用ANSYS的建模工具，我们可以创建一个简单的悬挑梁结构。

设置结构的几何尺寸和材料属性（如悬挑梁的长度、截面积以及材料的弹性模量等）。

第二步是设置边界条件。

在模态分析中，我们需要定义结构的固定边界条件，以模拟实际应用中的约束情况。

对于悬挑梁结构，我们可以指定其一个端点固定。

第三步是应用模态分析。

在ANSYS中，我们可以选择适当的模态分析方法。

常用的方法包括隐式和显式求解器。

我们可以选择其中一种方法，并设置分析的参数，如求解器的精度和迭代次数等。

第四步是进行计算和分析。

启动计算后，ANSYS将计算结构的固有频率和模态形状。

计算结果将显示为结构的振动模态和对应的频率。

通过分析不同的模态，我们可以了解结构的振动行为和不同模态之间的关系。

第五步是结果分析和优化。

分析得到的结果后，我们可以对结构进行优化。

通过调整结构的几何形状、截面积或材料属性等参数，我们可以改变结构的固有频率和模态形状，以满足特定应用需求。

总结：以上是使用ANSYS进行模态分析的简要步骤。

通过模态分析，我们可以了解结构的振动特性，并优化结构以避免共振和振动问题。

ANSYS提供了强大的工具和功能，可帮助工程师进行模态分析和改进结构设计。

在实际应用中，模态分析对于航空航天、建筑工程和汽车工程等领域都有重要的应用价值。

ANSYS循环对称结构模态分析实例-简化齿轮的模态分析循环对称结构模态分析实例－简化齿轮的模态分析一、问题描述该实例是对一个简化的齿轮模型的模态分析。

齿轮在几何形状上具有循环对称的特征，因此在对其做模态分析时可以采用循环对称结构模态分析的方法。

要求确定齿轮的低阶固有频率。

已知的几何数据参见分析过程中的定义，材料特性数据如下：杨氏模量=2×108 N/m2泊松比=0.3密度=7.8×10-6 N/m3二、GUI方式分析过程第1 步：指定分析标题1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a Gear”，然后单击OK。

第2 步：定义单元类型1.选取菜单途径Main Menu>Preprocessor>Element Type>Add/Edit/Delete。

Element Types对话框将出现。

2.单击Add。

Library of Element Types对话框将出现。

3.在左边的滚动框中单击“Structural Shell”。

4.在右边的滚动框中单击“Elastic 4node 63”。

5.单击Apply。

6.在左边的滚动框中单击“Structural Solid”。

7.在右边的滚动框中单击“Brick 8node 45”。

8.单击OK。

9.单击Element Types对话框中的Close按钮。

第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>Material Props>-Constant-Isotropic。

Isotropic Material Properties对话框将出现。

2.在OK上单击以指定材料号为1。

第二个对话框将出现。

3.输入EX为2E8。

4.输入DENS为7.8e-6。

5.输入NUXY为0.3。
