颈动脉超声检查及诊断标准

颈动脉超声检查及诊断标准

4、血流速度
MAX：最大血流速度，测定频谱收缩
期最高峰
MIN：最小血流速度，测定频谱舒张
期最末点
MEAN：平均血流速度，测定时收缩早 期始至舒张期末期止，用包络 线沿一个心动周期的频谱勾划。
ICA/CCA比值
同侧颈 内动脉与颈总动脉收缩期血流速度比值 比值是提示颅内颈内动脉系统远端阻塞性病 变较有价值的诊断标准之一
图C 颈动脉超声检查体位及超声 检查颈动脉时探头位置
图D 颈动脉超声检查体位及超声 检查颈动脉时探头位置
二、检查方法 仰卧位。颈后垫枕后仰，头偏向对侧
A、B、C和D分别为前位、侧位、侧后位和超 后侧位 病人情况不允许时也可坐位、半坐位等
（一）、探头从颈根部向头侧移动作横向扫 查，显示颈总动脉近心端、中部、远端、颈
67.7±14.3
70.4±16.1
27.3±6.4
18.1±5.1
0.59±0.06
0.74±0.09
四、定量分析的指标
1 、血管内壁的厚度，正常值小于等于0.9mm 2 、斑块所致管腔的狭窄程度，即狭窄比值 （STEN%）（血管长轴测量） 公式：（D1-D2）/D1*100% D1：血管本身的内径 D2：血管狭窄处内径 3 、狭窄面积比值（血管短轴测量） 公式：（A1-A2）/A1 *100% A1：血管横截面本身的面积 A2：血管狭窄处剩余管腔面积
颈总、颈内、颈外的血流阻力 颈外>颈总>颈内 正常颈动脉阻力指数为0.5-0.75
若RI>0.75,提示外周阻力增加
<0.5则表示降低
至下颌角下缘的深面向上达颅底
颈内动脉在颅外无分支
颈外动脉
伴行于颈内动脉的前内侧 主要分支： 1 、甲状腺上动脉 2 、舌动脉 3 、面动脉 4 、咽升动脉 5 、枕动脉 6 、颞浅动脉 7 、上颌动脉

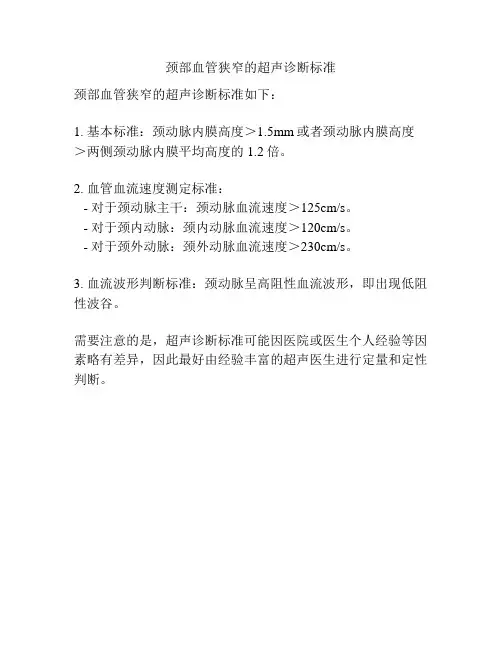

颈部血管狭窄的超声诊断标准

颈部血管狭窄的超声诊断标准

颈部血管狭窄的超声诊断标准
颈部血管狭窄的超声诊断标准如下：
1. 基本标准：颈动脉内膜高度＞1.5mm或者颈动脉内膜高度＞两侧颈动脉内膜平均高度的1.2倍。

2. 血管血流速度测定标准：
- 对于颈动脉主干：颈动脉血流速度＞125cm/s。

- 对于颈内动脉：颈内动脉血流速度＞120cm/s。

- 对于颈外动脉：颈外动脉血流速度＞230cm/s。

3. 血流波形判断标准：颈动脉呈高阻性血流波形，即出现低阻性波谷。

需要注意的是，超声诊断标准可能因医院或医生个人经验等因素略有差异，因此最好由经验丰富的超声医生进行定量和定性判断。

快收藏！颈部血管超声诊断（血流参数正常值、扫查方法及诊断标准）

快收藏！颈部血管超声诊断（血流参数正常值、扫查方法及诊断标准）

快收藏！颈部血管超声诊断（血流参数正常值、扫查方法及诊
断标准）
来源：综合整理自超声联盟、网络
（颈总动脉短轴彩色多普勒图像）
（颈总动脉短轴彩色多普勒图像）
（颈总动脉长轴彩色多普勒图像）
（颈总动脉长轴后壁 IMT自动测量）
（颈动脉彩超清楚显示内中膜厚度）
（颈动脉彩超清楚显示管腔血流充盈情况）
（颈动脉彩超清楚显示颈动脉分叉处）
（颈动脉硬化）
（颈动脉彩超清楚显示斑块位置、大小、形态）
（轻度狭窄显示血流束变窄）
（颈动脉中度狭窄）
（颈动脉重度狭窄）
（颈动脉完全闭塞）
（0 级）
（Ⅰ级）
（Ⅱ级）
（Ⅲ级）
全国数万超人都在这等你！。

颈部血管超声检查及诊断标准ppt课件

颈部血管超声检查及诊断标准ppt课件

二维结构
血管壁的三层结构： 内膜-- 内皮细胞组成 等回声 中膜— 平滑肌细胞 低回声 外膜-- 纤维组织 高回声 测量内-中膜厚度（IMT）
彩色多普勒血流显像（CDFI）
脉冲多普勒检测
1 取样门放置：
2
要置于管腔中心，在层流情况下，以窄门取样，原
则上取样门宽-----被探测血管腔内径的1/4-1/3。
颈部血管超声检查 及诊断标准
评估颈部血管解剖结构和血流动力学信息。
评估颈部动脉狭窄或闭塞性病变
检 对颈动脉狭窄介入治疗前后进行评估
查 超声引导下的颈动脉内膜剥脱术及术后动脉解
目 的
剖结构及血流动力学改变的随访评价
评价颈部血管的先天性发育不良
检测动脉瘤、动静脉瘘等血管结构及血流动力 学变化
检查方法
2 声束与血流方向间夹角应小于等于60度。
3、检测血流参数的部位检测均在血管长轴进行，选择血 流平稳不受生理因素影响的部位定量测量。
颈部动脉：距分叉部位2cm处 颈内动脉：距起始膨大部位远端1.0~1.5cm处 椎动脉：颈椎第5~4或4~3椎体间管腔内
正常颈总动脉（ CCA）血流及频谱
箭头所示为Ⅱ峰
体位：患者仰卧位。颈后垫枕后仰，头偏向对侧， 病人情况不允许时也可坐位、半坐位等
探头分别从前位、侧位、侧后位和超后侧位探查
（一）、探头从颈根部向头侧移动作横向扫查， 显示颈总动脉近心端、中部、远端、颈动脉分叉 处及颈内、颈外动脉
测量血管内径：测量从内膜内表面至外侧内膜 内表面的距离，以心脏收缩期为准
Байду номын сангаас
部
位：颈总动脉中部
颈内动脉距其窦1cm处
颈外动脉距分叉1cm处
观察各血管壁四周有无斑块 测量残腔大小、计算面积狭窄百分比

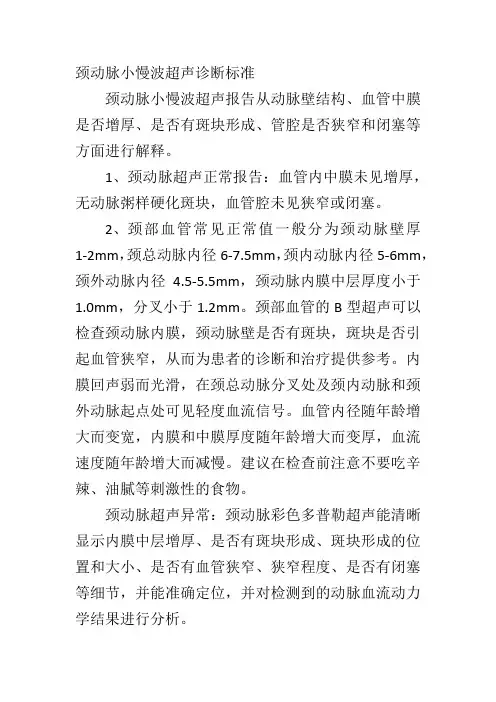

颈动脉小慢波超声诊断标准

颈动脉小慢波超声诊断标准

颈动脉小慢波超声诊断标准
颈动脉小慢波超声报告从动脉壁结构、血管中膜是否增厚、是否有斑块形成、管腔是否狭窄和闭塞等方面进行解释。

1、颈动脉超声正常报告：血管内中膜未见增厚，无动脉粥样硬化斑块，血管腔未见狭窄或闭塞。

2、颈部血管常见正常值一般分为颈动脉壁厚1-2mm，颈总动脉内径6-7.5mm，颈内动脉内径5-6mm，颈外动脉内径 4.5-5.5mm，颈动脉内膜中层厚度小于1.0mm，分叉小于1.2mm。

颈部血管的B型超声可以检查颈动脉内膜，颈动脉壁是否有斑块，斑块是否引起血管狭窄，从而为患者的诊断和治疗提供参考。

内膜回声弱而光滑，在颈总动脉分叉处及颈内动脉和颈外动脉起点处可见轻度血流信号。

血管内径随年龄增大而变宽，内膜和中膜厚度随年龄增大而变厚，血流速度随年龄增大而减慢。

建议在检查前注意不要吃辛辣、油腻等刺激性的食物。

颈动脉超声异常：颈动脉彩色多普勒超声能清晰显示内膜中层增厚、是否有斑块形成、斑块形成的位置和大小、是否有血管狭窄、狭窄程度、是否有闭塞等细节，并能准确定位，并对检测到的动脉血流动力学结果进行分析。

3、颈动脉超声报告主要用于脑血管病患者的检查，如果病人需要，可以去医院咨询医生。

不得自行解释，以免延误病情。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
