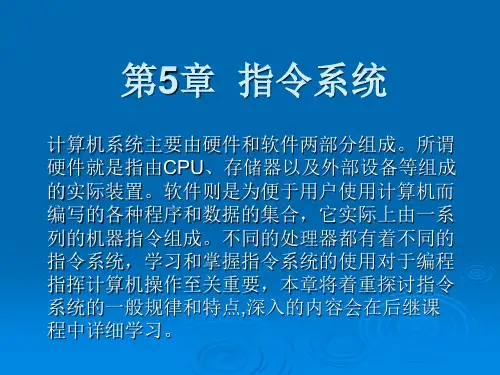

指令系统

第四章8086/8088寻址方式与指令系统
◆加法指令（ADD、ADC、INC ） ●ADD 指令
格式： ADD OPRD1，OPRD2 功能：OPRD1←OPRD1+OPRD2 说明：目的操作数可以是累加器、任一通用寄 存器或存贮器中的操作数。 举例：1 ADD AL，30 ADD AX，3000H ADD AX，SI ADD AL，DATA
第四章8086/8088寻址方式与指令系统
◆标志寄存器传送指令
• • • • LAHF (Load AH from Flag) SAHF (Store AH into Flag) PUSHF (Push the Flag) POPF (Pop the Flag)
标志寄存器PSW的定义
● LAHF
(Load AH from Flag) 指令
第四章8086/8088寻址方式与指令系统
二、 8088/8086指令系统
1、数据传送指令。 2、算术运算指令。 3、逻辑运算和位移指令。 4、控制转移指令。 5、串操作指令。 6、处理器控制指令。 7、输入/输出指令。
第四章8086/8088寻址方式与指令系统
（一）数据传送指令； 1、通用数据传送指令 2、地址传送指令 3、标志寄存器传送指令 ◆通用数据传送指令
第四章8086/8088寻址方式与指令系统
◆ 地址传送指令 LEA (Load Effective Address) LDS (Load DS with Pointer) LES (Load ES with Pointer) ● LEA 指令 格式： LEA OPRD1，OPRD2 功能： OPRD2的地址偏移量→OPRD1 说明：源操作数必须是一个内存操作数，目 的操作数必须是一个16位的通用寄存器。 举例： LEA BX，BUFR
◆减法指令（SUB、SBB、DEC、NEG、CMP） ● SUB 指令
格式：SUB OPRD1，OPRD2 功能：OPRD1←OPRD1-OPRD2
注意：可以从累加器中减去立即数；或从寄存器和内存操作数中
减去立即数；或从寄存器操作数减去寄存器或内存操作 数；或从寄存器或内存操作数减去寄存器操作数等。
传送指令 MOV(Move) 进栈指令 PUSH(Push onto the stack) 出栈指令 POP(Pop from the stack) 交换指令 XCHG(Exchange) 换码指令 XLAT(Translate) ●传送指令 MOV(Move) 汇编格式： MOV DST， SRC
举例：
SUB CX，BX SUB ［BP+2］，CL
影响到标志位： CF、OF、PF、SF、ZF、AF。
第四章8086/8088寻址方式与指令系统
● SBB 指令
说明：与SUB相类似，只不过在两个操作数相减时，还应 减去借位标志CF的当前值。与ADC一样，这条指令主要 用于多字节的减法运算，在前面的四字节加法运算的例 子中，若用SUB代替ADD，用SBB代替ADC，那么就可以实 现两个四字节的减法运算。该指令对标志位AF、CF、OF、 PF、SF和ZF都将产生影响。 ● DEC 指令 格式：DEC OPRD 功能：实现对操作数的减1操作 注意：操作数可以是寄存器的，也可以是内存的 （无符号二进制数）
说明：操作数可以是段寄存器(除CS)的内容、16位的通用寄存器 (标志寄存器有专门的出入栈指令)以及内存的16位字
第四章8086/8088寻址方式与指令系统
例： PUSH AX 设（SS）=4000H，（SP）=1126H，（AX）=0714H， 执行情况如图所示。
例： POP BX 设（SS）=4000H，（SP）=1124H， 执行情况如图所示。
MOV MOV MOV MOV AL， BUFFER AX ， ［SI］ [DI]， CX BX ， BLOCK[BP]
CPU寄存器与存贮器之间传送数据：
MOV MOV DS，DATA［SI+BX］ DEST［BP+DI］,ES
注意：不能用 CS、IP MOV 指令不能在两个存贮器单元 之间进行数据直接传送
★ 立即数传送至CPU的内部通用寄存器 MOV CL，6H； MOV AX，03FFH； MOV SI，057BH；
注意：只能使用：AX、BX、CX、DX、BP、SP、SI、DI
第四章8086/8088寻址方式与指令系统
★ CPU内部寄存器与存贮器(所有寻址方式)之间 的数据传送，
CPU的通用寄存器与存贮器之间传送数据：
ADD ADD ADD
BETA［SI］，100 BETA［SI］，AX BETA［SI］，DX
第四章8086/8088寻址方式与指令系统
注意3：该指令还可以实现存贮器操作数与立即数、累加 器或别的寄存器的内容相加，其和放回存贮单元 中。
影响到标志位： CF、OF、PF、SF、ZF、AF。 ● ADC 指令
第四章8086/8088寻址方式与指令系统
◆ 乘法指令（MUL、IMUL ） ● 无符号数乘法指令MUL
注意1：该指令可以实现累加器与立即数、累加 器与任一通用寄存器、累加器与存贮单 元内容相加，其和放回累加器中
第四章8086/8088寻址方式与指令系统
ADD ADD ADD ADD
BX，3FFH SI，AX DI，CX DX，DATA［BX+SI］
注意2：该指令也可以实现任一通用寄存器与立 即数、累加器或别的寄存器、存贮单元 的内容相加，其和放回寄存器中。
第四章8086/8088寻址方式与指令系统
●进栈指令 汇编格式： PUSH SRC 执行的操作：（SP）←（SP）-2， （（SP）+1和（SP））←（SRC）
说明：操作数可以是段寄存器(除CS)的内容、16位的通用寄存器 (标志寄存器有专门的出入栈指令)以及内存的16位字
●出栈指令 汇编格式： POP DST 执行的操作：（DST）←((SP)+1，(SP)) (SP) ←(SP)+2
是把变量BUFR的地址偏移量送到BX中。
第四章8086/8088寻址方式与指令系统
● LDS指令 格式： LDS OPRD1，OPRD2 功能：段地址送入DS，地址偏移量送入一个16位 的指针寄存器或变址寄存器。 说明：完成一个地址指针的传送 举例： LDS SI，[BX] 相当于下面三条指令：
MOV SI，［BX］ MOV AX， 2［BX］ MOV DS， AX
汇编格式： LAHF 执行的操作：（AH）←(PSW的低字节)
第四章8086/8088寻址方式与指令系统
● SAHF
(Store AH into Flag) 汇编格式： SAHF 执行的操作：（PSW的低字节）←(AH)
● PUSHF
(Push the Flag) 汇编格式： PUSHF 执行的操作： (SP)←(SP)-2 ((SP)+1和(SP)）←(PSW)
第四章8086/8088寻址方式与指令系统
执行的操作：（DST）←（SRC) 说明：传送的数据可以是字或字节，但SRC与DST的数据类型必须一 致。传送方向有着严格规定。不影响标志位。 例：MOV MOV MOV MOV MOV MOV MOV AX，DATASEG DS, AX AL，ADDR ADDR+1，AL SIOFFSET ADDR AL［SI］ [SI+1］，AL
第四章8086/8088寻址方式与指令系统
● INC 指令
格式：INC OPRD 功能：对操作数进行加1 举例： INC AL INC［SI］ 说明： 其操作数可以在通用寄存器中， 也可以在内存单元中。
影响到标志位：AF、OF、PF、SF、ZF 注意：对CF位不产生影
第四章8086/8088寻址方式与指令系统
说明：①通用存器与累加器之间
②通用寄存器之间、 ③通用寄存器与存贮器之间进行
注意；段寄存器不能作为一个操作数，
第四章8086/8088寻址方式与指令系统
举例：
XCHG XCHG XCHG XCHG XCHG AL，CL AX，DI BX，SI AX，BUFFER BX，DATA［SI］
第四章8086/8088寻址方式与指令系统
● POPF
(Pop the Flag)
汇编格式：
说明：专用指令
第四章8086/8088寻址方式与指令系统
（二）算术运算指令；
1、加法指令（ADD、ADC、INC ） 2、减法指令（SUB、SBB、DEC、NEG、CMP） 3、乘法指令（MUL、IMUL ） 4、除法指令（DIV、IDIV） 5、调整指令（AAA、AAS、AAD、 AAM、DAA、DAS ）
第四章8086/8088寻址方式与指令系统
举例 ★ 在CPU各内部寄存器之间传送数据。 MOV AL，BL MOV DL，CH MOV AX，DX MOV CX，BX MOV DX，BX MOV DX，ES MOV BX，DI MOV SI，BP
注意：CS和IP 不能使用
第四章8086/8088寻址方式与指令系统
第四章8086/8088寻址方式与指令系统
影响标志位：AF、OF、PF、SF、ZF（对CF无影响）
举例： DEC DEC BX [DI]
● NEG 指令
格式：NEG OPRD 功能：对操作数进行求补操作（用零减去操作数） 举例： NEG AL NEG MULRE
● CMP 比较指令
格式：CMP OPRD1，OPRD2
●换码指令 汇编格式： XLAT OPR 或 XLAT 执行的操作： (AL)←((BX)+(AL)) 例:在数据区中TABEL开始的存储区顺序存放着A～Z的 ASCII 码，将把字母从0开始的存放顺序号变为对应 字母的ASCII码值。 程序如下： TABEL DB ‘ABCDE…Z’ MOV BX， OFFSET TABEL MOV AL， 3 XLAT [TABEL]
第四章8086/8088寻址方式与指令系统
● LES指令 格式： LES OPRD1，OPRD2 功能：段地址送入ES，地址偏移量送入一个16位 的指针寄存器或变址寄存器。 说明：完成一个地址指针的传送 举例： LES DI， ABC 相当于下述三条指令。 MOV DI， ABC MOV AX， ABC+2 MOV ES， AX
第四章8086/8088寻址方式与指令系统
说明：★ 实现两个存储单元AR1与AR2之间的数据的互换又 可用堆栈操作程序段实现。 ★ 堆栈常用于子程序或中断的保护断点和现场。
第四章8086/8088寻址方式与指令系统
●交换指令
格式： XCHG OPRD1，OPRD 功能：将字节、字源操作数与目的操作数相交换
第四章8086/8088寻址方式与指令系统
3、用于内存操作数与立即数及任一寄存器中操作数之间 的比较。 CMP DATA，10 CMP COUNT［SI］,AX CMP POINTER[DI]，BX 注意： 当 没 有 溢 出 时 (OF=0) ， 若SF=0 ， 则AX≥BX ；若 SF=1, 则 AX<BX。 当 产 生 溢 出 时 (OF=1) ， 若 SF=0 ， 则 AX<BX ； 若 SF=1, 则 AX≥BX。 用逻辑表达式又可简化为： 若OF⊕SF=0,则AX≥BX。 若OF⊕SF=1,则AX<BX。
说明： 与ADD指令基本相同，只是在对两个操作数进行相加运 算时还应加上进位位的当前值。 举例：
第四章8086/8088寻址方式与指令系统
两个四字节数已分别放在首地址为FIRST和SECOND的 内存区中。每个数占4个存贮单元，存放时低字节在前， 高字节在后。那么用如下ADD和ADC指令就可实现四字节 数的相加，相加结果放入THIRD为首地址的单元中 MOV AX， FIRST ADD AX， SECOND MOV THIRD，AX MOV AX, FIRST+2 ADC AX，SECOND+2 MOV THIRD+2，AX
第四章8086/8088寻址方式与指令系统
说明： 1、用于累加器与立即数，累加器与任一通用寄存器或任 一内存操作数之间的比较。 CMP AL，100 CMP AX，SI CMP AX，DATA[BX] 2、用于任一寄存器与立即数或别的寄存器及任一内存操 作数之间的比较。 CMP BX，04FEH CMP DX，DI CMP CX，COUNT[BP]
