PT开口三角（三相五柱式电压互感器）的工作原理
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网
1 三相五柱式电压互感器的接地方式
信息请登陆:输配电设备网
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。信息来源:
图1 电压互感器二次通过b相及JB接地原理图信息来源:
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网
PT开口三角(三相五柱式电压互感器)的工作原理
PT开口三角（三相五柱式电压互感器）的工作原理
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网
1 三相五柱式电压互感器的接地方式
信息请登陆:输配电设备网
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。信息来源:
图1 电压互感器二次通过b相及JB接地原理图信息来源:
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV 以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。

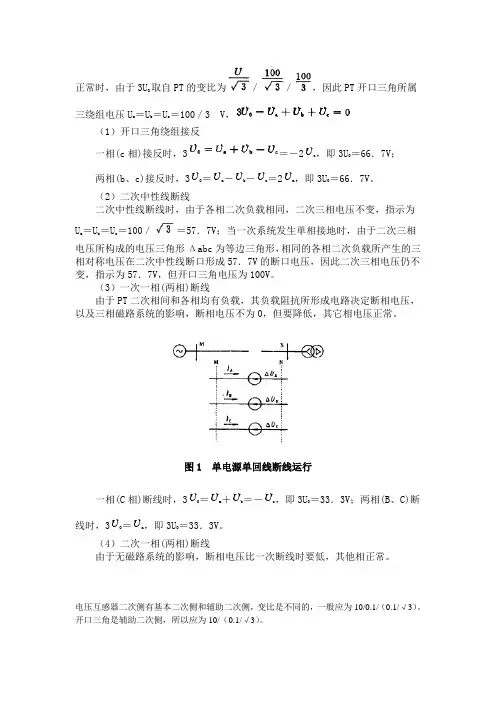

浅谈电压互感器开口三角电压
摘要：电压互感器（PT）的开口三角电压回路对电力系统中的保护的正常运行起着重要作用，开口三角电压回路接线错误将会引起继电保护装置的误动作或拒动。本文分析了电压互感器（PT）在直接接地系统和非直接接地系统中，发生故障时开口三角电压形成原理；总结了开口三角电压回路接线错误对继电保护的危害，并提出了防范措施以保证电网的安全稳定运行。
关键词：电压互感器；开口三角电压；接线错误；影响；防范措施；
引言
在电力系统中，PT是一二次系统的联络元件，能正确反映电气设备的运行情况。其中PT的开口三角电压回路在电力系统的保护中至关重要，若其接线错误将导致保护的拒动或误动，严重危及电力系统的稳定可靠运行。
1. 相关概念：
PT三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”中的dn与“db-dn”中的db相连，“db-dn”中的dn与“dc-dn”中的dc相连，从“da-dn”中的da与“dc-dn”中的dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。开口三角形端电压等于三相对地电压的向量和的。当三相对地电压平衡时，向量和等于零，开口电压理论上为零，但实际上因漏磁等因素的影响，一般开口电压不为零，而有几伏的不平衡电压。当发生接地故障时，三相对地电压不平衡，于是开口电压不再为零。
由于一般二次仪表的正常运行电压最高是100V，为了达到这个目标，就将PT变比作成固定形式。在非直接接地系统中，开口电压组额定电压作为100/3V，故PT的变比为（UN/√3）/（100/√3）/（100/3）V（UN为一次系统的额定电压）。在中性点直接接地系统中，开口电压绕组额定电压作为100V，故PT的变比为（UN/√3）/（100/√3）/（100）V。这样，无论是直接接地系统，还是非直接接地系统发生单相接地故障时（完全接地），开口电压都是100V。

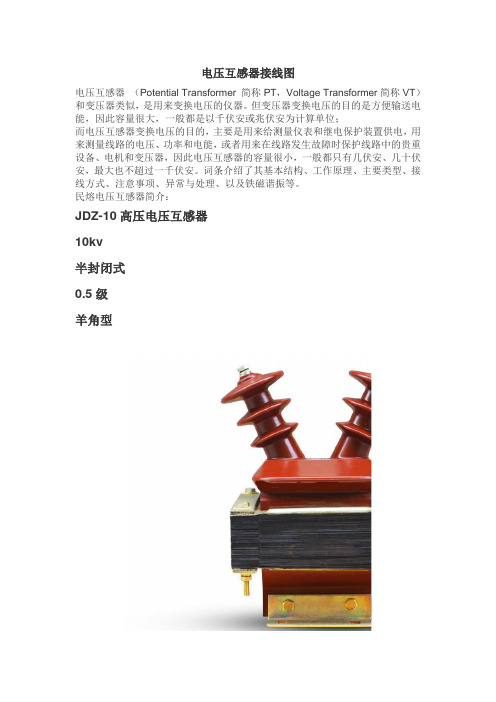

电压互感器接线图
电压互感器接线图及方式
电压互感器的接线方式很多，常见的有以下几种：电压互感器
（1）用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式
（2）用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
（3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
（4）电容式电压互感器接线形式。在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
使用须知
1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
PT开口三角（三相五柱式电压互感器）的工作原理
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
1 三相五柱式电压互感器的接地方式
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b 相接地和中性点接地两种方式，其接线方式见图1、2。信息来
源:
图1 电压互感器二次通过b相及JB接地原理图信息来
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网
绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。若单独从接地点引接零序方向继电器回路，则接线
PT开口三角(三相五柱式电压互感器)的工作电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压,向测量表计和继电器供电,其工作原理与变压器基本相同。电压互感器通常有单相、由于使用方法不同,各有优、缺点。三相五柱式电压互感器,是磁系统具有五个磁柱的三相三绕组电压互感器,广泛采用于大中型企业,具有低电压、过电压保护、低电压启动等各保护功能;备自投等所有电压继电器电压值均自电压互感器二次。
PT开口三角三相五柱式电压互感器的工作原理
PT开口三角三相五柱式电压互感器是一种常用的电力系统测量仪表，用于测量高压电网中的电压值。它具有结构简单、运行可靠、测量准确等
特点。下面将从工作原理、结构和特点等方面详细介绍PT开口三角三相
五柱式电压互感器。
一、工作原理
PT开口三角三相五柱式电压互感器的工作原理基于电磁感应。当高
压电网中的电压通过互感器的高压线圈时，产生的磁场将穿过低压线圈，
从而在低压线圈上感应出电压，通过测量这个感应电压，可以准确地确定
高压电网中的电压值。
具体来说，PT开口三角三相五柱式电压互感器由三相高压绕组、三
相低压绕组和PT接头构成。高压电网中的电压通过高压绕组的线圈产生
磁场，磁场再通过低压绕组的线圈，感应出低压绕组上的电压。为了保证
测量的准确性，PT接头必须保证高压线圈与低压线圈之间的电性能良好，以避免电阻、电感等因素的影响。
二、结构
PT开口三角三相五柱式电压互感器的主要结构包括高压绕组、低压
绕组和PT接头背板。高压绕组由高压绕组接线柱、PT接头、绝缘柱、支
撑环等组成，用于接收高压电网中的电压；低压绕组由低压绕组接线柱和
支撑环等组成，用于感应出测量信号；PT接头背板上固定有五个PT接头，用于连接高压绕组和低压绕组。
三、特点
1.结构简单：PT开口三角三相五柱式电压互感器的结构相对简单，
由于三角形结构的设计，使得电压互感器体积小，便于安装和维护。
2.运行可靠：PT开口三角三相五柱式电压互感器采用了优质的绝缘
材料和合理的绝缘结构，能够有效地隔离高压和低压绕组，保证了互感器
PT开口三角（三相五柱式电压互感器）的工作原理
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网
1 三相五柱式电压互感器的接地方式
信息请登陆:输配电设备网
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。信息来源:
图1 电压互感器二次通过b相及JB接地原理图信息来源:
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网

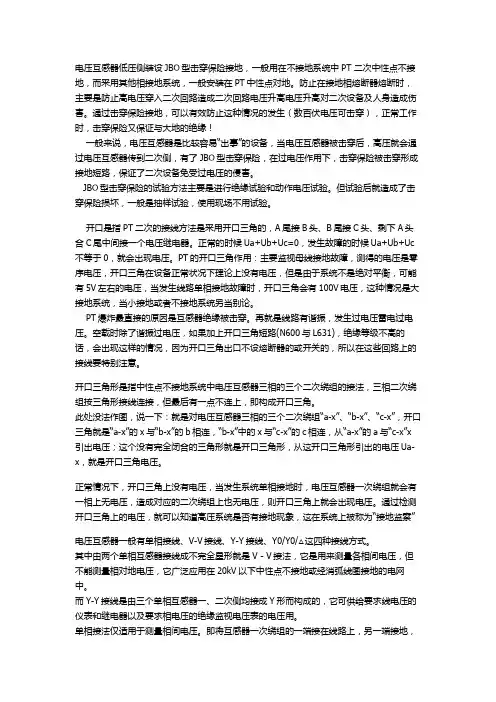

1.开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
简单说明下：就是对电压互感器三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”的dn与“db-dn”的db相连，“db-dn”中的dn与“dc-dn”的dc 相连，从“da-dn”的da与“dc-dn”dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”
开口三角接线的检查
(1)不能以检查3U。回路是否有不平衡电压的方法来确认3U。回路良好。
(2)不能单独依靠“六角图”测试方法确证3U。构成的方向保护的极性关系正确。
(3)可以包括电流及电压互感器及其二次回路联接与方向元件等综合组成的整体进行试验，以确证整组方向保护的极性正确。
(4)对于正常时采用自产3U。，而PT断线时采用外接3U。的保护装置一定要验证整组方向保护的极性正确。
(5)最根本的办法，是查清电压及电流互感器极性，所有由互感器端子到继电保护盘的联线和盘上零序方向继电器的极性，作出综合的正确判断。

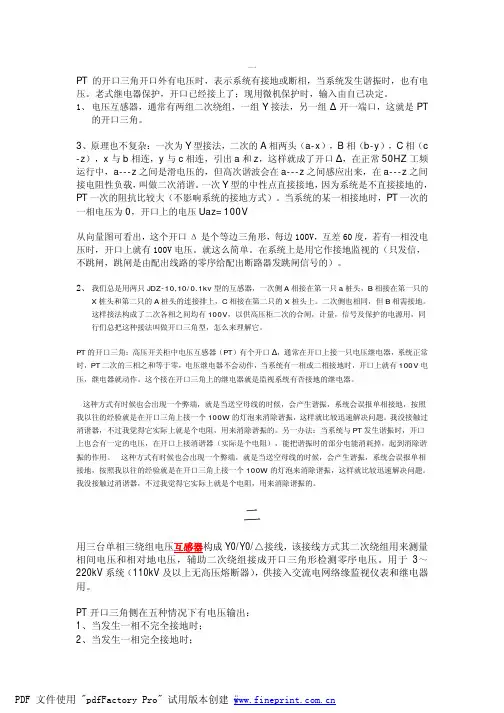

2.开口三角电压的作用
在三相PT的二次侧接成开口三角形,用以发生接地故障时做继电保护所用。
PT开口三角（三相五柱式电压互感器）的工作原理
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网
1 三相五柱式电压互感器的接地方式
信息请登陆:输配电设备网
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。信息来源:
图1 电压互感器二次通过b相及JB接地原理图信息来源:
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网
PT开口三角（三相五柱式电压互感器）的工作原理
2010/10/18 11:14
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网
1 三相五柱式电压互感器的接地方式
信息请登陆:输配电设备网
电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b 相接地和中性点接地两种方式，其接线方式见图1、2。信息来
源:
图1 电压互感器二次通过b相及JB接地原理图信息来
源:
图2 电压互感器二次不接地原理图信息来源:
1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网
1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。对中性点直接接地系统，可用辅助二次绕组的相电压同步。信息来自:
1.1.2 在保护回路中信息来源:
在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。②因为辅助信息请登陆:输配电设备网

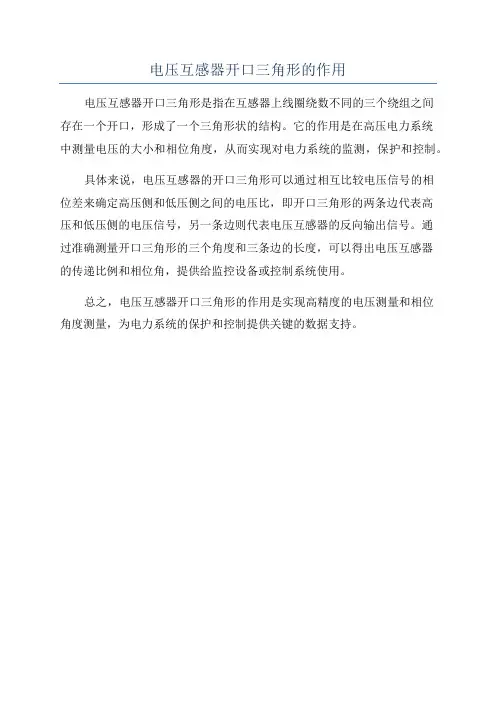

电压互感器二次侧开口三角的作用
电压互感器二次侧开口三角的作用是将电压互感器的二次侧信号传输出去，使得外部设备可以利用这个信号进行电能计量、保护及控制等相应操作。同时，开口三角还能够使得电压互感器的效果更加稳定可靠，避免了信号失真或干扰等问题的发生。
