B:midas civil

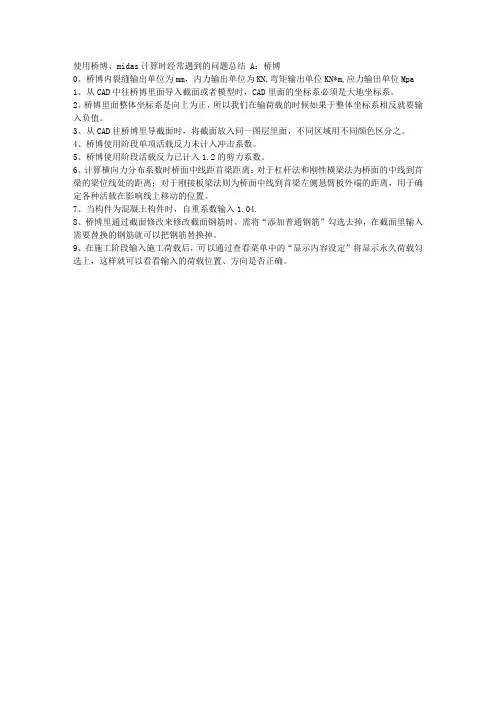

1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆(默认是这样),计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积,所以应该输入下1个阶段灌浆。

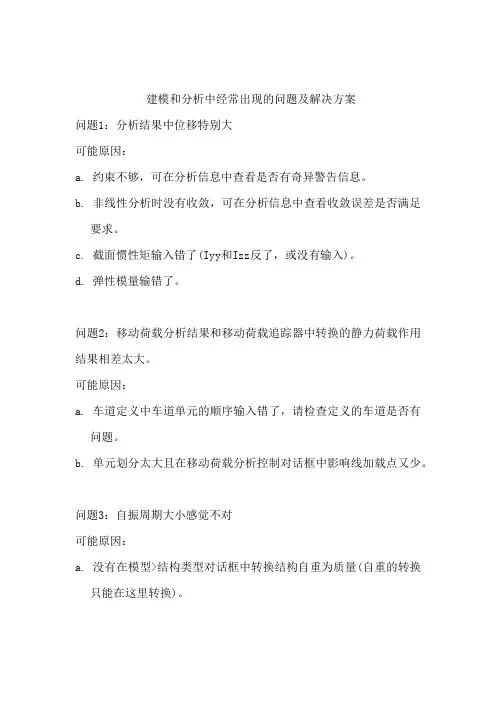

2、时间依存材料(徐变收缩)中28天零期混凝土立方体抗压强度标准值单位一定要看好,否则输入小了,总是提示你约束有误,我就犯了两回这样的错误,在边界条件上找了半天没有发现错误,其实是这个标号输入太小。
3、对于新手初次使用midas,一定要注意单位,记得一次有个同事在cad里划分好单元(单位mm),midas中定义的单位是m,导入后就是什么也没有,找了半天发现是单位不对,像用spc 计算截面特性同样应该注意这个问题。
4、在进行抗震分析时,如果阵型始终达不到质量的90%,建议在特征值分析控制中采用多重ritz 向量法。
5、静力荷载工况中除了温度和温度梯度,其他荷载都使用施工阶段荷载!!
6、预应力钢束特性值中导管直径如果输入错误(我曾经给输入大了100倍,主梁断面给扣了所剩无几),结果计算出恒载反力出现负值!!
7、移动荷载分析控制数据中计算位置杆系单元应点选内力(最大值+当前其他内力)及应力。
8、midas进行psc验算时,正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的,那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------
9、midas中支座沉降只能考虑竖向位移,不能考虑纵桥向及横桥向位移(在计算拱桥时需要考虑纵桥向位移)。这一点就不如桥博方便。
10、大家在用SPC计算截面属性时,当采用截面为薄壁截面时,需指定划分网格大小,否则划分不了。
11、midas截面中移动质心位置只是调整渲染效果图中图形让他对齐而已。
12、用midas计算梯度温度时用梁截面温度计算选择“预应力类型”时计算老是弹出错,建议选择一般截面,估计midas在后续版本中会更新这个错误的。
13、对于像斜拉桥、斜腿等结构其主梁一般是偏心受压构件,用桥博计算时输出的抗力都是轴力,而midas psc计算时输出的抗力确实弯矩,经咨询midas技术人员,midas中是按照纯弯构件计算,不过他也可以按照偏压构件计算,只不过要在一般设计参数中输入长度系数,自由长度等数据才可以。(对于梁的偏心距增大系数该如何取,感觉很困惑,桥博中和midas中都必须由设计人员自己确定,不过比对桥博和midas的结果,感觉差的比较多,不知道是不是一般参数中输的数据不对)
14、midas中使用阶段活载效应中已计入冲击系数,不信你可以看看长短期效应的组合系数就知道了。
15、大家使用spc计算截面性质,然后在往midas中导入截面,导完截面大家一定要检查一下导入截面的四个角点坐标是否正确,因为midas计算应力就是用这四个点,如果位置不对,则计算的应力也不正确。
中查看应力结果的问题关于midas建议参考midas帮助文件里面有详细的介绍。psc可以查看主应力,查看上下缘的正应力,从梁单元应力里查看就可以了吧
我把梁应力(psc)与梁单元应力的结果进行了对比,发现长、短期效应下上下缘的应力有差别,不知道取用哪一个
这个是两个同一种荷载组合下分别查看出的应力图,梁单元应力为11.16MPa而spc应力为11.58MPa,
【spc应力中多了腹板钢筋(竖向预应力钢筋)引起单元坐标系z轴方向正应】,本模型中没有腹板钢筋。
psc应力是验算应力,跟设计构件类型有关的,需对应规范,比如全预应力,部分预应力A类两者就不一样。但是梁单元应力是一样的。
看下psc各项结果和其对应的规范条文,你会更明白
在不进行PSC设计之前一般看梁单元应力图来确定钢束是否正确
《桥梁工程midas_Civil常见问题解答》对梁单元应力和梁应力(psc)的解释是:
梁单元应力——移动荷载分析根据最大轴力、最大弯矩计算正应力,施工阶段荷载分析考虑弹模变化计算截面正应力;
梁应力(psc)——移动荷载分析根据最大轴力、最大弯矩计算正应力,施工阶段荷载分析不考虑弹模变
化计算截面正应力。
两种应力计算方法中采用的截面特性均为考虑了截面钢筋的换算截面特性。
不过我试了一下自己以前做的预应力混凝土连续梁模型,两者应力大小是一样的。
梁单元应力梁单元应力PSC PSC设计中梁截面的应力桥梁内力图中的应力四者的区别问题集提到以最大轴力、最大弯矩和应力影响线计算这两种计算的不同点不谢谢了小弟理论知识不是很好最好举个例子希望知道的能给我解释下明白
(施工步骤)中应力计算截面采用考虑了当前施工阶段三、四种方式)梁单元应力图(第一、中截面采用没有考虑钢筋和钢束的(第二种方式)钢筋和钢束的换算截面,梁单元细部分析%以下,如果误差过大应查看10毛截面。两种方法根据钢筋和钢束配置的多少,误差应在模型,可能是别的原因。<梁单元应力>(<梁单元应力图><、MIDAS 中正应力图查看方式一:结果>→应力→): 1Sax:在单元局部坐标系x轴方向,轴力产生的轴向应力。
Ssy:在单元局部坐标系y轴方向,剪力Qy产生的剪应力。
Ssz:在单元局部坐标系z轴方向,剪力Qz产生的剪应力。
Sby:在单元坐标系y轴方向,使用弯矩Mz、截面数据Cyp、Cym计算的截面应力,输出的是两个数值中绝对值的较大值。
Sbz:在单元坐标系z轴方向,使用弯矩My、截面数据Czp、Czm计算的截面应力,输出的是两个数值中绝对值的较大值。
组合应力:轴力产生的应力加上两个方向弯矩产生的应力,计算位置是截面位置中的1、2、3、4点处的轴向应力。
相关的计算公式其中:A0——换算截面面积
Iyy0——换算截面绕截面局部坐标系y轴(横向)的惯性距
Izz0——换算截面绕截面局部坐标系z轴(竖向)的惯性距
Cyp0/Cym0——换算截面形心距左缘/右缘的距离
Czp0/Czm0——换算截面形心距顶缘/底缘的距离
Sy0(Sz0)——对中性轴的面积矩
by(bz)——对应坐标轴的腹板厚度
上述截面特性为经相关施工阶段或施工步骤钢筋和预应力换算后的换算截面
2、MIDAS 中正应力图查看方式二:<结果>→<梁单元细部分析>:
相关的计算公式其中:A——毛截面面积
Iyy——毛截面绕截面局部坐标系y轴(横向)的惯性距
Izz——毛截面绕截面局部坐标系z轴(竖向)的惯性距
Cyp/Cym——毛截面形心距左缘/右缘的距离
Czp/Czm——毛截面形心距顶缘/底缘的距离
注:上述截面特性为未经钢筋和预应力换算的截面,具体可查相关截面的特性值。
3、MIDAS 中正应力图查看方式三:<结果>→<分析结果表格>→<梁单元>→<内力> 结果为第一种方式的表格格式,数值同第一种方式输出的数值。
4、MIDAS 中正应力图查看方式四:<结果>→<桥梁内力图>
结果为第一种方式的图表格式,数值同第一种方式输出的数值,增加了容许应力。
希望对你有所帮助。
