铆工基本视图知识师傅:学徒:时间:视图基本知识一、正投影1.图例:2.特点:a)实形性:物体上平行于投影面的直线其投影反映直线的实长,平行于投影面的平面其投影反映了平面的真实形状。
b)聚集性:物体上垂直于投影面的直线其投影聚集为一点,垂直于投影面的平面聚集为一直线c)缩形性:物体上倾斜于平面的直线其投影小于直线的实长,倾斜于投影面的平面其投影小于平面的真实形状。

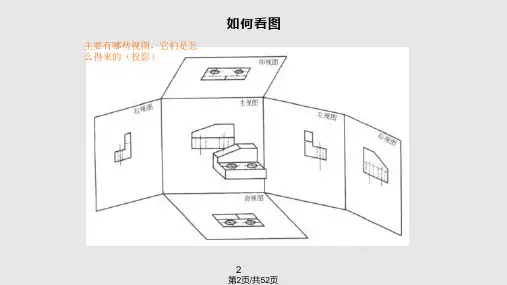

二、三视图由于仅有一个投影不能反映物体的真实形状,为了把物体的真实形状反映出来就需要增加另外两个视图。
1.图例:2.根据《机械制图国家标准规定》:a)主视图——由前向后在正投影面上所得的视图。
b)俯视图——由上向下在水平面上所得的视图。
c)左视图——由左向右在侧面投影面上所得的视图。
其中两个试图可以确定形状比较简单的物体,但大量比较复杂的物体、构建均需由三视图表达。
3.三视图的投影规律:长对正、高平齐、宽相等4.例题1:三通三、图线(补充)四、标注(中级)1.尺寸基准:确定尺寸位置的几何元素叫做尺寸基准。
空它分为设计基准和工艺基准。
一般情况下,零件的长、宽、高三个方向的尺寸,每个方向至少要有一个主要基准。
有时还要附加一些辅助基准。
常用的基准面有:安装面、重要的支撑面、端面、装配结合面、零件的对称面等。
常用的基准线有:零件上回转面的轴线等。
2.尺寸的分类:根据尺寸在投影图中的作用可以分为三类,即定形尺寸、定位尺寸、总体尺寸。
3.常见的尺寸标注符号φ——直径 R——半径 S——球面t——板厚∠——斜度——锥度4.形状和位置公差零件表面的实际形状对理想形状的变动量称为形状误差。
允许产生形状误差的最大值称为形状公差。
零件上有关联的表面、轴线之间实际位置对理想位置的变动量称为位置误差。
允许产生位置误差的最大值称为形状公差。
5.表面粗糙度:指零件表面粗糙的程度,准确地说,就是零件表面微观不平的程度6.常见的焊接符号几何作图方法一、等分线段(补充)几何作图是在图样或坯料上精确的绘制零件轮廓图形的方法。

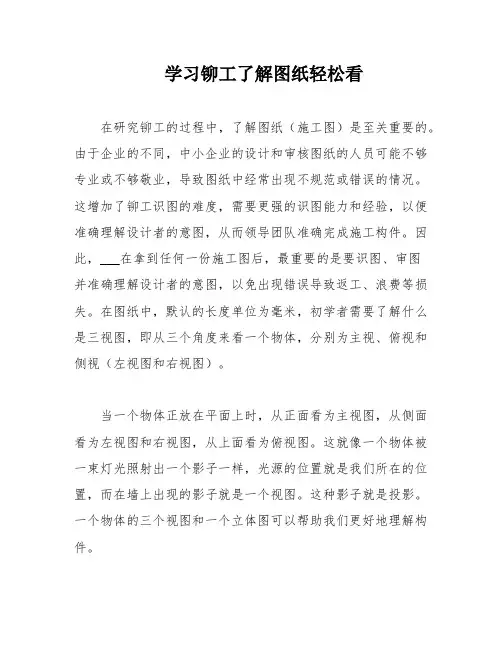

学习铆工了解图纸轻松看
在研究铆工的过程中,了解图纸(施工图)是至关重要的。
由于企业的不同,中小企业的设计和审核图纸的人员可能不够专业或不够敬业,导致图纸中经常出现不规范或错误的情况。
这增加了铆工识图的难度,需要更强的识图能力和经验,以便准确理解设计者的意图,从而领导团队准确完成施工构件。
因此,___在拿到任何一份施工图后,最重要的是要识图、审图
并准确理解设计者的意图,以免出现错误导致返工、浪费等损失。
在图纸中,默认的长度单位为毫米,初学者需要了解什么是三视图,即从三个角度来看一个物体,分别为主视、俯视和侧视(左视图和右视图)。
当一个物体正放在平面上时,从正面看为主视图,从侧面看为左视图和右视图,从上面看为俯视图。
这就像一个物体被一束灯光照射出一个影子一样,光源的位置就是我们所在的位置,而在墙上出现的影子就是一个视图。
这种影子就是投影。
一个物体的三个视图和一个立体图可以帮助我们更好地理解构件。
在比较复杂的构件中,如果三个视图无法明确表明构件中重要的部分,还会有辅助视图来配合,例如局部放大图、断面移出图和剖视图。
图纸中除了几个视图以外,还有几项重要部分,如技术要求、标题栏、明细栏和表格中的构件数量、重量、画图比例和用料清单等各种数据。
除了了解图纸的视图和结构,还需要了解图纸中的符号,如焊接符号、加工符号和标注方法。

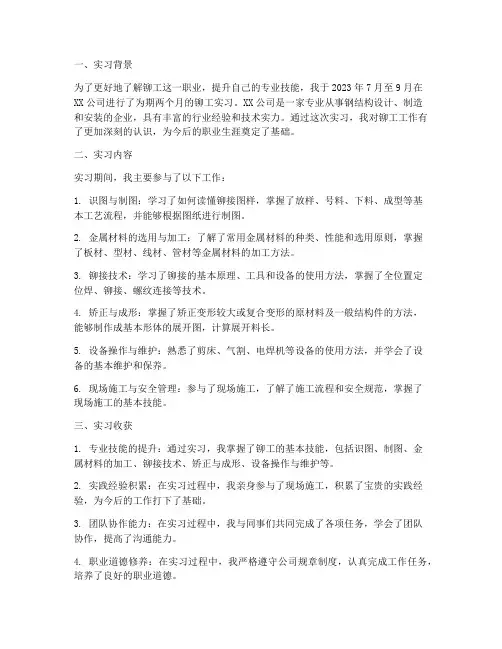

为了更好地了解铆工这一职业,提升自己的专业技能,我于2023年7月至9月在XX公司进行了为期两个月的铆工实习。
XX公司是一家专业从事钢结构设计、制造和安装的企业,具有丰富的行业经验和技术实力。
通过这次实习,我对铆工工作有了更加深刻的认识,为今后的职业生涯奠定了基础。
二、实习内容实习期间,我主要参与了以下工作:1. 识图与制图:学习了如何读懂铆接图样,掌握了放样、号料、下料、成型等基本工艺流程,并能够根据图纸进行制图。
2. 金属材料的选用与加工:了解了常用金属材料的种类、性能和选用原则,掌握了板材、型材、线材、管材等金属材料的加工方法。
3. 铆接技术:学习了铆接的基本原理、工具和设备的使用方法,掌握了全位置定位焊、铆接、螺纹连接等技术。
4. 矫正与成形:掌握了矫正变形较大或复合变形的原材料及一般结构件的方法,能够制作成基本形体的展开图,计算展开料长。
5. 设备操作与维护:熟悉了剪床、气割、电焊机等设备的使用方法,并学会了设备的基本维护和保养。
6. 现场施工与安全管理:参与了现场施工,了解了施工流程和安全规范,掌握了现场施工的基本技能。
三、实习收获1. 专业技能的提升:通过实习,我掌握了铆工的基本技能,包括识图、制图、金属材料的加工、铆接技术、矫正与成形、设备操作与维护等。
2. 实践经验积累:在实习过程中,我亲身参与了现场施工,积累了宝贵的实践经验,为今后的工作打下了基础。
3. 团队协作能力:在实习过程中,我与同事们共同完成了各项任务,学会了团队协作,提高了沟通能力。
4. 职业道德修养:在实习过程中,我严格遵守公司规章制度,认真完成工作任务,培养了良好的职业道德。
1. 理论与实践相结合:实习让我深刻体会到,理论知识是基础,但只有将理论知识与实际操作相结合,才能真正掌握一门技能。
2. 实践是检验真理的唯一标准:在实习过程中,我遇到了许多实际问题,通过不断尝试和摸索,找到了解决问题的方法,使我更加坚信实践是检验真理的唯一标准。
铆工个人总结铆工个人总结精选3篇(一)作为一名铆工,我在这个职业中总结出了以下重点:1. 技术熟练:作为铆工,必须掌握各种铆接技术,包括手动铆接、气动铆接和液压铆接等。
我通过长期实践和不断学习,提高了自己的技术水平,能够熟练操作各种铆接工具和设备。
2. 品质意识:我始终保持对工作品质的高度重视。
在铆接过程中,我会确保铆接位置准确、铆钉牢固,并进行全面的质量检查。
我会根据客户要求和标准进行严格的操作,以确保产品的质量和安全性。
3. 团队合作:在工作中,我不仅要和同事密切合作,还要和其他部门的员工进行协调。
团队合作对于完成工作任务至关重要,我会积极参与团队讨论,提供建设性的意见和解决方案。
4. 安全意识:铆接工作可能存在一定的安全风险,因此我始终保持高度的安全意识。
在进行铆接作业前,我会确保工作区域的安全,并使用适当的个人防护装备。
同时,我会定期参加安全培训,保持对安全规程的熟悉和遵守。
5. 沟通能力:作为铆工,与客户和同事之间的良好沟通至关重要。
我注重倾听和理解别人的需求,并用清晰的语言表达自己的观点。
我也善于解决沟通中的问题,确保工作进展顺利。
总的来说,作为一名铆工,我不仅具备了扎实的技术能力,还注重品质、团队合作、安全和沟通。
这些经验和特质使我能够胜任铆接工作,并为实现公司和客户的目标做出贡献。
铆工个人总结精选3篇(二)尊敬的领导和同事们:大家好!我是铆工小王,在过去的一年里,我有幸能够在公司从事铆工工作,现在我将向大家做个人年度总结。
首先,我要感谢公司对我的培养和信任,让我有机会在这个岗位上发展。
在过去的一年里,我努力学习铆工技术,不断提升自己的专业能力。
我参加了公司组织的培训和技术交流活动,通过学习和实际操作,我掌握了更多的铆工技术和操作要点,能够熟练地使用各种铆接工具和设备。
其次,我要感谢我的领导和同事们的支持和帮助。
大家都对我的工作给予了很多的指导和建议,让我在工作中不断进步。
我也和同事们共同合作,互相学习和交流经验,提高了自己的工作效率和水平。
学习铆工——了解图纸轻松看
焊工之家发帖交流拿赏钱回复【1】企业招聘请回复数字【4】商务合作QQ:1912006719投稿得稿费50-500元以上回复数字【5】
铆工的学习中,看懂图纸(施工图)是必不可少的,是基础中的基础,由于企业的不同,中小企业也颇多,设计,审核图纸人员的不专业跟不敬业,所以图纸中经常有很多的不规格或者错误出现,结果却加大了铆工识图的难度,需要更强更丰富的识图能力跟经验,去准确理解,明白设计者的意思,来领导大家准确完成施工构件。
所以铆工在拿过任何一份施工图后,识图,审图,准确明白设计者意图,是最重要的。
以免出现错误,导致返工,浪费等损失。
在图纸中,默认的长度单位为MM(毫米)初学者首先要了解一下什么是三视图,顾名思义,就是从三个角度来看一个物体,这三个角度叫它们主视,俯视,侧视(左视图,右视图)
当一个物体正放在一个平面上的时候,从正面看为主视图,从侧面看为左视图跟右视图,从上面看,为俯视图。
就如一个物体,被一束灯光照射出一个影子一样,光源的位置,就是我们所在的位置。
而在墙上出现的影子,则是一个视图。
这种影子,就是投影。
一个物体的三个视图,跟一个立体图。
当一个视图中,有虚线的时候,那么虚线是代表在这一个视图中,不能直接看到的,隐藏在中间或者后边的线或是边。
上图中是一个简单的例子,大同小异,简单的构件跟复杂的构件。
都是这样。
在比较复杂的构件中,如果3个视图无法明确表明构件中重要的部分,还会有辅助视图来配合,例如:局部放大图,断面移出图,剖视图。
图纸中,除了几个视图以外,还有几项重要部分:
技术要求,提示在制作这个构件中所要注意的技术信息。
标题栏,明细栏,表格中会有关于构件的数量,重量,画图比例,用料清单等等各种数据。
简单的了解了图纸的视图跟结构,还要了解一下图纸中的符号。
焊接符号跟加工符号跟标注方法。
注意要明确理解焊接标注的意思。
图纸中焊接焊缝的符号比较多,也包括加工符号,焊前加工符号等特殊符号,因为这些符号有很多是直接影响制作工艺的,所以一定注意明确理解,不确定的地方勤学勤问,多看多练,才能累计更多的识图经验,为做一个好铆工,打下坚实的基础。
