arcgis专题制图操作指导教程

完成以下四幅专题地图制作： 1、分区统计平若县粮食作物结构图 2、用质底法制作平凉市某区土地利用图（加格网） 3、用点值法制作中国各省人口分级图 4、制作中国各省GDP分布图 制图表达形式自行选择，如：图1可选择饼状图、柱 状图等。注意：保证基本的要素齐全
统计图法的地图设计
—平若县粮食作物结构图制作 1、打开Arcmap，加载平若县数据
数据加载
2、查看属性表，了解制图对象
右击图层， 打开属性表
行称之为“元组”，代表一条记录；列称之为“字段”，代表某一属性 如：在本属性表中，共有31条记录，对应31个乡镇；包含着每个乡镇ID号、乡名、 总产等9类属性。

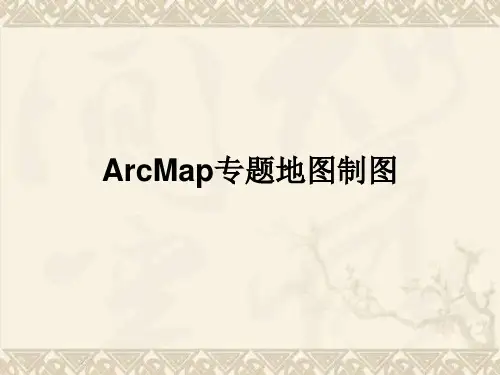

ArcMap专题地图制图
实习目的、原理、仪器与数据
• 实习目的
进一步熟悉制图软件ArcGIS的基本操作方法 掌握机助专题地图编制及设计过程
• 实习原理
地图符号设计：用图形、尺寸和色彩表示事物的 质量及数量。 专题制图的方法：统计图法、质底法、点值法、 分级统计图法、范围法、等值线法……
• 仪器与数据
计算机、ArcGIS软件，已矢量化的数据
实习内容
1.统计图法的地图设计 2.质底法的地图设计
3.点值法的地图设计 4.分级统计图法的地图设计
ArcGIS专题地图制图基本步骤
• 1.数据加载，(专题要素，底图要素)，并查看属性
表信息。 • 2. 属性表达，将专题要素图形表达出来。如 : 土地 利用类型、人口密度、产值分级等。 • 3. 地图整饰，在制图模式下添加标题、比例尺、 图例、指北针等要素。合理布局，合理配色。 • 4.地图输出，将制图结果导出保存。
3、修改各图层的显示颜色、线型等
填充颜色、轮廓宽度、 轮廓颜色设置
双击，弹出 图层符号属 性对话框 轮廓线 型设置
4、使用Labels标注引擎进行标注
标注位wk.baidu.com设置
5、使用Symbology静态符号对制图对象进行符号化处理
6、在LayOut模式下对地图进行布局
选择Layout 视图，以备 进行地图整 饰与出图
7.1、添加必要的地图要素
设定比例尺 插入图名、 图例、指北 针、比例尺
7.2、指北针设置
大小、颜色设置
7.3、比例尺设置
刻度间隔 数设置
单位选择 单位标注 位置 单位标注 属性设置
7.4、图例设置
1.选择需要显示 图例的图层
2.图例标题设置
3.图例边框、背 景等设置
7.5、图例整饰1
右击生成的图例选择property或双击图例
分级统计图法的地图设计
—全国GDP分级图
1.选择渐变色
2.选择制图对象 5.选择色阶
3.选择类 别数量
6.右击Label 点击Format Labels
7.设置小数 点位数
4.设置分类/ 分级断点值
图例整饰（加边框）
右击生成的图例点击property或双击图例
图例边 框、背 景、阴 影设置
作业要求
图例要素显示设置
7.5、图例整饰2
右击图例， 将图例转化 为图形
要素打散
8、专题图的输出
质底法的地图设计
—平凉市某区土地利用图制作
1.选择 唯一值
2.选择制图对象 3.选择色阶
格网添加
网格类型选择、公里网/经纬网
格网间距设置
格网修饰调整
纸张大小设置
页面设置 横向设置
点值法的地图设计
—中国各省人口分布图
