SW工程图转DWG不需映射不乱码 完美转换 solidworks

Sw转cad乱码解决办法
该方法前提是存在附件中的宏程序文件（ggzt1.vlx）。

1.首先打开sw，打开工程图，另存为dwg格式文件，不需要任何选项设置，直接另存为即可。

2.打开cad（以2006版cad为例），打开刚才转换的dwg文件，然后点击我们自己定义的按钮（下面有设置方法），保存文件即可解决乱码问题。

自定义按钮制作方法（以2006版cad为例）
1.首先打开cad绘图窗口（绘图环境）。

2.工具——加载应用程序——内容——添加，选择宏程序文件ggzt1.vlx（路径任意）。

如图1所示：
图1
3.视图——工具栏，如图2所示：
4.在命令列表中，选择“新建”，自定义用户界面右侧如图3所示：
5.在特性菜单中，名称（自己设置，随意），例如“正乱码”
宏后面选项，输入ggzt1下面图像可以自己选择一个小图标，任选，在上方可编辑图片属性。

设置完后，如图所示：
6.点击“应用”按钮结束。

7.在左侧命令列表中，选择自定义命令，如图所示：
8.鼠标拖动“正乱码”命令，到上方工具栏区域（具体位置根据个人喜好随意放置），例如放置在“绘图工具栏”中，如图所示：
9.点击确定结束设置，则在cad绘图工具栏中出现我们设置的自定义按钮，如图所示：
试验结果：
未转换前的cad图纸，如图所示：
转换后：。

Sw转cad乱码解决办法
该方法前提是存在附件中的宏程序文件（ggzt1.vlx）。

1.首先打开sw，打开工程图，另存为dwg格式文件，不需要任何选项设置，直接另存为即可。

2.打开cad（以2006版cad为例），打开刚才转换的dwg文件，然后点击我们自己定义的按钮（下面有设置方法），保存文件即可解决乱码问题。

自定义按钮制作方法（以2006版cad为例）
1.首先打开cad绘图窗口（绘图环境）。

2.工具——加载应用程序——内容——添加，选择宏程序文件ggzt1.vlx（路径任意）。

如图1所示：
图1
3.视图——工具栏，如图2所示：
4.在命令列表中，选择“新建”，自定义用户界面右侧如图3所示：
5.在特性菜单中，名称（自己设置，随意），例如“正乱码”
宏后面选项，输入ggzt1下面图像可以自己选择一个小图标，任选，在上方可编辑图片属性。

设置完后，如图所示：
6.点击“应用”按钮结束。

7.在左侧命令列表中，选择自定义命令，如图所示：
8.鼠标拖动“正乱码”命令，到上方工具栏区域（具体位置根据个人喜好随意放置），例如放置在“绘图工具栏”中，如图所示：
9.点击确定结束设置，则在cad绘图工具栏中出现我们设置的自定义按钮，如图所示：
试验结果：
未转换前的cad图纸，如图所示：
转换后：。

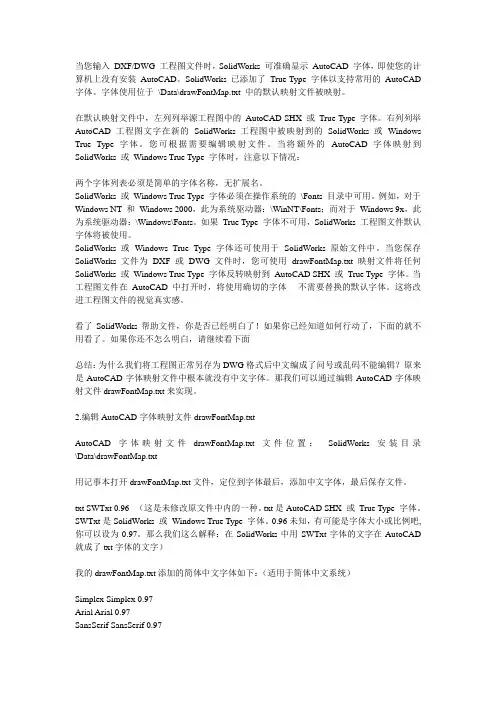

当您输入DXF/DWG 工程图文件时，SolidWorks 可准确显示AutoCAD 字体，即使您的计算机上没有安装AutoCAD。

SolidWorks 已添加了True Type 字体以支持常用的AutoCAD 字体。

字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。

在默认映射文件中，左列列举源工程图中的AutoCAD SHX 或True Type 字体。

右列列举AutoCAD 工程图文字在新的SolidWorks 工程图中被映射到的SolidWorks 或Windows True Type 字体。

您可根据需要编辑映射文件。

当将额外的AutoCAD 字体映射到SolidWorks 或Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。

SolidWorks 或Windows True Type 字体必须在操作系统的\Fonts 目录中可用。

例如，对于Windows NT 和Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于Windows 9x，此为系统驱动器：\Windows\Fonts。

如果True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。

SolidWorks 或Windows True Type 字体还可使用于SolidWorks 原始文件中。

当您保存SolidWorks 文件为DXF 或DWG 文件时，您可使用drawFontMap.txt 映射文件将任何SolidWorks 或Windows True Type 字体反转映射到AutoCAD SHX 或True Type 字体。

当工程图文件在AutoCAD 中打开时，将使用确切的字体- 不需要替换的默认字体。

这将改进工程图文件的视觉真实感。

看了SolidWorks帮助文件，你是否已经明白了！如果你已经知道如何行动了，下面的就不用看了。

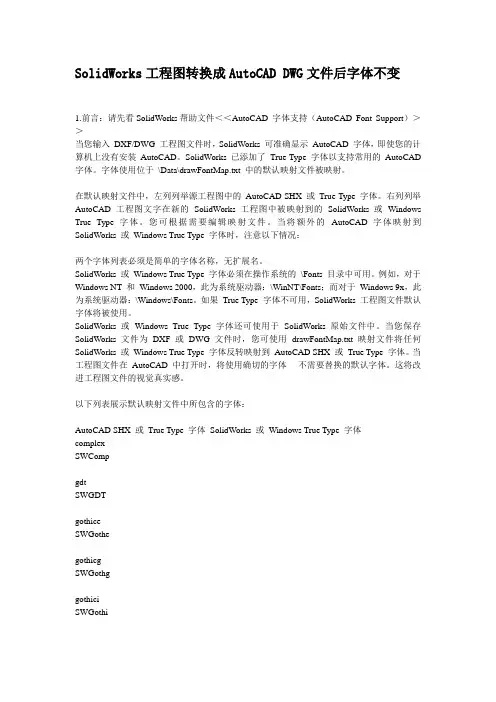

SolidWorks工程图转换成AutoCAD DWG文件后字体不变1.前言：请先看SolidWorks帮助文件＜＜AutoCAD 字体支持（AutoCAD Font Support）＞＞当您输入DXF/DWG 工程图文件时，SolidWorks 可准确显示AutoCAD 字体，即使您的计算机上没有安装AutoCAD。

SolidWorks 已添加了True Type 字体以支持常用的AutoCAD 字体。

字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。

在默认映射文件中，左列列举源工程图中的AutoCAD SHX 或True Type 字体。

右列列举AutoCAD 工程图文字在新的SolidWorks 工程图中被映射到的SolidWorks 或Windows True Type 字体。

您可根据需要编辑映射文件。

当将额外的AutoCAD 字体映射到SolidWorks 或Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。

SolidWorks 或Windows True Type 字体必须在操作系统的\Fonts 目录中可用。

例如，对于Windows NT 和Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于Windows 9x，此为系统驱动器：\Windows\Fonts。

如果True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。

SolidWorks 或Windows True Type 字体还可使用于SolidWorks 原始文件中。

当您保存SolidWorks 文件为DXF 或DWG 文件时，您可使用drawFontMap.txt 映射文件将任何SolidWorks 或Windows True Type 字体反转映射到AutoCAD SHX 或True Type 字体。

解决solidworks工程图转CAD图纸汉字乱码的问题我们在solidworks工程图转dwg文件时经常出现汉字乱码的问题，现在给大家分享一个小工具，可以解决这一问题，大家下载帖子附件的压缩文件。

然后按照下面的步骤来操作：1.打开压缩文件,分别处理（注意这里的格式是默认安装的格式，如果你安装位置发生变化，需要将文件放到相应的位置。

）a)复制"drawfontmap.txt"文件到"C:\ProgramFiles\SolidWorks\data"b)复制"HZFS.shx" 文件到"C:\ProgramFiles\ACAD2000\FONTS "c)复制"SolidWorks to dwg.txt"到一个目录,这里复制到"d:\SolidWorks files"2.打开SolidWorks工程图文件3.检查必要条件:工具---选项检查一下工程图中的文字设置是否为"仿宋_GB2312"登录/注册后可看大图4.文件另存为：dwg文件5.选项设置：click"选项",按照下图进行设置，注意"映射文件"，其他的项目按照图设置即可。

“版本”可以设定为“R2000~R2002”，随意。

"确定"对话框,返回.登录/注册后可看大图说明：以上的设置只需设置一次即可，不必每次都进行“选项”设置6.保存DWG文件.通过上面的操作就可以解决一般的solidworks工程图转cad汉字出现乱码的问题了。

solidworks工程图转cad图纸工具下载地址：。

SolidWorks工程图转成DWG格式，字体乱码解决方法SolidWorks工程图转成DWG格式后，经常会出现字体乱码或者出现”？？”或者“xxx”的现象,给大家造成很大的困扰。

通过以下的操作能够解决这一问题，与大家共享。

关于出现乱码的问题：请按一下步骤操作一下1）到solidworks安装目录里面设置一下,步骤如下:找到solidworks的安装目录：program file文件夹中的solidworks corp文件夹——solidworks文件夹——data文件夹——其中的一个drawfontmap的文本文件打开这个文本文件并拖到最后我在最后添上了宋体这一行第一纵行表示目标字体格式（在solidworks、solidworks2d editor、autocad中都有的字体，例如：宋体）第二纵行表示在solidworks中的字体，例如：宋体；第三纵行表示solidworks中的字体转换到DWG格式时的字体转换比例（可以仿照我这样设置）。

2）将打开solidworks软件新建一个零件，将选项—文档属性中的所有字体（尤其注释中的）全部设置成第一步骤中添加的字体，（如：宋体），然后绘制一个模型并保存；将绘制好的模型出一张工程图，在工程图中，将选项—文档属性中的所有字体（尤其注释中的）全部设置成第一步骤中添加的字体，（如：宋体），工程图绘制（尤其添上注释）完成之后保存为DWG格式文件，然后用solidworks 2d editor、drfsight或autocad软件打开。

注：建议分别新建零件、装配体和工程图模板，把其中所有字体都设置成第一步骤中添上的字体，例如：宋体；建议新建所需图纸格式，把其中包含的文字全部设置成第一步骤中添加的字体，例如：宋体。

3）OK!。

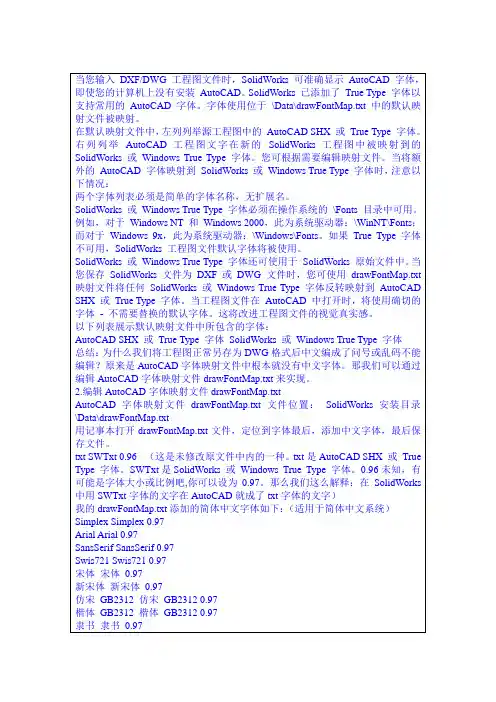

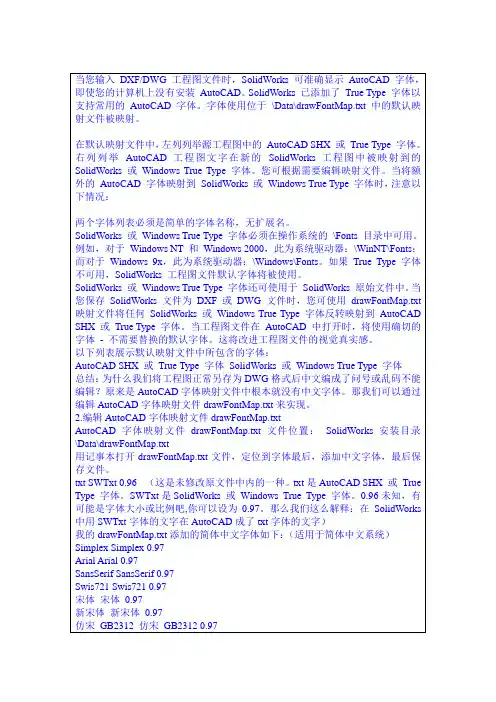

SolidWorks工程图转换成AutoCAD DWG文件后字体不变当您输入 DXF/DWG 工程图文件时，SolidWorks 可准确显示 AutoCAD 字体，即使您的计算机上没有安装 AutoCAD。

SolidWorks 已添加了True Type 字体以支持常用的 AutoCAD 字体。

字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。

在默认映射文件中，左列列举源工程图中的 AutoCAD SHX 或 True Type 字体。

右列列举 AutoCAD 工程图文字在新的 SolidWorks 工程图中被映射到的 SolidWorks 或 Windows True Type 字体。

您可根据需要编辑映射文件。

当将额外的 AutoCAD 字体映射到 SolidWorks 或 Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。

SolidWorks 或 Windows True Type 字体必须在操作系统的 \Fonts 目录中可用。

例如，对于 Windows NT 和 Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于 Windows 9x，此为系统驱动器：\Windows\Fonts。

如果 True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。

SolidWorks 或 Windows True Type 字体还可使用于 SolidWorks 原始文件中。

当您保存 SolidWorks 文件为 DXF 或 DWG 文件时，您可使用 drawFontMap.txt 映射文件将任何 SolidWorks 或 Windows True Type 字体反转映射到 AutoCAD SHX 或 True Type 字体。

当工程图文件在 AutoCAD 中打开时，将使用确切的字体 - 不需要替换的默认字体。

Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD打开时不需更改，图层和颜色都可一丝不差。

一、Solidworks工程图转CAD图一般转换1、打开需转换的Solidworks工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸”的字体应设置为英文字体，如“ Times NewRoman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。

（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。

最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。

3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。

打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。

“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。

4、保存drawfontmap.txt 文件。

5、操作：文件–另存为，保存类型为DWG 或DXF 就OK 了。

在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。

Solidworks工程图转CAD图纸全攻略出处：本站原创作者：佚名人气：6783次评论: 6 | 我要发表看法Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD打开时不需更改，图层和颜色都可一丝不差。

一、Solidworks工程图转CAD图一般转换1、打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。

（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。

最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。

3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。

打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。

“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。

4、保存drawfontmap.txt 文件。

5、操作：文件–另存为，保存类型为DWG 或DXF 就OK 了。

在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。

SolidWorks 工程图转DWG 操作步骤及常见问题发布时间：2013-12-12 09:01:291. 前言经常有用户问到SolidWorks工程图转为 DWG 格式后，文字、尺寸及线条不符合自己原有的习惯，有的甚至出现乱码。

其实这个在SolidWorks自带的帮助中也有讲到，可能不够连贯，所以看起来一知半解。

本文结合实例讲解SolidWorks 工程图转为 DWG 格式的操作步骤及常见问题。

2. SolidWorks工程图准备先在SolidWorks中打开需要转换的工程图。

打开【系统选项】，在文档属性中将“注解”、“尺寸”等所有字体设置好，如果企业标准没有特殊要求，强烈建议设置为同一种字体。

在这设置为“仿宋_Baby”，这是一种长仿宋字体，在网络上有下载。

如果在这是用默认设置或者字体种类过多（如有的用黑体，有的用仿宋，有的 3.5mm 的，有的 5mm），则在后面的 AutoCAD 或者 DWG Editor中设置就要麻烦点。

设置好后，最好是确认一下图纸中的字体没有另外特殊的字体设置。

（由此可见在出工程图之前，一个好模板及图纸格式是多么重要）。

3. 转换选项的设置选择【文件】-【另存为…】，选择保存类型为 Dwg，在打开的对话框中点击【选项…】按钮。

会弹出【输出选项】对话框。

输出选项对话框中各选项的意思：【版本】选择目标系统支持的类型。

SolidWorks DXF 和 DWG 转换程序支持包括AutoCAD 2007 在内的所有 AutoCAD®版本。

【字体】中可以设置转换后的文件的字体类型，可选择 TrueType 或仅限 AutoCAD 标准。

其中 TrueType 为标准的 Windows 字体，也就是 TTF 字体，而仅限 AutoCAD 标准则字体为矢量字体，也就是 SHX 字体。

在这里需要解释一下 SHX 字体和 TrueType 字体。

SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。

Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在AutoCAD打开时不需更改，图层和颜色都可一丝不差。

一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。

（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。

最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。

3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。

打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。

“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。

4、保存文件。

5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。

在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。

Sw转cad乱码解决办法
该方法前提是存在附件中的宏程序文件（ggzt1.vlx）。

1.首先打开sw，打开工程图，另存为dwg格式文件，不需要任何选项设置，直接另存为即可。

2.打开cad（以2006版cad为例），打开刚才转换的dwg文件，然后点击我们自己定义的按钮（下面有设置方法），保存文件即可解决乱码问题。

自定义按钮制作方法（以2006版cad为例）
1.首先打开cad绘图窗口（绘图环境）。

2.工具——加载应用程序——内容——添加，选择宏程序文件ggzt1.vlx（路径任意）。

如图1所示：
图1
3.视图——工具栏，如图2所示：
4.在命令列表中，选择“新建”，自定义用户界面右侧如图3所示：
5.在特性菜单中，名称（自己设置，随意），例如“正乱码”
宏后面选项，输入ggzt1下面图像可以自己选择一个小图标，任选，在上方可编辑图片属性。

设置完后，如图所示：
6.点击“应用”按钮结束。

7.在左侧命令列表中，选择自定义命令，如图所示：
8.鼠标拖动“正乱码”命令，到上方工具栏区域（具体位置根据个人喜好随意放置），例如放置在“绘图工具栏”中，如图所示：
9.点击确定结束设置，则在cad绘图工具栏中出现我们设置的自定义按钮，如图所示：
试验结果：
未转换前的cad图纸，如图所示：
转换后：。

Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD 打开时不需更换，图层与颜色都可一丝不差。

一、Solidworks工程图转CAD图通常转换1、打开需转换的Solidworks 工程图，先查看与设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”与“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他通常为华文仿宋、仿宋、宋体、或者黑体，我选的是“仿宋_GB2312 ”。

（按国家制图标准，事实上我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你务必牢记字体的名字，一个字符都不能错，等一会要用。

最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各类幅面大小都有不一致的字高要求。

3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。

打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。

“尺寸”的字体由于选择的是英文字体，列表中已有了，不需加入。

4、储存drawfontmap.txt 文件。

5、操作：文件–另存为，储存类型为DWG 或者DXF 就OK 了。

在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，假如你觉得满意下面的《设置映射文件——图层、线型》与高级篇《一键搞定——VBA宏》你能够不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks 工程图到AutoCAD 图纸的通常转换，这样转换出来的图纸能够满足通常的要求，但它所有的物体都是在同一图层上的，假如需要在AutoCAD 进一步编辑与打印比较烦恼。

Solidworks工程图转CAD图纸全攻略Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差。

一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。

（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。

最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。

3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。

打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。

“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。

4、保存 drawfontmap.txt 文件。

5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。

在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。

SolidWorks工程图转DWG格式图纸的映射方法SolidWorks工程图转DWG格式图纸的映射方法 , SolidWorks工程图经常需要转换成DWG格式的图纸，以便于和供应商或者客户交流，但是如果只是使用单纯的另存命令......SolidWorks工程图经常需要转换成DWG格式的图纸，以便于和供应商或者客户交流，但是如果只是使用单纯的另存命令，经常会有乱码出现，而且颜色单一、线型也不符合要求等情况出现。

在SolidWorks2009格式的工程图可以在转换DWG格式的时，映射字体、线型、及颜色，使用映射的方法可以最大程度的减少乱码现象，并保留线型和颜色及图层。

具体过程如下:1:字体映射进入SolidWorks的安装目录:进入SolidWorks\Data\ 打开drawfontmap.txt 如默认的solidWorks的图纸标注的字体为 Arail 需要在AutoCAD中，为宋体，则如下:宋体 Arial0.97请检查一下你们SolidWorks出的工程图，把所有用到的字体都做一个映射，即使是同样的字体，如SW工程图中的宋体 Autocad也是宋体，也要在文件中写上宋体宋体 0.97要想使用字体映射，请保证下图的选项被选中。

2:线型、颜色映射:在另存DWG格式时，点选项并在自定义映射时选择:"激活"选中后，点保存，会弹出以下的对话框:在以上的对话框中定义线条样式。

如果没有此方面的需求，可以不定义，将激活取消即可，如果需要映射，则设置完成后，点保存映射文件，定义一个路径。

然后确定。

如果不想每次都弹出上面的对话款，请在定义好后，选择在每次保存时不显示映射。

通过这以上两种方法，我们可以定义solidworks文件输出时的字体及线型。

实例演示:上图的工程图有两种字体 Arial 及宋体字体文件映射:线型及颜色映射用默认设置。

DWG效果如下:SolidWorks图纸里面的所有字体在DWG图纸中都已经映射成宋体了。

关于SOLIDWORKS工程图转DWG格式图纸后字体大小变化问题
在很多时候，尤其是不同公司产业交流的时候需要发送图纸，但当某一方缺失软件的是就需要将二维的图纸都转成DWG格式。

而许多的工程师在SOLIDWORKS工程图转换的时候会发现转换后dwg格式的图纸会有一定的变形，或字体大小不一或出现乱码等情况。

不时要炸开图纸来保证图纸的格式一致，面对这种情况少量的图纸可以以此方法来解决，但面对大量的图纸问题该如何解决呢？
其实出现这种问题的根本原因是转化过程中两者字体识别不一致导致的，因此我们需要修改对应的字体识别来根治这一问题。

首先在SOLIDWORKS的文件位置中找到字体管理的文本
将其复制到桌面进行备份，修改完成后在复制到原始位置进行替换
第一列代表转化后的字体，第二列代表SOLIDWORKS的字体，第三列代表两者的比例关系。

加入对应的字体名称。

将字体名称填充至文档当中。

文档保存后放置原始位置进行替换。

再次使用SOLIDWROKS工程图进行转化即可得到正常字体显示。

Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD 打开时不需更改，图层和颜色都可一丝不差.一、Solidworks工程图转CAD图一般转换1、打开需转换的Solidworks工程图,先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体,右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。

如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。

字体：“尺寸"的字体应设置为英文字体，如“ Times New Roman ”、“ Arial "等,其他一般为华文仿宋、仿宋、宋体、或黑体,我选的是“仿宋_GB2312 ”。

（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮)，选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错,等一会要用.最简单的办法是用鼠标右键的“复制”。

（注意：字体用得越少越好，不然转换时易出错)字体样式:常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。

3、在SolidWorks 安装目录下的data 目录中找到drawfontmap。

txt 文件，这就是转换的字体文件.打开它，在最后一行添加：你刚才复制的字体名+ 空格(随意）+ 你刚才复制的字体名.“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入.4、保存drawfontmap。

txt 文件。

5、操作：文件–另存为,保存类型为DWG 或DXF 就OK 了。

在AutoCAD 中打开刚才转换的DWG 的文件,应该转换的比较成功了,如果你觉得满意下面的《设置映射文件-—图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。

使用绘图软件，难免需要在不同品牌软件间进行格式转换，由solidworks 绘制的工程图转化为CAD图纸是较常见的应用，但是在此过程中时常出现乱码，以下是个人在使用过程中一边参考高手的制作方法和本人的一些小经验做出的总结，希望对大家的学习有所帮助。

交友QQ：472949862
交友邮件：zeng-xian-feng@
方法一：
1）首先将SW工程图文件另存为DXF文件；
2）使用CAD打开DXF文件；
3）点击“格式”-----------“文字样式”---------将所有“样式名”下的字体都改成宋体或仿宋；
4）保存文件为DWG格式即可；
方法二：

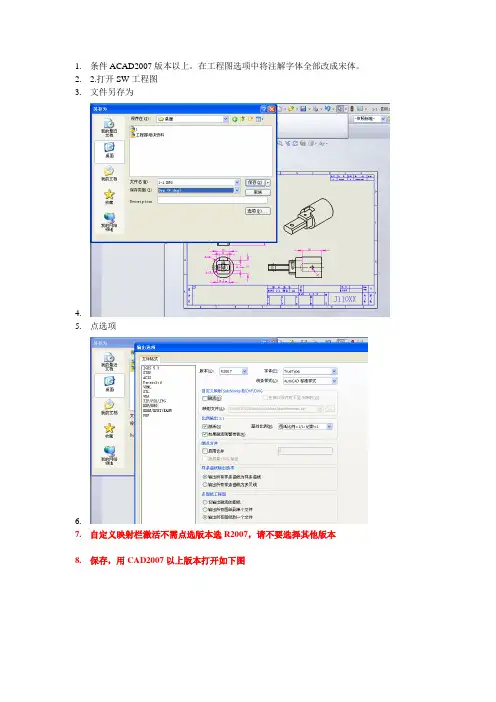

1.条件ACAD2007版本以上。

在工程图选项中将注解字体全部改成宋体。

2. 2.打开SW工程图
3.文件另存为
4.
5.点选项
6.
7.自定义映射栏激活不需点选版本选R2007，请不要选择其他版本
8.保存，用CAD2007以上版本打开如下图
10.解决乱码，完美转换如此简单。
