机械设计课程设计说明书一、教学目标本课程旨在让学生掌握机械设计的基本原理和方法，培养学生的创新意识和实践能力。
通过本课程的学习，学生将能够：1.理解机械设计的基本概念、原理和流程。
2.掌握机械设计中常用的数学计算和力学分析方法。
3.熟悉机械设计中常用的材料和工艺。
4.能够运用CAD软件进行简单的机械设计。
5.培养学生的创新思维和团队协作能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.机械设计的基本概念和原理：包括机械设计的目标、原则和方法等。
2.机械设计的数学计算和力学分析：包括尺寸计算、强度计算、运动学分析等。
3.机械设计中的材料和工艺：包括材料的选用、加工方法等。
4.CAD软件在机械设计中的应用：学习如何运用CAD软件进行机械设计。
5.创新设计和团队协作：培养学生的创新思维和团队协作能力。
三、教学方法为了提高教学效果，我们将采用多种教学方法，包括：1.讲授法：通过讲解机械设计的基本概念和原理，使学生掌握相关知识。
2.案例分析法：通过分析典型的机械设计案例，使学生了解机械设计的实际应用。
3.实验法：通过实验，使学生掌握机械设计中的材料和工艺。
4.讨论法：通过分组讨论，培养学生的创新思维和团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的多媒体课件，提高学生的学习兴趣。
4.实验设备：准备齐全的实验设备，确保学生能够顺利进行实验操作。
5.CAD软件：为学生提供CAD软件，方便学生进行机械设计实践。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和理解程度。
2.作业：布置适量的作业，要求学生按时完成，通过作业的完成质量评估学生的掌握程度。

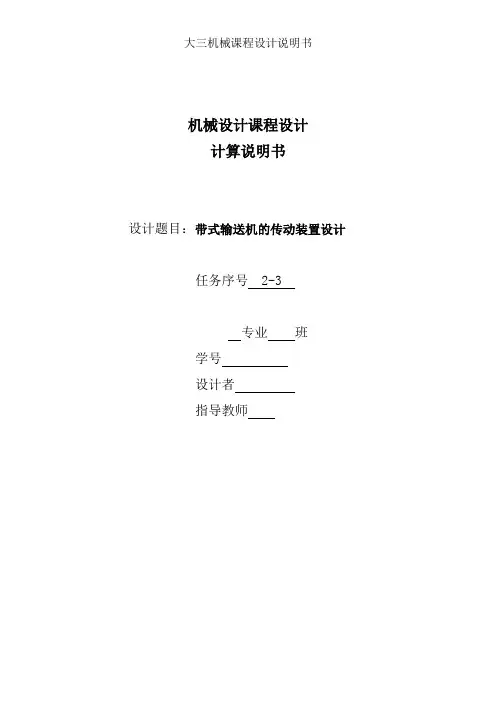

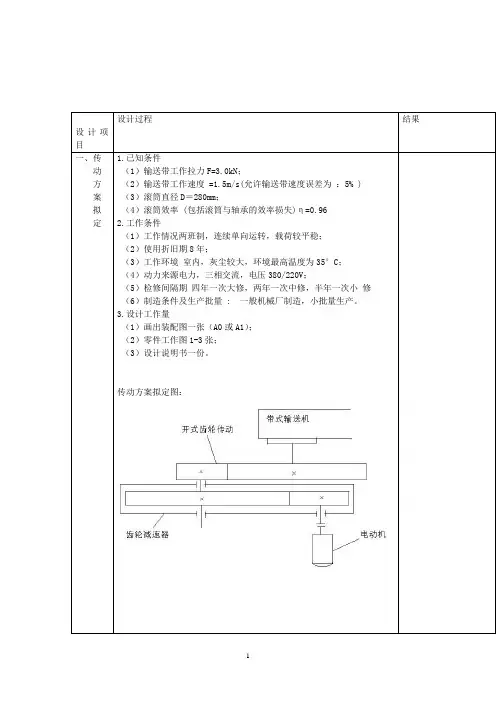

机械设计课程设计计算说明书设计题目：带式输送机的传动装置设计任务序号 2-3专业班学号设计者指导教师目录一、课程设计任务 ............................................................................... - 3 -二、传动装置总体设计 ....................................................................... - 4 -三、传动件设计 ................................................................................... - 8 -四、装配草图设计 ............................................................................. - 18 -五、轴的计算与校核 ......................................................................... - 20 -六、轴承基本额定寿命计算 ............................................................. - 27 -七、键的挤压强度校核计算 ............................................................. - 29 -八、箱体结构的设计 ......................................................................... - 30 -九、设计小结...................................................................................... - 32 - 附件一.................................................................................................. - 33 -一、课程设计任务设计题目：带式输送机的传动装置设计1 。

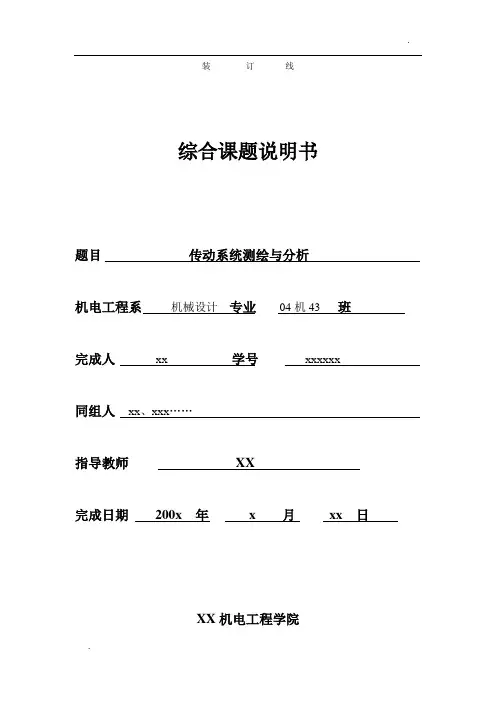

------------------------------------------装订线------------------------------------------综合课题说明书题目传动系统测绘与分析机电工程系机械设计专业04机43 班完成人xx 学号xxxxxx同组人xx、xxx……指导教师XX完成日期200x 年x 月xx 日XX机电工程学院目录课题任务书 (1)一、减速器结构分析 (1)1、分析传动系统的工作情况 (1)2、分析减速器的结构 (2)3、零件 (3)二、传动系统运动分析计算 (7)1、计算总传动比i；总效率 ；确定电机型号 (7)2、计算各级传动比和效率 (9)3、计算各轴的转速功率和转矩 (9)三、工作能力分析计算 (10)1、校核齿轮强度 (10)2、轴的强度校核 (13)3、滚动轴承校核 (17)四、装备图设计 (18)1、装备图的作用 (18)2、减速器装备图的绘制 (19)五、零件图设计 (22)1、零件图的作用 (22)2、零件图的内容及绘制 (22)参考文献 (25)04机电综合课题任务书学号：xxx 姓名：xxx 指导教师：xx同组姓名：xx、xxx、xxx、xx、xx一、课题：机械传动系统与分析二、目的综合运用机械设计基础、机械制造基础的知识和绘图技能，完成传动装置的测绘与分析，通过这一过程全面了解一个机械产品所涉及的结构、强度、制造、装配以及表达等方面的知识，培养综合分析、实际解决工程问题的能力，培养团队协作精神。
三、已知条件1．展开式二级齿轮减速器产品（有关参数见名牌）2．工作机转矩：300N.m，不计工作机效率损失。
3．动力来源：电压为380V的三相交流电源；电动机输出功率P=1.5kw。
4．工作情况：两班制，连续单向运行，载荷较平稳。
5．使用期：8年，每年按360天计。
6．检修间隔期：四年一次大修，二年一次中修，半年一次小修。
7．工作环境：室内常温，灰尘较大。
机械设计基础课程设计说明书
题目：带式输送机传动装置中的一级圆柱齿轮减速器
2009-2010学年第3学期
学院：工学院
专业：热能与动力工程
学生姓名：龙绪安
学号：08328030
起至日期：2010-7-13至2010-8-1
指导教师：高群
目录
A
课程设计任务书 (2)
B
计算过程及计算说明 (5)
一、传动方案拟定 (5)
二、电动机的选择 (5)
三、运动参数的计算 (6)
四、V带传动的设计计算 (6)
五、圆柱齿轮传动的设计计算 (7)
六、轴的设计计算 (8)
七、滚动轴承的选择计算 (10)
八、键的选择计算 (10)
九、联轴器的选择 (11)
十、润滑油及润滑方式的选择 (11)
十一、箱体设计 (11)
十二、总结 (12)
十三、参考文献 (12)
C
老师批点 (13)。

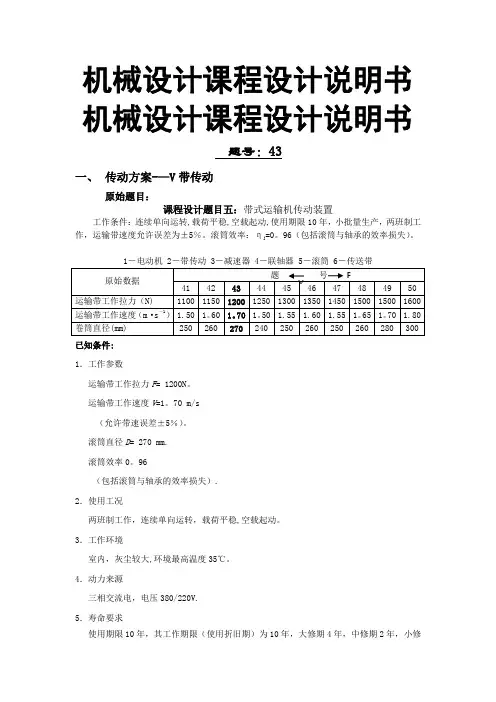

机械设计课程设计说明书 机械设计课程设计说明书题号：43一、 传动方案-—V 带传动原始题目：课程设计题目五：带式运输机传动装置工作条件：连续单向运转,载荷平稳,空载起动,使用期限10年，小批量生产，两班制工作，运输带速度允许误差为±5％。
滚筒效率：ηj =0。
96（包括滚筒与轴承的效率损失）。
1－电动机 2－带传动 3－减速器 4－联轴器 5－滚筒 6－传送带原始数据题 号 41 42 4344 45 46 47 4849 50运输带工作拉力（N)1100 1150 1200 1250 1300 1350 1450 1500 1500 1600 运输带工作速度（m ·s －1） 1.50 1。
60 1。
70 1。
50 1.55 1.60 1.55 1。
65 1。
70 1.80 卷筒直径(mm) 250 260 270 240 250 260 250 260 280 300已知条件: 1．工作参数运输带工作拉力F = 1200N 。
运输带工作速度V =1。
70 m/s（允许带速误差±5％）。
滚筒直径D = 270 mm. 滚筒效率0。
96（包括滚筒与轴承的效率损失）. 2．使用工况两班制工作，连续单向运转，载荷平稳,空载起动。
3．工作环境室内，灰尘较大,环境最高温度35℃。
4．动力来源三相交流电，电压380/220V. 5．寿命要求使用期限10年，其工作期限（使用折旧期）为10年，大修期4年，中修期2年，小修Fν期半年。
6．制造条件一般机械厂制造，小批量生产.二、选择电动机(1)确定电动机额定功率、工作功率(输出功率)动力来源：三相交流电，电压380/220V电动机是标准件，根据要求两班制，灰尘较大，最高温度35度，三相交流电，笼型异步，封闭式结构，电压380v，Y型根据，可得电动机额定功率因为总效率——为闭式齿轮传动效率（0.97);——带传动效率（0.96）--为滚动轴承效率(0。
机械设计基础课程设计计算说明书第一部分设计任务书机械设计课程设计任务书设计题目：输送传动装置的设计传动简图：原始数据：参数输出轴功率P/kW 输出轴转速n （r/min）数据 5.5 70工作条件：轻微振动载荷；单向传动；室内工作。
使用期限：长期使用。
生产批量：成批。
工作机速度（或转速）允许误差：±5%。
设计工作量：1.减速器装配图1张（A0或A1）；2.零件工作图：低速轴、大齿轮，共2张。
η2=0.98 η3=0.98 η4=0.95 ηv=0.96 ηa=0.849第二部分选择电动机2.1电动机类型的选择按照工作要求和工况条件，选用三相笼型异步电动机，电压为380V，Y型。
2.2确定传动装置的效率查表得：滚动轴承的效率：η2=0.98闭式圆柱齿轮的效率：η3=0.98开式圆柱齿轮的效率：η4=0.95V带的效率：ηv=0.96总效率ηa=ηv·η23·η3·η4=0.8492.3选择电动机容量工作机所需功率为电动机所需额定功率:输出轴转速：查课程设计手册表选取推荐的合理传动比范围，V带传动比范围为：2～4，一级圆柱齿轮传动比范围为：3～6，开式圆柱齿轮传动比范围为：4～6，因此合理的总传动比范围为：24～144。
电动机转速的可以选择的范围为n d=i a×n w=(24～144)×70=1680～10080r/min。
综合考虑电动机和传动装置的尺寸、价格、重量、和减速器、开式齿轮传动传动比等因素，选定电机型号为：Y132S2-2的三相异步电动机，额定功率P en =7.5kW ，满载转速为n m =2915r/min ，同步转速为n t =3000r/min 。
方案电机型号额定功率(kW)同步转速(r/min) 满载转速(r/min) 1 YE3-Y160L-8 7.5 750 720 2 Y160M-6 7.5 1000 970 3 Y132M-4 7.5 1500 1440 4Y132S2-27.530002900图3-1电机尺寸2.4确定传动装置的总传动比和分配传动比中心高外形尺寸 地脚安装尺寸地脚螺栓孔直径 轴伸尺寸 键部位尺寸 H L ×HDA ×BK D ×E F ×G 132475×315 216×1401238×8010×33i a =41.643 i v =3 i c =4i 1=3.47（1）总传动比的计算由选定的电动机满载转速n m和工作机主动轴转速n w，可以计算出传动装置总传动比为：（2）分配传动装置传动比取普通V带的传动比：i v=3取开式圆柱齿轮传动比：i c=4减速器传动比为2.5动力学参数计算1.电机轴的参数2.高速轴的参数3.低速轴的参数4.工作机轴的参数各轴转速、功率和转矩列于下表轴名称转速n/(r/min)功率P/kW转矩T/(N•m)电机轴2915 6.6821.88高速轴971.67 6.3562.41低速轴280.02 6.1208.04工作机轴70.01 5.74782.99第三部分V带传动的设计1.求计算功率P c由表9-7,查得工作情况系数KA=1.1可得2.选择带型根据P ca=7.35kW，和小带轮转速n1=2915,由图9-8，选用A型。

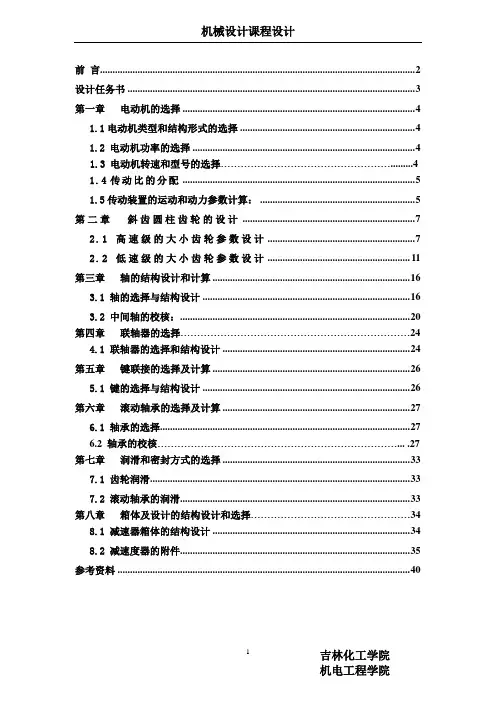

前言 (2)设计任务书 (3)第一章电动机的选择 (4)1.1电动机类型和结构形式的选择 (4)1.2 电动机功率的选择 (4)1.3电动机转速和型号的选择 (4)1.4传动比的分配 (5)1.5传动装置的运动和动力参数计算： (5)第二章斜齿圆柱齿轮的设计 (7)2.1高速级的大小齿轮参数设计 (7)2.2低速级的大小齿轮参数设计 (11)第三章轴的结构设计和计算 (16)3.1 轴的选择与结构设计 (16)3.2 中间轴的校核： (20)第四章联轴器的选择 (24)4.1 联轴器的选择和结构设计 (24)第五章键联接的选择及计算 (26)5.1 键的选择与结构设计 (26)第六章滚动轴承的选择及计算 (27)6.1 轴承的选择 (27)6.2 轴承的校核........................................................................... .27 第七章润滑和密封方式的选择 (33)7.1 齿轮润滑 (33)7.2 滚动轴承的润滑 (33)第八章箱体及设计的结构设计和选择 (34)8.1 减速器箱体的结构设计 (34)8.2 减速度器的附件 (35)参考资料 (40)前言本次课程设计于2011年6月23日开始，经历了三周时间的设计，时间仓促，设计任务较重。
设计过程中或多或少的存在一些错误。
希望广大审阅者提出宝贵意见，以便及时改正，力争达到合格要求。
本次设计的内容：明确课程设计的目的，内容和进行方式，机械设计的一般过程，课程设计中注意的一些问题。
具体的设计过程是审阅题目要求。
计算，核算，制图，最后修改。
总结等过程。
整个过程都要求严谨。
求实.经过细心计算.校核.具有一定参考价值。
这次课程设计经高路老师的指导，审阅，并提出宝贵意见，特此表示感谢。
参加本次课程设计的有姚璐、柴岩岩。
限于设计者水平有限，不妥之处欢迎审阅者指示。
姚璐、柴岩岩2011年6月设计任务书一、设计题目：二级展开式斜齿圆柱齿轮减速器二、工作条件及生产条件：1、该减速器用于带式运输机的传动装置。

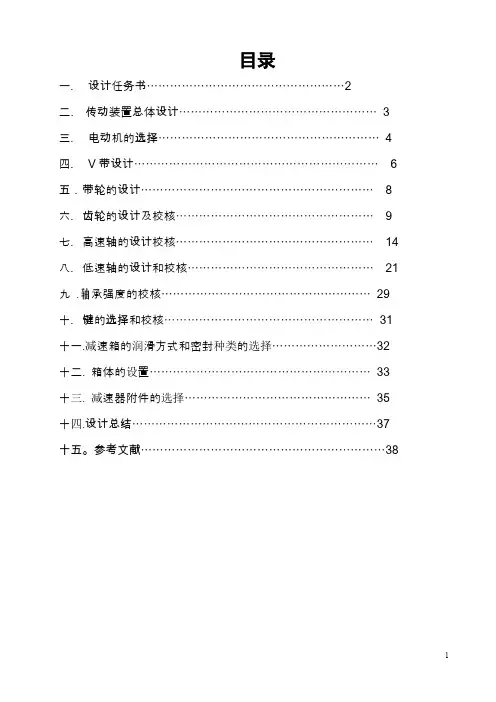

目录一．设计任务书 (2)二. 传动装置总体设计 (3)三．电动机的选择 (4)四．V带设计 (6)五．带轮的设计 (8)六．齿轮的设计及校核 (9)七．高速轴的设计校核 (14)八．低速轴的设计和校核 (21)九.轴承强度的校核 (29)十．键的选择和校核 (31)十一.减速箱的润滑方式和密封种类的选择 (32)十二. 箱体的设置 (33)十三. 减速器附件的选择 (35)十四.设计总结 (37)十五。
参考文献 (38)一．任务设计书题目A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。
载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在F中考虑）。
使用年限：十年，大修期三年。
生产批量：十台。
生产条件：中等规模机械厂，可加工7～8级齿轮及蜗轮。
动力来源：电力，三相交流（380/220）。
运输带速度允许误差：±5%。
设计工作量：1.减速器装配图一张（A3）2.零件图（1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______运输机带速V（m/s）____1.25_____ 卷筒直径D（mm）___500______已给方案三．选择电动机1．传动装置的总效率： η=η1η2η2η3η4η5式中：η1为V 带的传动效率，取η1=0.96； η2η2为两对滚动轴承的效率，取η2=0.99； η3为一对圆柱齿轮的效率，取η3=0.97; η为弹性柱销联轴器的效率，取η4=0.98； η5为运输滚筒的效率，取η5=0.96。
所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η=4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/minV 带传动的传动比范围为]4,2['1 i ;机械设计第八版142页 一级圆柱齿轮减速器的传动比为i2∈[8，10 ]；机械设计第八版413页 总传动比的范围为[16，40]； 则电动机的转速范围为[763,1908]; 3．选择电动机的型号：根据工作条件，选择一般用途的Y 系列三相异步电动机，根据电动机所需的功率，并考虑电动机转速越高，总传动比越大，减速器的尺寸也相应的增大，所以选用Y160M-6型电动机。
目录一．设计任务书 (2)二. 传动装置总体设计 (3)三．电动机的选择 (4)四．V带设计 (6)五．带轮的设计 (8)六．齿轮的设计及校核 (9)七．高速轴的设计校核 (14)八．低速轴的设计和校核 (21)九.轴承强度的校核 (29)十．键的选择和校核 (31)十一.减速箱的润滑方式和密封种类的选择 (32)十二. 箱体的设置 (33)十三. 减速器附件的选择 (35)十四.设计总结 (37)十五。
参考文献 (38)一．任务设计书题目A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。
载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在F中考虑）。
使用年限：十年，大修期三年。
生产批量：十台。
生产条件：中等规模机械厂，可加工7～8级齿轮及蜗轮。
动力来源：电力，三相交流（380/220）。
运输带速度允许误差：±5%。
设计工作量：1.减速器装配图一张（A3）2.零件图（1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______运输机带速V（m/s）____1.25_____ 卷筒直径D（mm）___500______已给方案三．选择电动机1．传动装置的总效率： η=η1η2η2η3η4η5式中：η1为V 带的传动效率，取η1=0.96； η2η2为两对滚动轴承的效率，取η2=0.99； η3为一对圆柱齿轮的效率，取η3=0.97; η为弹性柱销联轴器的效率，取η4=0.98； η5为运输滚筒的效率，取η5=0.96。
所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η=4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/minV 带传动的传动比范围为]4,2['1 i ;机械设计第八版142页 一级圆柱齿轮减速器的传动比为i2∈[8，10 ]；机械设计第八版413页 总传动比的范围为[16，40]； 则电动机的转速范围为[763,1908]; 3．选择电动机的型号：根据工作条件，选择一般用途的Y 系列三相异步电动机，根据电动机所需的功率，并考虑电动机转速越高，总传动比越大，减速器的尺寸也相应的增大，所以选用Y160M-6型电动机。
额定功率7.5KW ，满载转速971（r/min ）,额定转矩2.0（N/m ）,最大转矩2.0（N/m ）4、计算传动装置的总传动比和分配各级传动比总传动比ib=n/nw=971/47.7=20.3 式中：n 为电动机满载转速；wn为工作机轴转速。
取V 带的传动比为i1=3，则减速器的传动比i2=ib/3=10.03; 5．计算传动装置的运动和动力参数 6.计算各轴的转速。
Ⅰ轴：n1=n/i1=971/3=323.6 r/min; Ⅱ轴：n2=ni/6.76=47.7; r/min 卷筒轴：n3=n2=47.7 r/min 7.计算各轴的功率Ⅰ轴：P1=P ⨯η1=6.97⨯0.96=6.5184(KW); Ⅱ轴P2=P1⨯η2η3=6.5184⨯0.99⨯0.97=6.25(KW);卷筒轴的输入功率：P3=P2⨯η⨯η2=6.25⨯0.98⨯0.99=6.06(KW) 8．计算各轴的转矩电动机轴的输出转转矩：T1=9550⨯P/n=9660⨯6.97/971=68.5 N ·m Ⅰ轴的转矩：T2=T1*i1*η1*η2=68.5*3*0.96*0.99=195.3 N ·m Ⅱ轴的转矩：T3=T2⨯i2*η2⨯η3=195.3⨯6.76⨯0.99⨯0.97=1267.8N ·m 第二部分 传动零件的计算四.V 型带零件设计1.计算功率：75.95.73.1=⨯=⨯=P KACAPk A --------工作情况系数，查表取值1.3;机械设计第八版156页p --------电动机的额定功率2.选择带型根据75.9=P CA ，n=971,可知选择B 型；机械设计第八版157页 由表8－6和表8－8取主动轮基准直径 mm dd 1401=则从动轮的直径为 4202=d d据表8－8，取4502=b d mm3.验算带的速度1000601⨯=nv ddπ=10006097114014.3⨯⨯⨯=7.11m/s机械设计第八版157页 7.11m/s 〈25m/sV 带的速度合适4、确定普通V 带的基准长度和传动中心矩根据0.7(d d 1+d d 2)<a 0<2(d d 1+d d 2)，初步确定中心矩 机械设计第八版152页oa=1000mm5.计算带所需的基准长度：d L=212214/)(2/)(2addddad d d d -=++π=)10004/()140450(2/)140450(14.3100022⨯-++⨯+⨯=2950.6mm机械设计第八版158页由表8－2选带的基准长度L d =3150mm 6.计算实际中心距a2/)(0dodLLaa -+==2/)6.29503150(1000-+/2=1100mm机械设计第八版158页验算小带轮上的包角1αa d d d d /3.57)(18001201⨯--=α=09.163 o 90〉7.确定带的根数Z Z ＝kk p p plcaα)(0∆+ 机械设计第八版158页由min /971r n =， 3,1401==i mm d d 查表8－4a 和表8－4b得p=1.68，p 0∆=0.31查表8－5得：=k α0.955,查表8－2得：=k l 1.07，则Z ＝kk p p plcaα)(0∆+=9.75/(1.68+0.31)0.955 ⨯1.07=4.794 取Z=5根 8.计算预紧力vk pF q VZca20)15.2(500+-=α机械设计第八版158页查表8-3得q=0.18（kg/m ） 则2011.718.0)1955.05.2(511.775.9500⨯+-⨯⨯⨯=F =230.8N9.计算作用在轴上的压轴力==)2/sin(210αzF F p95.81sin 8.23052⨯⨯⨯=2285.2N 机械设计第八版158页五.带轮结构设计带轮的材料采用铸铁 主动轮基准直径1401=d d，故采用腹板式（或实心式），从动轮基准直径4502=d d，采用孔板式。
六．齿轮的设计1．选定齿轮的类型，精度等级，材料以及齿数； （1）.按传动方案，选用直齿圆柱齿轮传动；(2).减速器运输机为一般工作机器，工作速度不是太高，所以选用7级精度（GB10095-88）；(3).选择材料。
由表10-1可选择小齿轮的材料为45Gr(调质)，硬度为280HBS ，大齿轮的材料为45刚（调质），硬度为240HBS ，二者的材料硬度相差为40HBS 。
(4).选小齿轮的齿数为24，则大齿轮的齿数为24⨯6.76=162.24，取2Z =1632按齿面接触强度进行设计 由设计公式进行计算，即1t d ≥ 机械设计第八版203页选用载荷系数tK=1.3计算小齿轮传递的转矩mm N nPT/109684.12480/518.6105.95/105.95451151⨯=⨯⨯=⨯=由表10-7选定齿轮的齿宽系数1=dφ；机械设计第八版205页由表10-6查得材料的弹性影响系数ZE=189.812MPa由图10-21d 按齿面硬度查得小齿轮的接触疲劳强度极限σ1lim H =600Mpa ；大齿轮的接触疲劳强度极限σ2lim H =550MPa 3.计算应力循环次数N1=L n h j 160=60⨯323.6⨯1⨯（24⨯365⨯10）=1.7⨯910；机械设计第八版206页2N=2.522⨯910/6.76=91037.0⨯ 取接触疲劳寿命系数1HN K =0.89, 2HN K=0.895;机械设计第八版207页4.计算接触疲劳许用应力。
取失效概率为1%，安全系数S=1，得[]S KHN H1lim 11σσ==534 []SKHN H2lim 22σσ==492.25机械设计第八版205页 5.计算接触疲劳许用应力。
1)试算小齿轮分度圆的直径td1，带入[]Hσ中较小的值1td ≥234)25.4928.189(76.676.71109684.123.1⨯⨯⨯⨯31=71mm(1)计算圆周的速度V10006011⨯=ndV tπ=1000606.3237114.3⨯⨯⨯=1.20mm/s(2)计算齿宽btddb 1φ==1⨯71mm=71mm(3)计算齿宽和齿高之比。
模数11zd mt t==2.95 mm齿高t m h 25.2==2.25⨯2.95=6.63 mm=h b 58.63.70=11 (4）计算载荷系数。
根据V=1.2mm/s;7级精度，可查得动载系数vk =0.6；机械设计第八版194页直齿轮 ααF K=H k=1;可得使用系数 Ak=1;机械设计第八版193页用插图法差得7级精度，小齿轮相对支承非对称布置时，βH k =1.423；机械设计第八版196页 由=hb 10.68，βH k=1.423 可得βF K=1.36故载荷系数βαH H VAKKKKK ⨯⨯⨯==423.116.01⨯⨯⨯=0.8538机械设计第八版192页(5）按实际的载荷的系数校正所算得的分度圆直径。
311tt KKdd==33.18538.071=61.6mm (6）计算模数m 。
11zd m ==246.61=2.56； 6．按齿根弯曲强度设计 弯曲强度的计算公式 []321)(12σφFSa Fa dY Y z KT m ≥；机械设计第八版201页（1）确定公式内各计算数值1)查表可得小齿轮的弯曲疲劳强度极限1FE α=500Mpa;大齿轮的弯曲强度极限2FE α=380 Mpa 机械设计第八版209页2）查表可得弯曲疲劳寿命系数1FN K =0.86, 2FN K=0.87；3）计算弯曲疲劳许用应力。
取弯曲疲劳安全系数S=1.4，由式可得[]S KFE FN 111Fαα== 4.150086.0⨯=307.14 Mpa []SKFE FN 222Fαα==4.138087.0⨯ =236.14 Mpa 计算载荷系数K βαF F VAKKKKK == 36.116.01⨯⨯⨯ =0.816查取齿形系数。
查得 =1Fa Y2.65 =2Fa Y2.06机械设计第八版200页 6)查取应力校正系数。
查表可得1Sa Y= 1.58 2Sa Y=1.97机械设计第八版200页计算大，小齿轮的[]σFSaFaYY 并加以比较。
