最新热交换器原理与设计期末复习重点..

0绪论一、定义1、热交换器：在工程中，将某种流体的热量以一定的传热方式传递给他种流体的设备。

2、换热过程：在炼油、化工生产以及绝大多数工艺过程中都有加热、冷却和冷凝过程。

3、注意：在热交换器中至少有两种流体参加换热。

一种流体温度较高，放出热量，另一种流体温度较低，吸收热量。

二、热交换器在工程中广泛应用1、锅炉设备中的：过热器、省煤器、空气预热器；2、电厂热力系统中的：凝汽器、除氧器、给水加热器、冷水塔等；3、制冷工业中：蒸汽压缩式制冷机或吸收式制冷机中的蒸发器、冷凝器；4、冶金工业中高炉中的：热风炉，炼钢和轧钢生产工艺中的空气或煤气预热；5、制糖工业和造纸工业中的：糖液蒸发器和纸浆蒸发器。

三、衡量换热器的指标1、传热效率高（传热系数大）2、结构要紧凑（比表面积：传热面积与换热设备体积之比。

要大）3、要节省材料（比重量：单位体积消耗材料。

要小）4、压力降要小（流动阻力小）5、要求结构可靠、制造成本低、便于安装检修、使用周期长。

四、热交换器的分类1. 按照用途来分类（1）加热器：用于把流体加热到所需温度，被加热流体在加热过程中不发生相变。

（2）预热器：用于流体的预热，以提高整套工艺装置的效率。

（3）过热器：用于加热饱和蒸汽，使其达到过热状态。

（4）蒸发器：用于加热液体，使其蒸发汽化。

（5）再沸器：用于加热已被冷凝的液体，使其再受热汽化。

为蒸馏过程专用设备。

（6）冷却器：用于冷却流体，使其达到所需温度。

（7）冷凝器：用于冷却凝结性饱和蒸汽，使其放出潜热而凝结液化。

（8）再热器：用于电厂再热循环。

（9）回热器：用于冷凝液的过冷。

（10）省煤器：用于加热锅炉的给水。

2. 按照制造的材料分类（1）金属材料换热器由金属材料加工制成的换热器。

常用的材料有碳钢、合金钢、铜及铜合金、铝及铝合金、钛及钛合金等。

因金属材料导热系数大，故此类换热器的传热效率高。

（2）非金属材料换热器有非金属材料制成的换热器。

常用的材料有石墨、玻璃、塑料、陶瓷等。

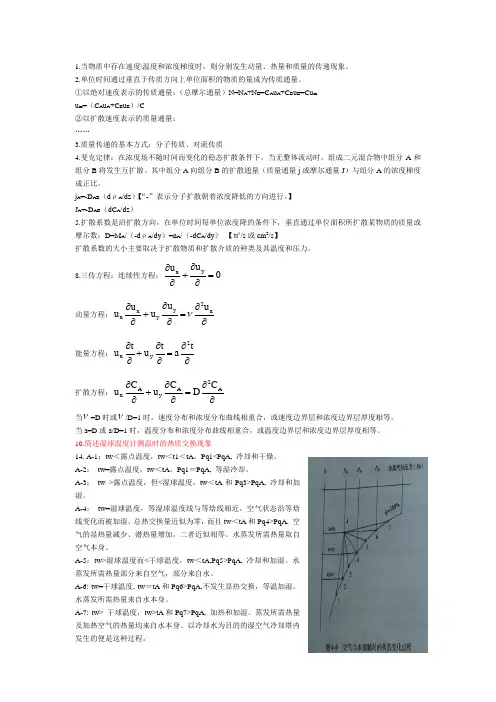

1.当物质中存在速度\温度和浓度梯度时，则分别发生动量、热量和质量的传递现象。

2.单位时间通过垂直于传质方向上单位面积的物质的量成为传质通量。

①以绝对速度表示的传质通量：（总摩尔通量）N=N A +N B =C A u A +C B u B =Cu m u m =（C A u A +C B u B ）/C②以扩散速度表示的质量通量： ……3.质量传递的基本方式：分子传质、对流传质4.斐克定律：在浓度场不随时间而变化的稳态扩散条件下，当无整体流动时，组成二元混合物中组分A 和组分B 将发生互扩散。

其中组分A 向组分B 的扩散通量（质量通量j 或摩尔通量J ）与组分A 的浓度梯度成正比。

j A =-D AB （d ρA /dz ）【“-”表示分子扩散朝着浓度降低的方向进行。

】 J A =-D AB （dC A /dz ）5.扩散系数是沿扩散方向，在单位时间每单位浓度降的条件下，垂直通过单位面积所扩散某物质的质量或摩尔数：D=M A /（-d ρA /dy ）=n A /（-dC A /dy ） 【㎡/s 或cm 2/s 】扩散系数的大小主要取决于扩散物质和扩散介质的种类及其温度和压力。

8.三传方程：连续性方程：0u u yx =∂∂+∂∂ 动量方程：∂∂=∂∂+∂∂x2y y x xu u u u u ν能量方程：∂∂=∂∂+∂∂t a t u t u 2y x扩散方程：∂∂=∂∂+∂∂A2A y A xC D C u C u当ν=D 时或ν/D=1时，速度分布和浓度分布曲线相重合，或速度边界层和浓度边界层厚度相等。

当a=D 或a/D=1时，温度分布和浓度分布曲线相重合，或温度边界层和浓度边界层厚度相等。

10.简述湿球温度计测温时的热质交换现象14. A-1：tw ＜露点温度，tw ＜t1＜tA ，Pq1<PqA, 冷却和干燥。

A-2： tw=露点温度，tw ＜tA ，Pq1＝PqA, 等湿冷却。

1.什么叫热交换器？在工程中，将某种流体的热量以一定的传热方式传递给他种流体的设备。

2.热交换器设计应该满足哪些基本要求？合理实现工艺要求。

热交换强度高，热损失小，在有利的平均温差下工作结构安全可靠。

有与温度和压力条件相适应的不易遭到破坏的工艺结构便于制造、安装、操作和维修。

经济上合理。

保证较低的流动阻力，以减少热交换器的动力消耗设备紧凑。

⒊如何能做好热交换器设计？与传热学的发展相互促进，不可分割多学科交叉：传热学、流体力学、工程力学、材料科学涉及设计方法、设备结构、测试技术、计算和优化技术等对设计者来说，扎实的理论知识+经验4.热交换器的类型有哪些？分类方法：按用途：预热器（加热器）、冷却器、冷凝器、蒸发器。

按制造材料：金属、陶瓷、塑料、石墨、玻璃等。

按温度状况：温度工况稳定、温度工况不稳定。

按冷热流体的流动方向：顺流式（并流式）、逆流式、错流式（叉流式）、混流式。

按传送热量的方法：间壁式、混合式、蓄热式5.热交换器的选型应考虑哪些因素？基本标准：流体类型、操作压力和温度、热负荷和费用等。

对于一定热负荷热交换器的选型考虑因素：热交换器材质；操作压力与温度、温度变化情况、温度推动力；流量；流动方式；性能参数—热效率和压降；结构性；流体种类和相态；维护、检测、清洗、拓展、维修的可能性；总的经济性；加工制造技术；其它的用途6.热交换器的设计计算包括哪些内容？热计算，结构计算，流动阻力计算，强度计算。

7.名词解释间壁式热交换器：两流体分别在一个固体壁面两侧流动，不直接接触，热量通过壁面进行传递。

混合式：或称直接接触式。

两种流体直接接触传热蓄热式：或称回热式。

两种流体分别分时轮流和壁面接触，热量借助蓄热壁面传递沉浸式热交换器结构：这种热交换器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。

优点：结构简单，便于防腐，能承受高压。

缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。

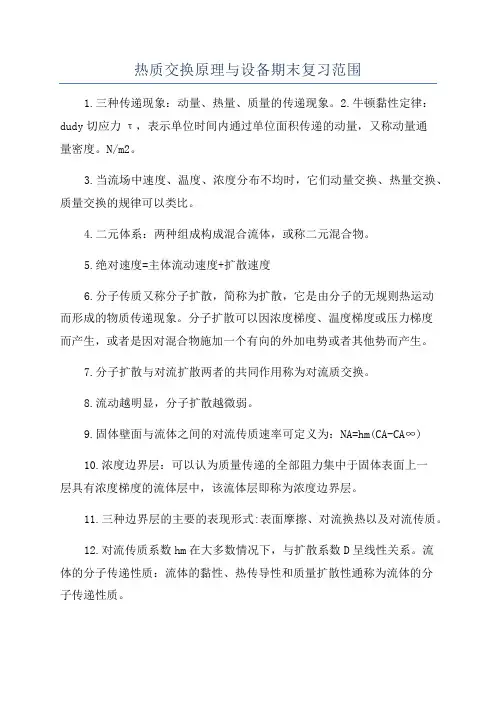

热质交换原理与设备期末复习范围1.三种传递现象：动量、热量、质量的传递现象。

2.牛顿黏性定律：dudy切应力τ，表示单位时间内通过单位面积传递的动量，又称动量通量密度。

N/m2。

3.当流场中速度、温度、浓度分布不均时，它们动量交换、热量交换、质量交换的规律可以类比。

4.二元体系：两种组成构成混合流体，或称二元混合物。

5.绝对速度=主体流动速度+扩散速度6.分子传质又称分子扩散，简称为扩散，它是由分子的无规则热运动而形成的物质传递现象。

分子扩散可以因浓度梯度、温度梯度或压力梯度而产生，或者是因对混合物施加一个有向的外加电势或者其他势而产生。

7.分子扩散与对流扩散两者的共同作用称为对流质交换。

8.流动越明显，分子扩散越微弱。

9.固体壁面与流体之间的对流传质速率可定义为：NA=hm(CA-CA∞)10.浓度边界层：可以认为质量传递的全部阻力集中于固体表面上一层具有浓度梯度的流体层中，该流体层即称为浓度边界层。

11.三种边界层的主要的表现形式:表面摩擦、对流换热以及对流传质。

12.对流传质系数hm在大多数情况下，与扩散系数D呈线性关系。

流体的分子传递性质：流体的黏性、热传导性和质量扩散性通称为流体的分子传递性质。

13.在给定Re准则条件下，成立的首要条件：当流体a=D即流体的Pr=Sc或Le=1时，通常空气中的热湿交换就属此.对于气体混合物，通常可近似地认为L≈1。

14.通过大量被不同液体润湿的管壁和空气之间的质交换实验。

15.对流传质系数，亦称蒸发系数，表示以湿空气的含湿量差为驱动力的对流传质系数，为hmd=hmρA，M.（hm是整个平板上的平均值）传质速率的大小与方向影响了壁面上的温度梯度，即t’(0)的值，从而影响了壁面上的导热量。

16.烧蚀冷却：为了冷却表面，在表面上涂上一层材料，当温度升高时涂层材料就升华、融化或分解，这些化学过程吸收热量，而反应所产生的气体的质量从表面离去，从而有效的冷却壁面，这种冷却方法称为烧蚀冷却。

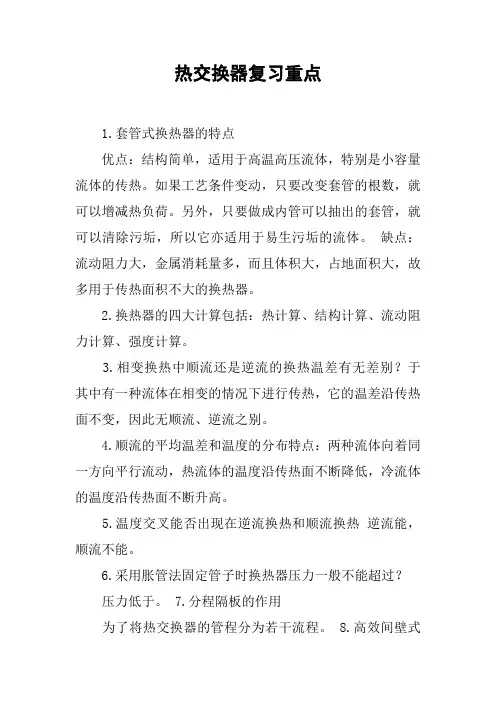

热交换器复习重点1.套管式换热器的特点优点：结构简单，适用于高温高压流体，特别是小容量流体的传热。

如果工艺条件变动，只要改变套管的根数，就可以增减热负荷。

另外，只要做成内管可以抽出的套管，就可以清除污垢，所以它亦适用于易生污垢的流体。

缺点：流动阻力大，金属消耗量多，而且体积大，占地面积大，故多用于传热面积不大的换热器。

2.换热器的四大计算包括：热计算、结构计算、流动阻力计算、强度计算。

3.相变换热中顺流还是逆流的换热温差有无差别？于其中有一种流体在相变的情况下进行传热，它的温差沿传热面不变，因此无顺流、逆流之别。

4.顺流的平均温差和温度的分布特点：两种流体向着同一方向平行流动，热流体的温度沿传热面不断降低，冷流体的温度沿传热面不断升高。

5.温度交叉能否出现在逆流换热和顺流换热逆流能，顺流不能。

6.采用胀管法固定管子时换热器压力一般不能超过？压力低于。

7.分程隔板的作用为了将热交换器的管程分为若干流程。

8.高效间壁式换热器包括哪些类型螺旋板式、板式、翅片管式及热管热交换器。

9.板式换热器的关键部件和最易出现故障的部件关键部件：传热板片。

故障部件：垫圈。

10.回转式空气预热器的特点优点：结构紧凑，节省钢材，耐腐蚀性好和受热面受到磨损和腐蚀时不增加空气预热器的漏风量等。

缺点：漏风量较大，对密封结构要求较高。

11．换热器中热应力方法在热交换器中，除了压力产生的应力外，还会于壳体、管子所接触的流体温度不等，使壳体、管束的伸长受到约束，从而在轴向产生拉应力或压应力。

这种温差引起的力称为温差应力或热应力、温差轴向应力。

12.确定传热系数的方法有哪几类？各自适用场合？方法：选用经验数据于设计者根据经验或参考书籍选用工艺条件相仿、设备类型类体，高粘度流体和在层流区流动的流体，饱和蒸汽。

14.热交换器流体的选用速度和最佳速度的关系选用速度是要尽量避免流体呈湍流状态，以保证设备在较大的传热系数下进行热交换，为避免产生过大的压降，才不得不选用层流状态下的流速。

换热器原理与设计复习重点精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】绪论：1.填空：1．按传递热量的方式，换热器可以分为间壁式, 混合式, 蓄热式2. 对于沉浸式换热器，传热系数低，体积大，金属耗量大。

3. 相比较沉浸式换热器和喷淋式换热器，沉浸式换热器传热系数较低，喷淋式换热器冷却水过少时，冷却器下部不能被润湿.4.在沉浸式换热器、喷淋式换热器和套管式换热器中，套管式换热器中适用于高温高压流体的传热。

5.换热器设计计算内容主要包括热计算、结构计算流动阻力计算和强度计算6.按温度状况来分，稳定工况的和非稳定工况的换热器7.对于套管式换热器和管壳式换热器来说，套管式换热器金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。

2.简答：1.说出以下任意五个换热器，并说明换热器两侧的工质及换热方式答：如上图，热力发电厂各设备名称如下：1．锅炉(蒸发器) *； 2．过热器*； 3．省煤器* 4．空气预热器*； 5．引风机；6．烟囱； 7．送风机； 8．油箱 9．油泵 1 0．油加热器*； 11．气轮机；12．冷凝器*； 13．循环水冷却培* 14．循环水泵； 15．凝结水泵；16．低压加热器*； 17．除氧(加热)器*；18．给水泵 19．高压加热器·柱!凡有·者均为换热器2．比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点⑴沉浸式换热器缺点：自然对流，传热系数低，体积大，金属耗量大。

优点：结构简单，制作、修理方便，容易清洗，可用于有腐蚀性流体⑵喷淋式换热器：优点：结构简单，易于制造和检修。

换热系数和传热系数比沉浸式换热器要大，可以用来冷却腐蚀性流体；缺点：冷却水过少时，冷却器下部不能被润湿，金属耗量大，但比沉浸式要小⑶套管式换热器：优点：结构简单，适用于高温高压流体的传热。

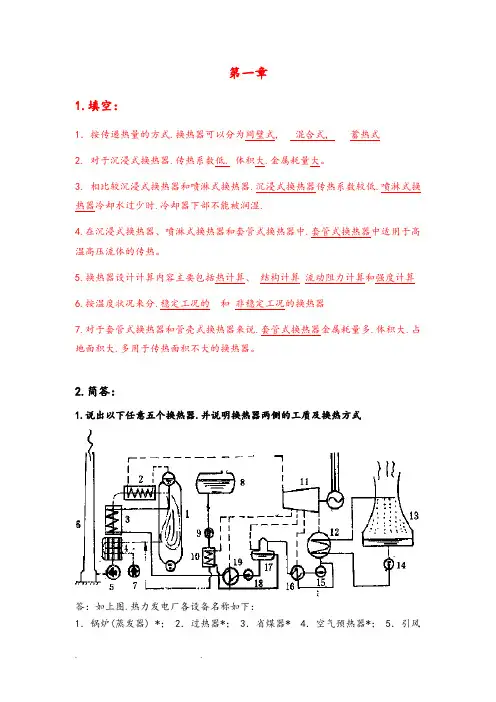

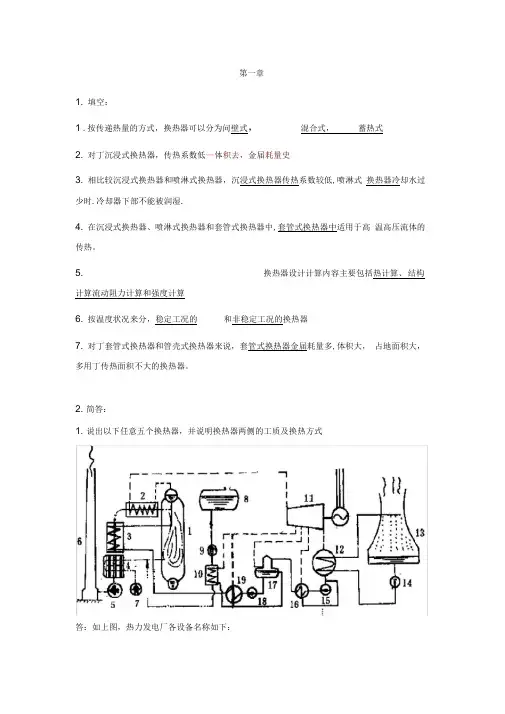

第一章1.填空：1．按传递热量的方式.换热器可以分为间壁式, 混合式, 蓄热式2. 对于沉浸式换热器.传热系数低. 体积大.金属耗量大。

3. 相比较沉浸式换热器和喷淋式换热器.沉浸式换热器传热系数较低.喷淋式换热器冷却水过少时.冷却器下部不能被润湿.4.在沉浸式换热器、喷淋式换热器和套管式换热器中.套管式换热器中适用于高温高压流体的传热。

5.换热器设计计算内容主要包括热计算、结构计算流动阻力计算和强度计算6.按温度状况来分.稳定工况的和非稳定工况的换热器7.对于套管式换热器和管壳式换热器来说.套管式换热器金属耗量多.体积大.占地面积大.多用于传热面积不大的换热器。

2.简答：1.说出以下任意五个换热器.并说明换热器两侧的工质及换热方式答：如上图.热力发电厂各设备名称如下：1．锅炉(蒸发器) *； 2．过热器*； 3．省煤器* 4．空气预热器*； 5．引风机； 6．烟囱； 7．送风机； 8．油箱 9．油泵 1 0．油加热器*； 11．气轮机； 12．冷凝器*； 13．循环水冷却培* 14．循环水泵； 15．凝结水泵；16．低压加热器*； 17．除氧(加热)器*；18．给水泵 19．高压加热器·柱!凡有·者均为换热器2．比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点答：⑴沉浸式换热器缺点：自然对流.传热系数低.体积大.金属耗量大。

优点：结构简单.制作、修理方便.容易清洗.可用于有腐蚀性流体⑵喷淋式换热器：优点：结构简单.易于制造和检修。

换热系数和传热系数比沉浸式换热器要大.可以用来冷却腐蚀性流体缺点：冷却水过少时.冷却器下部不能被润湿.金属耗量大.但比沉浸式要小⑶套管式换热器：优点：结构简单.适用于高温高压流体的传热。

特别是小流量流体的传热.改变套管的根数.可以方便增减热负荷。

方便清除污垢.适用于易生污垢的流体。

缺点：流动阻力大.金属耗量多.体积大.占地面积大.多用于传热面积不大的换热器。

1.套管式换热器的特点优点：结构简单，适用于高温高压流体，特别是小容量流体的传热。

如果工艺条件变动，只要改变套管的根数，就可以增减热负荷。

另外，只要做成内管可以抽出的套管，就可以清除污垢，所以它亦适用于易生污垢的流体。

缺点：流动阻力大，金属消耗量多，而且体积大，占地面积大，故多用于传热面积不大的换热器。

2.换热器的四大计算包括：热计算、结构计算、流动阻力计算、强度计算。

3.相变换热中顺流还是逆流的换热温差有无差别？由于其中有一种流体在相变的情况下进行传热，它的温差沿传热面不变，因此无顺流、逆流之别。

4.顺流的平均温差和温度的分布特点：两种流体向着同一方向平行流动，热流体的温度沿传热面不断降低，冷流体的温度沿传热面不断升高。

5.温度交叉能否出现在逆流换热和顺流换热逆流能，顺流不能。

6.采用胀管法固定管子时换热器压力一般不能超过？压力低于0.6。

7.分程隔板的作用为了将热交换器的管程分为若干流程。

8.高效间壁式换热器包括哪些类型螺旋板式、板式、翅片管式及热管热交换器。

9.板式换热器的关键部件和最易出现故障的部件关键部件：传热板片。

故障部件：垫圈。

10.回转式空气预热器的特点优点：结构紧凑，节省钢材，耐腐蚀性好和受热面受到磨损和腐蚀时不增加空气预热器的漏风量等。

缺点：漏风量较大，对密封结构要求较高。

11．换热器中热应力方法在热交换器中，除了由压力产生的应力外，还会由于壳体、管子所接触的流体温度不等，使壳体、管束的伸长受到约束，从而在轴向产生拉应力或压应力。

这种由温差引起的力称为温差应力或热应力、温差轴向应力。

12.确定传热系数的方法有哪几类？各自适用场合？方法：（1）选用经验数据由于设计者根据经验或参考书籍选用工艺条件相仿、设备类型类似的传热系数值作为设计依据。

（2）实验测定通过实验测得的传热系数比较可靠，不但可为设计提供依据，而且可以了解设备的性能，若能进一步测定换热系数，还可借以探讨改善设备生产能力的途径。

热交换器原理与设计复习提纲题型：概念题，问答题，计算。

0.绪论1.热交换器的分类2.content of heat exchanger desing.(P6)1.热交换器热计算的基本原理1.1.1热计算基本方程式Q=KF△t ------Heat Transfer Equation1.1.2热平衡方程式 Heat balance equation Q=M1(I1’-I1”)=M2(I2”-I2’)1.2平均温差（图）对数平均温差△tm或LMTD表示，公式1.11 （for counter flow and parallel flow）(主要用这个)算术平均温差（看）△tm=ψ△tlm,c ψ----修正系数 correction factor ψ=f(P、R) P,R公式及物理意义1.3．1 传热有效度的定义1.3.2 LMTD及NTU 两种算法 P24-342.管壳式热交换器 shell-and-tube heat exchanger(计算较多)2.1.1 types(4种) and standards (国标GB151-1999，P43表示法)2.1.2管子在管板上的固定与排列Tube bundle type: bined1)管子在管板上的固定2)管子在管板上的排列 tube layoutTriangular layoutSquare layoutCircular layoutRotated square layout3)换热管中心距：管板上两根管子中心线的距离称为换热管中心距。

2.1.5 折流板 baffle-----一个重要的附件折流板的作用除了使流体横过管束流动外，还有支撑管束、防止管束振动弯曲的作用。

Baffle arrangement：水平，数值，转角Baffle types：segmental baffle（弓形）、disc-and-ring baflleBaffle fixing2.1.7 防冲板2.3 管壳式热交换器的传热计算2.3.1 传热系数的确定（确定管内面积还是管外面积）对光滑圆管，以外表面积为准时：以内表面积为准时：公式2.25，,2.26,do≈di,可用公式2.27：2.3.2 换热系数的计算了解贝尔法Nu=αl/λ Re=ωl/γ Pr=Cpμ/λP60 表格2．4.1 管程阻力计算（压力计算，参考流体力学）注意：入口，出口，转弯处2.5 管壳式热交换器的合理设计考虑的主要问题：1.流体在热交换器内流动空间的选择2.流体文都和终温的确定3.管子直径的选择4.流体流动速度的选择5.管壳式热交换器的热补偿问题6.管壳式热交换器的震动与噪声Attention：了解设计原则3.高效间壁式热交换器3.1 螺旋板式热交换器 spiral heat exchanger基本构造和工作原理 basic structure and principle3.2 板式热交换器板式效率的物理意义及影响板式效率的因素P129 型号表示法3.3.2 板翅式热交换器的设计计算注意翅片效率：ηf翅片避免总效率：η0传热量和传热系数计算 P150 公式 3.64；公式 3.65P154 板翅式热交换器设计步骤：（参照老师上课讲的内容）3.4 翅片管热交换器 tube-fin heatexchanger翅片管热交换器是一种带翅（亦称带肋）的热交换器3.5 热管热交换器 heat-pipe heat exchanger因为工作原理不同（蒸发，冷凝）所以要在第三章重点注意：5个极限，9个热阻，及工作原理P180 什么叫重力辅助热管4 混合式热交换器分类：冷水塔，气体洗涤塔，喷射式热交换器，混合式冷凝器Attention：重点冷水塔4.1 冷水塔 1.构造及部件功能2.分类：干式、湿式（效率低）为什么湿式效率低？？P213冷水塔的工作原理：P216 注意，水温决定于水和空气的传热冷水塔内水的降温主要是由于水的蒸发散热和气水之间的接触传热。

换热器原理知识点总结一、换热器的基本原理（一）热传导和对流传热换热器的换热过程主要涉及到热传导和对流传热两种方式。

热传导是指热量通过物体内部的传递方式，对流传热则是指流体与物体表面发生热量交换的过程。

在换热器中，通过这两种方式实现两种流体之间的热量传递。

（二）换热器的热力学基础换热器的热力学基础主要涉及热平衡、温度差、热传导等概念。

在换热器中，不同流体之间必须达到热平衡，即两种流体的温度相等。

换热器的有效性取决于流体之间的温差，温差越大，热量传递效率越高。

此外，热传导是换热的主要方式之一，它取决于物体的热导率、厚度和传热面积等因素。

二、换热器的分类（一）按换热方式分类按照换热方式的不同，换热器可以分为直接接触换热器和间接换热器。

直接接触换热器是指两种流体直接接触并交换热量，常见的有冷凝器和蒸发器；间接换热器则是指通过换热表面将两种流体的热量传递，常见的有管壳式换热器和板式换热器等。

（二）按换热器结构分类换热器的结构形式有很多种，常见的包括管式换热器、壳管式换热器、板式换热器、螺旋板片换热器等。

不同的结构形式适用于不同的工艺条件和换热要求。

（三）按换热性能分类换热器的性能可分为传热效率、压降、热应力等，这些性能指标对换热器的运行稳定性、能效和安全性有重要影响。

传热效率是衡量换热器性能的重要指标，不同的流体、流速、换热面积等因素都会影响传热效率。

三、换热器的性能参数（一）传热系数传热系数是衡量换热器性能的重要参数之一，它表示单位时间内单位换热面积上的传热量。

传热系数的大小直接影响着换热效率和设备尺寸，传热系数越大，换热器的性能越好。

（二）压降压降是指流体在换热器中通过程中的压力损失，它与设备的阻力、流体速度、管道布局等因素有关。

理想的换热器应该具有较小的压降，以降低能耗和提高设备效率。

（三）换热面积换热面积是指换热器传热表面的总面积，它是决定传热效率的重要因素之一。

通过增加换热面积可以提高传热效率，但也会增加设备成本和维护难度。

热交换器原理与设计复习考核重点（共5篇）第一篇：热交换器原理与设计复习考核重点第二章管壳式热交换器1、管壳式热交换器按其结构的不同一般可分为固定管板式、U形管式、浮头式和填料式四种类型。

管壳式热交换器，具有结构简单、造价较低、选材范围广、适用范围广、处理能力大、清洗方便等优点，还能适应高温高压的要求。

但传热效果较差、体积比较庞大，因此在某些场合需要使用在传热性能、体积等方面具有一定优点的其他型式热交换器。

（1）固定管板式热交换器：将管子两端固定在位于壳体两端的固定管板上，固称之为管板式热交换器。

结构比较简单，重量轻，在壳程数相同的条件下可排的管数多。

但是他的壳程不能检修和清洗，因此宜于流过不宜结垢和清洁的流体，当管束与壳体的温差太大而产生不同的热膨胀时，常会使管子与管板的接口脱开。

从而发生流体的泄漏。

为避免后患可在外壳上装设膨胀节，但它只能减小而不能完全消除由于温差引起的热应力。

这种方法不能照顾到管子的相对移动。

（2）U形管式热交换器:管束由U字形弯管组成。

管子两端固定在同一管板上，弯曲端不加固定，使每根管子具有自由伸缩的余地而不受其他管子及壳体的影响。

可将整个管束抽出清洗，但要清除内壁的污垢却比较困难，因为弯曲的管子需要一定的弯曲半径，因而在制造时需要不同曲率的模子弯管，且使管板的有效利用率降低。

此外，损坏的管子也难于调换，U形管中间部分空间对热交换器的工作有着不利的影响，从而使热的应用受到很大的限制。

（3）浮头式换热器：两端管板只有一端与壳体以法兰实行固定连接（为固定端），另一端的管板不与壳体固定连接而可相对于壳体滑动，这一端为浮头端。

管束的热膨胀不受壳体的约束，壳体与管束之间不会因差胀而产生热应力。

需要清洗和检修时，仅将整个固定端抽出即可进行。

它的缺点是：浮头盖与管板法兰连接有相当大的面积，结果使壳体直径增大，或壳程与管束之间形成了阻力较小的环形通道，部分流体将有此处旁通而不参与热交换过程。

绪论：1.填空：1．按传递热量的方式，换热器可以分为间壁式, 混合式, 蓄热式2. 对于沉浸式换热器，传热系数低，体积大，金属耗量大。

3. 相比较沉浸式换热器和喷淋式换热器，沉浸式换热器传热系数较低，喷淋式换热器冷却水过少时，冷却器下部不能被润湿.4.在沉浸式换热器、喷淋式换热器和套管式换热器中，套管式换热器中适用于高温高压流体的传热。

5.换热器设计计算内容主要包括热计算、结构计算流动阻力计算和强度计算6.按温度状况来分，稳定工况的和非稳定工况的换热器7.对于套管式换热器和管壳式换热器来说，套管式换热器金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。

2.简答：1.说出以下任意五个换热器，并说明换热器两侧的工质及换热方式答：如上图，热力发电厂各设备名称如下：1．锅炉(蒸发器) *；2．过热器*；3．省煤器* 4．空气预热器*；5．引风机；6．烟囱；7．送风机；8．油箱9．油泵 1 0．油加热器*；11．气轮机；12．冷凝器*；13．循环水冷却培* 14．循环水泵；15．凝结水泵；16．低压加热器*；17．除氧(加热)器*；18．给水泵19．高压加热器·柱!凡有·者均为换热器2．比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点⑴沉浸式换热器 缺点：自然对流，传热系数低，体积大，金属耗量大。

优点： 结构简单，制作、修理方便，容易清洗，可用于有腐蚀性流体⑵喷淋式换热器：优 点：结构简单，易于制造和检修。

换热系数和传热系数比沉浸式换热器要大，可以用来冷却腐蚀性流体；缺点：冷却水过少时，冷却器下部不能被润湿，金属耗量大，但比沉浸式要小 ⑶套管式换热器：优点：结构简单，适用于高温高压流体的传热。

特别是小流量流体的传热，改变套管的根数，可以方便增减热负荷。

方便清除污垢，适用于易生污垢的流体；缺点：流动阻力大，金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。

1.按传递热量的方式，换热器可以分为：间壁式, 混合式, 蓄热式2.比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点⑴沉浸式换热器优点：结构简单，制作、修理方便，容易清洗，可用于有腐蚀性流体缺点：自然对流，传热系数低，体积大，金属耗量大。

⑵喷淋式换热器：优点：结构简单，易于制造和检修。

换热系数和传热系数比沉浸式换热器要大，可以用来冷却腐蚀性流体；缺点：冷却水过少时，冷却器下部不能被润湿，金属耗量大，但比沉浸式要小⑶套管式换热器：优点：结构简单，适用于高温高压流体的传热。

特别是小流量流体的传热，改变套管的根数，可以方便增减热负荷。

方便清除污垢，适用于易生污垢的流体；缺点：流动阻力大，金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。

⑷管壳式换热器：优点：结构简单，造价较低，选材范围广，处理能力大，还可以适应高温高压的流体。

可靠性程度高；缺点：与新型高效换热器相比，其传热系数低，壳程由于横向冲刷，振动和噪音大3.换热器设计计算的内容包括：热计算、结构计算、流动阻力计算、强度计算4.设计性热计算（决定传热面积）校核性热计算（确定流体出口温度）基本关系式均为：传热方程式（Q=KF Δt)和热平衡方程式(Q=M(h1-h2))热容量：W=MC （W/C)5.几个假定：①质量流量和比热在整个传热面保持定值②传热系数...不变③没有热损失④沿管轴向导热可以忽略⑤不能既有相变又有单相对流换热6.平均温差计算公式：Δtm=(Δt``-Δt`)/(lnΔt``/Δt1)7.温度效率 P==冷流体加热度/两流体进口温差R==热流体冷却度/冷流体加热度8.传热有效度ε=实际传热量Q/最大可能传热量Qmax (Qmax=Wmin(t1`-t2`))9.NTU=KF/Wmin10.管壳式换热器类型和标准按其结构的不同一般可分为：固定管板式换热器、U 型管式换热器、浮头式换热器、和填料函式换热器11.固定管板式具有结构简单、重量轻、造价低等优点;缺点就是由于热膨胀而引起管子拉弯12.U型管式不受膨胀的影响,结构较简单,重量轻,其缺点是不能机械清洗、管子不便拆换、单位容量及单位质量的传热量低13.浮头式管壳换热器,其浮头不与外壳相连,可自由伸缩,解决了热膨胀14.管子在管板的固定，通常采用胀管法和焊接法15.在管壳式换热器中，管子的排列方式常有等边三角形排列（正六角形排列）法、同心圆排列法和正方形排列法排列法。
