电源六级能效检验作业指导书
版次 A/0 页
码
第1页共2页
1、 目的
规范电源需过六级能效要求的检验作业方式，确保产品质量达到满足客户需求。
2、适用范围
本文件适用于本公司产品验证、抽检活动
3、使用仪器设备
电源、负载仪、PA310高精度功率计、万用表 4、参数要求：

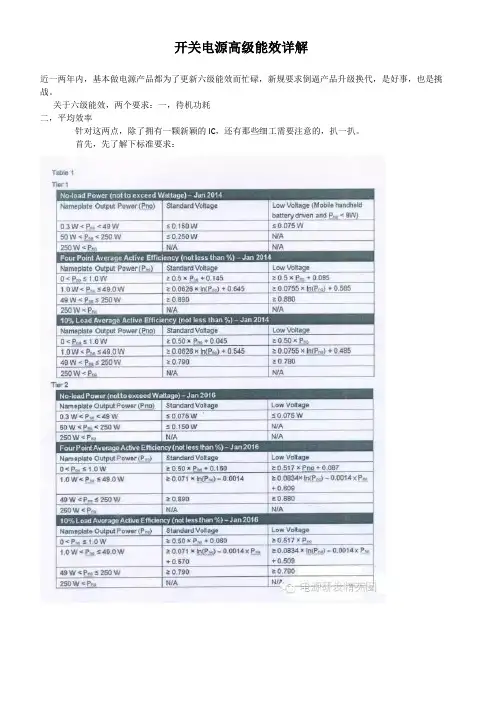

4.1、空载功耗不能大于下列限值（我们以二阶为标准）：
4.2、AC230V 供电电源适配器不包含低压的电源能效标准（我们以二阶为标准）：
4.3、AC115V 供电电源适配器低压移动电源能效标准（我们以二阶为标准）：
空载等级
额定输出功率P o
空载功耗
一阶 二阶 0.3W ≤ P o < 49.0W 0.15W 0.075W 49W ≤ P o < 250W 0.25W 0.15W 移动手持电池驱动电源<8W
0.075W
0.075W
额定输出P o
四点最低平均效率（25%，50%，75%，
100%）
在10%满载下的最低效率 一阶
二阶☆ 一阶 二阶☆ 0.3W ≤ P o ≤ 1.0W ≥0.5*P o +0.146 ≥ 0.5*P o +0.169 ≥0.5*P o +0.046 ≥ 0.5*P o +0.06 1W
+0.646 ≥ 0.071*Ln(P o ) -0.00115*P o +0.67
≥0.0626*Ln(P o )
+0.546 ≥ 0.071*Ln(P o ) -0.00115*P o +0.57
49W
≥0.87
≥0.89
≥0.79
≥0.79
额定输出P o 四点最低平均效率（25%，50%，75%，
100%）
在10%满载下的最低效率 一阶 二阶☆ 一阶 二阶☆ 0.3W ≤ P o ≤ 1.0W ≥ 0.5*P o +0.086 ≥ 0.517*P o +0.091 ≥0.5*P o ≥ 0.517*P o 1W
+0.586 ≥ 0.0834*Ln(P o ) -0.0011*P o +0.609
≥0.072*Ln(P o )
+0.5 ≥ 0.0834*Ln(P o ) -0.00127*P o +0.518
49W
≥ 0.88
≥ 0.88
≥ 0.78
≥0.78
编制：陈发登 日期：2019-12-27 审核： 批准：
电源六级能效检验作业指导书版次A/0
页码第2页共2页
5、操作说明：
5.1、参数表中的Ln(x)是自然对数换算函数（一般手机上的计算器上有这个函数式）。输出功率是以成品DC线端的输电压乘以输出电流所得的结果，即线端功率。与DC线的长度、粗细有关系。
5.2、输入功率直接从PA310高精度功率计上读出。
5.3、平均效率：等入25%、50%、75%、100%这四个阶段的效率之和除以4所得的结果。
5.4、平均效率的余量要求≥0.4%的标准为合格。
举例：当计算出的平均效率为88.7%，用公式计算出的标准平均效率为88.2%，则此余量为88.7%-88.2%=0.5%，而要求的0.4%的余量则为0.3528%（88.2%*0.4%=0.3528%）。
0.5% > 0.3528%为合格。
5.5、为确保数据准确性，电源在检测前需满载老化0.5小时进行预热。
6、相关记录
6.1、《产品全功能检测报告》、《样品检测报告》
6.2、《产品立项书》、《六级能效记录表》
编制：陈发登日期：2019-12-27 审核：批准：
