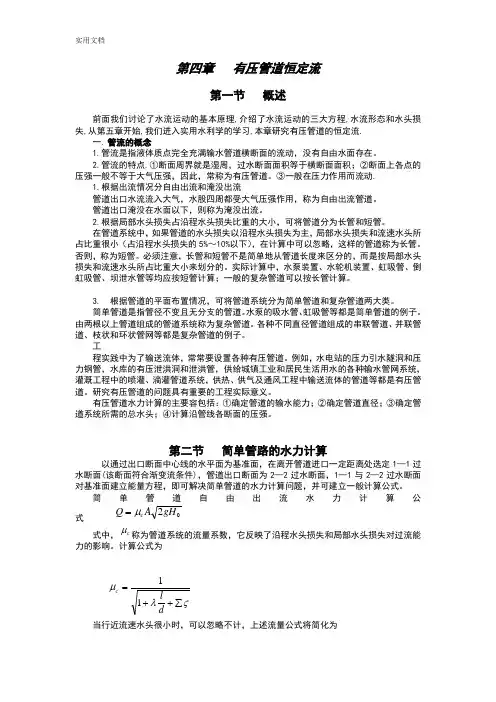

第四章有压管道恒定流
第一节概述
前面我们讨论了水流运动的基本原理,介绍了水流运动的三大方程,水流形态和水头损失,从第五章开始,我们进入实用水利学的学习,本章研究有压管道的恒定流.
一.管流的概念
1.管流是指液体质点完全充满输水管道横断面的流动，没有自由水面存在。
2.管流的特点.①断面周界就是湿周，过水断面面积等于横断面面积；②断面上各点的压强一般不等于大气压强，因此，常称为有压管道。③一般在压力作用而流动.
1.根据出流情况分自由出流和淹没出流
管道出口水流流入大气，水股四周都受大气压强作用，称为自由出流管道。
管道出口淹没在水面以下，则称为淹没出流。
2.根据局部水头损失占沿程水头损失比重的大小，可将管道分为长管和短管。
在管道系统中，如果管道的水头损失以沿程水头损失为主，局部水头损失和流速水头所占比重很小（占沿程水头损失的5%～10%以下），在计算中可以忽略，这样的管道称为长管。否则，称为短管。必须注意，长管和短管不是简单地从管道长度来区分的，而是按局部水头损失和流速水头所占比重大小来划分的。实际计算中，水泵装置、水轮机装置、虹吸管、倒虹吸管、坝内泄水管等均应按短管计算；一般的复杂管道可以按长管计算。
3. 根据管道的平面布置情况，可将管道系统分为简单管道和复杂管道两大类。
简单管道是指管径不变且无分支的管道。水泵的吸水管、虹吸管等都是简单管道的例子。由两根以上管道组成的管道系统称为复杂管道。各种不同直径管道组成的串联管道、并联管道、枝状和环状管网等都是复杂管道的例子。
工
程实践中为了输送流体，常常要设置各种有压管道。例如，水电站的压力引水隧洞和压力钢管，水库的有压泄洪洞和泄洪管，供给城镇工业和居民生活用水的各种输水管网系统，灌溉工程中的喷灌、滴灌管道系统，供热、供气及通风工程中输送流体的管道等都是有压管道。研究有压管道的问题具有重要的工程实际意义。
有压管道水力计算的主要内容包括：①确定管道的输水能力；②确定管道直径；③确定管道系统所需的总水头；④计算沿管线各断面的压强。
第二节 简单管路的水力计算
以通过出口断面中心线的水平面为基准面，在离开管道进口一定距离处选定1—1过水断面(该断面符合渐变流条件)，管道出口断面为2—2过水断面，1—1与2—2过水断面对基准面建立能量方程，即可解决简单管道的水力计算问题，并可建立一般计算公式。
简单
管
道
自
由
出
流
水
力
计
算
公
式
2gH A Q c μ=
式中，
c μ称为管道系统的流量系数，它反映了沿程水头损失和局部水头损失对过流能
力的影响。计算公式为
ςλ
μ∑++=
d l
c 11
当行近流速水头很小时，可以忽略不计，上述流量公式将简化为
gH A Q c 2μ=
二. 二 三.
四. 淹没出流水力计算公式
gz A Q c 2μ=
式中，
c μ称为管道系统的流量系数
ςλ
μ∑+=
d l
c 1
比较自由出流和淹没出流公式可以看出，淹没出流时的有效水头是上下游水位差z ；而自由出流时的作用水头则是出口断面中心至上游水面的距离。此外，两种情况下的流量系数表达式虽然不同，但当管道布置形式及管径一致时，其流量系数的数值却是相等的（为什么）。
上述简单管道水力计算基本公式中同时考虑了管道的沿程水头损失和局部水头损失，显然是按短管计算的。
若管道为长管，则计算过程将大大简化，具体如下。 长
管
自
由
出
流 f
h H =
长管
淹没出
流 f
h z =
注意，简单管道水力计算的基本依据是连续方程和能量方程，其中水头损失的计算尤为重要，既不能遗漏，又不能多算。关于沿程水头损失的计算，常用的有两个公式：达西——
魏斯巴赫公式和谢才公式。这两个公式可通过关系式
28C g
=
λ或
λg C 8=
联系起来。 由谢才公式可得
l
Q S l K Q R C A l Q R C l v h f 2022
22222====
或 J
K l
h K
Q f ==
式中，J 为水力坡度；K 称为流量模数，表示水力坡度1=J 时通过的流量，K 与流量Q 具有相同的单位。
201
K S =
，称为比阻，表示单位管长在单位流量时的水头损失，其
单位为6
2/m s 。
水利工程中的水流绝大多数处于紊流的阻力平方区，故谢才系数可用曼宁公式计算，此时，相应的沿程阻力系数λ、流量模数K ，比阻
S 可按下式计算
3
1
25
.124d n =λ
n d K 3
83117
.0=
3
162029
.10d
n S =
管道水力计算的主要任务之一是水头损失的确定，而水头损失又与液流型态有关，不同的流态有不同的阻力系数。计算水头损失的关键在于阻力系数的确定。一般水工输水道内的水流绝大多数属于紊流的阻力平方区。给水工程中，给水管道的水流一般属于紊流的阻力平方区与紊流的过渡粗糙区。对于水电站厂房内的油管，因油管内的流速较小，液流一般为层
