plc设计题及答案

PLC试题集一、判断题1.与左母线连接的常闭触点使用LDI指令。

（对）2。

ANI指令完成逻辑“与或"运算。

（错）3。

ORI指令完成逻辑“或”运算。

（错）或非4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000.( 错） M80025.在任何情况下RST指令优先执行。

（对）6。

LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲.（对 )7。

当并联电路块与前面的电路连接时使用ORB指令.（错 ) ANB8.块与指令ANB带操作数.（错 ) 不带9.可以连续使用ORB指令，使用次数不得超过10次。

（错） 8次10.MPS与MPP指令必须配套使用。

(对）11.在MC指令内使用MC指令叫嵌套,有嵌套结构时嵌套级N的编号顺序增大N0一N1一N2…N7。

（对）12。

使用STL指令编写梯形图允许双线圈输出。

（错）不允许13。

.优化设计应遵循“上重下轻,左重右轻”的原则。

（对）14.输入继电器编号X采用十进制。

（错）八进制15。

输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。

（对)16。

SET和RST指令同时出现时，RST优先执行。

（对）17.每个定时器都有常开触点和常闭触点，这些触点可使用无限次。

（对)18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（对）19．PLC采用了典型的计算机结构,主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成.（对）20．梯形图是程序的一种表示方法,也是控制电路。

（错 )21．梯形图两边的两根竖线就是电源。

（错）22．PLC的指令语句表达形式是由操作码,标识符和参数组成。

( 对）23．PLC可编程序控制器是以“并行”方式进行工作的。

（错 )24．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量.（错）25．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量。

（对）26．PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。

plc编程练习题及答案2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。

3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。

4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。

5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。

6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。

7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。

8、用一个输入点，控制一盏灯。

按3次灯亮，按3次灯灭。

9、正反转程序。

正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。

10、星-三角启动程序。

启动按钮：X13，停止按钮：X14。

主接触器：Y5，星：Y6，三角：Y7。

11、编写双联开关的程序。

开关，X4，X5；灯Y112、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。

13题、1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。

2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。

3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。

14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。

15题、1、按X001按钮，Y001延时2秒钟后点亮，再延时3秒钟后，Y002点亮。

可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。

A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。

A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中，以下哪个指令用于实现跳转功能？A. LD（加载）B. AND（与）C. JMP（跳转）D. OR（或）4. PLC的输出接口通常用于控制______。

A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段？A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。

A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。

A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。

A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。

（）10. PLC的程序存储在RAM中，断电后数据会丢失。

（）四、简答题11. 简述PLC的工作原理。

五、计算题12. 假设一个PLC系统有10个输入点和8个输出点，计算其I/O点数。

六、案例分析题13. 某工厂需要自动化控制生产线，使用PLC进行控制。

请分析PLC在该场景下的应用优势。

答案：1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。

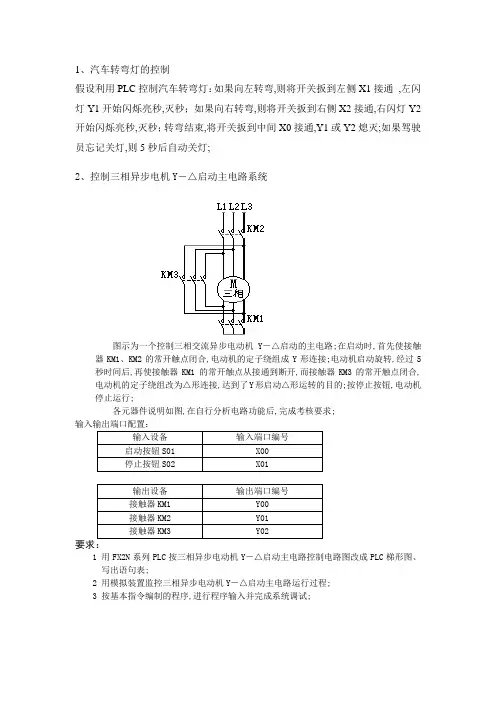

1、汽车转弯灯的控制假设利用PLC控制汽车转弯灯：如果向左转弯,则将开关扳到左侧X1接通,左闪灯Y1开始闪烁亮秒,灭秒；如果向右转弯,则将开关扳到右侧X2接通,右闪灯Y2开始闪烁亮秒,灭秒；转弯结束,将开关扳到中间X0接通,Y1或Y2熄灭;如果驾驶员忘记关灯,则5秒后自动关灯;2、控制三相异步电机Y―△启动主电路系统图示为一个控制三相交流异步电动机Y―△启动的主电路;在启动时,首先使接触器KM1、KM2的常开触点闭合,电动机的定子绕组成Y形连接;电动机启动旋转,经过5秒时间后,再使接触器KM1 的常开触点从接通到断开,而接触器KM3的常开触点闭合,电动机的定子绕组改为△形连接,达到了Y形启动△形运转的目的;按停止按钮,电动机停止运行;各元器件说明如图,在自行分析电路功能后,完成考核要求;输入设备输入端口编号启动按钮S01 X00停止按钮S02 X01输出设备输出端口编号接触器KM1 Y00接触器KM2 Y01接触器KM3 Y021 用FX2N系列PLC按三相异步电动机Y―△启动主电路控制电路图改成PLC梯形图、写出语句表;2 用模拟装置监控三相异步电动机Y―△启动主电路运行过程;3 按基本指令编制的程序,进行程序输入并完成系统调试;3. 用PLC实行双速电动机控制电路图示为继电器控制4/2极双速电动机启动控制电路,其中SB2为启动按钮,SB1位停止按钮,KT为时间继电器,延时时间为5秒;当按下启动按钮SB2,接触器KM1和时间继电器KT吸合,电动机按形联结4极启动,经过5 秒延时后,KT的延时触点动作,接触器KM1释放,接触器KM2、KM3、吸合,电机改结成YY 形联结,进入2极启动运行;按停止按钮SB1,电机停止运行;输入设备输入端口编号停止按钮SB1 X0启动按钮SB2 X1输出设备输出端口编号接触器KM1 Y0接触器KM2 Y1接触器KM3 Y21用FX2N系列PLC将上述继电控制电路改成PLC梯形图程序,并写出指令语句表2用模拟设置控制双速电动机启动控制电路的运行过程;3按基本指令编制的程序,进行程序输入并完成接线、调试;4.用PLC控制水塔水位自动运行电路系统S04MS03YS02S01 当水池水位低于水池低水位界限时,液面传感器的开关S01接通ON,发出低位信号,指示灯1闪烁以每隔1秒为一脉冲；电磁阀门Y打开,水池进水;水位高于低水位界时,开关S01断开OFF；指示灯1停止闪烁;当水位升高到高于水池高水位界时,液面传感器使开关S02接通ON,电磁阀门Y关闭,停止进水;如果水塔水位低于水塔低水位界时,液面传感器的开关S03接通ON,发出低位信号,指示灯2闪烁以每隔2秒为一脉冲；当此时水池水位高于水池低水位界限时,则电动机M运转,水泵抽水;水位高于低水位界时,开关S03断开OFF；指示灯2停止闪烁;水塔水位上升到高于水塔高水界时,液面传感器使开关S04接通ON电动机停止运行,水泵停止抽水;电动机由接触器KM控制;输入输出端口配置：输入设备输入端口编号水池低水位液面传感器开关S01 X00水池高水位液面传感器开关S02 X01水塔低水位液面传感器开关S03 X02水塔高水位液面传感器开关S04 X03输出设备输出端口编号电磁阀Y Y00水池低水位指示灯1 Y01接触器KM Y02水塔低水位指示灯2 Y03要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟设置控制水塔水位自动运行过程;3按基本指令编制的程序,进行程序输入并完成系统、调试;5.用PLC控制装料小车的自动控制系统启动按钮S01用来开启运料小车,停止按钮S02用来立即停止运料小车;工作流程：1按S01启动按钮,小车在1号仓停留装料10秒后,第一次由1号仓送料到2号仓碰限位开关ST2后,停留卸料5秒,然后空车返回到1号仓碰限位开关ST1停留装料10秒；2小车第二次由1号仓送料到3号仓,经过限位开关ST2不停留,继续向前,当到达3号仓碰限位开关ST3停留卸料8秒,然后空车返回到1号仓碰限位开关ST1停留装料10秒；3然后再重新工作上述工作过程;4按下S02,小车在任意状态立即停止工作;1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟设置控制装料小车的自动控制系统;3按基本指令编制的程序,进行程序输入并完成系统、调试;6.用PLC控制三彩灯闪烁电路LD1LD2LD3（1）灯电路受一启动开关S07控制,当S07接通时,彩灯系统LD1~LD3开始顺序工作;当S07断开时,彩灯全熄灭;（2）灯工作循环：1、LD1彩灯亮,延时8秒后,→闪烁三次每一周期为熄1秒亮1秒;2、→LD2彩灯亮,延时2秒后;3、→LD3彩灯亮；LD2彩灯继续亮,延时2秒后熄灭；→LD3彩灯延时10秒后;4、→进入再循环;输入设备输入端口编号启动按钮S07 X00输出设备输出端口编号彩灯LD1 Y00彩灯LD2 Y01彩灯LD3 Y02要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟设置控制三彩灯闪烁电路运行过程;3按基本指令编制的程序,进行程序输入并完成系统、调试7.用PLC控制传输带电机的运行系统3传感器2传感器1传感器物品电机D3电机D2电机D1控制要求：某车间运料传输带分为三段,由三台电动机分别驱动;使载有物品的传输带运行,没载物品的传输带停止运行,以节省能源;但是要保证物品在整个运输过程中连续地从上段运行到下段;所以既不能使下段电机启动太早,又不能使上段电机停止太迟;工作流程：1按启动按钮S01,电动机D3开始运行并保持连续工作,被运送的物品前进；2被3传感器检测,启动电动机D2运载物品前进；3被2传感器检测,启动电动机D1运载物品前进；延时2秒,停止电动机D2；4物品被1传感器检测,延时2秒,停止电动机D1;5上述过程不断进行,直到按下停止按钮S02传送D3立刻停止;输入输出端口配置：输入设备输入端口编号输出设备输出端口编号启动按钮S01 X00 电动机D3 Y00停止按钮S02 X01 电动机D2 Y013传感器X02 电动机D1 Y022传感器X031传感器X04要求：1、用FX2N系列PLC按工艺流程写出梯形图、语句表;2、用模拟设置控制传输带电机的运行系统工作过程;3、按基本指令编制的程序,进行程序输入并完成系统、调试;8. 用PLC控制智力竞赛抢答装置主持人儿童组中学生组大人组主持人说出题目并按动起动开关SO7后,谁先按按钮,谁的桌子上的灯即亮;当主持人按总停开关SO6后,灯才灭,否则一直亮着;三个抢答桌的按钮是这样安排的：一是儿童组,抢答桌上有两只按钮SO1和SO2是并联形式,无论按哪一只,桌上的灯LD1即亮；二是中学生组,抢答桌上有一只按钮SO3,且只有一个人,一按灯LD2即亮；三是大人组,抢答桌上也有两只按钮SO4和SO5,是串联形式,只有两只按钮都按下,抢答桌上的灯LD3才亮;当主持人按了起动开关SO7后,10秒之内抢答有效,电铃LD响;输入输出端口配置：输入设备输入端口编号输出设备输出端口编号儿童按钮S01 X00 儿童组指示灯LD1 Y00儿童按钮S02 X01 中学生组指示灯LD2 Y01中学生按钮S03 X02 大人组指示灯LD3 Y02大人按钮S04 X03 电铃DL Y03大人按钮S05 X04主持人总停开关S06 X05主持人启动开关S07 X06要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟设置控制智力竞赛抢答装置的控制过程;3按基本指令编制的程序,进行程序输入并完成系统、调试;9.用PLC控制加热炉自动上料装置1按SO1启动按钮KM1得电,炉门电机正转炉门开;2压限位开关ST1 KM1失电,炉门电机停转；KM3得电,推料机电机正转推料机进,送料入炉到料位;3压限位开关ST2 KM3失电,推料机电机停转,延时3秒后,KM4得电,推料机电机反转推料机退到原位;4压限位开关ST3 KM4失电,推料机电机停转；KM2得电,炉门电机反转炉门闭; 5压限位开关ST4 KM2失电,炉门电机停转；ST4常开触点闭合,并延时3秒后才允许下次循环开始;6上述过程不断运行,若按下停止按钮SO2后,工作立即停止;要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟装置监控加热炉自动上料装置的控制过程;3按基本指令编制的程序,进行程序输入并完成系统、调试;10.用PLC控制钻孔动力头电路某一冷加工自动线有一个钻孔动力头,该动力头的加工过程：1、动力头在原位,并加以起动信号,这时接通电磁阀YV1,动力头快进;2、动力头碰到限位开关SQ1后,接通电磁阀YV1和YV2,动力头由快进转为工进,同时动力头电机转动由KM1控制;3、动力头碰到限位开关SQ2后,电磁阀YV1和YV2失电,并开始延时10秒;4、延时时间到,接通电磁阀YV3,动力头快退;5、动力头回到原位即停止电磁阀YV3及动力头电机;要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟装置监控钻孔动力头电路控制过程;3按基本指令编制的程序,进行程序输入并完成系统、调试;11. 用PLC控制仓库门自动开闭控制电路控制要求：当人或车接近仓库门的某个区域时,仓库门自动打开,人车通过后,仓库门自动关闭,从而实现仓库门的无人管理;工作过程：库门设计为卷帘式,用一个电机来拖动卷帘;正转接触器C1使电机开门,反转接触器C2使电机关门;在库门的上方装设一个超声波探测开关S01,超声波开关发射超声波,当来人车进入超声波发射范围时,超声波开关便检测出超声回波,从而产生输出电信号S01=ON,由该信号启动接触器C1,电机M正转使卷帘上升开门,电机开门时必须开至上限位后延时6秒再自动关门;为了避免在关门时碰伤人车,在库门的下方装有一套光电开关SO2用以检测到物体时发出信号高电位,使卷帘门立即转换成开门状态;电机关门时若超声波开关探测有信号,或接到光电的探测信号时,则立即停止关门并自动打开电机开门;用两个行程开关K1和K2来检测库门的开门上限和关门下限,用按钮S03手动控制开门和S04手动控制关门;输入输出端口配置：要求：1用FX2N系列PLC按工艺流程写出梯形图、语句表;2用模拟装置监控仓库门自动开闭控制电路的控制过程;3按基本指令编制的程序,进行程序输入并完成系统、调试;12.设计2台电动机先后启动、停止的PLC程序,控制要求如下：1.启动的顺序为: 电动机1→延时10秒→电动机22.停止的顺序为: 电动机2→延时5秒→电动机1允许使用定时器T,试画出其梯形图,并写出指令;13.设计三台电动机先后启动的PLC程序,控制要求如下：●启动的顺序为: 电动机1→电动机2→电动机3●停止的顺序为: 电动机3→电动机2→电动机1不允许使用定时器T,试画出其梯形图,并写出指令;14.根据下列工艺过程,设计PLC控制程序;其中,动力头从原点X2处出发,完成加工任务后,回到原点停下,即单周期运行;要求：●画出I/O接口图；●画出状态转移图流程图；●画出梯形图；●最后正确地写出指令;15.根据以下星/三角形降压启动的电气原理图,试画出I/O连接图,设计出PLC的梯形图,并写出指令;设时间继电器KT的延时时间是3秒钟;16．二台电动机先后起动,控制要求如下：第一台先起动,5秒后第一台电动机停止,第二台起动,运行3秒钟后停止,暂停2秒后第一台重新起动,如此循环运行,试设计出PLC的I/O连接图、梯形图,并编写指令;17. 根据下列工艺过程,设计某深孔钻的PLC控制程序;其中,钻头从原点位于X1处出发,完成加工任务后,回到原点停下,即单周期运行;要求：1画出I/O接口图；2画出状态转移图流程图；3画出梯形图；4最后正确地写出指令;18．运料小车的控制如下图所示,运料小车的控制要求如下：（1）按下启动按钮SBX0,小车电动机M正转,由Y0控制;小车第一次前进,碰到限位开关SQ1X1后,小车电动机M反转,由Y1控制,小车后退;（2）小车后退,碰到限位开关SQ2X2后,小车停止;停止5秒后,第二次前进,碰到限位开关SQ3X3后,小车电动机M反转,小车再次后退;（3）第二次后退,碰到限位开关SQ2X2后,小车停止;（4）再次按下启动按钮SBX0,小车重复上述过程;19. 3台电动机连接在PLC的Y1、Y2、Y3端口,要求它们相隔5秒启动,各自运行10秒停止,并循环;它们的波形图如下：试设计PLC程序,画出梯形图,写出指令;20．故障报警的实现用PLC实现2台泵站电动机的过载报警,当1号电动机的故障信号到来时,X0闭合,Y0闪烁报警,同时Y3输出电铃鸣响;按X2SB1按钮,1号电动机故障消铃有效,电铃停止同时闪烁停止,但是Y0仍然得电进行指示,直到故障解除为止;当2号电动机的故障信号到来时,X1闭合,Y1闪烁报警,同时Y3输出电铃鸣响;按X2SB1按钮,2号电动机故障消铃有效,电铃停止同时闪烁停止,但是Y1仍然得电进行指示,直到故障解除为止;按X3SB2按钮可以进行试灯和试铃,两个报警灯和电铃都得电,灯光闪烁,电铃鸣响;松开按钮SB2,两个报警灯和电铃都断电,灯光闪烁和电铃鸣响结束;21.下图是运料小车三点自动往返控制示意图,其一个工作周期的控制工艺要求如下：1按下启动按钮SB1,小车前进,碰到限位开关SQ1后,小车后退;2小车后退碰到限位开关SQ2后,小车停止5秒,然后第二次前进,碰到限位开关SQ3后,小车第二次后退;3当小车再次后退碰到限位开关SQ2时,小车停止5秒,然后重复上述过程;试设计PLC程序,画出梯形图,写出指令;22、用PLC控制污水处理过程控制要求：按S09按钮选择废水的程度0为轻度,1为重度,按S01启动按钮启动污水泵,污水到位后由PC机发出污水到位信号,关闭污水泵,启动一号除污剂泵,一号除污剂泵到位后由PC机发出一号除污剂到位信号,关闭一号除污剂泵;如果是轻度污水,启动搅拌泵；如果是重度污水,启动二号除污剂泵,二号除污剂到位后由PC机发出二号除污剂到位信号,关闭二号除污剂泵,启动搅拌泵,延时6s,关闭搅拌泵,启动放水泵,放水到位后由PC机发出放水到位信号,关闭放水泵,延时1s,开启罐底的门,污物自动落下,计数器自动累加1,延时4s关门,当计数器值不为3时,延时2s,继续第二次排污工艺;当计数器累加到3时,延时2s,计数器自动清零,小车启动,延时6s,继续排污工艺;如果按S02停止按钮,则在关闭罐底的门后,延时2s,整个工艺停止;污水处理过程工艺图如图所示;要求：上述计数器可以设定次数,范围为2-10次;并可以通过按钮设置放置污物的输送带多少次搬运一趟污物;23、用PLC控制拣球的动作控制要求：洗盘原始位置在左上方,左限开关LS1、上限开关LS3压合,按下“拣球”按钮,随机出现两种规格的球,大球或小球,按下S01启动按钮下降电磁阀KM0吸合,延时7s,下降电磁阀KM0断开,吸合电磁阀KM1吸合,若是小球,吸盘碰到下限开关LS2压合,若是大球,吸盘则碰不到下限开关LS2,然后上升电磁阀KM2吸合,吸盘碰到上限开关LS3压合,上升电磁阀断开,右移电磁阀KM3吸合,若是小球,吸盘碰到小球右限开关LS4压合,右移电磁阀KM3断开,下降电磁阀KM0吸合,小球装入小球箱子中;若是大球,动作类似,将大球放入大球箱子中;然后下降电磁阀KM0断开,上升电磁阀KM2吸合,碰到上限开关LS3,左移电磁阀KM4吸合,吸盘碰到左限开关LS1压合;左移电磁阀KM4断开,如此完成一个循环;要求：手动设定每箱装大小球的个数,若装满一箱,机械手停止拣球,等箱子运走后重新开始,并通过七段码可以显示当前大箱子和小箱子里大球和小球的数量;24、隧道内汽车双向行驶控制某地下隧道仅能通过一辆汽车,隧道的南道口简称为A,北道口简称为B;车辆的行驶速度严格规定为每小时25-39Km,全程时间为45-56s,设计时留有约12s的余量;图为该隧道口信号灯的工作时序图;控制要求：●无人值班指挥时,能控制自动错开双向行车的时序;●系统上电后,自动进入初始状态,A口红灯Y1和B口红灯Y3同时点亮,5s后熄灭;●启动后,当两道口均无进车时,按图a所示时序图执行红绿灯控制；当A口有进车时,按图b所示的时序图执行红绿灯；当B口有进车时,按图c所示的时序图执行;●如此周而复始,一直循环运行下去;25、PLC模拟微波炉的功能控制要求：●有三种加热功能：一般加热、解冻、煮饭用一个键控制, 并显示●有时间设定：1分钟设定键和10S设定键,并显示●有启动键/暂停键、复位键●有门限位,门开着不允许启动,加热时开门自动停止并复位;26、PLC模拟电冰箱功能控制要求：●用两个开关模拟电冰箱内温度的升降,两个开关用于冷冻室、冷藏室温度设定;冰箱内温度高于设定值时启动压缩机,到达设定温度时停止;有自动除霜功能,隔一定的时间,启动电热丝加热;有门开关报警系统,门开后过一定的时间自动报警,若门一直开着,隔一段时间报警一次,直至门关上;门上带有当前温度和设定温度显示;27、用PLC模拟空调的功能控制要求：空调有两个运行方式选择：手动方式和自动方式手动方式时有制冷、制热、除湿三种模式选择;根据当前温度和设定温度判别是否需制冷或制热;除湿与温度无关;出风口的风量控制有三档用两个开关模拟空调温度的升降,两个开关用于温度设定;带有当前温度和设定温度显示;28．人行横道交通灯程序设计本题只考虑人行横道交通灯的程序设计;某人行横道两端设有红、绿各两盏信号灯,如下图所示;平时红灯亮,路边设有按钮,行人要过马路时按此按钮;按动按钮4秒钟后红灯灭,绿灯亮；绿灯亮30秒钟后,闪烁4次秒亮,秒灭后熄灭,红灯亮;若再有人按此按钮,则重复上述过程;从按下按钮后到下一次红灯亮之前,这一段时间内,按钮不起作用;29. 5台电动机在按下启动按钮后,每隔2秒钟后自动顺序启动；启动完毕后,按下停止按钮,每隔2秒钟后自动反向逆序停止;在启动过程中,如果按下紧急停止按钮,则立即终止启动过程,对于已经启动运行的电动机,立即全部停止;30. 用PLC对某工作机构进行控制,工作机构示意图如下图所示,机构的下降、上升、右行和左行由液压电磁阀YV1、YV2、YV3、YV4控制;SQ1、SQ2、SQ3、SQ4分别是上限位开关、下限位开关、右限位开关和左限位开关;控制要求如下：（1）连续自动操作：当工作机构在原点位置时SQ1、SQ4开关被压下,按下起动按钮后, 机构连续下降、上升2次后转向右移；至SQ3处暂停5秒钟,然后转向左移；至SQ4处返回原点位置完成一次大循环;接着连续不断地执行上一次大循环的动作（2）单周期操作：当工作机构在原点位置时SQ1、SQ4开关被压下,按下起动按钮后, 机构连续下降、上升三次后转向右移；至SQ3处暂停5秒钟,然后转向左移；至SQ4处返回原点位置完成一次大循环;然后返回原点位置停止;等待下一次重新启动; （3）回原点操作：如果机床没有处于原点位置,请首先返回原点;（4）可以数字显示运行的次数;要求编制程序并上机调试;第30题图要求编制程序并上机调试;。

大学plc程序设计试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路2. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小4. 在PLC中，通常用来表示常闭触点的符号是（）。

A. ∧B. ∨C. ⊕D. ⊗5. 下列哪个指令不是PLC中的定时器指令（）。

A. TONC. TPD. TR6. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 继电器D. 传感器7. 在PLC编程中，用于实现循环功能的指令是（）。

A. FORB. NEXTC. WHILED. DO8. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 文本语言D. 汇编语言9. PLC的输出电路通常采用（）。

A. 直流电源B. 交流电源C. 脉冲电源D. 稳压电源10. PLC中，用于实现数据比较的指令是（）。

A. CMPB. MOVD. SUB二、填空题（每题2分，共20分）1. PLC的编程语言包括______、______和______。

2. PLC的输出电路通常采用______电源。

3. 在PLC中，______指令用于实现数据的累加。

4. PLC的扫描周期主要受______影响。

5. PLC的输入设备包括按钮、传感器等，而输出设备包括______、______等。

6. 在PLC编程中，______指令用于实现数据的比较。

7. PLC的全称是______。

8. PLC的编程语言不包括______。

9. PLC的输出电路通常采用______电源。

10. 在PLC中，用于实现循环功能的指令是______。

三、简答题（每题10分，共30分）1. 简述PLC的工作原理。

2. 描述PLC在工业自动化中的应用。

plc技术试题及答案PLC（可编程逻辑控制器）技术是工业自动化领域中的核心组成部分，广泛应用于各种自动化控制系统中。

以下是一套PLC技术试题及答案，供学习者参考。

一、选择题1. PLC的基本工作模式是（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B2. 下列哪个不是PLC的输入设备？（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D3. PLC程序设计语言中，梯形图属于（）。

A. 顺序功能图B. 功能块图C. 指令列表D. 图形化编程语言答案：D4. PLC的输出设备通常用于控制（）。

A. 传感器B. 继电器C. 执行器D. 显示器答案：C5. PLC的扫描周期是指（）。

A. PLC从输入设备读取信号的时间B. PLC执行一次完整扫描所需的时间C. PLC输出信号的时间D. PLC响应外部事件的时间答案：B二、填空题6. PLC的全称是________。

答案：Programmable Logic Controller7. PLC的三个主要组成部分是________、________和________。

答案：输入/输出处理单元、中央处理单元、存储器8. PLC的I/O地址通常用来表示________和________。

答案：输入设备地址、输出设备地址9. PLC的程序下载到PLC后，需要通过________操作来启动程序运行。

答案：RUN（运行）10. PLC的故障诊断功能可以帮助技术人员________和________。

答案：定位故障、排除故障三、简答题11. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描模式。

在每个扫描周期内，PLC首先从输入设备读取信号状态，然后根据程序逻辑处理这些信号，最后将处理结果输出到相应的输出设备。

PLC通过内部存储器存储程序和数据，中央处理单元（CPU）负责执行程序逻辑，输入/输出处理单元则负责与外部设备进行信号交换。

12. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于：- 生产线控制，如装配线、包装线等。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

plc试题及答案### PLC试题及答案#### 一、选择题1. PLC 的全称是什么？- A. 个人电脑- B. 可编程逻辑控制器- C. 个人学习计划- 答案：B2. PLC 编程语言中，以下哪个不是标准语言？ - A. 梯形图- B. 指令列表- C. 顺序功能图- D. 汇编语言- 答案：D3. 在 PLC 中，I/O 模块的作用是什么？- A. 存储程序- B. 输入输出控制- C. 执行算法- D. 显示信息- 答案：B#### 二、填空题1. PLC 系统由___、___和___三部分组成。

- 答案：输入模块、中央处理单元、输出模块2. PLC 的主要功能是实现___控制。

- 答案：工业自动化3. 在 PLC 编程中，___是最基本的逻辑操作。

- 答案：与（AND）、或（OR）、非（NOT）#### 三、简答题1. 简述 PLC 系统的工作原理。

- 答案：PLC 系统通过输入模块接收外部信号，中央处理单元根据预设的程序逻辑进行处理，然后输出模块根据处理结果控制外部设备。

2. PLC 与继电器控制系统相比有哪些优点？- 答案：PLC 具有更高的可靠性、灵活性和扩展性。

它可以快速编程和修改，易于实现复杂的控制逻辑，且维护成本较低。

#### 四、计算题1. 假设一个 PLC 系统有 10 个输入点和 8 个输出点，如果每个输入点和输出点的地址都是连续的，计算输入点和输出点的起始地址和结束地址。

- 答案：输入点起始地址为 I0，结束地址为 I9；输出点起始地址为 Q0，结束地址为 Q7。

#### 五、案例分析题1. 某工厂自动化生产线需要控制一个机械臂，机械臂有 3 个动作：上升、下降和旋转。

请设计一个简单的 PLC 控制程序逻辑。

- 答案：首先，定义输入信号，例如按钮 S1 控制上升，S2 控制下降，S3 控制旋转。

然后，使用 PLC 的梯形图编程，设置相应的逻辑关系，如 S1 按下时，机械臂上升；S2 按下时，机械臂下降；S3按下时，机械臂旋转。

plc设计题试题及答案PLC设计题试题及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑控制D. 可编程逻辑控制单元答案：A2. PLC系统中，用于实现逻辑运算的元件是（）。

A. 定时器B. 计数器C. 辅助继电器D. 内部继电器答案：D3. 在PLC的梯形图中，通常用（）表示常开接点。

A. 一个中间断开的水平线B. 一个中间断开的垂直线C. 一个闭合的圆圈D. 一个闭合的矩形答案：A二、填空题4. PLC的编程语言通常包括梯形图、________、________和结构文本。

答案：指令列表、顺序功能图5. 在PLC的程序中，________用于存储逻辑运算的结果，而________用于存储计时和计数的结果。

答案：辅助继电器、定时器/计数器三、简答题6. 简述PLC控制系统的设计步骤。

答案：PLC控制系统的设计步骤通常包括：a. 明确控制要求和目标b. 进行系统规划和设计c. 选择适当的PLC型号和I/O模块d. 绘制电气控制原理图和梯形图e. 编写和编辑PLC程序f. 进行系统模拟和调试g. 现场安装和投运h. 系统维护和优化四、设计题7. 设计一个简单的PLC控制系统，用于控制一台电动机的启动、停止和正反转。

答案：该设计题的答案会根据具体的PLC型号和用户的具体要求有所不同，但一般包括以下几个步骤：a. 确定输入输出接口，如启动按钮、停止按钮、正转按钮、反转按钮以及电动机的正反转输出。

b. 绘制电气控制原理图，包括主电路和控制电路。

c. 设计PLC的I/O地址分配表。

d. 编写PLC控制程序，包括启动、停止、正反转的逻辑控制。

e. 进行程序的模拟测试，确保控制逻辑正确无误。

f. 在实际设备上安装PLC并下载程序，进行现场调试。

五、计算题8. 如果一个PLC系统中有一个定时器T0，设定的定时时间为10秒，问在PLC程序运行期间，定时器T0最多可以积累多少个定时周期？答案：PLC系统中定时器的积累定时周期数取决于系统的运行速度和定时器的分辨率。

PLC设计题答案1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序4.试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护5.有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序6.电机正反转控制线路。

要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。

具有电气互锁和机械互锁功能。

7.按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y08.试用PLC设计满足下图所示波形的控制程序。

要求：写出I/O分配表和控制梯形图（或者指令语句表）。

提示：若I0.0接通则Q0.0接通，若I0.1接通则Q0.1接通20s，然后Q0.0和Q0.1同时断开。

9.设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能10.设计通电和断电延时电路。

X1Y111.用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）5秒 5秒12.试用PLC实现对一台电动机的星—三角启动控制。

控制要求：按下启动按钮后电机星形运行，8秒以后自动切换为三角形运行；要求有过载保护。

试写出I/O分配表和控制梯形图。

提示：下面的I/O接线图中，SB0是停止按钮，SB1是启动按钮，FR是热继电器的常开触点，当KM1、KM2吸合时电机为三角形接法，当KM1、KM3吸合时电机为星形接法。

PLC设计题答案1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序4.试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护5.有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序6.电机正反转控制线路。

要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。

具有电气互锁和机械互锁功能。

7.按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y08.试用PLC设计满足下图所示波形的控制程序。

要求：写出I/O分配表和控制梯形图（或者指令语句表）。

提示：若I0.0接通则Q0.0接通，若I0.1接通则Q0.1接通20s，然后Q0.0和Q0.1同时断开。

9.设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能10.设计通电和断电延时电路。

X1Y111.用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）5秒 5秒12.试用PLC实现对一台电动机的星—三角启动控制。

控制要求：按下启动按钮后电机星形运行，8秒以后自动切换为三角形运行；要求有过载保护。

试写出I/O分配表和控制梯形图。

提示：下面的I/O接线图中，SB0是停止按钮，SB1是启动按钮，FR是热继电器的常开触点，当KM1、KM2吸合时电机为三角形接法，当KM1、KM3吸合时电机为星形接法。

plc设计试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的编程语言中，梯形图属于（）。

A. 汇编语言B. 高级语言C. 机器语言D. 图形化语言答案：D3. 下列哪个不是PLC的基本组成部分？（）A. 中央处理单元（CPU）B. 输入/输出模块C. 电源模块D. 显示器答案：D4. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 程序存储空间D. 输入/输出数量答案：A5. 在PLC中，用于存储用户程序的存储器是（）。

A. RAMB. EPROMC. ROMD. EEPROM答案：B6. PLC的输入/输出接口通常采用（）方式与外部设备连接。

A. 串行通信B. 并行通信C. 无线通信D. 光纤通信答案：B7. PLC的输出模块中，继电器输出型通常用于（）。

A. 直接驱动大功率设备B. 控制小功率设备C. 隔离信号D. 传输模拟信号答案：B8. PLC的输入模块中，光电传感器属于（）类型。

A. 模拟量输入B. 开关量输入C. 脉冲量输入D. 频率量输入答案：B9. PLC的编程软件通常提供（）功能。

A. 程序下载B. 程序模拟C. 故障诊断D. 以上都是答案：D10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信答案：B二、多项选择题（每题3分，共15分）1. PLC在工业自动化中主要应用于（）。

A. 过程控制B. 运动控制C. 数据处理D. 信息管理答案：AB2. PLC的输入/输出模块可以处理的信号类型包括（）。

A. 模拟信号B. 数字信号C. 脉冲信号D. 频率信号答案：ABC3. PLC的编程语言通常包括（）。

A. 梯形图B. 功能块图C. 结构化文本D. 汇编语言答案：ABC4. PLC的故障诊断功能可以检测（）。

一、填空题（一）电气控制部分1．低压电器是指工作电压在交流V或直流V以下的各种电器。

Ans：1200、15002．写出两种常见灭弧方法：、。

Ans：电动力灭弧、磁吹灭弧、窄缝灭弧、栅片灭弧(其中任意两个)3．速度继电器的图形符号为，文字符号为。

Ans：， KS4．速度继电器的常开触头图形符号是，行程开关的常闭触头图形符号是。

Ans：、5．行程开关的常开触点图形符号为，通电延时继电器线圈的图形符号为，速度继电器的文字符号为。

Ans： KS6．断电延时型时间继电器线圈的图形符号，行程开关的常开触点图形符号为；速度继电器的常开触点图形符号。

Ans：7．时间继电器按延时方式可分为和两种类型。

Ans：通电延时继电器、断电延时继电器8．对于单台电动机负载，应根据计算熔体的额定电流。

Ans：（1.5-2.5）I N9．对于额定电流为10A的电机，起保护的热继电器整定值应为。

Ans：过载、10A10．对于额定电流为10A的电机，起保护的熔断器整定值应为。

Ans：短路、15-25A（在此区间任意值皆可）11．选取交流接触器，其主触点额定工作电流应电动机额定工作电流，其线圈的工作电压应控制电源电压。

（≥、≤、=）Ans：≥、=12．连续运动与点动控制的区别仅在于。

Ans：能否自锁13．为了防止两个接触器线圈同时得电，采用的保护环节称为。

Ans：互锁14．零压保护的目的是。

Ans：防止电机自行起动15．三相笼型异步电动机常用的减压起动方法有：Y—△换接、、等。

Ans：定子串电阻降压起动、自耦变压器降压起动、延边三角形降压起动（任意两个）16．三相鼠笼异步电动机的常用降压起动方式有、、和延边三角形降压起动四种。

Ans：Y/△降压起动、自藕变压器降压起动、定子串电阻或电抗器起动17．三相绕线式异步电动机采用转子串电阻起动，随着所串电阻的不停增加，起动电流，起动转矩。

（如何变化）Ans：一直降低、先增加后减小18．直流电机的电气制动方法有、两种。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264VAC C 220－380VAC D 24VAC－220VAC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC)D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个D无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器C传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

plc编程练习题及答案本文提供了一些PLC编程练习题及其对应的答案，旨在帮助读者更好地理解和应用PLC编程技术。

一、基础题1. 编写一个PLC程序，控制一个灯泡按1秒的间隔交替亮灭。

答案：首先，在PLC的输出端口定义灯泡的输出信号。

然后，使用一个定时器，设置定时1秒，当定时器到达1秒时，输出信号反转。

2. 编写一个PLC程序，控制一个电机按照设定的速度正转和反转。

答案：首先，在PLC的输出端口定义电机的正转和反转信号。

然后，使用一个计数器记录电机的转数，当计数器的值为偶数时，输出电机正转信号，奇数时，输出电机反转信号。

二、中级题1. 编写一个PLC程序，实现一个简单的交通灯控制系统，包括红灯、黄灯和绿灯按照一定时间间隔切换。

答案：首先，在PLC的输出端口定义红灯、黄灯和绿灯的输出信号。

使用三个定时器，分别设置红灯时间、黄灯时间和绿灯时间。

当对应的定时器到达设定时间时，输出对应颜色的信号，并启动下一个定时器。

2. 编写一个PLC程序，实现一个简单的温度控制系统，当温度超过设定阈值时，启动风扇进行散热。

答案：首先，使用一个温度传感器测量温度值，并将其转化为PLC可读取的信号。

设置一个比较器，当温度值超过设定阈值时，输出启动风扇的信号。

三、高级题1. 编写一个PLC程序，模拟一个简单的自动化生产线。

生产线包括一个进料传送带、一个加工机器和一个出料传送带。

要求进料传送带和出料传送带以固定速度运行，加工机器在接收到进料后，经过一定时间完成加工，然后将产品送到出料传送带上。

答案：首先，在PLC的输入端口定义进料传送带的进料信号，加工机器的工作信号以及出料传送带的出料信号。

使用两个定时器，一个用于控制进料传送带的速度，另一个用于控制加工机器的加工时间。

当进料传送带接收到进料信号后，启动进料传送带的定时器，并将工作信号发送给加工机器，启动加工机器的定时器。

当加工时间定时器到达设定时间后，加工机器将产品送到出料传送带上，并停止工作信号的发送。

plc的试题及答案一、选择题1. PLC的全称是什么？A. Programmable Logic ControllerB. Personal Learning CenterC. Power Line CommunicationD. Public Library Catalog答案：A2. PLC的工作原理是什么？A. 基于时间的逻辑控制B. 基于事件的逻辑控制C. 基于状态的逻辑控制D. 基于频率的逻辑控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 触摸屏答案：C二、填空题4. PLC的编程语言主要有梯形图（LAD）、顺序功能图（SFC）和_______。

答案：功能块图（FBD）5. PLC的输出设备通常包括_______、指示灯、蜂鸣器等。

答案：电磁阀三、简答题6. 简述PLC在工业自动化中的应用。

答案：PLC在工业自动化中广泛应用于控制生产线、机械设备的启动、停止、速度调节等，实现生产过程的自动化和智能化。

四、计算题7. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60秒，1秒=1000ms，所以1分钟=60000ms。

60000ms / 10ms = 6000次。

五、论述题8. 论述PLC在现代工业生产中的重要性及其面临的挑战。

答案：PLC作为现代工业自动化的核心控制设备，其重要性体现在能够提高生产效率、降低人工成本、提升产品质量等方面。

然而，随着工业4.0和智能制造的发展，PLC也面临着集成更多智能算法、提高数据处理能力、增强网络安全等挑战。

六、案例分析题9. 某工厂的PLC控制系统出现故障，导致生产线停机。

分析可能的原因及解决方案。

答案：可能的原因包括硬件故障、软件错误、外部干扰等。

解决方案可以是：检查硬件连接和状态，重新加载或更新软件，增加抗干扰措施等。

七、设计题10. 设计一个简单的PLC控制程序，用于控制一个电机的启动和停止。

plc考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑计算机答案：A2. PLC中，CPU的主要功能是：A. 存储程序B. 执行程序C. 存储数据D. 执行数据答案：B3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的扫描周期主要受以下哪个因素的影响？A. CPU速度B. 程序复杂度C. 电源电压D. 外部设备数量答案：B5. PLC中，用于存储程序的存储器是：A. RAMB. ROMC. EPROMD. EEPROM答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 按钮D. 传感器答案：A7. PLC的编程语言不包括：A. 梯形图B. 布尔逻辑C. 汇编语言D. 流程图答案：C8. PLC的通信协议不包括：A. ModbusB. ProfibusC. EthernetD. USB答案：D9. PLC的故障诊断通常包括：A. 程序检查B. 硬件检查C. 软件检查D. 以上都是答案：D10. PLC的模拟输入模块通常用于：A. 读取数字信号B. 读取模拟信号C. 输出数字信号D. 输出模拟信号答案：B二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用__________电路。

答案：光电隔离2. PLC的__________是程序执行的最小单位。

答案：扫描周期3. PLC的编程软件通常提供__________和文本编辑器两种编程方式。

答案：图形化界面4. PLC的__________是实现程序控制逻辑的存储器。

答案：逻辑存储器5. PLC的__________模块用于处理模拟信号。

答案：模拟输入/输出6. PLC的__________功能可以实现数据的远程传输。

答案：通信7. PLC的__________是实现程序控制逻辑的核心部件。

plc理论试题及答案PLC理论试题及答案一、选择题1. PLC的全称是（）。

A. Programmable Logic ControllerB. Personal Learning CenterC. Public Limited CompanyD. Power Line Communication答案：A2. PLC系统中，用于存储数据和程序的存储器类型是（）。

A. RAMB. EPROMC. EEPROMD. ROM答案：A、B、C3. 在PLC程序设计中，基本的编程语言有（）。

A. 梯形图B. 指令列表C. 顺序功能图D. 结构化文本答案：A、B、C、D二、判断题1. PLC的输出可以直接驱动大功率的负载。

（）答案：错误2. PLC的扫描周期包括输入采样、程序执行和输出更新三个阶段。

（）答案：正确3. PLC的程序在断电后会丢失。

（）答案：错误三、简答题1. 简述PLC的工作原理。

答：PLC的工作原理基于程序循环执行的模式。

首先，PLC对输入信号进行采样，将采样结果存入输入映像寄存器。

接着，执行用户编写的程序，根据程序逻辑处理输入信号，并更新输出映像寄存器。

最后，根据输出映像寄存器的内容更新物理输出设备。

整个工作过程是周期性重复进行的。

2. 描述PLC与继电器控制系统相比有哪些优势。

答：PLC相比传统的继电器控制系统具有以下优势：- 灵活性高：PLC通过软件编程实现控制逻辑，易于修改和升级。

- 可靠性强：PLC使用电子元件，相比机械式继电器，故障率低，稳定性好。

- 易于监控：PLC系统通常配备有监控界面，便于实时监控设备状态。

- 编程简单：PLC的编程语言直观，易于理解和学习。

- 体积小：PLC体积小巧，节省空间。

四、计算题1. 假设一个PLC的扫描周期为10ms，其中输入采样时间为2ms，程序执行时间为6ms，求输出更新时间。

答：根据题目描述，PLC的扫描周期为10ms，输入采样时间为2ms，程序执行时间为6ms。
