计算题：
1、单母线线路停送电的操作过程：
倒闸操作：断路器和隔离开关操作遵循先通后断的原则：
切除WL1（断电）拉开 QF3 → QS4 → QS3
投入WL1（送电）合上 QS3 → QS4 → QF3
基本的操作原则是：
操作QS必须是在QF断开的时候进行
投入QS时，从电源侧往负荷侧合上QS
退出QS时，从负荷侧往电源侧拉开QS
第二章作业题：
（1）请写出下图中 G1，G2，QS1，QS2，QS3，QS4，QS5，
QF1,QF2，QF3 的名称。
答： G1/G2：电源（发电机） QS1/QS2：电源隔离开关 QS3：
母线隔离开关 QS4：线路隔离开关 QF1/QF2：电源断路器 QF3：
出线断路器 QS5：接地开关
（2）请写出线路 WL1 送电，倒闸操作的顺序。
答：合上 QS3 → QS4 → QF3
（3）请写出线路 WL1 停电，倒闸操作的顺序。
答: 拉开 QF3 → QS4 → QS3
2、手算潮流
解题思路:
（1）求功率：由末端向始端逐点、逐支路推
算功率损耗。
（2）求电压：用末端数据，计算阻抗上的电压损耗，得到始端电压
一．已知：末端电压 ，末端功率 ，求始端电压 ，始端功率 。取
为参考方向，则 ，负荷以滞后功率因数运行。(如何表达负荷以超前功率因数运行?)
（1）支路末端导纳支路的功率损耗为：
2
U 222
~jQ P S
+=1
U 111~jQ P S +=2U 222U U U *
==2222
2
222
222
22y y Y Y 332
2311G j B P j Q 22
y y U S U I U U U U *
*
*?==
?=?=-=?-?（）22222y 22y y 22(2)S S S P jQ P j Q P jQ '''=+?=++?-?=+22222
2222
(3)33(3)33()3Z Z Z Z Z Z Z
S dU I ZI I Z I P Q S Z R jX P j Q U U *
*
*
?==='''+==+=?+?122211(4)Z Z Z S S S P j Q P jQ P jQ ''''''=?+=?+?++=+111
2
21111(5)22y y y S GU j BU P j Q ?=-=?-?111111111
(6)y y y S S S P jQ P j Q P jQ '''=+?=++?-?=+22
22222
2233(()()
3Z S P jQ dU ZI Z R jX U P R Q X P X Q R j U j U
U U δ*'''-===+''''+-=+=?+
二、如果已知始端电压和始端功率，如何求末端电压和末端功率？相量图如何？（老师上课总结过与作业题类似） 三、末端空载时
12212221222
dU=U+j U
U dU+U U U+j U U U
arctg
U U
P R+Q X U U U=U U δδδδ?==+?==+?''=+?+
近似计算：2
22121~~0~
.
0,0222222
22
2222222BR
U U BX
U U X Q R P U BU Q BU j S S jQ P S G R y =
<-='-'=?='?-=?='=+===δ末端空载，则：已知：
几个概念：
电压降落是指电力线路两端电压的相量差
电压损耗是指电力线路两端电压的有效值之差，即U1-U2，电压损耗是一个标量，一般可近似认为U1-U2≈△U ，电压损耗常以百分数表示，即
电压偏移是指电力线路两端电压与电力线路额定电压的数值差，电压偏移也常以百分数表示，电力线路两端电压偏移百分数为：
电压调整是指电力线路末端空载与负载时电压的数值差，电压调整也常以百分数表示：
输电效率是衡量电力线路经济效益的重要指标，是指电力线路末端输出的有功功率P2与电力线路始端输入的有功功率P1之比，其百分数为：
第四章作业题：
1、负荷由发电厂
母线经110kV 单回线供电，线路长80公里，km s b km x km r /1065.2,
/429.0,/33.06111-?=Ω=Ω=。发电厂母线电压1116U kV =，受端负
荷1510L S j MVA =+，求输出线路的功率损耗及受端电压2U 。 解:设全网电压为额定 110KV
N N U KV l x
b BX U U U 1.1420500%1002
1002100%21121端电压将高于公里长，则空载时的末线路，例如平方成正比。
电压损耗与线路长度的电压损耗?-=?-≈?-=
12d j δ=-=?+U U U U U 12
%100%
N
-?=
?U U U U %100%1,2
i N
i N N
i --?=
?=代表始、末端
U U U U 202020
%100%
-?=?U U U U 2
1
%100%
=?P ηP
（1）计算参数 R = r 1l = 0.33× 80Ω = 26.4Ω X = x 1l = 0.429× 80Ω = 34.32Ω B = b 1l = 2.65× 10?6S = 2.12× 10?4S （2） 由末端向始端计算功率损耗
2、单回220kV 架空输电线，长200km ，线路单位长度的参数如下：10.108/r km =Ω，
10.426/x km =Ω，61 2.6610/b S km -=?，线路空载运行，末端电压22050U kV =∠，求线路送
端电压1U 。
P
解：
3、等耗量微增率准则 导读（助于理解）
最优分配负荷时的目标函数和约束条件：
1、 耗量特性：单位时间内，发电设备输入与输出的关系。
2、比耗量与耗量微增率：
比耗量：耗量特性曲线上某一点纵坐标和横坐标的比值，即单位时间内输入能量与输出功率之比。如图，线段OM 的斜率是比耗量。
耗量微增率：耗量特性曲线上某一点切线的斜率。如图，线段NM 的斜率，就是耗量微增率。
)(G P F F =)
/(0014.025.05.22
111h t P P F G G ++=)/(0018.018.00.52222h t P P F G G ++=P W
P F ==
μμ或比耗量：
λ
λλλ====n 21
3、比耗量与耗量微增率的变化 在M 点比耗量与耗量微增率相等。比耗量的倒数是发电设备的效率。用 表示。
4、求有功负荷在发电厂或运行机组间最优分配的问题时，目标函数通常是使火电厂或火电机组的总煤耗最小
式中，以
表示某发电设备发出有功功率
时单位时间内所需消耗的能源 等耗量微增率准则
如果有n 台机组，则
例题：
d P
d W P W
d P d F P F
//=??==??=
λλ或η()()()()
∑=∑=
+++=m
i G i
i
G m n G G P F P F P F P F F 1
2211 )(G i i P F G i P 2
2
221
11)()
(λλ==G G P dF P dF 设：λλλ==21
第五章课后习题：
1、两个火电厂并联运行，其燃料耗量特性如下：
2
11140.30.0008/G G F P P t h =++，1200300G P MW ≤≤，
222230.330.0004/G G F P P t h =++，2340560G P MW ≤≤， 系统总负荷分别为850MW 和550MW ，试确定不计网损时各厂负荷的经济分配。 解：
2、某系统有三台额定容量为100MW 的发电机并列运行，其调差系数分别为2%，6%和5%，其运行情况为G1P 60MW =，G2P 80MW =，G3P 100MW =，L K 1=（标幺值，基准值为240MW ），试计算：
（1）如果负荷增加50MW ，系统的频率下降多少？ （2）如果负荷增加60MW ，系统的频率下降多少？
（3）求题（2）系统的工作频率。（均不计调频器的调整作用） 参考答案：（-0.362Hz ，-0.434Hz ，49.475Hz ）
3、两台容量为60MW 的发电机共同承担负荷，它们的调差系数分别为4%，3%，若空载时并联运行，其频率0f 50Hz =，试求：总负荷为100MW 时，这两台发电机组发出
的功率？（参考答案：G1P 42.9MW =，G2P 57.1MW =）；
4、三个火电厂并列运行，各发电厂的耗量特性)/(h t F 及功率约束条件如下：
MW
300MW 15000045.030.05.3MW 250MW 12000040.032.05.3MW 200MW 10000070.030.00.4323
332222212111≤≤++=≤≤++=≤≤++=G G G G G G G G G P P P F P P P F P P P F
当总负荷为MW 700和MW 400时，试分别确定发电厂间功率的经济分配（不计网损的影响）。
4、绘制中枢点电压的变化范围
电压中枢点一般选择为以下地点：1、区域性水、火电厂的高压母线；2、枢纽变电所的二次母线；3、有大量地方性负荷的发电厂母线；4、城镇直降变电所的二次母线。
电压中枢点的调压方式 （调压规则）:逆调压;顺调压;常调压。
第六章课后作业
根据下图（如图6-15其中第四张图中数据改为0.04改为0.03,0.10改为0.09）中 j 点和 k 点的电压变动范围及电压损耗的变动情况，绘制出中枢点 i 的电压变动范围。
J 点对 I 点的电压要求： 0~8:00 （ 0.95~1.05） UN +0.03 UN (0.98~1.08) UN 8:00~24:00 （ 0.95~1.05） UN +0.09 UN (1.04~1.14) UN
K 点对 I 点的电压要求： 0~16:00 （ 0.95~1.05） UN +0.01 UN (0.96~1.06) UN 16:00~24:00 （ 0.95~1.05） UN +0.03 UN (0.98~1.08) UN
综合 j,k 点对 i 点的电压要求 0~8:00 (0.98~1.06) UN 8:00~16:00 (1.04~1.06) UN 16:00~24:00 (1.04~1.08) UN 照此画图
5、分析暂态稳定的转子运动变化规律
暂态稳定是指电力系统在某个运行情况下受到大的干扰后，能否经过暂态过程达到新的稳态运行状态或者恢复到原来的状态。
: a 正常运行中突然故障：I II P P a b
→?→:b 010,a b ωωδδδ=?===,II ,1, T E P P P b c ωδ>↑>↑?→沿
课后作业
单机无限大系统受到大的扰动，在0δ时刻发生故障，在c δ时刻故障切除，发电机正常运行I 曲线，故障运行II 曲线和故障切除后III 曲线。（1）分析转子的运动情况；（2）写出加速面积和减速面积，及暂态稳定的判据。
II III max max : 1,0, ,c c c e c c P P c e ωωωωδδδ→?→=>?=?>=保护动作，切除故障过晚为切除角
III : ,10 :h
T E e P P P e ωωδ<↓>??↓>?↑?→沿可见，系统在突然发生一回输电线始端不对称短路后，最终发电机失步，所以系统在该大扰动下暂态不稳定。III h h 1h h ,1,T E P P P ωδδωδ>>↑>↑如切除故障较晚，在切除故障时，转子加速已比较严重，运行点沿，如果使得到达点时，依然成立，则将越过点对应的。越过点后，，发电机与无限大系统失去同步，即失步。
华中科技大学 信息工程学院课程设计报告书题目: 电力系统潮流计算 专业：电气工程及其自动化 班级： 学号： 学生姓名： 指导教师： 2015年 11 月 10 日
2015年11月12日
信息工程学院课程设计成绩评定表
摘要 电力系统稳态分析包括潮流计算和静态安全分析。本文主要运用的事潮流计算，潮流计算是电力网络设计与运行中最基本的运算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中的各元件的电力损耗，进而求得电能损耗。本位就是运用潮流计算具体分析，并有MATLAB仿真。 关键词：电力系统潮流计算 MATLAB仿真
Abstract Electric power system steady flow calculation and analysis of the static safety analysis. This paper, by means of the calculation, flow calculation is the trend of the power network design and operation of the most basic operations of electric power network, various design scheme and the operation ways to tide computation, can get all kinds of each node of the power grid voltage and seek the trend of the network and the network of the components of the power loss, and getting electric power. The standard is to use the power flow calculation and analysis, the specific have MATLAB simulation. Key words: Power system; Flow calculation; MATLAB simulation
三、计算分析题 1、图1.5.1所示电路，已知U =3V ，求R 。（2k Ω） 2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。（1V 、5A ） 3、电路如图1.5.5所示，求10V 电压源发出的 功率。 （－35W ） 4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。（S 打开：A －10.5V,B －7.5V S 闭合：A 0V ，B 1.6V ） 5、试求图1.5.7所示电路的入端电阻R AB 。（150Ω） U － 图1.5.1 1Ω 图1.5.2 6V 图1.5.5 B －图1.5.6 Ω 图1.5.7
6、试求图2.4.1所示电路的电压U 。 7、已知图2.5.1电路中电压U =4.5V ，试应用已经学过的电路求解法求电阻R 。 （18Ω） 8、求解图2.5.2所示电路的戴维南等效电路。 （U ab =0V ，R 0=8.8Ω） 9、列出图2.5.4所示电路的结点电压方程。 解：画出图2.5.4等效电路图如下： 图2.5.1 9V 图2.5.2 2A Ω U 图2.4.1题电路
对结点A 对结点B 10、应用等效变换求图示电路中的I的值。（10分） 解：等效电路如下： 11、应用等效变换求图示电路中的I的值。
12、应用戴维南定理求解图示电路中的电流I 13、如下图所示，RL等于何值时，能得到最大传输功率P0max？并计算P0max 。
16、图示电路中，开关闭合之前电路已处于稳定状态，已知R1=R2=2Ω 解开关闭合后电感电流iL的全响应表达式。 17、图示电路中，t=0时开关闭合，闭合之前电路已处于稳定状态，请用三要素法求解开关闭合后电容电压uc的全响应表达式。
模拟试题1 教学屮心: __________________ 专业层次: _________________________________ 学号： ______________________ 姓名：__________________ 座号：_________ 注意事项：1?本试卷共五大题，满分100分，考试吋间90分钟,闭卷； 2.考前请将以上各项信息填写清楚； 3.所有答案直接做在试卷上,做在草稿纸上无效； 4.考试结束，试卷、草稿纸一并交回。 一、填空题 1.电力系统标幺值屮选择基准值的要求是在标幺值屮各物理量都用 _______ 表示, 首先选择 _____ O 2.电力系统是有___ , ____ , _____ , ____ 和______ 的电气设备（如发电机, 变压器，电力线路以及各种用电设备）联系在一起组成的有机整体。 3?调压方式： ___ , ______ , ______ 4.电力线路上的无功功率损耗分两部分: ________ 和_______ 屮的无功功率的损耗。 5. ________________________________________ 电力系统屮性点的运行方式主要分两类： __________________________________ , _______ o 6.这种高峰负荷时_________ ,低谷负荷吋__________ 的屮枢点电压调整方面称 逆调压。 7.我国电力系统常用的屮性点接地方式有四 利I：____ 、_______ 、_____ 和________ O 8.对电力系统运行的首要要求__________ 。 9.元件的电抗比电阻大得多的高压传输电线屮，感性无功功率从元件电 压 ___ 的i端流向电压_____ 的一端。 10.电力系统屮所有电力用户的用电设备所消耗的电功率总和称为电力系统的一 综合用电负荷。
课程设计报告 学生:学号： 学院: 班级: 题目: 电力系统潮流计算课程设计
课设题目及要求 一 .题目原始资料 1、系统图：两个发电厂分别通过变压器和输电线路与四个变电所相连。 2、发电厂资料： 母线1和2为发电厂高压母线，发电厂一总装机容量为（ 300MW ），母线3为机压母线，机压母线上装机容量为（ 100MW ），最大负荷和最小负荷分别为50MW 和20MW ；发电厂二总装机容量为（ 200MW ）。 3、变电所资料： (一) 变电所1、2、3、4低压母线的电压等级分别为：35KV 10KV 35KV 10KV (二) 变电所的负荷分别为： 60MW 40MW 40MW 50MW (三) 每个变电所的功率因数均为cos φ=0.85； 变电所1 变电所母线 电厂一 电厂二
(四) 变电所1和变电所3分别配有两台容量为75MVA 的变压器，短路损 耗414KW ，短路电压（%）=16.7；变电所2和变电所4分别配有两台容 量为63MVA 的变压器，短路损耗为245KW ，短路电压（%）=10.5； 4、输电线路资料： 发电厂和变电所之间的输电线路的电压等级及长度标于图中，单位长度的电阻为Ω17.0，单位长度的电抗为Ω0.402，单位长度的电纳为S -610*2.78。 二、 课程设计基本容： 1. 对给定的网络查找潮流计算所需的各元件等值参数，画出等值电路图。 2. 输入各支路数据，各节点数据利用给定的程序进行在变电所在某一负荷 情况下的潮流计算，并对计算结果进行分析。 3. 跟随变电所负荷按一定比例发生变化，进行潮流计算分析。 1) 4个变电所的负荷同时以2%的比例增大； 2) 4个变电所的负荷同时以2%的比例下降 3) 1和4号变电所的负荷同时以2%的比例下降，而2和3号变电所的 负荷同时以2%的比例上升； 4. 在不同的负荷情况下，分析潮流计算的结果，如果各母线电压不满足要 求，进行电压的调整。（变电所低压母线电压10KV 要求调整围在9.5-10.5 之间；电压35KV 要求调整围在35-36之间） 5. 轮流断开支路双回线中的一条，分析潮流的分布。（几条支路断几次） 6. 利用DDRTS 软件，进行绘制系统图进行上述各种情况潮流的分析，并进 行结果的比较。 7. 最终形成课程设计成品说明书。 三、课程设计成品基本要求： 1. 在读懂程序的基础上画出潮流计算基本流程图 2. 通过输入数据，进行潮流计算输出结果 3. 对不同的负荷变化，分析潮流分布，写出分析说明。 4. 对不同的负荷变化，进行潮流的调节控制，并说明调节控制的方法，并 列表表示调节控制的参数变化。 5. 打印利用DDRTS 进行潮流分析绘制的系统图，以及潮流分布图。
电力系统的潮流计算 西安交通大学自动化学院 2012.10 3．1 电网结构如图3—11所示，其额定电压为10KV 。已知各节点的负荷功率及参数： MVA j S )2.03.0(2 +=， MVA j S )3.05.0(3+=， MVA j S )15.02.0(4+= Ω+=)4.22.1(12j Z ，Ω+=)0.20.1(23j Z ，Ω+=)0.35.1(24j Z 试求电压和功率分布。 解：（1）先假设各节点电压均为额定电压，求线路始端功率。 0068.00034.0)21(103.05.0)(2 2223232232323j j jX R V Q P S N +=++=++=?0019.00009.0)35.1(10 15.02.0)(2 2 224242242424j j jX R V Q P S N +=++=++=?
则： 3068.05034.023323j S S S +=?+= 1519.02009.024424j S S S +=?+= 6587.00043.122423' 12 j S S S S +=++= 又 0346 .00173.0)4.22.1(106587.00043.1)(2 2 212122'12'1212j j jX R V Q P S N +=++=++=? 故： 6933.00216.112'1212 j S S S +=?+= （2） 再用已知的线路始端电压kV V 5.101 =及上述求得的线路始端功率 12 S ，求出线 路 各 点 电 压 。
kV V X Q R P V 2752.05 .104.26933.02.10216.1)(11212121212=?+?=+=? kV V V V 2248.101212=?-≈ kV V V V kV V X Q R P V 1508.100740.0) (24242 2424242424=?-≈?=+=? kV V V V kV V X Q R P V 1156.101092.0) (23232 2323232323=?-≈?=+=? （3）根据上述求得的线路各点电压，重新计算各线路的功率损耗和线路始端功率。 0066.00033.0)21(12.103.05.02 2 223j j S +=++=? 0018.00009.0)35.1(15 .1015.02.02 2 224j j S +=++=? 故 3066.05033.023323j S S S +=?+= 1518.02009.024424j S S S +=?+= 则 6584.00042.122423' 12 j S S S S +=++= 又 0331.00166.0)4.22.1(22 .106584.00042.12 2 212j j S +=++=? 从而可得线路始端功率 6915.00208.112 j S +=
自测题（一）一电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷（ 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D—级负荷在任何情况下都不允许中断供电、二级负荷应尽可 能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B ［、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、
电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配 电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。 7、衡量电力系统运行经济性的主要指标是（）。 A、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建 设投资、网损率； C、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8关于联合电力系统，下述说法中错误的是（）。 A、联合电力系统可以更好地合理利用能源; B、在满足负荷要求的情况下，联合电力系统的装机容量可以减 少;
第四章 电力系统潮流分析与计算 电力系统潮流计算是电力系统稳态运行分析与控制的基础，同时也是安全性分析、稳定性分析电磁暂态分析的基础（稳定性分析和电磁暂态分析需要首先计算初始状态，而初始状态需要进行潮流计算）。其根本任务是根据给定的运行参数，例如节点的注入功率，计算电网各个节点的电压、相角以及各个支路的有功功率和无功功率的分布及损耗。 潮流计算的本质是求解节点功率方程，系统的节点功率方程是节点电压方程乘以节点电压构成的。要想计算各个支路的功率潮流，首先根据节点的注入功率计算节点电压，即求解节点功率方程。节点功率方程是一组高维的非线性代数方程，需要借助数字迭代的计算方法来完成。简单辐射型网络和环形网络的潮流估算是以单支路的潮流计算为基础的。 本章主要介绍电力系统的节点功率方程的形成，潮流计算的数值计算方法，包括高斯迭代法、牛顿拉夫逊法以及PQ 解藕法等。介绍单电源辐射型网络和双端电源环形网络的潮流估算方法。 4-1 潮流计算方程--节点功率方程 1. 支路潮流 所谓潮流计算就是计算电力系统的功率在各个支路的分布、各个支路的功率损耗以及各个节点的电压和各个支路的电压损耗。由于电力系统可以用等值电路来模拟，从本质上说，电力系统的潮流计算首先是根据各个节点的注入功率求解电力系统各个节点的电压，当各个节点的电压相量已知时，就很容易计算出各个支路的功率损耗和功率分布。 假设支路的两个节点分别为k 和l ，支路导纳为kl y ，两个节点的电压已知，分别为k V 和l V ，如图4-1所示。 图4-1 支路功率及其分布 那么从节点k 流向节点l 的复功率为（变量上面的“－”表示复共扼）： )]([l k kl k kl k kl V V y V I V S (4-1) 从节点l 流向节点k 的复功率为： )]([k l kl l lk l lk V V y V I V S (4-2) 功率损耗为： 2)()(kl kl l k kl l k lk kl kl V y V V y V V S S S (4-3)
电力系统分析（下）模拟试题，答案在后面显示 模拟试题 一、单项选择题 (本题共15小题，每小题2分，共30分) 1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴分量是（）。 A.基频电流 B. 倍频电流 C. 直流电流 D. 不确定 2.输电线路的零序阻抗要比其正序阻抗（）。 A．相等 B．大 C．小 D．不确定 3.计算短路冲击电流时，冲击系数的变化范围是（）。 A．1≤k im≤2 B．1≤k im≤ C．1≤k im≤ D．1≤k im≤ 4.电力系统静态稳定的实用判据是（）. 5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和（） A．电容 B.电抗 C.电 阻 D.电纳 6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组（）接法时， 该绕组端点与外电路是连通关系。 A．中性点接地Y0 B．中性点不接地Y C．三角形接法Δ D．三相平衡负载 7. 电力系统的短路类型中，属于对称短路的是（）。 A 单相短路 B．两相短路 C．两相短路接地 D．三相短路 8. P-δ曲线被称为（）。 A.耗量特性曲线 B.负荷曲线 C.正弦电压曲线 D.功角曲线 9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而（）。 A．增大 B．减弱 C．不变 D．不确定 10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取（）。 A． B． C． D．1 11. 变压器漏磁通的路径与所通电流的序别（）。 A.相同 B.相反 C.无关 D．不确定
12. 单线接地短路计算中，电压和电流的各序分量，可直接应用（）来求得。 A．正序网 B．负序网 C．零序网 D．复合序网 13. 输电线路的零序阻抗比正序阻抗（）。 A．相同 B．大 C.小 D．不确定 14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。 A．不变 B．增大 C．减小D．不确定 15. 与励磁绕组的自由直流产生的磁通有依存关系的分量是（）。 A.定子的倍频电流分量 B．定子基频电流的自由分量 C．转子的倍频电流分量 D．定子基频电流的自由分量 二、多选题（本题共10小题，每小题2分，共20分） 1.有阻尼绕组同步发电机突然三相短路后的暂态过程分为两个阶段：（）。 A.次暂态过程 B.暂态过程 C.稳态过程 D.过渡过程 2.恒定电势源是指（）都保持恒定的电源。 A.电压幅值 B.电压相角 C.电流 D.频率 3.同步电机的基本方程包括d，q，0坐标系下同步电机的（）。 A.电势方程 B.电流方程 C.磁链方程 D.电感方程 4.以下属于会引发电力系统短路故障的原因有（）。 A.绝缘材料老化 B.雷击造成的闪络放电 C.运行人员带负荷拉刀闸 D.鸟兽跨接在裸露载流导体上 5.无阻尼绕组同步电机突然短路时，定子电流包含的分量是（）。 A．强制分量 B．基频分量 C．倍频分量 D．直流分量 6.其实次暂态电流就是短路电流（）的初值。 A．非周期分量 B．周期分量 C．基频分量 D．倍频分量 7. 在简化电力网络时，影响多台发电机是否能够合并的主要因素是（）。 A．发电机间的距离 B．短路的类型C．发电机的特性（类型和参数） D．对短路点的电气距离 8.与定子自由电流的非周期分量产生的磁通有依存关系的分量是（）。 A.定子电流的倍频分量B．定子电流的基频分量 C．转子电流的倍频分量 D．转子电流的基频分量
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。 A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。 4、衡量电能质量的技术指标是（ ）。 A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（ ）。 A 、配电线路； B 、直配线路； C 、输电线路； D 、输配电线路。 7、衡量电力系统运行经济性的主要指标是（ ）。 A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8、关于联合电力系统，下述说法中错误的是（ ）。 A 、联合电力系统可以更好地合理利用能源； B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少； C 、联合电力系统可以提高供电可靠性和电能质量； D 、联合电力系统不利于装设效率较高的大容量机组。 9、我国目前电力系统的最高电压等级是（ ）。 A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。 10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。 A 、220kv 、110kv ； B 、220kv 、115kv ； C 、242Kv 、121Kv ； D 、220kv 、121kv 。 11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。 A 、单电源双回路放射式； B 、双电源供电方式； C 、单回路放射式接线； D 、单回路放射式或单电源双回路放射式。 12、关于单电源环形供电网络，下述说法中正确的是（ ）。 A 、供电可靠性差、正常运行方式下电压质量好； B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量； C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况； D 、供电可靠性高，但电压质量较差。 13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。 A 、交流500kv 通常用于区域电力系统的输电网络； B 、交流220kv 通常用于地方电力系统的输电网络； C 、交流35kv 及以下电压等级通常用于配电网络； D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。 14、110kv 及以上电力系统应采用的中性点运行方式为（ ）。 A 、直接接地； B 、不接地； C 、经消弧线圈接地； D 、不接地或经消弧线圈接地。 16、110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。
学习-----好资料 电力系统分析试题 （时间100分钟，满分100分） 一?单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。每小题1分，共10分） 1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。 A、两端供电网、环网、双回线路辐射网 B、双回线路辐射网、环网、单回路链式网 C、单回路辐射网、两端供电网、单回路干线网 2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是（）。 A、正常运行时为零，单相接地时升高为线电压； B、正常运行时为零，单相接地时升高为相电压； C、正常运行时无法确定，单相接地时为相电压。 3、220kv电力系统中性点应采用的接线方式是（）。 A、不接地； B、直接接地； C、经消弧线圈接地。 4、架空输电线路采用分裂导线的目的是（）。 A、减小输电线路电阻； B、减小输电线路电抗； C、增大输电线路电容。 5、500kv超高压输电线路两端装设并联电抗器的目的是（）。 A、防止输电线路重载时末端电压降低； B、防止输电线路轻载时末端电压升高； C、防止输电线路轻载时末端电压降低。 6、关于单侧电源电力网，下述说法中正确的是（）。 A、电力网的功率分布由负荷分布确定，其潮流无法调控； B、电力网的功率分布与线路阻抗有关，其潮流无法调控； C、电力网功率自然分布就是功率的经济分布。 7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为（）。 A、n >h 阶； B、（n—1） x（n —1）阶； C、（n + 1） x（n+ 1）阶。 8、系统中有功功率不足，会造成（）。 A、电压水平上升； B、电压水平下降； C、频率下降。 4发电厂两台发电机组并列运行时，如果两台发电机册育功出力都没有达到额定值，且有 当发电厂有功负荷减小时，应该首先减小有功出力的是（）?心 A、1号机组； B、2号机组； C、同时减小。 10、电力系统无功电源最优分配的目的是（）。 A、使电力系统总的能源消耗最少； B、使电力网的有功损耗最小； C、使电力系统的电能质量最好。 二?判断题：（下列各题中，你认为正确的，请在题干的括号内打“V，错误的打“X。每小题1分，共15 分） 1、输电线路首端电压不一定总是咼于末端电压。（） 2、高压系统中，有功功率总是从电压相位超前的点向电压相位滞后的点传输。（）
第一章 电力系统的基本概念 1-1 什么叫电力系统、电力网及动力系统 1-2 电力线、发电机、变压器和用电设备的额定电压是如何确定的 1-3 我国电网的电压等级有哪些 1-4 标出图1-4电力系统中各元件的额定电压。 1-5 请回答如图1－5所示电力系统中的二个问题： ⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。 ⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。 1-6 图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 1-7 电力系统结线如图1-7所示，电网各级电压示于图中。试求： ⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。 习题1-4图

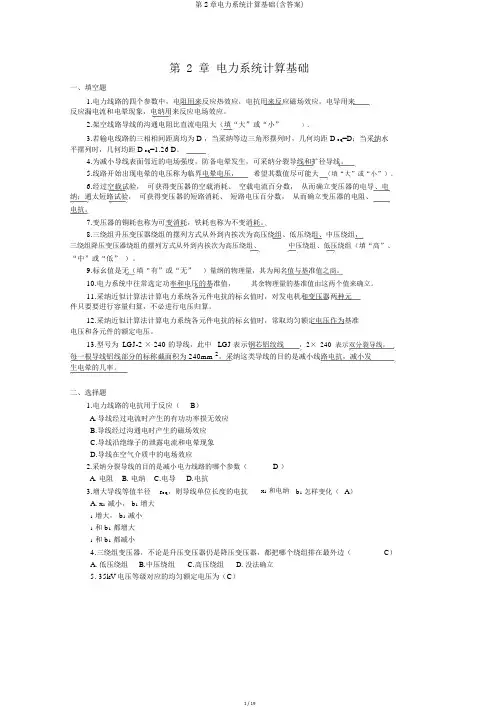

⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。 1-8 比较两种接地方式的优缺点，分析其适用范围。 1-9 什么叫三相系统中性点位移它在什么情况下发生中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍 1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么 第二章 电力系统各元件的参数及等值网络 2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。 2-2 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流 41.2%=o I 。求该变压器归算到高压侧的参数，并作出等值电路。 2-3 已知电力网如图2-3所示： 各元件参数如下： 变压器：1T ：S =400MVA ，12%=k U ， 242/ kV 2T ：S =400MVA ，12%=k U ， 220/121 kV 线路：2001=l km, /4.01Ω=x km (每回路) 602=l km, /4.01Ω=x km 115kV T 1 T 2 l 1 l 2 习题2-3图
11、求下列等值电路，并写出其导纳阵。 1:0.95j2? 12 12、有阻尼绕组同步发电机发生三相突然短路其定子绕组有哪些电流分量？ 13、如何利用等面积准则判断系统的暂态稳定性？ 14、试画出下网络K点发生单相短路时的零序网络。 K(1) 三个单相变压器组成 的三相变压器 15、在电力系统中常采用哪些技术措施降低网损率？ 三、计算题（每题10分，共40分） 16、电力系统如图所示。其参数如下：当在K1短路时，短路功率为S1=500MV.A；变压器T1、T2的参数相同：K=110/10.5KV，S TN=31.5MVA，V S % =10.5。求：下列两种运行情况下，在K2点短路时的短路功率和短路电流。 （1）断路器合闸后；（2）断路器跳闸后。 17、有一降压变电所，归算到低压侧参数如图所示。均为1欧姆。变压器变比分别为看k1=110/11kv和k2=115.5/11kv，末端负荷为（16+j12）MVA，已知低压母线电压10kv。试计算变压器功率分布和高压侧电压。 T1X T1 =j1 T2X T2=j1P+jQ 18、计算题（10分）有一降压变电所，归算到110kv的等值参数如图所示。变压器变比为110±2×2.5%/6.3kv，通过变压器的最大负荷为28+j14MV A，此时首端电压110kv；通过变压器的最小负荷为10+j6MV A，此时首端电压113kv。如保证低压侧电压变化范围为 6.0~6.6kv，试通过计算选择变压器分接头。 系统C T1 T2 QF K1K2
MVA kV 5.313.6/%5.22110?±1 2 12 Ω+)4044.2(j S S ) (a ) (b 19、两个系统由输电线联接，A ，B 两个系统均参加一次调频，当A 系统负荷 增加100MW ，A 系统参加二次调节增发50MW ，已知A K =600MW/HZ B K =400MW/HZ ，求ab P ?，及f ?。 A B ab P ?
电力系统分析练习题 一、单项选择题 1.对电力系统的基本要求就是(A) A.保证供电可靠性、保证良好的电能质量、保证系统运行的经济性 B.保证供电可靠性、保证良好的电能质量、保证继电保护动作的选择性 C.保证供电可靠性与良好的电能质量 D.保证供电可靠性与系统运行的经济性 2.下图所示的电力系统中,变压器T1的额定变比应为(B) A.242/121/11kV B.220/121/11kV C.220/110/10kV D.242/121/10kV 3.连接220kV 电力系统与110kV 电力系统的降压变压器,其额定变比应为(D) A.220/110kV B.220/115、5kV C.242/121kV D.220/121kV 4.我国110kV 以上电力系统中性点通常采用的运行方式就是(B) A 、不接地 B 、直接接地 C 、经消弧线圈接地 D 、经电容器接地 5.电力系统中性点经消弧线圈接地时,应采用的补偿方式为(A) A.过补偿 B.欠补偿 C.全补偿 D.全补偿或欠补偿 6.采用同一型号导线的三相架空输电线路,相间距离增大时,其电容(B) A.增大 B.减小 C.不变 D.无法确定 7.架空输电线路采用分裂导线的目的就是(A) A 、减小线路电抗 B 、减小线路电阻 C 、减小线路电容 D 、增大线路电抗 8.三相架空输电线路导线全换位的目的就是(A) A.减小三相参数的不平衡 B.减小线路电抗 C.减小线路电容 D.提高输电线路的输送容量 9.变压器参数B T 由试验数据 确定。(2章)(B) A.%K U B.%0I C.0P ? D.K P ? 10.变压器的电抗参数 T X ,由实验数据 确定。(A) A 、%K U B 、%0I C 、0P ? D 、K P ? 11.变压器的电纳参数T G ,由实验数据 确定。(C) A.%K U B.%0I C.0P ? D.K P ? 12.变压器的电阻参数T R ,由实验数据 确定。(D) A.%K U B.%0I C.0P ? D.K P ? 13.如果三相功率基准值为b S 、线电压基准值为b U ,则阻抗基准值为(D) A.b b U S / B. b b U S 3/ C.2/b b U S D.b b S U /2 14.输电线路运行时,其始端电压电压与末端电压的大小关系就是(C) A.始端电压一定高于末端电压 B. 始端电压始终等于末端电压 C.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压高于末端电压 D.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压低于末端电压 15.输电线路的电压降落就是指(A) A 、线路始端电压与末端电压的相量差 B 、线路始端电压与末端电压的数值差 C 、线路始端电压与额定电压的数值差 D 、线路末端电压与额定电压的数值差
作业题一参考答案 一、填空题 1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。 2．电力系统中性点有效接地方式指的是 中性点直接接地 。 3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。 4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。 5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。 6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。 7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。 8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。 9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。 10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。 二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。 11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ） ①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ） ①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ） ①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ） ①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ） ①△P O ②△P K ③U K % ④I O % 16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为?）取基准功率为S n ，则有功功率的标么值为（ ③ ） ① ?cos S P n ? ②?sin S P n ? ③n S P ④n S cos P ?? 17.环网中功率的自然分布是（ ④ ） ①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布
课程设计论文 基于MATLAB的电力系统潮流计算 学院:电气工程学院 专业:电气工程及自动化 班级:电自0710班 学号:0703110304 姓名: 马银莎
内容摘要 潮流计算是电力系统最基本最常用的计算。根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压（幅值和相角），各支路流过的功率，整个系统的功率损耗。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。 潮流计算在数学上是多元非线性方程组的求解问题，牛顿—拉夫逊Newton-Raphson法是数学上解非线性方程组的有效方法，有较好的收敛性。运用电子计算机计算一般要完成以下几个步骤：建立数学模型，确定解算方法，制订计算流程，编制计算程序。 关键词 牛顿-拉夫逊法（Newton-Raphson）变压器及非标准变比无功调节 高斯消去法潮流计算Mtlab
一 .电力系统潮流计算的概述 在电力系统的正常运行中，随着用电负荷的变化和系统运行方式的改变，网络中的损耗也将发生变化。要严格保证所有的用户在任何时刻都有额定的电压是不可能的，因此系统运行中个节点出现电压的偏移是不可避免的。为了保证电力系统的稳定运行，要进行潮流调节。 随着电力系统及在线应用的发展，计算机网络已经形成，为电力系统的潮流计算提供了物质基础。电力系统潮流计算是电力系统分析计算中最基本的内容，也是电力系统运行及设计中必不可少的工具。根据系统给定的运行条件、网络接线及元件参数，通过潮流计算可以确定各母线电压的幅值及相角、各元件中流过的功率、整个系统的功率损耗等。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节，因此潮流计算在电力系统的规划设计、生产运行、调度管理及科学研究中都有着广泛的应用。它的发展主要围绕这样几个方面：计算方法的收敛性、可靠性；计算速度的快速性；对计算机存储容量的要求以及计算的方便、灵活等。 常规的电力系统潮流计算中一般具有三种类型的节点：PQ 、PV 及平衡节点。一个节点有四个变量，即注入有功功率、注入无功功率，电压大小及相角。常规的潮流计算一般给定其中的二个变量：PQ 节点（注入有功功率及无功功率），PV 节点（注入有功功率及电压的大小），平衡节点（电压的大小及相角）。 1、变量的分类： 负荷消耗的有功、无功功率——1L P 、1L Q 、2L P 、2L Q 电源发出的有功、无功功率——1G P 、1G Q 、2G P 、2G Q 母线或节点的电压大小和相位——1U 、2U 、1δ、2δ 在这十二个变量中，负荷消耗的有功和无功功率无法控制，因它们取决于用户，它们就称为不可控变量或是扰动变量。电源发出的有功无功功率是可以控制的自变量，因此它们就称为控制变量。母线或节点电压的大小和相位角——是受控制变量控制的因变量。其中, 1U 、2U 主要受1G Q 、2G Q 的控制, 1δ、2δ主要受 1G P 、2G P 的控制。这四个变量就是简单系统的状态变量。 为了保证系统的正常运行必须满足以下的约束条件： 对控制变量 max min max min ;Gi Gi Gi Gi Gi Gi Q Q Q P P P <<<< 对没有电源的节点则为 0;0==Gi Gi Q P 对状态变量i U 的约束条件则是 m a x m i n i i i U U U <<
电力系统分析计算题 1.假设电压U 1固定不变，试就图示系统分析为什么投入电容器C 后可以降低线损和提高电压U 2。 2. 试就图示系统分析为什么对中枢点U 1进行逆调压可以对负荷点电压U 2进行控制的原理。 3. 试就图示系统分析（a ）、（b ）两种情况下线路的电能损耗ΔA ，你的结论是什么？ 4.某负荷由发电厂经电压为110kV 的输电线路供电。 Ω, X=41Ω，C Q 2 1 =1.7Mvar ， 发 线路的参数为：R=17 电厂高压母线电压U 1=116kV, 线路末端负荷为20+j10 MVA,求输电线路的功率损耗和末端电压U 2（计及电压降落的横分量)。(12分) 5、某降压变电所装有两台并联工作的有载调压变压器，电压为110±5×2.5/11 kV ，容量为31.5MVA, 已知最大负荷时:高压母线电压为103 kV,两台变压器并列运行时的电压损耗为5.849 kV,最小负荷时: 高压母线电压为108.5 kV, 两台变压器并列运行时的电压损耗为2.631 kV 。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(12分) 6.一双电源电力系统如下图所示，如在f 点发生b 、 P+jQ P+jQ S ~ （h ） （a ） （b ） 20+j10 MVA U 2 2 T 1 1 MVA X X j E d G 3013.013.01"2., ,. 1. === U K %=10.5 60MV A U K %=10.5 31.5MV A 80km X 1=0.4Ω/km X 0=3.5 X 1 MVA X X j E d G 60125.0125.01".2, ,. 2. ===
《电力系统分析》模拟测试一 选择题（25分） 1采用分裂导线的目的是（ ） A. 减小电抗 C.减小电纳 2 ?简单系统静态稳定判据为（ ） A. dP E /d 、:>0 C.dP E /d 、=0 D.都不对 3 ?频率的一次调整是（ ） A. 由发电机组的调速系统完成的 B. 由发电机组的调频系统完成的 C. 由负荷的频率特性完成的 D. 由无功补偿设备完成的 4?电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（ ） A.可靠性要求 B.经济性要求 C.灵活性要求 D.优质性要求 5?中性点不接地系统发生单相接地短路时，非故障相电压升高至（ ） A.线电压 B.1.5倍相电压 6?顺调压是指（ ） A. 高峰负荷时，电压调高，低谷负荷时，电压调低 B. 高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高 C. 高峰负荷，低谷负荷，电压均调高 D. 高峰负荷，低谷负荷，电压均调低 7?分析简单电力系统的暂态稳定主要应用 （ ） A.等耗量微增率原则 B.等面积定则 C.小干扰法 D.对称分量法 A.X T (1)>X T(2) D.X T ( 1)>>X T(2) 9.在下列各种故障类型中，属于纵向故障的是（ ） A.两相短路 B.两相断线 B.增大电抗 D.增大电阻 B. dP E /d:. <0 C.1.5倍线电压 D. 2倍相电压 8?—般情况，变压器的负序电抗 X T （2）与正序电抗 X T （1）的大小关系为（ B.X T ( 1) C.单相接地短路 D.两相短路接地 10.电力系统的综合供电负荷加上厂用电之和，称为（) A.发电负荷 B.供电负荷 C.用电负荷 D.工业负荷 电力系统分析复习题 9-1负荷的组成 1.综合负荷的定义 答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。 2. 综合负荷、供电负荷和发电负荷的区别及关系 答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。 9-2负荷曲线 1.负荷曲线的定义 答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述 ? 2.日负荷曲线和年负荷曲线的慨念 答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。 ? 3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24 24d av W P Pdt =?；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即max av m P k P = ；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min max P P α=。 ? 4.日负荷曲线的作用 答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。 ? 5.年最大负荷曲线的定义和作用 答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。 ? 6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途 答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。最大负荷利用小时数max T 是全年实际耗量W 跟负荷最大值max P 之比，即8760 max 0 max max 1 W T Pdt P P = =? 9-3负荷特性与负荷模型 1.负荷电压静态特性、ZIP 模型 答：当频率维持额定值不变时，负荷功率与电压的关系称为负荷的电压静态特性；负荷模型ZIP 是指在电力系统分析计算中对负荷特性所作的物理模拟或数学描述，负荷模型分为静态模型和动态模型。 2 2(/)(/)(/)(/)N P N P N P N q N q N q P P a V V b V V c Q Q a V V b V V c ??=++?? ??=++?? 其中系数满足11P P P q q q a b c a b c ++=??++=? 上式中第一部分与电压平方成正比，代表恒定阻抗消耗的功率；第二部分与电压成正比，代表与恒电流负荷相对应的 功率；第三部分为恒功率分量。 2.负荷频率静态特性的线性模型 答：(1)(1)N PV N qV P P k V Q Q k V =+????=+??? 和(1) (1)N Pf N qf P P k f Q Q k f =+????=+??? 式中()/N N V V V V ?=-，()/N N f f f f ?=-电力系统分析(完整版)
