浅谈机电安装工程深化设计
关 键 词：深化设计
内容概要：介绍机电工程深化设计的由来，简述深化设计工作步骤，肯定深化设计在工程建设中的进步意义。
正 文：
改革开放以来建筑业高速发展，建筑项目也日趋大型化、专业化、复杂化，陈旧的承包模式已经不能适应现代工程的需要。同时伴随着国际建筑管理公司、咨询公司和机电设计顾问公司的加盟，投资开发商都逐步采纳国际通用的工程招标和施工管理模式，实行建筑机电系统设计深化与施工为一体的工程总承包机制。
并且在国内某些大型项目的设计上，设计院施工图只做到大约相当于初步设计的阶段，并不能准确指导实际现场施工；进一步的深化设计工作都留给了总承包商完成。这种实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电系统施工单位对招标图纸进行再设计，并结合各个相关专业深化成各专业的施工图纸，这就必然产生了工程中的图纸深化设计工作。

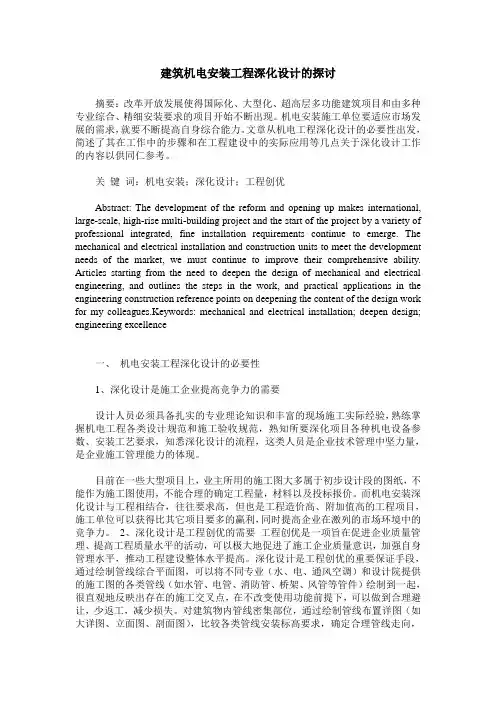

一、机电工程深化设计的意义
深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。
一张完美的深化设计图纸可以将设计师的设计理念、设计意图在施工过程中得到充分体现；并在满足甲方需求的前提下，使施工图纸更加符合现场实际情况，深化设计也是施工单位的施工理念在设计阶
段的延伸；更好的为甲方服务，满足现场不断变化的需要，优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。

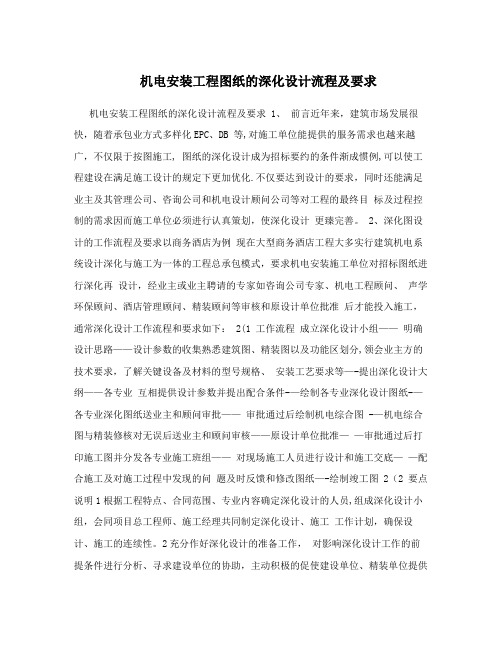

二、浅谈机电图纸的深化步骤
在深化图纸前，首先要有清晰的思路，对深化工程的区域有大概的掌握。以高层商用办公楼为例，深化的区域主要在标准层、设备层、管井、机房、地下室等。按照施工进度计划，安排图纸深化区域的先后顺序。
为了切实满足工程要求，圆满完成合约内容，必须在成立项目经理部的同时成立深化设计部门。深化设计部门应该有完善的组织架构和管理办法，具备从深化工作初期的资料收集、到具体深化工作的执行、关系协调、图纸审核、报送，直至施工图的完成，一套成熟的深化设计按流程作业的工作能力。鉴于深化设计的重要性，深化设计人员应具备扎实的理论知识和丰富的施工经验，详细了解工程的功能、建筑结构和精装修的设计，熟悉设备的性能、参数和安装要求，并且熟练掌握CAD 绘图技术。硬件上配备足够数量的电脑和绘图工具，以完成工程设计深化工作。
1、深化设计人员需明确深化的含义：主干系统不可变更，局部使用功能的改变不可变更，不可进行涉及初步设计的工作内容；深化工作应在合约范围内有利于降低工程造价，有利于工程施工；只是在二次设计过程中对原初始施工图的具体补充与完善。如遇到客观因素
需要对系统作较大变更时应请建设或设计单位同意。并对变更后涉及到容量变化、阻力变化等部分做出书面说明，及时送交原设计单位进行审核处理。
2、组织深化设计人员按照业主提供的技术指标，根据国内外设计标准，结合建筑物中各区域的功能，确定建筑物各区域的设计技术指标；收集各系统、行业的设计规范和已获业主批准的设备制造厂家的设备参数。同时还必须积极与土建、建筑结构设计师联系，以便第一时间获得建筑、结构变更的信息，从而修订机电专业的深化设计，否则，很难得到顾问公司的同意。
3、针对深化区域设定几个设计方案。各专业设计负责人应在项目总工程师的组织下，提出各自专业的几个设计方案，设计方案中既要保证业主提出的各项技术指标都能得到满足且在保证质量的前提下，安装工程造价要最低，同时设备参数表要单独列出。然后，组织各专业设计负责人优选一个设计方案。
4、绘制管线综合平面图。将风、水、电、等相关专业施工图中的管线（如：风管、水管、电管、桥架及重要管件）绘制到一起，发现其中存在的施工交叉点或无法施工的部位，在不改变所设计的机电工程各系统的设备、材料、规格、型号又不改变原有使用功能的前提下，按照施工规范和管道避让一般原则（一般先后为：风管→自流管→压力管→电管→弱电管），布置设备系统的管路，管路只做位置的移动，不做功能上的调整，使之布局更趋合理，进行优化设计，既达到合理施工又可节省工程造价。
5、在管线密集部位（如：内走道、管井、设备房等）绘制管线布置详图（如：立面图、剖面图、大样图等）。核对设计图中各种风、水管、电缆桥架、设备的安装方式、标高是否准确可行。如有问题或未确定标高，最好以梁和结构墙为基点进行标注，为精装预留更大空间，以满足精装安装及机电安装高度要求，结构已施工完的应以现场实际测量尺寸为准。在管道排布时，应保证管道交叉转弯、保温厚度、操作和规范所要求的最小距离。为了提高吊顶高度，部分管线（如弱电线槽、喷淋管道等）可能需要穿梁洞安装，但应考虑到梁洞是否有其它功能上的使用，如吊顶内回风的回风通道。
6、确定管道、设备支架形式，绘制管道支架大样图。
按照各专业设计图纸、施工验收规范、标准图集要求，正确选用支架形式、间距、布置及固定方式。对于大型设备、大规格管道、重点施工部位应进行应力、力矩验算。应注明型钢的规格、长度，固定端做法、采用的膨胀螺栓规格、预埋件尺寸及预埋件具体位置。
7、在综合管线深化过程中应多与精装修方面配合，在灯具、风口、喷淋头、探头、检修口等设施的选型与平面设置时，除满足功能要求外，还要兼顾精装修方面的选材与设计理念，力求达到功能和装修效果的完美统一。
8、深化设计图纸基本完成时需有项目部的内部审核。设计人员先对图纸进行自审，深化部门再组织项目部各专业责任工程师进行会审，会审后由各专业责任工程师进行设计会签，并填写《图纸确认记录》，最后送交原设计单位及业主进行确认。注意保留深化设计图纸
电子版本，在综合了各类修改文件及其它资料后，可全面地、完整地反映本项目机电设备安装的最终结果，以便工程竣工后出具一套有较高可信度的竣工图。
三、社会推广
建筑市场的改革不断深入，建设工程项目分工越来越细，专业化机电安装公司的规模和数量不断刷新，专业化的施工深化设计现已成为机电安装工程施工不可或缺的一部分。深化设计不仅可以提高原设计图纸的可读性及综合性；而且，通过深化设计可以进一步提升建筑工程项目机电系统的实用价值，对各工程施工参与方的造价控制也起到一定的作用。因此，机电安装工程深化设计具有很实用的施工价值和社会价值。
以上是本人在机电工程深化设计工作中的一点体会，希望能够对大家在今后的实际工作中起到一点帮助作用，谢谢！
第一章编制说明 某某工程由广东某某公司筹建，某某设计院，由某某公司监理。 1.编制依据 . 设计图纸 甲方提供现有的设计图纸。 . 建设单位各类招投标文件 1.3.现行的施工验收规范 ①《给水排水管道工程施工及验收规范》 ②《采暖与卫生工程施工及验收规范》 ③《自动喷水灭火系统施工及验收规范》 ④《通风与空调工程施工及验收规范》 ⑤《压缩机、风机、泵安装工程施工及验收规范》 ⑥《电气装置安装工程及以下配线工程施工验收规范》 ⑦《电气装置安装工程电气照明装置施工及验收规范》 ⑧《电气装置安装工程电缆线路施工及验收规范》 ⑨《火灾自动报警系统施工及验收规范》 ⑩其他相关的施工验收规范 第二章工程概况 1.工程简介 本工程位于**村，机楼建筑面积6740M2，属钢筋混凝土框架结构，建筑层数六层，其中地下消防水池面积为408M2；仓库建筑面积1951M2，建筑层数二层，属钢筋混凝土框架结构。 . 施工内容 . 给排水分部 2.1.1. 生活给水系统 2.1.2. 生活排水系统 2.1. 3. 空调给水系统
2.1.4.消防给水系统 . 电气分部 2.2.1. 动力配电系统 2.2.2. 照明配电系统 2.2. 3. 防雷接地系统 2.2.4. 火灾自动报警系统 . 通风空调分部 2.3.1. 中央空调系统 2.3.2. 通风系统 2.3.3. 新风系统 2.3.4. 防排烟系统 . 工程特点 . 平面布置比较紧凑。 3.2.各类设备繁多，对各个工种交叉作业配合要求高，高空作业范围大。 3.3.功能系统齐全，安装专业性较强，对施工管理人员的素质要求较高。. 本工程环境条件较好，有利于搞好文明施工建设。 4.工期要求 拟定于2005年9月日开工，2006年6月日完工。总工期为天。 5.质量要求：优良工程。 第三章施工管理及施工组织 ．机电安装管理架构 ．分部项目部人员构成
某公司机电工程深化设计方案 第一节概述 根据我司以往相似工程的实施经验，我司深刻理解招标图纸是作为本项目潜在承包商在投标时的指导和资料用的，其主要目的是使本项目潜在承包商能够预备工程造价估算和交回标书，本次招标图中主干管道、线槽桥架、主干电缆等的走向及安装，是以相关的比例表示，并指向相应的竖井管道间、专业机房及末端用户位置，而还有一定数量的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图都未必能表示出来。其所展示的为基本的设计原理和主要设备的布置情况，供本项目潜在承包商在进行其深化设计及施工图制作时，作为参照和依据。 我司深刻理解并非常清楚应负起本合约的系统的深化设计、施工图制作的责任，工程图纸的深化设计将作为我司提供服务的一个主要技术指标。我司承诺将全面配合业主单位、设计单位完成土建综合留洞图和综合机电管廊管线深化、大跨度钢结构机电管线综合深化、虹吸雨水及溢流系统深化、电气次干线、末端动力照明支路深化等设计工作，以及全面配合完成精装修综合天花图等设计工作。
第二节深化设计的流程
第三节深化设计的标准 我方将呈交与本次围有关的资料包括所有材料、装置和设备的完整资料如产品技术资料说明书、装配指引、详图和证明文件等供审核。 1. 所有的深化设计必须符合所有国家和市及建设行业主管部门所颁布的最新法规、法定职责、条例、规、规格、标准、施工准则、业务条例等各项法定要求。 2. 所有深化设计必须符合所有国家和市及建设行业主管部门所制定的规及准则，并应按投标时的最新版本执行。 3. 当国家规、国家标准及地方规未能适用时，则应要符合技术规格说明书中约定的国际认可的规及标准。 在呈审时同时附上有关符合标准的证明文件。而有关证明文件及试验报告，必须由一认可的检定机构签发，其容须详细列明有关测试文件，证明经审定符合所需的标准要求。 有关数据和资料均须采用公制（SI）单位。 第四节深化设计图纸的通用要求 1. 我方将按工程进度或按建筑师/工程师的要求呈交本次招标围有关系统的深化设计和施工图，供监理单位／国和有关部门审批。 2. 深化设计的单位需获得监理单位／国的认可，有关图纸容至少包括平面、立面和剖面图。除显示所有有关设备、管道、电气线路、控制装置和附属配件的布置安排外，还需显示各附件的位置、施工土建配合要求、与其它机电承包合同的分界面和一切施工所需的大样详图。 3. 无论在任何情况和位置，机电系统管道和设备的安装均须保持最大的使用空间和净空高度，一旦发觉有关净空高度或空间不足够时，须在施工前通知建筑师/工程师 4. 深化施工图深度必须达到国的标准要求。 5. 有关图纸经各审批单位初步批阅后，我方将综合有关意见加以修改，然后再安排送审，直至图纸获批准为止。 6. 图纸获批核后，经建筑师及工程师等盖章后，然后再分送业主、设计单
XXX项目深化设计方案 项目名称： 甲方： 乙方：
目录 XXX项目深化设计方案 (1) 一、背景概述 (4) 二、系统设计 (4) 2.1本项目实现功能 (4) 2.2本项目达到效果 (4) 2.3系统架构 (4) 2.4应用系统设计 (4) 2.5终端系统及接口设计 (4) 2.6网络及安全系统设计 (4) 2.7机房及相关配套设计 (5) 三、项目实施计划 (5) 3.1项目管理计划 (5) 3.2项目质量管理计划 (6) 3.3项目资金管理计划 (6) 3.4人员配置管理计划 (6) 四、测试方案 (7) 4.1测试目的 (7) 4.2测试人员组成 (7) 4.3测试验收规范 (7) 4.4问题处理 (8) 4.5具体测试内容 (8) 五、应急处理 (9) 5.1系统应急方案 (9) 5.2应急处理流程 (9) 5.3预防措施 (10) 六、验收 (10) 6.1验收标准 (10) 6.2系统功能验收 (11) 6.3验收小组成员 (12)
6.4验收方式 (12) 6.5交付物的移交 (13) 6.6验收程序 (13)
一、背景概述 XXXX 传统的安全产品基本都是在南北向业务模型的基础上进行研发设计的，这些产品在向云数据中心移植过程中出现了种种问题，比如部署困难，计算开销太高，策略管理不灵活等等。 由于云数据中心动态灵活的特点，过去的安全技术在设计的时候没有考虑过的，因此很难解决的一些新的问题，例如虚拟机迁移、混合云管理等。 二、系统设计 2.1本项目实现功能 XXXX 2.2本项目达到效果 2.3系统架构 2.4应用系统设计 XXX。 2.5终端系统及接口设计 XXX 2.6网络及安全系统设计 （一）网络系统设计
机电安装工程施工组织设计方案(新) 在酒店工程建造中，机电工程在整个施工过程中占有比较重要的地位，我公司在项目管理架构中，设置成立一个机电部，并要求各机电专业分包商在工地指定专门的联络人，在机电经理和机电部的协调下，共同研究改善与机电相关的各项工作，保证机电安装顺利进行。共同研究改善设备安装质量，确保试车运行一次通过。多点联络、多点沟通、相互理解、相互支持保证整体工程能顺利、依时、优质完工。机电组织架构图如下图 七、机电专业分包单位的管理 1、坚持公正平等的专业分包管理原则 无论是总承包商的专业分包队伍或业主指定的专业分包队伍，都是为建造本工程而走到一起来的，只有依靠大家团结一致，共同奋斗才能依期优质完成建造任务。因此我公司将公正平等对待所有专业分包商。在总平面管理中，根据各专业分包商的施工时段和实际的需要合理地分配施工用地及材料堆放场地，并严格要求所有分包商按照国家和当地政府部门的要求，做好安全培训，现场文明施工并参加总承包商组织的安全生产和开展文明施工的各项活动，包括定期的安全检查和评比会议。 2、督促各专业分包商的设备和材料审批 各专业分包商进场后，总承建商将根据总进度计划的要求，提醒和督促各专业的分包商及时组织相关材料和设备进场。在进场前组织他们及时向业主提供相关材料和设备的样板报批，未经业主批准的材料和设备，总承包商将阻止进场。已经进了场的不合格材料组织有关分包商及时清退。 3、严格执行施工技术控制措施 本工程要求所有专业分包单位提供对所有的分部工程和重大设备的吊装、重要工序的质量控制方式，如设备层冷冻机等设备的吊装、水压试验、调试等编制施工作业指导书或施工方案，内容包括施工程序、重点技术质量控制要求、人员配置、质量检验标准、计量器具配置、安全技术要求等内容。上述作业指导书和技术方案的编制要确保具有可操作性，且能够充分保证施工质量。 4、加强图纸会审和技术交底控制措施 本工程施工过程中，我司将配合业主施工单位组织，设计单位或监理单位的各系统施工图纸会审，重点解决各专业施工接口管理和相关技术管理人员对系统的熟悉，及时发现问题寻找解决办法，以避免返工对质量造成的影响。并进行设计图的深化管理综合建筑施工图（Combined-builders’-work Drawings）的准备和综合建筑设施施工图（Combined-services Drawings）的准备，业主已安排设计单位制作在实施过程中我们会严格监督检查。 5、加强施工现场文件的管理 5.1指定专人负责现场文件的领发、登记、借阅、保管、回收、整理等管理工作。
浅谈机电安装施工管理 发表时间：2018-10-24T14:57:47.930Z 来源：《建筑学研究前沿》2018年第18期作者：方奎广 [导读] 对机电安装工程进行科学的施工管理，是保障施工安全，保证工程质量、控制施工成本的一个重要前提。 摘要：机电安装施工工程基本上贯穿于整个建筑工程过程中，但其主要部分是在建筑的基础结构工程结束以后才开始施工，且在建筑物装修开始之前就要基本结束。因此，它在整个建筑工程中处于一个重要的环节。本文对工程施工管理进行一些分析探讨。 关键词：建筑机电安装工程；施工；管理 对机电安装工程进行科学的施工管理，是保障施工安全，保证工程质量、控制施工成本的一个重要前提。由于机电施工工程不同于其它工程的施工，它具有工期紧、边施工边进行二次工程的特点，因此，在实施建筑机电施工时不仅要健全工程管理机制，随时完善补充机电安装应急预案，同时还要为工程施工过程中所涉及到的人、财、物等有限资源提供有力的保障，以确保建筑工程施工的顺利开展。 一、机电安装工程项目的特点 机电安装的整个过程由图纸设计、设备采购开始到竣工验收、设备能够正常生产为结束，中间还经历设计深化，设备安装、设备的调试、生产试运行等几个阶段。而且由于机电设备技术发展日新月异。因此施工过程中往往会涉及到一些新工艺、新材料、新设备等新兴技术。此外，随着经济的高速发展以及工业规模迅速扩大。随之而来的是安装工程的规模也不断增大，对机电设备安装也提出了更高的要求。大型的安装工程对设备的吊装、装配以及检测技术等有着更为严格的要求，这也要求施工企业采取相应对策，采用新的施工工艺和安装质量更好的施工设备等。在施工质量验收方面，机电安装工程与建筑工程方面有着明显的区别，主要表现在质量的评估方法、工程的验收以及售后服务手段等。 二、影响当前机电安装工程施工管理的主要因素 1、管理水平落后，工程设计不科学 首先，许多企业合同管理人员对相关专业了解不够，思想认识不足，导致对工程项目合同的拟定和管理不严格、不合理。其次，随着信息时代的到来，大多数企业的管理观念还比较传统。跟不上信息化管理的步伐，导致工程造价管理信息获取渠道单一、处理不及时以及分类不合理等，无法体现市场的需求。另外，工程的设计将直接影响到工程的造价。一些设计人员不考虑实际情况，造成设计不合理，甚至工程设计方案未经过严格的论证与会审，便仓促上马落实。这样将会导致工程结束后的工作量统计与设计量严重不符而造成建设单位或施工单位经济损失。 2、造价管理混乱，安装不规范 由于施工单位的技术水平参差不齐，以及造价管理不规范，甚至有些施工企业为了追求利益最大化而违规签订合同，从而导致工程造价远远超过项目的预算。除此之外，一些施工企业在对工程项目进行决算时，故意通过扩大定额工程量的评定手段来提高子项目的套价。在安装工程项目的实施过程中，有些施工企业甚至购买价格高昂但质量低下的产品，这样不仅增加了工程的安装造价，同时还给工程质量带来了很多隐患。 3、设计不够规范，缺乏协调配合 我国自改革开改以来，工业有了很大的发展，各种型号规格的机电产品琳琅满目，国家很难对产品的型号作统一的规定。因此，对各种机电设备材料的型号和规格参数进行设计标明显得十分重要，这是施工单位进行机电设备材料采购的重要依据。然而，当前许多机电设备材料的型号及厂家产品编号设计都不够规范，缺乏统一标准，往往造成设计标注不清而引起订货错误，必须重新采购或更换。例如，许多施工图只在电气图中有防雷接地图，并只是简略地标注和说明而已，在建筑施工图中没有相关的详细说明和标注，造成机电施工无法正确安装防雷接地装置，或安装后达不到质量验收规范要求。 三、建筑机电安装工程施工管理 1、施工前的合同管理 工程管理，七分准备，三分施工。合同签订后，工程管理人员按规定办理开工手续，并与甲方协商解决施工所需资源，确保“三通一平”并根据甲乙双方的要求签订安全防火协议。根据工程及施工设备情况配备施工作业人员，制订施工网络计划。划定施工区域，做好安全保卫工作、制订安全技术措施，向施工人员进行安全技术交底。要组织合同造价人员根据用户要求并结合自己的主客观条件对合同的内容进行评审，核实工程实物量，对施工过程中可能发生的工程变更及相关的成本费用的支出、施工方法、质量要求、机械设备的使用、材料供应、劳动力调配和工期目标等诸方面进行合理评估，正确合理地编制施工图预算。在编制施工图预算时要深入研究招标文件和合同内容，充分考虑可能发生的费用，列入施工图预算。 2、施工前材料的管理 材料管理是工程施工的重点。施工人员进场后要察看施工场地，分析排查“三宝四口”等危险源、确定物质存放、加工场所，做好材料进场计划。在工程施工前，所有材料应基本到位。材料在订购前，要对材料生产单位的生产能力和资质进行评审，以免因材料的供应不足、材料质量不过关或由于运输路线复杂而延误工期。施工单位在材料到货后应组织专业人员进行材料检验，并索取产品合格证。对外观质量有严重缺陷的产品应予以退货，对质量有争议的材料和图纸、规范有要求的材料应给予复检。 3 施工管理 （1）施工的进度管理决定着整个施工期间施工人员的组织，设备的供应以及机电工程与土建工程、装修工程的配合，通常必须通过建立工程进度表的方式来检查和管理。机电施工进度表的建立是在施工顺序的基础上，其施工顺序主要包括以下几个阶段，即施工安装图设计、管线施工、设备（进货）验收、设备安装、调试、初开通和验收。 （2）施工界面管理的中心内容机电设备安装工程和装修工程，土建工程施工在其工程施工内容界面上的划分和协调，尤其是智能建筑物管理系统与机电设备和独立子系统的接口界面很多，一般通过各子系统工程负责人开调度会的方式来进行管理，建立文件报告制度，一切以书面方式进行记录、修改、协调措施等。 （3）合理安排机电施工安装期间的技术人员、安装工人和调试工程师的人数和这些人员进入工程的时间，以避免不必要的劳动力浪
泵站机电设备安装工程 施工方案 SANY GROUP system office room 【SANYUA16H-
***市城区快速路工程（二期）四十七中中雨水泵站机电设备安装工程施工方案 1工程概述 1.1***市中心城区快速路工程（二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。泵站机电设备及金属设备安装工作内容有8台立式轴流泵，单机容315KW，总装机容量2520KW。主要工程项目有： 1、900ZLBc-100型立式轴流泵8台及配套电动机3台，起重设备、生活、技术供水系统等。 2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。 3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。 4、机械设备自动化控控制系统。 1.2本工程设计单位为***市市政工程设计研究院。 1.3本泵站为***市中心城区快速路工程（二期）的配套工程。为该地区防止水患自然灾害起十分重要的作用。因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。 1.4机电设备安装施工方案、措施编制的依据
1、***市中心城区快速路工程（二期）雨水泵站施工招标文件， 2、***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。 3、现场踏勘记录。 3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。 1.5施工方针及承诺： 1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。 2、承诺： 我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺： （1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。 （2）保证按招标文件规定工期完成承包合同范围内的全部机电安装任务，保证确保2008年3月20日以前完成电设备安装任务，确保交付使用 （3）保证本工程不转包，不分包。 本公司能够提出上述承诺，是因为本工程的设计单位天津市市政工程设计研究院，能为本站提供优良的设计，有经验丰富的建设、
浅谈机电安装工程深化设计 关 键 词：深化设计 内容概要：介绍机电工程深化设计的由来，简述深化设计工作步骤，肯定深化设计在工程建设中的进步意义。 正 文： 改革开放以来建筑业高速发展，建筑项目也日趋大型化、专业化、复杂化，陈旧的承包模式已经不能适应现代工程的需要。同时伴随着国际建筑管理公司、咨询公司和机电设计顾问公司的加盟，投资开发商都逐步采纳国际通用的工程招标和施工管理模式，实行建筑机电系统设计深化与施工为一体的工程总承包机制。 并且在国内某些大型项目的设计上，设计院施工图只做到大约相当于初步设计的阶段，并不能准确指导实际现场施工；进一步的深化设计工作都留给了总承包商完成。这种实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电系统施工单位对招标图纸进行再设计，并结合各个相关专业深化成各专业的施工图纸，这就必然产生了工程中的图纸深化设计工作。 一、机电工程深化设计的意义 深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。 一张完美的深化设计图纸可以将设计师的设计理念、设计意图在施工过程中得到充分体现；并在满足甲方需求的前提下，使施工图纸更加符合现场实际情况，深化设计也是施工单位的施工理念在设计阶
段的延伸；更好的为甲方服务，满足现场不断变化的需要，优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。 二、浅谈机电图纸的深化步骤 在深化图纸前，首先要有清晰的思路，对深化工程的区域有大概的掌握。以高层商用办公楼为例，深化的区域主要在标准层、设备层、管井、机房、地下室等。按照施工进度计划，安排图纸深化区域的先后顺序。 为了切实满足工程要求，圆满完成合约内容，必须在成立项目经理部的同时成立深化设计部门。深化设计部门应该有完善的组织架构和管理办法，具备从深化工作初期的资料收集、到具体深化工作的执行、关系协调、图纸审核、报送，直至施工图的完成，一套成熟的深化设计按流程作业的工作能力。鉴于深化设计的重要性，深化设计人员应具备扎实的理论知识和丰富的施工经验，详细了解工程的功能、建筑结构和精装修的设计，熟悉设备的性能、参数和安装要求，并且熟练掌握CAD 绘图技术。硬件上配备足够数量的电脑和绘图工具，以完成工程设计深化工作。 1、深化设计人员需明确深化的含义：主干系统不可变更，局部使用功能的改变不可变更，不可进行涉及初步设计的工作内容；深化工作应在合约范围内有利于降低工程造价，有利于工程施工；只是在二次设计过程中对原初始施工图的具体补充与完善。如遇到客观因素
各智能化电子系统在应用中运用非常广泛，原因无外乎有这几种：一种是产品性能；二是使用问题；三是设计问题。其中最重要的还是设计，特别是“弱电机房设计”里面包含的内容，弱电机房的安全措施系统设计要点：包括防非法侵入网络、防雷、接地、防火、防停电、防静电等主要设计内容，这些都是保证设备安全运行的必不可少的重要条件，也是弱电系统设计要注意的事项。 1 供电系统设计：一、UPS尤其是机房不建筑智能化系统的有效工作有赖于正常供电， 应停电，因为机房是智能大厦的首脑机关。众所周知，一台电脑 17 / 1 正在工作时突然断电，就可能造成数据丢失。所以机房的电源系
统很重要。对于智能大厦的一般配电系统，允许正常停电或事故停电，但对中央机房而言是不允许的。一般的解决办法是分为两部分，一是在前端交流电源引人两路市电，有条件时可加设发电机，成为多路供电，提高供电可靠性;二是在机房里设不间断电 源UPS，附设一定的直流电池组作为后备电源，即可保证供电。前者是传统的提高供电可靠性方式，后者是近年来随着信息技术飞速发展而越来越广泛应用的方式。 现有两种UPS供电方式可供选择。一为在线式，即UPS始终在供电状态，时刻都在工作着，UPS代替了市电为计算机网络设备供电。二为后备式，就是计算机网络设备平时供电依靠市电，只在市电停电时才立即转而由UPS供电。后备式供电有个过零问题，即当市电停电时，无论何种合闸方式，避免不了瞬间无电问题。市电是50HZ，奔腾ⅡPC是500MHZ以上，显然，在停电的一瞬间，电脑可能丢失数据。具体办法是分而治之：若系正常停电，事先必有通知，可提前将UPS 投入;若系故障(短路、接地)停电，因电感上电流不能跃变，电容上电压不能跃变，可将UPS的自动接入设定为小于跳闸电流值，即在电路断开前，UPS就已接入。UPS电源正向大功率、低噪音、智能化、网络化方向发展，而这正是中央机房所需要的。大功率的UPS电源(如20、30、60KVA 及以上)多具有并机冗余功能，新出现的热插拔、模块化电池阵 17 / 2 列进一步提高了供电可靠性。这因为“阵列结构”先前用于计算
龙源期刊网 https://www.doczj.com/doc/107178463.html, 浅谈机电安装管理控制 作者：鲁金玲回秀男王颖光 来源：《城市建设理论研究》2013年第19期 【摘要】随着建筑行业的发展，对建筑机电安装的要求也越来越高，机电安装工程在整个工程项目中是十分重要的环节。机电部分的施工管理水平直接决定了该企业机电施工的质量优劣及工程的成败，因此，应加大机电施工的管理力度，不断提高机电安装工程的施工技术及 管理水平，实现机电施工项目管理，提高企业的管理水平。 【关键词】机电安装；管理控制；质量控制；施工管理 中图分类号：TU85 文献标识码：A 文章编号： 引言 机电施工工程技术广泛地应用各个领域，其重要性、综合性和技术难度使得机电施工工程在建筑工程中占有重要位置。机电施工专业设置为电气、弱电、设备、给排水、暖通空调等[1]，机电施工工程贯穿于整个建筑工程过程中，涉及到许多专业和学科，是各学科的综合应用。机电施工包括的项目很多，对整体工程后期影响很大，机电设备安装系统主要有电气工程、弱电工程、给排水工程、自动化控制以及消防。但其主要部分在建筑基础结构工程结束后才开始，在建筑物装修开始之前就要结束，因此，机电施工在整个建筑工程中处于一个重要的环节[1]。 机电施工工程具备自身独特的性质，同时又有很大的灵活性、通用性。机电施工不同于其它工程，它具有工期紧、同时进行二项工程的特点，同时机电施工工程技术质量要求高、安全管理复杂、投资额大。因此，加强与完善机电施工工程质量和竣工之后的管理，不仅要健全工程管理机制，随时完善应急预案，还要为施工资源提供有力的保障，以确保工程的顺利开展。 一、机电安装施工技术 （一）施工要点 机电施工是在建筑基础结构结束时开始，所以施工前的准备阶段对整个施工工程起引导作用。施工前要做好充分的工程材料设备、施工机械、施工场地、施工图纸等各方面的准备。建筑施工前期，机电施工配合土建专业对预埋线管、孔洞等进行前期工作洽商。在土结构底板安装时，配合预留预埋工作，包括电缆线槽、线管的预埋，桥架穿越、剪力墙孔洞预埋等。土建进行墙壁砌体后，机电涉及的位置、尺寸不能修改，因此管线的安装必须一次到位。 （二）施工技术
机电设备及滴灌材料安装施工组织设计 宁夏水利水电工程局 2011年5月30日
目录 1 编制说明 (4) 1.1 编制原则 (4) 1.2施工技术规范 (5) 2 设备、人员动员周期和设备、人员及材料运到施工现场的方法 (6) 2.1 设备、人员动员周期 (6) 2.2 设备、人员及材料运到现场的方法 (6) 3 施工组织机构主要职责范围 (6) 3.1 施工组织机构 (6) 3.2 各部门主要职责范围 (7) 4 主要工程施工准备及施工措施 (8) 4.1 施工准备 (8) 4.2 施工措施 (8) 5施工工艺及方法 (9) 5.1管沟开挖 (9) 5.2 管沟回填 (10) 5.3 管材及设备安装 (11) 5.4 金属管道的安装 (13) 5.5 填砂、填土作业 (14) 5.6 胶圈接口 (14) 5.7 胶圈连接 (14) 5.8 阀门安装 (14) 5.9 管道试压 (14) 5.10 铺管 (15)
5.11 管道附属构筑施工 (15) 5.12 管道冲洗和系统压力调试运行 (15) 5.13 机电工程主要分项施工方法 (16) 6 保证工程质量的措施 (17) 7 保证工程进度的措施 (18) 8 雨季施工措施 (18) 9 安全保证体系及保证安全的措施 (19) 10 环境保护措施 (20) 11 文明施工措施 (21) 12 其他说明事项 (21) 13 施工总进度计划 (22) 附件： 附图1：质量保证体系图 附图2：安全保证体系图 附表1：投入本标段的主要施工设备表 附表2：配备本标段的试验和检测仪器设备表 附表3：劳动力计划表 附表4：施工进度图
±0.000以下机电工程预埋施工方案 第一节工程概况 按照招标文件及相关图纸，机电工程工作范围为±0.00层及以下的全部机电预埋工作，内容包括：±0.00层楼板和梁，地下室结构、桩承台所有的机电预埋工程。 第二节主要施工方法及技术措施 2.1套管的安装 2.1.1 套管制作要求 1）套管用材 2）为施工需要，统一原则如下：对于DN≤40小口径穿管，无需保温时均采用DN80套管，需保温管均采用DN125套管。外连续墙按业主要求，适当放大。 3）楼层上，部分需穿越钢结构的管线放置套管原则：预留洞DN≤350时，不做套管，仅在钢结构留洞边，作40mm防火涂层。 4）刚性套管
注：L=L'-10mm,为确保钢结构模板封闭，套管两端均缩短5mm。L为摸板宽度,L'为套管实际长度。 图4.1.2.1 刚性套管 5）刚性防水套管 注：同上 图4.1.2.2 刚性防水套管 6）穿越楼板套管 图4.1.2.3 穿越楼板套管 7）套管油漆要求：
钢制套管除外墙，水池用以外，套管内壁刷防锈漆. 2.1.2套管安装 套管安装须确定位置的准确性；并按图核对套管数量，以求套管安装数量的精确性。 1）套管安装前应认真核对图纸，再次确认套管管径以及数量； 2）与其他专业配合，进行测量，核实并确认现场具体轴线位置以及水平基准点等基准坐标； 3）按照图纸标志位置和参照尺寸、现场基准坐标，确定套管的标高、纵横坐标； 4）将我方所确认的套管位置，以书面形式（或局部剖面图纸）通知专业施工单位，以便对方审核确认； 5）配合专业单位进行套管安装：套管安装应牢固，不得有晃动，需加固处理时，可用短筋搭焊，接在结构主筋上，但在处理前需与设计监理单位协调，避免破坏建筑结构强度； 6）安装中，应不断复核套管的座标和标高尺寸，以及套管的水平度，一旦发现偏差大于允许范围，立即整改； 7）对于穿越连续墙的防水套管，为防止外部地下水渗入，在安装前可用3mm 钢板烧焊在套管两端，以作暂时封堵；朝户外端面可作防锈（防锈漆两度）和防水处理（沥青漆一度）；待日后总体开挖施工时，再割开进行穿管施工； 2.1.3套管回填处理 各类管线穿越套管，回填示意图见下表：

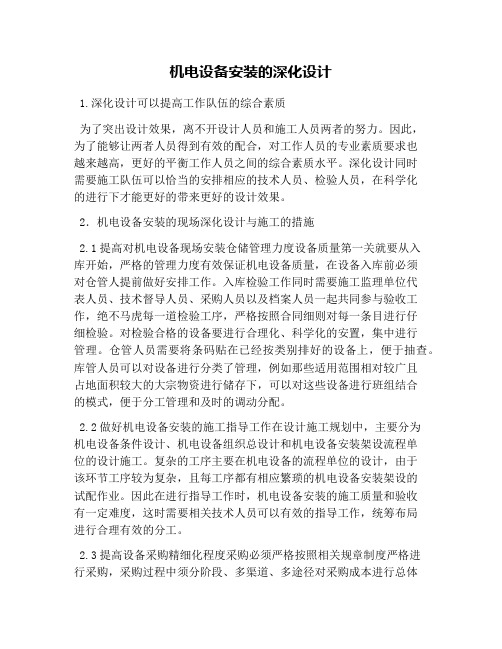

机电设备安装的深化设计 1.深化设计可以提高工作队伍的综合素质 为了突出设计效果，离不开设计人员和施工人员两者的努力。因此， 为了能够让两者人员得到有效的配合，对工作人员的专业素质要求也 越来越高，更好的平衡工作人员之间的综合素质水平。深化设计同时 需要施工队伍可以恰当的安排相应的技术人员、检验人员，在科学化 的进行下才能更好的带来更好的设计效果。 2．机电设备安装的现场深化设计与施工的措施 2.1提高对机电设备现场安装仓储管理力度设备质量第一关就要从入 库开始，严格的管理力度有效保证机电设备质量，在设备入库前必须 对仓管人提前做好安排工作。入库检验工作同时需要施工监理单位代 表人员、技术督导人员、采购人员以及档案人员一起共同参与验收工作，绝不马虎每一道检验工序，严格按照合同细则对每一条目进行仔 细检验。对检验合格的设备要进行合理化、科学化的安置，集中进行 管理。仓管人员需要将条码贴在已经按类别排好的设备上，便于抽查。库管人员可以对设备进行分类了管理，例如那些适用范围相对较广且 占地面积较大的大宗物资进行储存下，可以对这些设备进行班组结合 的模式，便于分工管理和及时的调动分配。 2.2做好机电设备安装的施工指导工作在设计施工规划中，主要分为 机电设备条件设计、机电设备组织总设计和机电设备安装架设流程单 位的设计施工。复杂的工序主要在机电设备的流程单位的设计，由于 该环节工序较为复杂，且每工序都有相应繁琐的机电设备安装架设的 试配作业。因此在进行指导工作时，机电设备安装的施工质量和验收 有一定难度，这时需要相关技术人员可以有效的指导工作，统筹布局 进行合理有效的分工。 2.3提高设备采购精细化程度采购必须严格按照相关规章制度严格进 行采购，采购过程中须分阶段、多渠道、多途径对采购成本进行总体
