2012-土体变形特性.

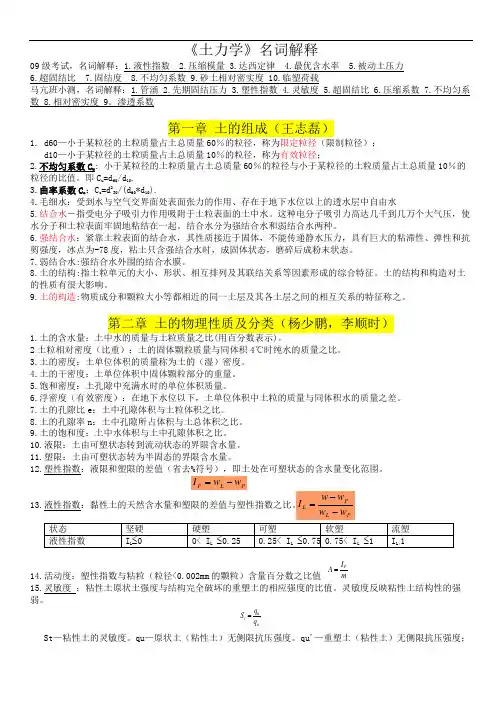

《土力学》名词解释09级考试，名词解释：1.液性指数 2.压缩模量 3.达西定律 4.最优含水率 5.被动土压力6.超固结比7.固结度8.不均匀系数9.砂土相对密实度 10.临塑荷载马亢班小测，名词解释：1.管涌 2.先期固结压力 3.塑性指数 4.灵敏度 5.超固结比 6.压缩系数 7.不均匀系数 8.相对密实度 9。

渗透系数第一章 土的组成（王志磊）1. d60—小于某粒径的土粒质量占土总质量60％的粒径，称为限定粒径（限制粒径）；d10—小于某粒径的土粒质量占土总质量10％的粒径，称为有效粒径；2.不均匀系数C u : 小于某粒径的土粒质量占土总质量60％的粒径与小于某粒径的土粒质量占土总质量10％的粒径的比值。

即C u =d 60/d 10.3.曲率系数C c ：C c =d 230/(d 60*d 10).4.毛细水：受到水与空气交界面处表面张力的作用、存在于地下水位以上的透水层中自由水5.结合水－指受电分子吸引力作用吸附于土粒表面的土中水。

这种电分子吸引力高达几千到几万个大气压，使水分子和土粒表面牢固地粘结在一起。

结合水分为强结合水和弱结合水两种。

6.强结合水：紧靠土粒表面的结合水，其性质接近于固体，不能传递静水压力，具有巨大的粘滞性、弹性和抗剪强度，冰点为-78度，粘土只含强结合水时，成固体状态，磨碎后成粉末状态。

7.弱结合水:强结合水外围的结合水膜。

8.土的结构:指土粒单元的大小、形状、相互排列及其联结关系等因素形成的综合特征。

土的结构和构造对土的性质有很大影响。

9.土的构造:物质成分和颗粒大小等都相近的同一土层及其各土层之间的相互关系的特征称之。

第二章 土的物理性质及分类（杨少鹏，李顺时）1.土的含水量：土中水的质量与土粒质量之比(用百分数表示)。

2土粒相对密度（比重）：土的固体颗粒质量与同体积4℃时纯水的质量之比。

3.土的密度：土单位体积的质量称为土的（湿）密度。

4.土的干密度：土单位体积中固体颗粒部分的重量。

土木工程中的土体侧向变形与稳定性土木工程是以土木资源为基础，运用工程技术和科学原理来建设和改造人类生活环境的学科。

在土木工程中，土体侧向变形和稳定性是一个非常重要的问题。

它涉及到土体的结构特性、地基基础设计、土体抗震性能等方面，对于工程的安全和可持续性发展具有至关重要的意义。

土体的侧向变形是指土体在受到外界力作用下发生的变形现象。

土体作为一种多孔介质，其内部的颗粒之间会发生相互位移和伸缩，从而引起土体体积的变化。

这种变形可能会导致土体的沉降、膨胀、压缩、位移等问题，给土木工程的安全性和稳定性带来威胁。

土体的侧向变形与土体的物理性质密切相关。

土体的颗粒间隙、颗粒形状和结构紧密程度等因素都会影响土体的侧向变形特性。

例如，土体的孔隙度越大，颗粒间的位移空间就越大，土体的侧向变形性能就越明显。

此外，土体的含水量也是一个重要的因素。

当土体含水量较高时，水分会填充土颗粒间的空隙，增加颗粒间的粘着力，土体的侧向变形性能会受到影响。

土体的稳定性是指土体在承受外力作用时不发生较大变形和破坏的能力。

土体的稳定性是土木工程设计中必须考虑的一个关键问题。

一旦土体的稳定性不足，可能会导致工程结构的倾斜、沉降等问题，甚至造成灾难性的崩塌。

因此，土体的稳定性分析和设计非常重要。

土体的稳定性可通过材料强度、土体的内摩擦角和胀缩特性等来评估。

材料强度是指土体抵抗变形和破坏的能力，它与土体的物理性质有关。

土体的内摩擦角是一个反映土体内部粒间摩擦力大小的参数，它描述了土体颗粒之间的相互作用力。

胀缩特性是指土体在受到水分影响时自身体积的变化特性，胀缩特性会对土体的稳定性产生重要影响。

为了保证土体的侧向变形和稳定性，土木工程中通常会采取一系列的措施。

首先，对土体进行合理的基础设计和施工，确保土体充分密实，减少颗粒间的位移空间。

其次，通过加固土体，增加土体的强度和稳定性。

目前，常用的加固土体的方法主要包括土壤固化、土体加筋和土体加固等。

这些方法有效地提高了土体的稳定性和抗震能力，保障了土木工程的安全运行。

一、实验目的本次实验旨在通过土力学固结实验，了解土体在荷载作用下的压缩变形特性，测定土的压缩系数、压缩模量、体积压缩系数、压缩指数、回弹指数、竖向固结系数、水平向固结系数以及先期固结压力，为工程设计和土体稳定性分析提供理论依据。

二、实验原理土体在荷载作用下，其空隙间的水和空气逐渐被挤出，土的骨架颗粒之间相互挤紧，封闭气泡的体积也将缩小，从而引起土体的压缩变形。

土的压缩变形主要受土的颗粒组成、密度、含水量、土的结构等因素的影响。

三、实验仪器1. 小型固结仪：包括压缩容器、加压设备、环刀（内径61.8mm，高20mm，面积30cm²）、单位面积最大压力4kg/cm²、杠杆比1：10。

2. 测微表：量程10mm，精度0.01mm。

3. 天平：最小分度值0.01g及0.1g各一架。

四、实验步骤1. 按工程需要选择面积为30cm²的切土环刀取土样。

2. 在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。

3. 检查各部分连接处是否转动灵活；然后平衡加压部分。

4. 横梁与球柱接触后，插入活塞杆，装上测微表，并使其上的短针正好对准6字，再将测微表上的长针调整到零，读测微表初读数R0。

5. 根据实验要求，逐级施加荷载，每级荷载保持一定时间（如24小时）。

6. 在荷载作用下，观察并记录土样高度的变化和测微表的读数。

7. 当荷载达到最大值后，逐渐卸载，观察并记录土样高度的变化和测微表的读数。

8. 根据实验数据，计算土的压缩系数、压缩模量、体积压缩系数、压缩指数、回弹指数、竖向固结系数、水平向固结系数以及先期固结压力。

五、实验结果与分析1. 压缩系数：土的压缩系数是指土体在单位压力作用下，单位时间内的体积压缩量。

本次实验中，土的压缩系数为0.1mm²/kg，说明土的压缩性较好。

2. 压缩模量：土的压缩模量是指土体在单位压力作用下，单位体积的压缩变形量。

土的本构关系土体是天然地质材料的历史产物。

土是一种复杂的多孔材料,在受到外界荷载作用后,其变形具有以下特性：①土体的变形具有明显的非线性,如:土体的压缩试验e～p 曲线、三轴剪切试验的应力—应变关系曲线、现场承载板试验所得的p～s曲线等; ②土体在剪切应力作用下会产生塑性应变,同时球应力也引起塑性应变; ③土体尤其是软粘土,具有十分明显的流变特性;④由于土体的构造或沉积等原因,使土具有各向异性; ⑤紧砂、超固结粘土等在受剪后都表现出应变软化的特性; ⑥土体的变形与应力路径有关,证明不同的加载路径会出现较大的差别; ⑦剪胀性等。

为了更好地描述土体的真实力学—变形特性,建立其应力、应变和时间的关系,在各种试验和工程实践经验的基础上提出一种数学模型,即: 土体的本构关系。

自从Roscoe等人首次建立了剑桥模型以来, 土的本构关系的研究经历了一个蓬勃发展的阶段, 出现了一些具有实用价值的本构模型。

虽然很多的理论为建立土的本构关系提供了有力的工具, 但是由于土是一种三相体材料, 在性质上既不同于固体也不同于液体, 是介于两者之间的特殊材料, 所以人们常借助于固体力学或流体力学理论, 同时结合工程实践经验来解决土工问题, 从而研究土的本构关系形成了自己一套独特的方法—半理论半经验的方法。

建立一个成功的本构关系关键有两点：第一要建立一个函数能较好地反映土在受力下的响应特征；第二要充分利用试验结果提供的数据比较容易地确定模型参数。

模型都需要满足以下基本条件：（1）不违背更高一级的基本物理原理（如热力学第一、第二定律）。

（2）建立在一定的力学理论基础之上（如弹性理论、塑性理论等）。

（3）模型参数能够通过常规试验求取。

从工程应用的角度出发，研究问题的精度就需要进行合理的控制，从而在计算精度与计算设备、计算难度、计算时间以及计算成本之间获得平衡。

另外，任何理论、方法都应以实践应用为目的，这样才具有价值。

综合上述两点，从工程应用的角度去分析各种土的本构关系是非常有必要的。

第四章土的变形特性和地基沉降计算土的变形特性和地基沉降计算是土木工程中非常重要的内容。

土的变形特性研究土体在外力作用下的变形规律和特性，而地基沉降计算则是根据土的变形特性来预测地基的沉降情况。

下面将详细介绍土的变形特性和地基沉降计算的相关内容。

1.土的变形特性土体受到外力作用时会发生变形，主要有弹性变形、塑性变形和剪切变形。

(1)弹性变形：土体在外力作用下，会发生弹性变形。

当外力去除后，土体会恢复到原来的状态。

弹性模量是衡量土体抗弯刚度的指标，可以通过简单的试验来确定。

(2)塑性变形：土体在超过一定应力范围时，会发生塑性变形。

土体的塑性是由于土颗粒之间存在黏聚力和内摩擦力。

土壤的塑性特性可以通过塑性指数来描述，塑性指数越大，土体的可塑性越强。

(3)剪切变形：土体在受到剪应力作用时，会出现剪切变形。

剪切变形会导致土体体积变化，产生剪切应变。

土壤剪切特性可以通过剪切强度来描述，剪切强度是土体抵抗剪切破坏的能力。

地基沉降是指地基在建筑物或其他荷载作用下产生的垂直变形。

地基沉降计算是为了预测和控制建筑物在使用过程中由于地基沉降而产生的沉降量。

地基沉降计算可以分为弹性沉降和塑性沉降两部分。

(1)弹性沉降：建筑物的地基沉降可以通过应力-应变关系来进行计算。

根据土体弹性模量、建筑物底面积和载荷大小，可以确定建筑物的弹性沉降量。

(2)塑性沉降：塑性沉降是由于土体的塑性变形而产生的沉降。

塑性沉降的计算需要考虑土壤的塑性指数、建筑物底面积和载荷大小。

塑性沉降计算可以使用维罗耐氏公式或其他合适的公式进行。

地基沉降计算的结果可以作为设计和施工的依据，可以预测建筑物在使用过程中的变形情况，从而保证建筑物的安全和稳定。

总结：土的变形特性和地基沉降计算是土木工程中重要的内容，了解土的变形特性可以帮助预测地基的变形情况，地基沉降计算是为了预测和控制建筑物的沉降量。

研究土的变形特性和进行地基沉降计算能够保证建筑物的安全和稳定。

常用土体本构模型及其特点小结------- 山中一草➢线弹性模型线弹性模型遵从虎克定律，只有2个参数，即弹性模量E和泊松比v，它是最简单的应力-应变关系，但无法描述土的很多特征，主要应用于早期的有限元分析及解析方法中，可用来近似模拟较硬的材料如岩土。

➢Duncan-Chang（DC）模型DC模型是一种非线性弹性模型，它用双曲线来模拟土的三轴排水试验的应力-应变关系（图1）。

它侧重于刻画土体应力-应变曲线非线性的简单特征，通过弹性参数的调整来近似地考虑土体的塑性变形。

但所用的理论仍然是弹性理论而没有涉及到任何塑性理论，故仍不能反映如应力路径对变形的影响、土体的剪胀特性和球应力对剪应变的影响等土体的很多重要性质。

由于DC模型是在为常数的常规三轴试验基础上提出的，比较适用于围压不变或变化不大、轴压增大的情况，如模拟土石坝和路堤的填筑。

➢Mohr-Coulomb（MC）模型MC模型是一种弹-理想塑性模型，它综合了胡克定律和Coulomb破坏准则。

有5个参数，即控制弹性行为的2个参数：弹性模量E和泊松比v及控制塑性行为的3个参数：有效黏聚力c、有效内摩擦角和剪胀角。

MC模型采用了弹塑性理论，能较好地描述土体的破坏行为但却认为土体在达到抗剪强度之前的应力-应变关系符合胡克定律，因而并不能较好地描述土体在破坏之前的变形行为，且不能考虑应力历史的影响及区分加荷和卸荷。

故MC模型能较好地模拟土体的强度问题，MC模型的六凌锥形屈服面（图2）与土样真三轴试验的应力组合形成的屈服面吻合得较好，因此MC模型适合于低坝、边坡等稳定性问题的分析。

➢Drucker -Prager（DP）模型DP模型对MC模型的屈服面函数作了适当的修改，采用圆锥形屈服面（图3）来代替MC模型的六凌锥屈服面，易于程序的编制和进行数值计算。

它存在与MC模型同样地缺点，相对而言，在模拟岩土材料时，MC模型较DP模型更加适合。

➢修正剑桥模型（MCC）MCC模型为等向硬化的弹塑性模型，它修正了剑桥模型的弹头形屈服面，采用帽子屈服面（椭圆形）（图4），以塑性体应变为硬化参数，能较好地描述黏性土在破坏之前的非线性和依赖于应力水平或应力路径的变形行为，MCC模型从理论上和试验上都较好地阐明了土体的弹塑性变形特征，是应用最为广泛的软土本构模型之一。

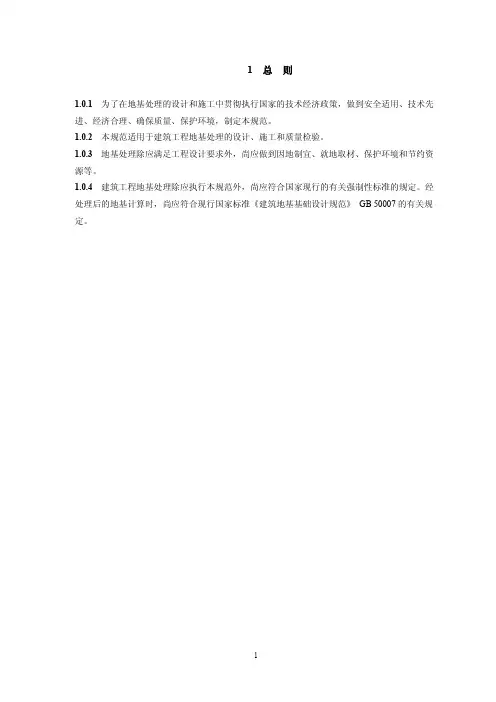

1 总则1.0.1 为了在地基处理的设计和施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规范。

1.0.2 本规范适用于建筑工程地基处理的设计、施工和质量检验。

1.0.3地基处理除应满足工程设计要求外，尚应做到因地制宜、就地取材、保护环境和节约资源等。

1.0.4 建筑工程地基处理除应执行本规范外，尚应符合国家现行的有关强制性标准的规定。

经处理后的地基计算时，尚应符合现行国家标准《建筑地基基础设计规范》GB 50007的有关规定。

2术语和符号2.1术语2.1.1 地基处理ground treatment提高地基强度，改善其变形性质或渗透性质而采取的技术措施。

2.1.2 复合地基composite foundation部分土体被增强或被置换，形成的由地基土和增强体共同承担荷载的人工地基。

2.1.3 地基承载力特征值characteristic value of subgrade bearing capacity由载荷试验测定的地基土压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。

2.1.4 换填垫层cushion挖去表面浅层软弱土层或不均匀土层，回填坚硬、较粗粒径的材料，并夯压密实形成的垫层。

2.1.5 加筋垫层reinforced cushion在垫层材料内铺设单层或多层水平向加筋材料形成的垫层。

2.1.6 预压地基preloading foundation对地基进行堆载预压或真空预压、或联合使用堆载和真空预压，形成的地基土固结压密后的地基。

2.1.7 堆载预压drift preloading对地基进行堆载使地基土固结压密的地基处理方法。

2.1.8 真空预压vacuum preloading通过对覆盖于竖井地基表面的不透气薄膜内抽真空排水使地基土固结压密的地基处理方法。

2.1.9 压实地基compacted foundation利用平碾、振动碾或其它碾压设备将填土分层密实的处理地基。

土体变形曲线
土体变形曲线曲线是描述土体应力-应变关系的图示，通常分
为压缩、弹性回弹和剪切三个阶段。

其相关参考内容如下：
1. 压缩阶段：土体在受到外力作用时，开始发生压缩变形，此时应变与应力之间呈现出非线性关系，曲线呈现出S型。

这
是由于初始结构的断裂和颗粒间的重组导致的。

2. 弹性回弹阶段：当外力停止作用后，土体开始恢复部分变形，同时应力也开始降低，曲线呈现出反S型。

此时，土体的应
变与应力之间呈现出线性关系。

3. 剪切阶段：当外力进一步增加时，土体开始发生剪切变形，此时应变与应力之间仍然呈现出非线性关系，并且曲线的斜率不断增大。

这是因为土体中的颗粒开始滑动和旋转，导致土体内的应力和应变之间复杂的非线性关系。

土体变形曲线是土工领域中非常重要的一个概念，可以帮助工程师更好地理解土体的变形特性和力学行为，从而为设计和施工提供指导。

土体变形时间效应特性及加载历史累加—遗传修正技术研究为满足高速铁路高速、安全、平顺、舒适的行车要求,基础结构必须具有高度的平顺性和稳定性。

路堤荷载作用下地基变形是路基工后沉降的主要来源,而工后沉降是引起基础结构长期服役性能劣化的核心因素,因此合理控制地基在路堤长期静载作用下产生的沉降变形是保证高速铁路长期、安全运营的关键。

按照现有的地基沉降计算方法计算得到的理论沉降变形和工程实测变形具有显著差异,表明现有方法的精度已经难以满足高速铁路的需要,尤其对于缺乏物理力学特性试验研究和工程经验的硬塑黏土等中低压缩性土,按照目前的方法得到的理论沉降变形普遍低于工程实测变形,因此探明中低压缩性土在长期静载作用下具有时间效应的变形状态演化特征与规律,可为高速铁路无砟轨道路基工后沉降的评价与控制提供一定的理论和技术参考。

在总结、整理和吸取已有研究成果的基础上,以不同应力水平下土体具有时间效应的变形状态演化规律为核心,通过应力控制式三轴仪开展了中低压缩性重塑粉质黏土的常规三轴试验、分级加载试验数据的修正技术及土体在长期静载作用下变形状态特征等方面的研究分析。

本文主要工作和成果如下：(1)蠕变三轴试验是研究土体变形时间效应的重要途径,在较长时间内提供恒定的轴向荷载和围压是其基本要求,而现有的应变控制式三轴仪不能适应蠕变试验的技术特点,在总结已有改装设计应力控制式三轴仪的基础上,自行设计了一种基于固结仪改装的应力控制式三轴仪,并采用该三轴仪通过变形控制法和等时加载法两种试验方法确定三轴试验的破坏偏应力。

试验表明：改装设计的应力控制式三轴仪通过砝码杠杆系统提供轴向荷载、通过高位水箱提供围压,具有较好的稳定性；通过变形控制法和等时加载法确定的破坏偏应力没有明显差别,但是等时加载法的试验操作更为方便。

(2)研究土体变形时间效应问题多采用分级加载的蠕变试验,但前级加载会对后级荷载的变形产生干扰,如何考虑加载历史的影响是进一步讨论变形时间效应的关键。

南水北调背景下北京地面沉降发展变化特征田苗壮，罗勇，崔文君，雷坤超，田芳，杨艳（北京市地质环境监测所，北京 100195）摘 要：南水进京后北京平原区地下水开采格局发生变化，使地下水位动态和地面沉降发育特征发生相应的改变。

本文总结了北京平原区地面沉降发展历史特征的同时，分析了南水进京后主要沉降区、沉降中心和地下水漏斗的发展变化特征，在此基础上研究了天竺、八仙庄、平各庄和张家湾监测站不同压缩层组地下水位上升的过程中地面沉降响应特征。

结果表明：北京平原区地面沉降范围已由南北部2个大区逐步收缩成多个独立沉降区，中心沉降速率呈线性下降趋势发展；地下水降落漏斗由扩张转变为收缩与地面沉降减缓范围分布高度吻合，地下水水位回升是抑制沉降速率快速发展的有效因素；地下水位回升的过程中不同层位土体形变特征表现出较大差异，第一压缩层组表现出由塑性形变转变为弹性形变特征，第二、三压缩层组表现出塑性变形包含蠕变变形特征和弹塑性变形特征。

关键词：地面沉降；南水北调；北京平原区；地下水水位；变形特征中图分类号：P642.26 文献标志码：A 文章编号：2095-1329(2022)04-0044-06地面沉降已是世界范围内城市所面临的一种缓变形地质灾害，其影响范围广，危害大、不可逆[1]。

目前，世界上已超过150个国家和地区面临地面沉降灾害问题，中国已经有21个省份，90余个城市面临地面沉降灾害影响[2-4]。

长期过量开采地下水，造成的地面沉降持续发展，并影响和制约着城市发展和安全运行[5]。

北京是以地下水开采作为供水水源的特大城市之一，地面沉降影响已有60余年，长期地下水开采占全市供水量的50%~70%，地下水超采导致地下水位持续下降，地面沉降日趋严重。

现阶段，北京平原区已形成南北两大区，7个沉降中心，影响范围占平原区总面积的2/3[6-7]，水资源短缺造成供需矛盾的日益突出，使地下水长期处于过量开采状态，区域地下水位下降，降落漏斗的不断扩大，地面沉降愈发严重[8-11]。

土体的变形第一部分 影响因素一． 土的压缩性1．定义：土在压力作用下体积缩小的特性称为土的压缩性。

土的压缩——土中孔隙体积的减少，在这一过程中，颗粒间产生相对移动，重新排列并互相挤紧，同时，土中一部分孔隙水和气体被挤出。

土体完成压缩过程所需的时间与土的透水性有很大的关系。

土的固结——土的压缩随时间增长的过程，称为土的固结。

2．土的侧限压缩试验：不允许土样产生侧向变形（侧限条件）的室内压缩试验3．侧限条件：侧向限制不能变形，只有竖向单向压缩的条件。

侧限条件的适用性：自然界广阔土层上作用着大面积均布荷载的情况；土体的天然土的自重应力作用下的压缩性。

4．侧限压缩试验的方法：试验方法：加荷载，让土样在50、100、200和400kpa 压力作用下只可能发生竖向压缩，而无侧向变形。

测定各级压力作用下土样高度的稳定值，即压缩量。

将压缩量换算成每级荷载后土样的孔隙比e 。

则可整理的压缩试验的结果，压缩曲线e-p 、e-logp 。

)1(000e H s e e +-=5．侧限压缩性指标压缩系数——e-p 曲线上任一点的切线斜率a ，即 dp de a -= 物理意义：压缩系数a 越大，曲线愈陡，说明随着压力的增加，土孔隙比的减小愈显著，因而土的压缩性愈高。

为了便于应用和比较，通常采用压力间隔由p 1=100kpa 增加到p 2=200kpa 时所得的压缩系数a 1-2来评定土的压缩性如下：当 a 1-2 < 0.1Mpa -1时，属于低压缩性土0． 1≤a 1-2 < 0.5Mpa -1时，属于中压缩性土a 1-2 ≥ 0.5Mpa -1时，属于高压缩性土。

压缩指数——土的e-p 线改绘成半对教压缩曲线e-logp 曲线时，它的后段接近直线，其斜率Cc 称为土的压缩指数。

同压缩系数a 一样，压缩指数Cc 值越大，土的压缩性越高压缩模量（侧限压缩模量）——土在完全侧限条件下的竖向附加压应力σz 与相应的应变εz 之比值。

阐述岩土材料的塑性变形作者：惠治鑫来源：《科技创新导报》 2012年第10期惠治鑫(宁夏师范学院物理与信息技术学院宁夏固原 756000)摘要:岩土材料的塑性变形即岩土界所谓土的本构关系.众所周知,土体是一种具有压硬性和剪胀(缩)性的摩擦型固体颗粒材料,存在原生各向异性和应力诱发的各向异性,所以土的应力应变关系非常复杂.文章主要介绍土的塑性变形机理和本构关系.关键词:塑性变形本构关系各向异性中图分类号:TU43,O34 文献标识码:A 文章编号:1674-098X(2012)04(a)-0094-02沈珠江院士指出[1]:现代土力学的核心部分是理论土力学,而理论土力学的核心部分是土的强度和本构关系的研究.人们把模拟土体应力-应变关系的数学表达式称为土体的本构模型.土的力学性质是建立土的本构关系的基础,进而土的本构关系的研究又促进了人们对土的力学特性的认识.土体是一种具有压硬性和剪胀(缩)性的摩擦型固体颗粒材料,存在原生各向异性和应力诱发的各向异性,所以土的应力应变关系非常复杂[2]。

本构模型发展已经有很多年的时间了,这些模型被用于有限元法和有限差分法等数值计算中.任何本构模型都以力学准则为基础得到了详细的阐述,它们中有些建立在试验的基础上,而另外有些建立在理论基础上.因为所有模型都有各自的优缺点,不能说哪个模型好,哪个模型不好,不同的模型对模型参数的要求也不一样,因此,对于具体的问题我们很难决定使用什么模型。

1 塑性变形与弹性相反,塑性可被定义为介质在卸载后部分变形不能恢复的性质.一般认为,土体的应力应变关系符合弹塑性理论,因而,土的弹塑性本构模型的研究最为活跃,所提出的模型又非常的多,我国许多著名岩土学者也先后提出了各种各样的岩土本构模型.用于计算这种弹塑性变形的方法是应用塑性理论[3～8],关于这种塑性理论的一些基本框架如下。

1.1 屈服准则2 经典本构模型的优缺点分析复杂应力状态下的土体本构模型主要有:变弹性模型;非线性弹性模型;弹塑性模型;坐标直接变换法.(1)变弹性模型基于广义胡克定律,数学方法相对简单,试验参数测定比较方便,容易为工程界所理解和掌握,因此具有广泛的实用性,其中较常用的是Duncan-张双曲线模型.其突出优点是能反映土体变形特性中最重要的应力应变非线性,主要缺点是不能反映土体的剪胀性和不考虑中主应力的影响,尤其不能反映应力应变关系的各向异性。

建筑物基坑支护技术规程基本规定设计原则3.1.1基坑支护设计应规定其设计使用期限。

基坑支护的设计使用期限不应小于一年。

3.1.2基坑支护应满足下列功能要求：1 保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；2 保证主体地下结构的施工空间。

3.1.3基坑支护设计时，应综合考虑基坑周边环境和地质条件的复杂程度、基坑深度等因素，按下表采用支护结构的安全等级。

对同一基坑的不同部位，可采用不同的安全等级。

支护结构的安全等级安全等级破坏后果支护结构失效、土体过大变形对基坑周边环境或主体结构施工安一级全的影响很严重支护结构失效、土体过大变形对基坑周边环境或主体结构施工安二级全的影响严重支护结构失效、土体过大变形对基坑周边环境或主体结构施工安三级全的影响不严重3.1.4支护结构设计时应采用下列极限状态：1承载能力极限状态1）支护结构构件或连接因超过材料强度而破坏，或因过度变形而不适于继续承受荷载，或出现压屈、局部失稳；2）支护结构和土体整体滑动；3）底坑因隆起而丧失稳定；4）对支挡式结构，挡土构件因坑底土体丧失嵌固能力而推移或倾覆；5）对锚拉式支挡结构或土钉墙，锚杆或土钉因土体丧失锚固能力而拨动；6）对重力式水泥土墙，墙体倾覆或滑移；7）对重力式水泥土墙、支挡式结构，其持力土层因丧失承载能力而破坏；8）地下水渗流引起的土体渗透破坏。

2正常使用极限状态1）造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的支护结构位移；2）因地下水位下降、地下水渗流或施工因素而造成基坑周边建（构）筑物、地下管线、道路等损坏或影响正常使用的土体变形；3）影响主体地下结构正常施工的支护结构位移；4）影响主体地下结构正常施工的地下水渗流。

3.1.5支护结构、基坑周边建筑物和地面沉降、地下水控制的计算和验算应采用下列设计表达式：1 承载能力极限状态1）支护结构构件或连接因超过材料强度或过度变形的承载能力极限状态设计，应符合下列要求：Ύ0S d ≤R d式中：Ύ0——支护结构重要性系数S d ——作用基本组合的效应（轴力、弯矩等）设计值； R d ——结构构件的抗力设计值。

土体变形曲线土体变形曲线是描述土体在外力作用下的变形规律的一种图示方法。

它通过实验或数值模拟研究，得到不同应力水平下土体的变形量和应力之间的关系，从而得到变形曲线。

土体变形曲线对于土体的工程设计和土体力学研究具有重要的意义。

土体的变形曲线一般包括弹性阶段、塑性阶段和流变阶段三个阶段。

在弹性阶段，土体受到一定的应力作用后，变形量与应力之间呈线性关系，且这种关系服从胡克定律。

当应力超过一定限度时，土体进入塑性阶段。

在塑性阶段，土体会发生明显的非线性变形，即体积收缩和剪切变形，此时土体的变形量会随着应力的增加而加大。

当进一步增加应力时，土体将进入流变阶段。

在流变阶段，土体会发生剧烈的流变变形，即应力持续增加而变形量增加较小，形成了流变曲线。

流变曲线通常呈现出一个平台，称为流变平台。

此时土体已经达到了最大的变形能力，进一步增加应力将不会引起更大的变形。

流变阶段的土体具有流动性和塑性，例如软粘土、软弱砂土等。

土体变形曲线的特点取决于土体的性质，包括颗粒间摩擦力、颗粒内摩擦力、孔隙水压力等因素。

不同类型的土体的变形曲线形态也会有所差异。

例如，砂土的变形曲线在弹性阶段过渡较快，进入塑性阶段的变形量较小，而软粘土的变形曲线则呈现出明显的流变特性，其流变平台较宽。

土体变形曲线的研究对于工程设计和土体力学研究具有重要的意义。

在工程设计中，通过研究土体变形曲线可以确定土体的变形特性，从而选择合适的基础设计方案和土体加固方法，保证工程的稳定性和安全性。

在土体力学研究中，土体变形曲线的研究可以帮助我们理解土体的力学行为和性质，进而提出合理的土体模型和分析方法，为土体工程的研究和应用提供理论基础。

综上所述，土体变形曲线是描述土体在外力作用下的变形规律的一种图示方法。

通过研究土体变形曲线，可以深入了解土体的变形特性和力学行为，并为工程设计和土体力学研究提供重要的参考依据。
