各种二阶滤波器计算公式

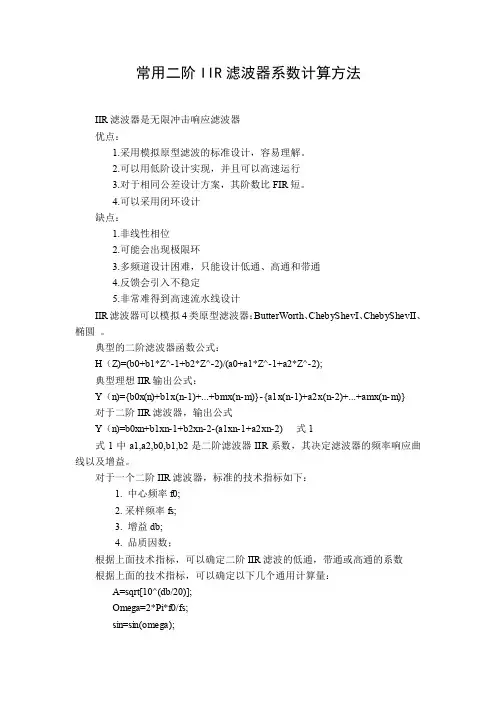

常用二阶IIR滤波器系数计算方法IIR滤波器是无限冲击响应滤波器优点：1.采用模拟原型滤波的标准设计，容易理解。

2.可以用低阶设计实现，并且可以高速运行3.对于相同公差设计方案，其阶数比FIR短。

4.可以采用闭环设计缺点：1.非线性相位2.可能会出现极限环3.多频道设计困难，只能设计低通、高通和带通4.反馈会引入不稳定5.非常难得到高速流水线设计IIR滤波器可以模拟4类原型滤波器：ButterWorth、ChebyShevI、ChebyShevII、椭圆。

典型的二阶滤波器函数公式：H（Z)=(b0+b1*Z^-1+b2*Z^-2)/(a0+a1*Z^-1+a2*Z^-2);典型理想IIR输出公式：Y（n)={b0x(n)+b1x(n-1)+...+bmx(n-m)}-{a1x(n-1)+a2x(n-2)+...+amx(n-m)}对于二阶IIR滤波器，输出公式Y（n)=b0xn+b1xn-1+b2xn-2-(a1xn-1+a2xn-2) 式1式1中a1,a2,b0,b1,b2是二阶滤波器IIR系数，其决定滤波器的频率响应曲线以及增益。

对于一个二阶IIR滤波器，标准的技术指标如下：1. 中心频率f0;2. 采样频率fs;3. 增益db;4. 品质因数；根据上面技术指标，可以确定二阶IIR滤波的低通，带通或高通的系数根据上面的技术指标，可以确定以下几个通用计算量：A=sqrt[10^(db/20)];Omega=2*Pi*f0/fs;sin=sin(omega);cons=cos(omega);alpha=sin(2*Q);所以二阶IIR高通滤波器系数的计算：b0=(1+cos)/2;b1=-(1+cos);b2=(1+cos)/2;a0=1+alpha;a2=1-alpha;二阶IIR低通滤波器系数的计算： b0=(1-cos)/2;b1=1-cos;b2=(1-cos)/2;a0=1+alpha;a1=-2*cos;a2=1-alpha;二阶IIR带通滤波器的系数的计算： b0=sin/2=Q*alhpa;b1=0;b2=-sin/2=-Q*alpha;a0=1+alpha;a1=-2*cos;a2=1-alpha;。

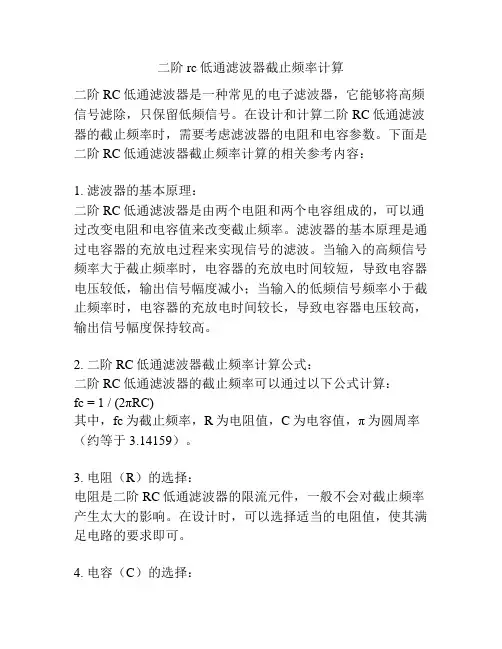

二阶rc低通滤波器截止频率计算二阶RC低通滤波器是一种常见的电子滤波器，它能够将高频信号滤除，只保留低频信号。

在设计和计算二阶RC低通滤波器的截止频率时，需要考虑滤波器的电阻和电容参数。

下面是二阶RC低通滤波器截止频率计算的相关参考内容：1. 滤波器的基本原理：二阶RC低通滤波器是由两个电阻和两个电容组成的，可以通过改变电阻和电容值来改变截止频率。

滤波器的基本原理是通过电容器的充放电过程来实现信号的滤波。

当输入的高频信号频率大于截止频率时，电容器的充放电时间较短，导致电容器电压较低，输出信号幅度减小；当输入的低频信号频率小于截止频率时，电容器的充放电时间较长，导致电容器电压较高，输出信号幅度保持较高。

2. 二阶RC低通滤波器截止频率计算公式：二阶RC低通滤波器的截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc为截止频率，R为电阻值，C为电容值，π为圆周率（约等于3.14159）。

3. 电阻（R）的选择：电阻是二阶RC低通滤波器的限流元件，一般不会对截止频率产生太大的影响。

在设计时，可以选择适当的电阻值，使其满足电路的要求即可。

4. 电容（C）的选择：电容是二阶RC低通滤波器的主要参数之一，它直接影响到截止频率的大小。

较小的电容值会使截止频率较高，较大的电容值会使截止频率较低。

在实际设计中，可以根据需求选择合适的电容值来调整截止频率。

5. 示例：例如，若希望设计一个二阶RC低通滤波器，使得截止频率为10kHz，可以假设一个合理的电阻值（如1kΩ），然后通过截止频率公式计算所需的电容值：C = 1 / (2πfR) = 1 / (2π*10,000*1,000) = 15.915μF（约等于16μF）因此，可以选择一个15.915μF的电容来实现所需的截止频率。

以上是二阶RC低通滤波器截止频率计算的相关参考内容。

在实际应用中，也可以根据具体需求和设计要求，选择合适的电阻和电容值来设计和调整滤波器的截止频率。

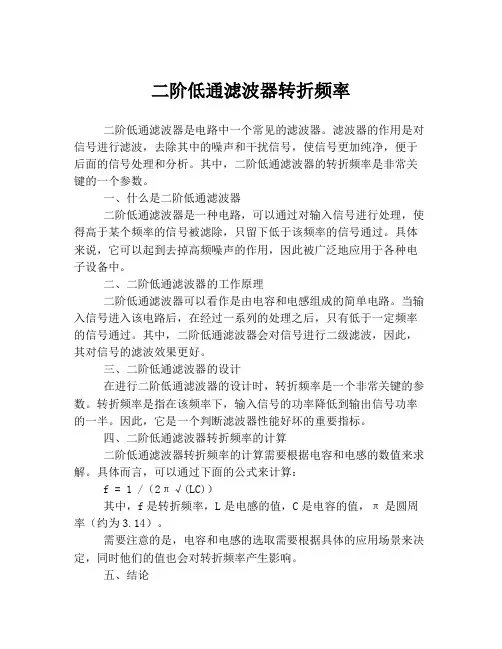

二阶低通滤波器转折频率二阶低通滤波器是电路中一个常见的滤波器。

滤波器的作用是对信号进行滤波，去除其中的噪声和干扰信号，使信号更加纯净，便于后面的信号处理和分析。

其中，二阶低通滤波器的转折频率是非常关键的一个参数。

一、什么是二阶低通滤波器二阶低通滤波器是一种电路，可以通过对输入信号进行处理，使得高于某个频率的信号被滤除，只留下低于该频率的信号通过。

具体来说，它可以起到去掉高频噪声的作用，因此被广泛地应用于各种电子设备中。

二、二阶低通滤波器的工作原理二阶低通滤波器可以看作是由电容和电感组成的简单电路。

当输入信号进入该电路后，在经过一系列的处理之后，只有低于一定频率的信号通过。

其中，二阶低通滤波器会对信号进行二级滤波，因此，其对信号的滤波效果更好。

三、二阶低通滤波器的设计在进行二阶低通滤波器的设计时，转折频率是一个非常关键的参数。

转折频率是指在该频率下，输入信号的功率降低到输出信号功率的一半。

因此，它是一个判断滤波器性能好坏的重要指标。

四、二阶低通滤波器转折频率的计算二阶低通滤波器转折频率的计算需要根据电容和电感的数值来求解。

具体而言，可以通过下面的公式来计算：f = 1 /（2π√(LC)）其中，f是转折频率，L是电感的值，C是电容的值，π是圆周率（约为3.14）。

需要注意的是，电容和电感的选取需要根据具体的应用场景来决定，同时他们的值也会对转折频率产生影响。

五、结论通过以上的介绍可以看出，二阶低通滤波器转折频率是影响滤波器性能的一个重要参数。

在进行设计时需要根据具体的要求来确定电容和电感的数值，使得滤波器可以有效地进行信号处理。

同时，我们也可以看出滤波器的设计是一个复杂的过程，需要经过多次实验和计算来逐步完善。

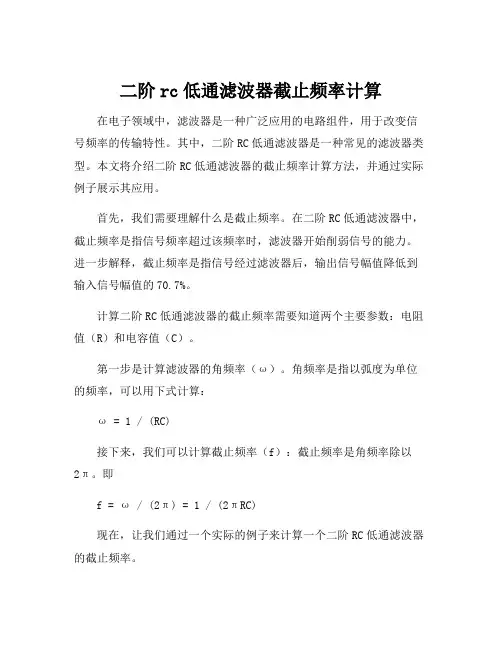

二阶rc低通滤波器截止频率计算在电子领域中，滤波器是一种广泛应用的电路组件，用于改变信号频率的传输特性。

其中，二阶RC低通滤波器是一种常见的滤波器类型。

本文将介绍二阶RC低通滤波器的截止频率计算方法，并通过实际例子展示其应用。

首先，我们需要理解什么是截止频率。

在二阶RC低通滤波器中，截止频率是指信号频率超过该频率时，滤波器开始削弱信号的能力。

进一步解释，截止频率是指信号经过滤波器后，输出信号幅值降低到输入信号幅值的70.7%。

计算二阶RC低通滤波器的截止频率需要知道两个主要参数：电阻值（R）和电容值（C）。

第一步是计算滤波器的角频率（ω）。

角频率是指以弧度为单位的频率，可以用下式计算：ω = 1 / (RC)接下来，我们可以计算截止频率（f）：截止频率是角频率除以2π。

即f = ω / (2π) = 1 / (2πRC)现在，让我们通过一个实际的例子来计算一个二阶RC低通滤波器的截止频率。

假设我们有一个电阻的值为1千欧姆（1000Ω），电容的值为1微法（1μF）的二阶RC低通滤波器。

我们可以按照上述公式进行计算。

首先，计算角频率：ω = 1 / (RC) = 1 / (1000 * 0.000001) = 1000000 弧度/秒接下来，计算截止频率：f = ω / (2π) = 1000000 / (2 * 3.14) ≈ 159154.94 Hz所以，这个二阶RC低通滤波器的截止频率约为159154.94 Hz。

这个例子展示了如何计算二阶RC低通滤波器的截止频率。

截止频率的计算对于滤波器的设计和应用非常重要。

选择适当的截止频率可以帮助我们削弱不需要的频率，提取需要的信号，并提高信号的质量。

总结起来，二阶RC低通滤波器的截止频率是通过电阻和电容值来计算的。

适当选择截止频率可以提高信号质量，滤除不需要的频率。

希望这篇文章能够帮助读者理解和应用二阶RC低通滤波器。

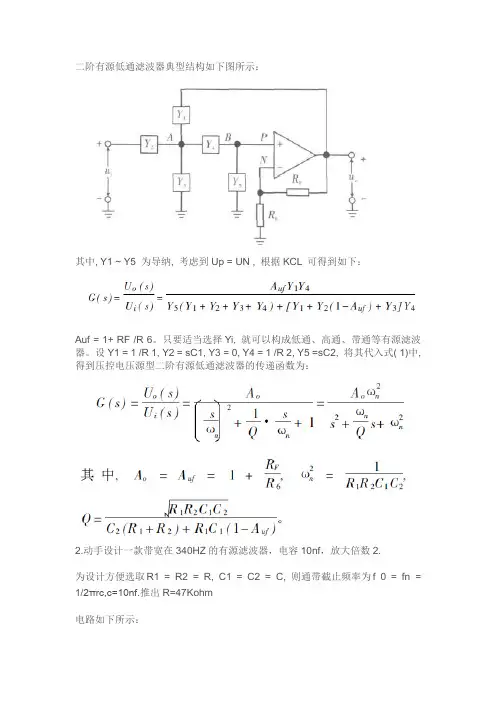

二阶有源低通滤波器典型结构如下图所示：其中, Y1 ~ Y5 为导纳, 考虑到Up = UN , 根据KCL 可得到如下：Auf = 1+ RF /R 6。

只要适当选择Yi, 就可以构成低通、高通、带通等有源滤波器。

设Y1 = 1 /R 1, Y2 = sC1, Y3 = 0, Y4 = 1 /R 2, Y5 =sC2, 将其代入式( 1)中, 得到压控电压源型二阶有源低通滤波器的传递函数为：2.动手设计一款带宽在340HZ的有源滤波器，电容10nf，放大倍数2.为设计方便选取R1 = R2 = R, C1 = C2 = C, 则通带截止频率为f 0 = fn = 1/2πrc,c=10nf.推出R=47Kohm电路如下所示：首先，从很多书籍上，我们可以找到IIR数字滤波器函数公式：b0 + b1*z^-1 + b2*z^-2H(z) =------------------------a0 + a1*z^-1 + a2*z^-2其中，A0，A1，A2，B0，B1，B2是滤波器的函数系数，其决定滤波器的频响曲线及增益。

Z为采样的离散数据。

显然，离散数据从AD或数据文件中就可以得到，因此设计此滤波器的关键在于，如何按照要求求出A0，A1，A2，B0，B1，B2系数的值。

滤波器主要有以下几种：高通/低通/带通。

下分别说明此三种滤波器的系统的求取方法。

通常，对一个滤波器的要求，我们主要给出以下技术规格：中心频率frequency，采样频率sampleRate，增益dBgain，品质因数Q。

为计算方便，先计算出以下几个值：A = sqrt[ 10^(dBgain/20) ]omega = 2*pi*frequency/sampleRatesin = sin(omega)cos = cos(omega)alpha = sin/(2*Q)高通滤波器系数的计算：b0 = (1 + cos)/2b1 = -(1 + cos)b2 = (1 + cos)/2a0 = 1 + alphaa1 = -2*cosa2 = 1 – alpha低通滤波器系数的计算：b0 = (1 - cos)/2b1 = 1 - cosb2 = (1 - cos)/2a0 = 1 + alphaa1 = -2*cosa2 = 1 – alpha带通滤波器系统计算：b0 = sin/2 = Q*alphab1 = 0b2 = -sin/2 = -Q*alphaa0 = 1 + alphaa1 = -2*cosa2 = 1 - alpha。

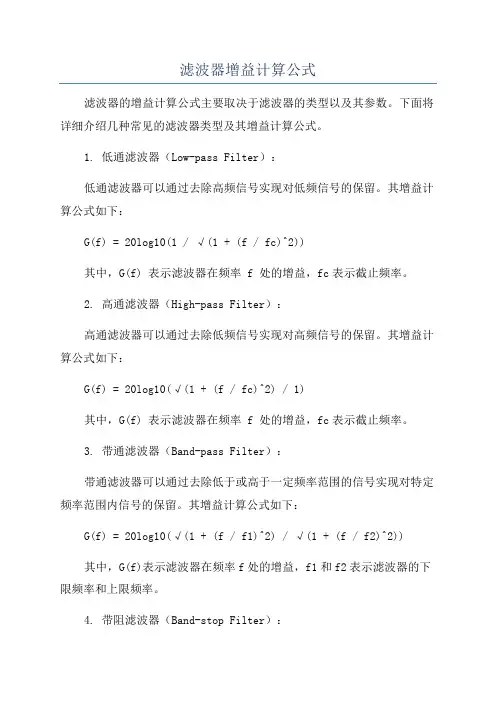

滤波器增益计算公式滤波器的增益计算公式主要取决于滤波器的类型以及其参数。

下面将详细介绍几种常见的滤波器类型及其增益计算公式。

1. 低通滤波器（Low-pass Filter）：低通滤波器可以通过去除高频信号实现对低频信号的保留。

其增益计算公式如下：G(f) = 20log10(1 / √(1 + (f / fc)^2))其中，G(f) 表示滤波器在频率 f 处的增益，fc表示截止频率。

2. 高通滤波器（High-pass Filter）：高通滤波器可以通过去除低频信号实现对高频信号的保留。

其增益计算公式如下：G(f) = 20log10(√(1 + (f / fc)^2) / 1)其中，G(f) 表示滤波器在频率 f 处的增益，fc表示截止频率。

3. 带通滤波器（Band-pass Filter）：带通滤波器可以通过去除低于或高于一定频率范围的信号实现对特定频率范围内信号的保留。

其增益计算公式如下：G(f) = 20log10(√(1 + (f / f1)^2) / √(1 + (f / f2)^2))其中，G(f)表示滤波器在频率f处的增益，f1和f2表示滤波器的下限频率和上限频率。

4. 带阻滤波器（Band-stop Filter）：带阻滤波器可以通过去除特定频率范围内的信号实现对其他频率信号的保留。

其增益计算公式如下：G(f) = 20log10(√(1 + (f / fc)^2) / √(1 + (f / f1)^2)(√(1 + (f / f2)^2) / 1))其中，G(f) 表示滤波器在频率 f 处的增益，f1和f2表示滤波器的下限频率和上限频率，fc表示带阻区域的中心频率。

需要注意的是，以上的增益计算公式是针对理想滤波器的情况，实际中滤波器一般都会产生一定的衰减。

此外，在滤波器设计中还需要考虑滤波器的阶数、设计参数等，以达到所需的滤波效果。

总结起来，滤波器的增益计算公式主要和滤波器的类型、截止频率、阻带频率等参数有关。

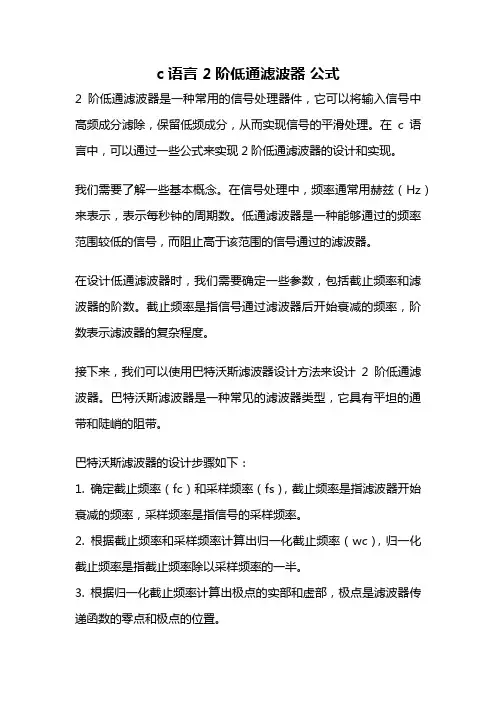

c语言 2阶低通滤波器公式2阶低通滤波器是一种常用的信号处理器件，它可以将输入信号中高频成分滤除，保留低频成分，从而实现信号的平滑处理。

在c语言中，可以通过一些公式来实现2阶低通滤波器的设计和实现。

我们需要了解一些基本概念。

在信号处理中，频率通常用赫兹（Hz）来表示，表示每秒钟的周期数。

低通滤波器是一种能够通过的频率范围较低的信号，而阻止高于该范围的信号通过的滤波器。

在设计低通滤波器时，我们需要确定一些参数，包括截止频率和滤波器的阶数。

截止频率是指信号通过滤波器后开始衰减的频率，阶数表示滤波器的复杂程度。

接下来，我们可以使用巴特沃斯滤波器设计方法来设计2阶低通滤波器。

巴特沃斯滤波器是一种常见的滤波器类型，它具有平坦的通带和陡峭的阻带。

巴特沃斯滤波器的设计步骤如下：1. 确定截止频率（fc）和采样频率（fs），截止频率是指滤波器开始衰减的频率，采样频率是指信号的采样频率。

2. 根据截止频率和采样频率计算出归一化截止频率（wc），归一化截止频率是指截止频率除以采样频率的一半。

3. 根据归一化截止频率计算出极点的实部和虚部，极点是滤波器传递函数的零点和极点的位置。

4. 根据极点的实部和虚部计算出滤波器的系数，系数是用来实现滤波器功能的参数。

在c语言中，我们可以使用以下公式来计算滤波器的系数：```Q = 1 / (2 * sin(pi * wc))alpha = sin(pi * wc) / (2 * Q)a0 = 1 + alphaa1 = -2 * cos(pi * wc)a2 = 1 - alphab0 = (1 - cos(pi * wc)) / 2b1 = 1 - cos(pi * wc)b2 = (1 - cos(pi * wc)) / 2```其中，Q表示质量因子，alpha表示极点角频率，a0、a1、a2、b0、b1、b2表示滤波器的系数。

接下来，我们可以使用这些系数来实现滤波器的功能。

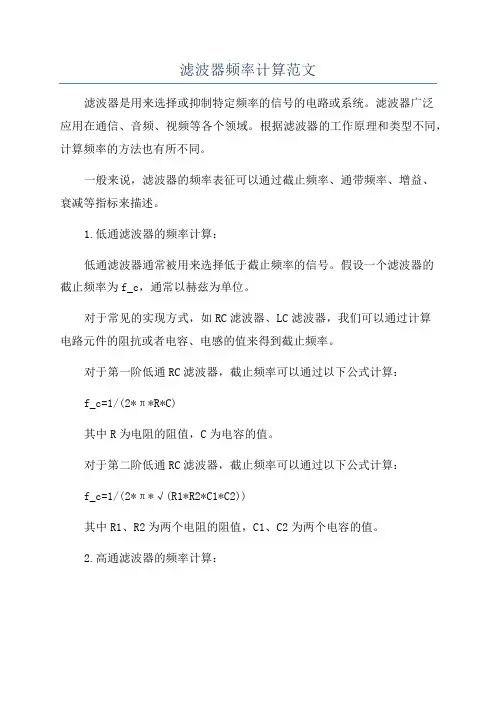

滤波器频率计算范文滤波器是用来选择或抑制特定频率的信号的电路或系统。

滤波器广泛应用在通信、音频、视频等各个领域。

根据滤波器的工作原理和类型不同，计算频率的方法也有所不同。

一般来说，滤波器的频率表征可以通过截止频率、通带频率、增益、衰减等指标来描述。

1.低通滤波器的频率计算：低通滤波器通常被用来选择低于截止频率的信号。

假设一个滤波器的截止频率为f_c，通常以赫兹为单位。

对于常见的实现方式，如RC滤波器、LC滤波器，我们可以通过计算电路元件的阻抗或者电容、电感的值来得到截止频率。

对于第一阶低通RC滤波器，截止频率可以通过以下公式计算：f_c=1/(2*π*R*C)其中R为电阻的阻值，C为电容的值。

对于第二阶低通RC滤波器，截止频率可以通过以下公式计算：f_c=1/(2*π*√(R1*R2*C1*C2))其中R1、R2为两个电阻的阻值，C1、C2为两个电容的值。

2.高通滤波器的频率计算：高通滤波器通常被用来选择高于截止频率的信号。

类似于低通滤波器的频率计算，可以使用电路元件的阻抗或者电容、电感的值来得到截止频率。

对于第一阶高通RC滤波器，截止频率可以通过以下公式计算：f_c=1/(2*π*R*C)其中R为电阻的阻值，C为电容的值。

对于第二阶高通RC滤波器，截止频率可以通过以下公式计算：f_c=1/(2*π*√(R1*R2*C1*C2))其中R1、R2为两个电阻的阻值，C1、C2为两个电容的值。

3.带通滤波器的频率计算：带通滤波器用于选择其中一频率范围内的信号。

带通滤波器通常由一个低通滤波器和一个高通滤波器级联组成，通过计算两个滤波器的截止频率即可得到。

对于级联的低通滤波器和高通滤波器，带通滤波器的截止频率可以通过以下公式计算：f_c = √(f_low * f_high)其中f_low为低通滤波器的截止频率，f_high为高通滤波器的截止频率。

4.带阻滤波器的频率计算：带阻滤波器用于抑制其中一频率范围内的信号。

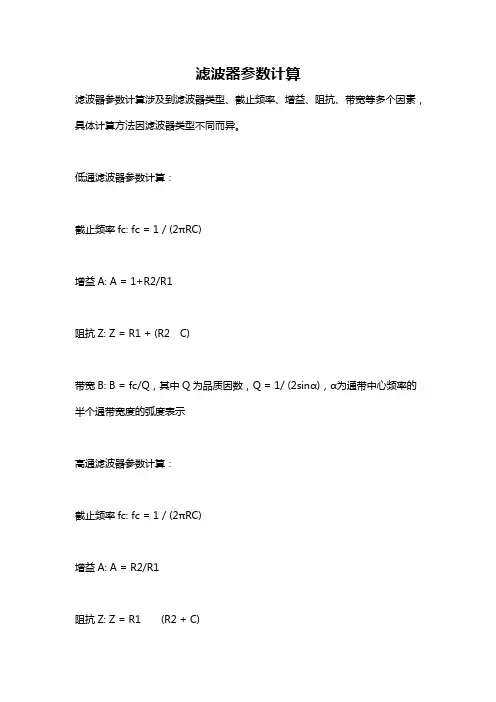

滤波器参数计算滤波器参数计算涉及到滤波器类型、截止频率、增益、阻抗、带宽等多个因素，具体计算方法因滤波器类型不同而异。

低通滤波器参数计算：截止频率fc: fc = 1 / (2πRC)增益A: A = 1+R2/R1阻抗Z: Z = R1 + (R2 C)带宽B: B = fc/Q，其中Q为品质因数，Q = 1/ (2sinα)，α为通带中心频率的半个通带宽度的弧度表示高通滤波器参数计算：截止频率fc: fc = 1 / (2πRC)增益A: A = R2/R1阻抗Z: Z = R1 (R2 + C)带宽B: B = fc/Q，其中Q为品质因数，Q = 1/ (2sinα)，α为通带中心频率的半个通带宽度的弧度表示带通滤波器参数计算：截止频率fc: fc = 1 / (2π√(R1R2C1C2)/((C1+C2)R1R2))带宽B: B = (fc2 −fc1)/fcm，其中fc1、fc2为下限频率、上限频率；fc=m为中心频率，即(fc2+fc1)/2增益A: A = R2/R1，其中R1为系列电阻，R2=C2/((C1+C2)R1)阻抗Z: Z = R1 (R2 + (1/jωC1)) (1/jωC2)陷波滤波器参数计算：通带频率f0: f0=1/(2π√(C1C2R1R2))品质因数Q: Q = 2πf0R1C2陷波频率fB: fB=1/(2π√(C1/C2))增益A: A = C2/C1，其中C1为并联电容，C2为串联电容，R1、R2相等阻抗Z: Z = R1 (ZC1 + ZC2)，其中ZC1=(1/jωC1), ZC2=(1/jωC2)。

注意：以上计算仅适用于理想情况，实际电路中考虑误差等因素需要根据实际情况进行调整。

常用二阶 IIR 滤波器系数计算方法滤波器品质因数，用滤波器的中心频率F(单位HZ)与-3dB带宽B(单位HZ)的比值来表达，,即Q=F/B,描述了滤波器分离信号中相邻频率成分能力。

品质因数Q越大，表明滤波器的分辨能力越高。

IIR 滤波器是无限冲击响应滤波器优点：1.采用模拟原型滤波的标准设计，容易理解。

2.可以用低阶设计实现，并且可以高速运行3.对于相同公差设计方案，其阶数比FIR短。

4.可以采用闭环设计缺点：1.非线性相位2.可能会出现极限环3.多频道设计困难，只能设计低通、高通和带通4.反馈会引入不稳定5.非常难得到高速流水线设计IIR滤波器可以模拟 4 类原型滤波器：ButterWorth、ChebyShevI、ChebyShevII、椭圆。

典型的二阶滤波器函数公式：H（Z)=(b0+b1*Z^-1+b2*Z^-2)/(a0+a1*Z^-1+a2*Z^-2);典型理想 IIR 输出公式：Y（n)={b0x(n)+b1x(n-1)+...+bmx(n-m)}-{a1x(n-1)+a2x(n-2)+...+amx(n-m)}对于二阶 IIR 滤波器，输出公式Y（n)=b0xn+b1xn-1+b2xn-2-(a1xn-1+a2xn-2) (1)式(1) 中 a1,a2,b0,b1,b2 是二阶滤波器 IIR 系数，其决定滤波器的频率响应曲线以及增益。

对于一个二阶 IIR 滤波器，标准的技术指标如下：1. 中心频率 f0;2. 采样频率 fs;3. 增益 db;4. 品质因数；根据上面技术指标，可以确定二阶 IIR 滤波的低通，带通或高通的系数根据上面的技术指标，可以确定以下几个通用计算量：A=sqrt[10^(db/20)];Omega=2*Pi*f0/fs;sin=sin(omega);cons=cos(omega);alpha=sin(2*Q);所以二阶 IIR 高通滤波器系数的计算：b0=(1+cos)/2;b1=-(1+cos);b2=(1+cos)/2;a0=1+alpha;a2=1-alpha;二阶 IIR 低通滤波器系数的计算b0=(1-cos)/2;b1=1-cos;b2=(1-cos)/2;a0=1+alpha;a1=-2*cos;a2=1-alpha;二阶 IIR 带通滤波器的系数的计算：b0=sin/2=Q*alhpa;b1=0;b2=-sin/2=-Q*alpha;a0=1+alpha;a1=-2*cos;a2=1-alpha;。

通用滤波器公式
滤波器是用于在信号中提取特定频率范围的设备。

不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器，具有不同的公式来描述其频率响应。

1. 低通滤波器截止频率的计算公式：f_c=1/(2πRC)，其中f_c为截止频率，R为电阻值，C为电容值。

2. 高通滤波器截止频率的计算公式：f_c=1/(2πRC)，其中f_c为截止频率，R为电阻值，C为电容值。

3. 带通滤波器中心频率的计算公式：f_c=(f_{c1}+f_{c2})/2，其中f_{c1}和
f_{c2}分别为上下限频率。

4. 带通滤波器带宽的计算公式：B=f_{c2}-f_{c1}。

5. 带阻滤波器中心频率的计算公式：f_c=(f_{c1}+f_{c2})/2，其中f_{c1}和
f_{c2}分别为上下限频率。

6. 带阻滤波器带宽的计算公式：B=f_{c2}-f_{c1}。

以上信息仅供参考，如需更专业的信息，建议咨询电子工程专家或查阅相关文献资料。

二阶带通滤波器中心频率和固有频率标题：“探索二阶带通滤波器的中心频率与固有频率：从基础到应用”摘要：二阶带通滤波器是一种常见的信号处理工具，广泛应用于音频处理、通信系统和仪器设备中。

其可通过调节中心频率和固有频率来实现信号的选择性放大，具有重要的理论和实际意义。

本文将深入探讨二阶带通滤波器的中心频率与固有频率，通过从基础到应用的逐步分析，让读者全面理解和掌握该主题。

正文：1. 引言在信号处理中，滤波器是一种通过削弱或增强特定频率信号的电路或算法。

二阶带通滤波器是一种常用的滤波器类型，其可以通过选择性地放大中心频率附近的信号，从而实现频域范围内的信号处理。

在使用二阶带通滤波器时，中心频率和固有频率是两个核心参数，它们直接影响滤波器的性能和应用。

2. 中心频率中心频率是指带通滤波器中放大的频率范围的中心点。

通常表示为fc，并以赫兹（Hz）为单位。

对于二阶带通滤波器，中心频率的选择非常重要，它决定了信号在带通范围内的放大程度。

通过调节中心频率，我们可以选择性地放大或削弱不同频率的信号。

2.1 中心频率的计算在理想的二阶带通滤波器中，中心频率可以通过以下公式进行计算：fc = √(f1 × f2)其中，f1和f2分别是带通滤波器的下截止频率和上截止频率。

通过选定适当的截止频率，我们可以计算出所需的中心频率。

2.2 中心频率的影响中心频率的选择直接决定了滤波器对信号的放大程度。

当中心频率等于信号的频率时，滤波器将最大程度地放大信号。

如果中心频率偏离信号频率，滤波器将对信号进行衰减。

在设计和应用带通滤波器时，选择合适的中心频率非常重要。

3. 固有频率固有频率是指二阶带通滤波器的自然振荡频率，通常表示为ωn。

固有频率是由滤波器的电路元件和参数确定的，是滤波器的固有特性。

3.1 固有频率的计算对于二阶带通滤波器，固有频率可以通过以下公式计算：ωn = √(f1 × f2)其中，f1和f2分别是带通滤波器的下截止频率和上截止频率。

二阶电路的截止频率是指电路对信号的滤波效果开始显现的频率。

在理想情况下，滤波器的截止频率是指输出信号的幅度降低到输入信号的1/√2时对应的频率。

在二阶低通滤波器中，截止频率通常被定义为3dB衰减点；在二阶高通滤波器中，截止频率通常被定义为3dB增益点。

截止频率与品质因数之间存在着紧密的关系，品质因数Q越大，截止频率越高；品质因数Q越小，截止频率越低。

截止频率可以通过电阻和电容的数值计算得到。

例如，在二阶高通滤波器中，截止频率可以通过以下公式计算：fc = 1 / (2π√(R1R2C1C2)) 其中，fc代表截止频率，R1和R2是两个相等的电阻的阻值，C1和
C2是两个相等的电容的电容值。

二阶有源滤波器参数计算二阶有源滤波器设计一．滤波器类型按照在f=f0附近的频率特性，可将滤波器分为以下三种：1.巴特沃兹响应优点：巴特沃兹滤波器提供了最大的通带幅度响应平坦度，具有良好的综合性能，其脉冲响应优于切比雪夫，衰减速度优于贝塞尔。

缺点：阶跃响应存在一定的过冲和振荡。

2.切比雪夫响应优点：与巴特沃兹相比，切比雪夫滤波器具有更良好的通带外衰减。

缺点：通带内纹波令人不满，阶跃响应的振铃较严重。

3.贝塞尔响应优点：贝塞尔滤波器具有最优的阶跃响应——非常小的过冲及振铃。

缺点：与巴特沃兹相比，贝塞尔滤波器的通带外衰减较为缓慢。

（注意：巴特沃兹及贝塞尔响应的3dB衰减位于截止频率处。

而切比雪夫响应的截止频率定义为响应下降至低于纹波带的频点频率。

对于偶数阶滤波器而言，所有纹波均高于0dB的直流响应，因此截止频点位于0dB衰减处；而对于奇数阶滤波器而言，所有纹波均低于0dB的直流响应，因此截止频点定义为低于纹波带最大衰减点。

）二．最常用的有源极点对电路拓扑1.MFB拓扑也称为无限增益拓扑或Rauch拓扑；适用于高Q值高增益电路；其对元件值的改变敏感度较低。

2.Sallen-Key拓扑下列情况时，使用效果更佳：对增益精度要求较高；采用了单位增益滤波器；极点对Q值较低（如：Q<3）；（特例：某些高Q值高频率滤波器若采用MFB拓扑，则C1值须很小以得到合适的电阻值。

而由于寄生电容干扰使得低容值将导致极大干扰）。

（注意：MFB拓扑不能用于电流反馈型运放，而S-K拓扑电压、电流反馈型运放均可；差分放大器只能采用MFB拓扑；S-K拓扑的运放输出阻抗随频率增加而增加，故通带外衰减能力受限，而MFB拓扑则无此问题。

）三．滤波器设计步骤1.根据应用场合确定滤波器响应类型和电路拓扑；2.确定截止频率、阶数、Q值等参数，通过滤波器设计软件得到电路及相应R、C参数；3.通过仿真实现并检验上步得到的电路能否满足设计参数要求，并进行相应优化修改；（优化方法：等比例缩放法。

二阶分频器计算公式
二阶分频器是一种常用的电路，它可以将输入信号分成两个频率，分别输出。

其计算公式如下：
1. 首先，需要确定二阶分频器的截频频率和质量因数。

截频频
率是指，当输入信号的频率高于该频率时，输出信号的幅度下降到原
来的一半。

质量因数则是用于表示信号的带宽与截频频率之比的参数。

2. 以第一阶段的高通滤波器为例，计算其截频频率和质量因数。

公式为 fc = 1/(2*pi*R1*C1)，其中fc是截频频率，R1是电阻，C1
是电容。

质量因数可以通过公式 Q = 1/(2*(R1/R2)*sqrt(C1*C2)) 计算，其中R1/R2是高通滤波器的放大倍数，C1和C2分别是两个电容器的容量。

3. 接下来，计算第二阶段的低通滤波器的截频频率和质量因数。

截频频率的计算公式为 fc = 1/(2*pi*R3*C3)，其中R3和C3分别是
低通滤波器的电阻和电容。

质量因数的计算公式与第一阶段相同。

4. 最后，将两个滤波器串联即可得到二阶分频器，其输出信号
可以分为高频和低频两个部分。

需要注意的是，除了通过计算公式计算二阶分频器参数外，还需
要根据具体的电路实现中的元器件参数进行调整。

此外，建议在计算
前使用仿真软件进行模拟，以验证电路的设计和参数计算是否正确。

综上所述，二阶分频器是一种常用的电路，其计算公式包括了截
频频率和质量因数两个要素。

在实际的电路设计中，需要注意考虑元
器件的参数和使用仿真软件进行验证。
