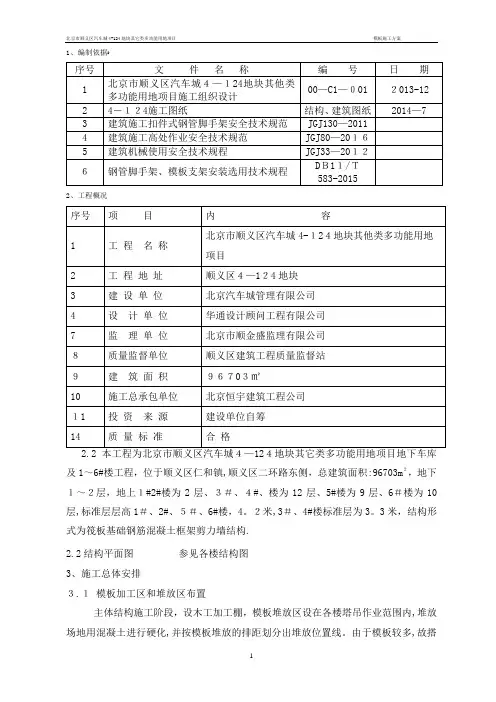

1、编制依据
2、工程概况
1~6#楼工程,位于顺义区仁和镇,顺义区二环路东侧,总建筑面积:96703m2,地下1~2层,地上1#2#楼为2层、3#、4#、楼为12层、5#楼为9层、6#楼为10层,标准层层高1#、2#、5#、6#楼,4.2米,3#、4#楼标准层为3.3米,结构形式为筏板基础钢筋混凝土框架剪力墙结构。
2.2结构平面图参见各楼结构图
3、
3.1 模板加工区和堆放区布置
主体结构施工阶段,设木工加工棚,模板堆放区设在各楼塔吊作业范围内,堆放场地用混凝土进行硬化,并按模板堆放的排距划分出堆放位置线。由于模板较多,故搭设临时周转场地.
4、施工准备
4.1 技术准备
1)审图:施工前认真查阅图纸(包括与建筑对应情况)、洽商、方案、相关安全质量规范,找出模板工程中施工难点(如墙梁交接点、墙边洞口等)、安全质量施工注意要点等,做到施工中重点突出。
2)交底:班组在进行作业之前必须进行书面的技术交底,交底要有针对性及可操作性。
3)收集所采用的模板体系相应资料。
4.2 材料准备:
4.3 施工准备
1)模板的拼装必须严格按照各类型模板的设计图纸拼装,并严格控制拼装的质量。2)模板模板安装前,要做好模板的定位基准工作。首先按测量放线图引测控制轴线,并据此引出有墙的轴线,并根据轴线和施工图,用墨线弹出模板的边线和内、外侧控制线,以便于模板的安装和校正。
3)做好标高测量工作:用水准仪将楼层+50㎝标高控制线引测到模板安装位置,以便于进行模板施工的标高控制。
4)做好报验工作:竖向钢筋绑扎完毕,水电预埋、箱盒、门窗洞口预埋完毕,检查保护层厚度应满足要求,办完隐蔽工程验收手续。
5)在进行底板或楼板混凝土浇筑时应预埋钢环,以便进行竖向结构模板的支设。6)设置模板定位基准线,墙体上部可根据构件截面尺寸,切割一定长度的钢筋头,固定在墙体钢筋上,作为定位筋。墙体定位筋采用ф12钢筋,
7)安装墙体模板前,应把模板面清理干净,刷好隔离剂。
8)墙合模前,墙体根部表面混凝土要剃凿,完全露出石子并将浮浆以及垃圾清走。
4.4 施工重点
本工程质量目标为清水砼,达到砼表面平整光洁,颜色均匀一致,阴阳角棱角分明,线条笔直,施工缝处无漏浆无流淌,过渡自然。在模板施工中重点从以下几点进行控制:
①模板的强度及刚度;②阴阳角模节点;③上下楼层间施工缝;
④模板拼缝;⑤门窗洞口⑥钢木混支的控制
5、施工方法及措施
5.1 流水段划分
1、2号楼为2个流水段,3、4号楼为5个流水段,5、6号楼为2个流水段。
5.2 模板及支撑配制数量
顶板模板及支撑构件配置2层。
5.3 隔离剂的选用:
模板的隔离剂选用水质脱模剂。
5.4 模板设计
5.4.2 ±0.00以上模板设计
1)墙体模板设计
大模板采用86系列:模板间拼缝设计尺寸为2mm。模板应达到清水作业的基本要求:即具有刚度强,拼缝少,表面平整光洁,平整度小于2mm,边角整齐划一,不渗浆,拆装灵活等特点。当门洞一侧无门垛时,墙体阳角做成大阳角,保证转角处墙面混凝土的平整性。
除角模外大模板均设置三角支腿。设置三道螺栓,第一道距地面260mm,第二
道与第一道间距900mm,第三道与第二道间距为1200mm。
模板设计按标准层进行,层高3100(4100)mm。模板的配制高度取值如下:外模高=H-h
1
+a
内模高=H-h
1
+a
h
1——板厚 h
2
——地面做法(10cm) H——层高
a ——预留浮浆层的高度,一般取a=50㎜
2)梁板模板设计
面板设计:面板为12厚竹胶板。
龙骨设计:主龙骨为100*100木方,间距为900mm。次龙骨为50*100木方(立放),
边距200mm。
支撑设计:采用碗扣脚手架,900mm和1200mm。
3)楼梯模板:
底板采用12厚附膜竹胶板,楼梯踏步、侧模定型钢模至结构标高,
4)其他模板
门窗洞口模板:门窗洞口模板采用木板边框,四角加钢角,内支撑采用中心“+字”四角加“八字”斜撑木制支撑。
变形缝处模板:先浇筑一侧墙体,拆除模板,缝中填充聚苯板,配加长螺栓。
电梯井模板:采用组拼式,连接部位采用子母口。
标准层墙体模板及电梯井模板的计算和配制由模板加工厂家完成。具体
见“大模板方案”。
主体:阴角模与大模板之间留有2mm的间隙,并且阴角模比大模板高出10-15cm,以利于阴角模的顺利拆除和拆除时不易被撬变形。阴角模与大模板之间通过专用连接螺栓和三道阴角模压槽有效控制了错台、扭曲等现象,保证墙体砼浇注后平整、顺直。大模板与阳角之间不留间隙。边框之间采用专用连接器或螺栓进行连接且设置两道直角背楞,有效保证了阳角棱角顺直光滑。
斜屋面、屋顶女儿墙等非规则模板的配置均采用竹胶板,现场进行局部放样后再加工制作,编制专项的技术交底。
阳台拦板的模板:阳台拦板的模板全部采用竹胶板配置。
5.5模板的现场制作与外加工:
5.5.1制作与加工的要求:
模板制作及加工的一般要求
模板制作应保证规格尺寸准确,棱、角平直光洁,面层平整,拼缝严密,不大于2mm。新制作的模板应进行试组装,并按规格类型编号标识。钢模板及基支架、零部件应刷防锈漆。
模板制作和安装要实行样品先行制度,待样品验收合格后再大批量制作或安装。
木模板
模板制作要牢固稳定,拼缝严密,尺寸准确,翻样尽量做到预制模板能通用、周转,便于组装和支拆。
模板的裁切时,应经过电刨刨直,保证顺直,尺寸准确。
木胶合板应表面平整、光洁不掉皮。裁口边涂封口胶或封口漆。
胶合板模板加工的质量要求
