PCB焊盘与钢网设计规范
- 格式:docx
- 大小:864.24 KB
- 文档页数:5
1、目的
为了更好的实现SMT车间产品质量的提升,尽量避免元件贴片时出现的虚焊、墓碑、浮高等不良。
2、适用范围
本标准适用于赣锋PCB焊盘设计及SMT钢网设计。
序号元器件封装
元件焊盘设计标准
备注焊盘尺寸设计(单位:mm) 典型实例
1
电阻
电容
保险丝
NTC

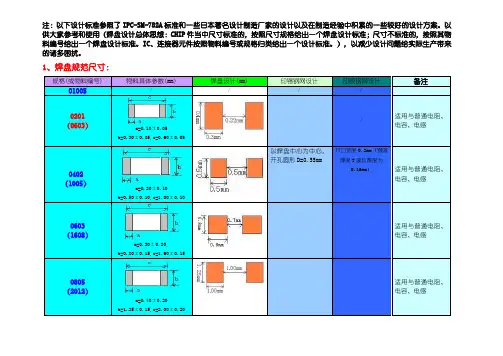

0201
0402
0603
0805
1206
2
二极管(
如
BZT52C20S0
)
SOD-323 一、元件焊盘设计参考
二、各封装与钢网厚度设计
1)0402类元件钢网设计:
设计要点:
元件不可浮高,锡珠,墓碑设计方式:
网厚最佳,中间开的凹形避锡珠,内距保持,电阻外三端外加,电容外三端外加总下锡面积为焊盘的100%-105%。
注:因电阻电容的厚度不同(电阻为电容故下锡量不同,这对上锡高度及AOI(光学自动检测)的检出度是一个很好的帮助
2)0603类元件钢网设计:
设计要点:
元件避锡珠,墓碑,上锡量设计方式:
网厚最佳,中间开的凹形避锡珠,内距保持,电阻外三端外加,电容外三端外加
总下锡面积为焊盘的100%-110%。
注:0603类元件与0402,0201元件在一起时钢网厚度被限定,为了增加上锡量须采取外加的方式来完成3)尺寸大于0603类(*)的片式元件钢网设计:
设计要点:
元件避锡珠,上锡量设计方式:
网厚最佳。中间开1/3的凹口进行避锡珠,下锡量90%
4)钢网厚度与焊盘(元件)对照表
总结:钢网的厚度取决于该PCB的最小封装,其他封装须通过外加来增加焊盘的锡量。
