压力容器焊接结构设计参考课件

前言１第1局部储罐设计阐发2第1章储罐总体阐发21.1 储罐底子设计要求21.2 储罐材料21.３储罐用钢板31.4 配用锻件51.5 配用螺栓、螺母5第2章储罐罐底设计62.1 储罐罐底板尺寸62.2 罐底布局7第3章罐壁布局设计103.1 罐壁的排板与连接103.2 罐壁厚度113.3 罐壁加强圈12第4章罐顶布局设计13第2局部储罐的焊接工艺阐发14第5章压力容器的焊接接头145.1 压力容器焊接接头的分类145.2 圆筒形容器焊接接头的设计15第6章压力容器的焊接方法176.1 熔化极氩弧焊17CO气体庇护焊186.22埋弧焊19第7章压力容器的焊接工艺21第3局部储罐的组装与查验22第8章储罐的安装施工挨次22储罐底板的焊接挨次22储罐壁板的焊接挨次22储罐固定顶的焊接挨次23第9章储罐焊缝的查验与修补24焊缝检测24焊缝修补25设计体会26参考文献27前言大型油气储罐是油气产物储存运输最便利、廉价的方式之一。

储罐的形式可跟据盖顶的样式不同分为浮顶式储罐〔包罗气柜〕和固定顶式储罐〔包罗内浮顶式储罐〕，而固定顶式储罐又包罗锥顶式储罐和拱顶式储罐两种。

目前原油的储罐使用中浮顶式储罐在不竭减少，液化气储运主要是球罐和立式筒形低压储罐。

常用的几种灌顶形式为双子午线网客机构拱顶、辐射网壳布局拱顶、短程线网壳布局拱顶和梁柱支撑布局拱顶，见图1。

本次课程设计主要讨论立式固定顶筒形钢制焊接储罐的施工工艺。

此中包罗储罐的材料选择、加工工艺路线选择、相关组件形式选择、机械加工装配、施焊成型、焊后检测调试等相关出产内容。

第1局部储罐设计阐发第1章储罐总体阐发1.1 储罐底子设计要求由石油化工立式筒形钢制焊接储罐设计尺度SH 3046-1992，储罐的设计条件不得少于以下内容：（一）地动设防烈度、风载、雪载等气候条件及地质条件；（二）储罐的操作温度及操作压力〔正负压〕；（三）介质的种类及密度；（四）腐蚀裕量；（五）储罐的容积；（六）灌顶形式；（七）开口接管尺寸、形式、数量及法兰规格；（八）附件的安装位置。

压力容器的焊接技术随着工程焊接技术的迅速发展，现代压力容器也已发展成典型的全焊结构。

压力容器的焊接成为压力容器制造过程中最重要最关键的一个环节，焊接质量直接影响压力容器的质量。

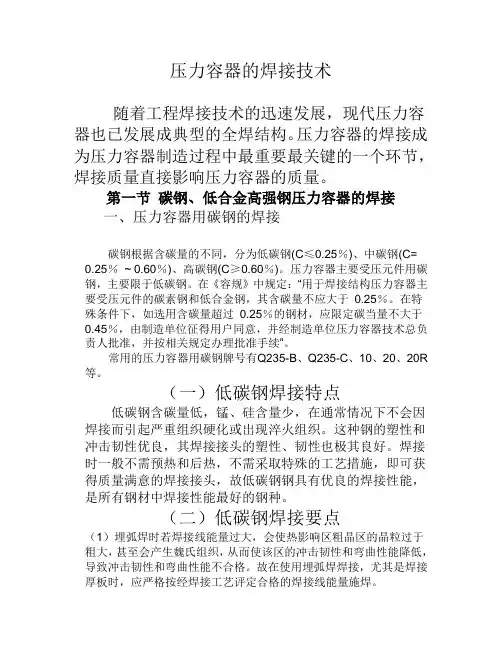

第一节碳钢、低合金高强钢压力容器的焊接一、压力容器用碳钢的焊接碳钢根据含碳量的不同，分为低碳钢(C≤0.25％)、中碳钢(C= 0.25％~ 0.60％)、高碳钢(C≥0.60％)。

压力容器主要受压元件用碳钢，主要限于低碳钢。

在《容规》中规定：“用于焊接结构压力容器主要受压元件的碳素钢和低合金钢，其含碳量不应大于0.25％。

在特殊条件下，如选用含碳量超过0.25％的钢材，应限定碳当量不大于0.45％，由制造单位征得用户同意，并经制造单位压力容器技术总负责人批准，并按相关规定办理批准手续”。

常用的压力容器用碳钢牌号有Q235-B、Q235-C、10、20、20R 等。

（一）低碳钢焊接特点低碳钢含碳量低，锰、硅含量少，在通常情况下不会因焊接而引起严重组织硬化或出现淬火组织。

这种钢的塑性和冲击韧性优良，其焊接接头的塑性、韧性也极其良好。

焊接时一般不需预热和后热，不需采取特殊的工艺措施，即可获得质量满意的焊接接头，故低碳钢钢具有优良的焊接性能，是所有钢材中焊接性能最好的钢种。

（二）低碳钢焊接要点（1）埋弧焊时若焊接线能量过大，会使热影响区粗晶区的晶粒过于粗大，甚至会产生魏氏组织，从而使该区的冲击韧性和弯曲性能降低，导致冲击韧性和弯曲性能不合格。

故在使用埋弧焊焊接，尤其是焊接厚板时，应严格按经焊接工艺评定合格的焊接线能量施焊。

（2）在现场低温条件下焊接、焊接厚度或刚性较大的焊缝时，由于焊接接头冷却速度较快，冷裂纹的倾向增大。

为避免焊接裂纹，应采取焊前预热等措施。

二、压力容器用低合金高强钢及其焊接特点①热轧、正火钢屈服强度在294Mpa ~ 490MPa之间，其使用状态为热轧、正火或控轧状态，属于非热处理强化钢，这类钢应用最为广泛。

②低碳调质钢屈服强度在490Mpa ~ 980Mpa之间，在调质状态下使用，属于热处理强化钢。

《焊接结构与工艺》课程设计实训内容一、加氢反应器的焊接焊接结构设计简介1、加氢反应器结构的简介及设计要求该设计题目是：加氢反应器的焊接结构设计，压力容器的设计参数如表1所示。

表1. 设计数据2、加氢反应器结构的组成加氢反应器的结构如图1所示。

有顶部弯管、封头、筒节、热偶法兰、底部弯管、卸料管、冷氢法兰、裙底等几部分组成图1.加氢反应器压力容器结构示意图此压力容器焊缝有A、B、C、D类，各类焊缝的特点及要求；各焊缝的布置原则。

二、加氢反应器焊接结构材料选择及强度校核1、筒体及封头材料的选择、材料特点、力学性能、焊接性1）筒体及封头材料的选择序号项目数值单位备注1 名称加氢反应器的焊接结构设计2 用途普通低压压力容器3 最大工作压力0.8 MPa4 工作温度150 ℃5 公称直径600 mm6 壁厚8-10 mm2.9钢板厚度超过100毫米卷制时，需在加热炉升温到200度，出炉采用吊车4只板钩吊装，板钩在吊装过程中易发生滑脱现象，需要人工量尺寸或找吊装位置来掌握平衡。

卷制时，先进行板端压头，用样板测量弧度，板的两端达到标准要求后进行中间部位卷制。

卷制时开始水平部位使用普通钢管管辅助，吊车配合进行，板材的强度和厚度达到支持拱高塌陷幅度最小为止，卷制到可以合口的部位，吊车配合进行纵缝的点焊加固，吊装到焊接架上进行埋弧焊焊接。

3.1 钢板 80 毫米以下钢板卷制成筒节纵缝焊接好后，回圆时要比组对纵缝时多向下压。

2毫米，在卷板机上多转几圈，通过应力释放达到圆度值，回圆样板检查尤为重要，椭圆度最大值在焊道部分，直径超过4.5米的需要拼板形成两道纵缝，进行回圆必须进行焊道位置多方测量和压力调整，达到圆度值要求。

3.2 钢板厚度超过 100 毫米筒节焊接后还要进行二次加热，回圆时卷板机压力非常大,对钢板产生的外力会作用在筒体其它部位，所以要在钢板200度时尽快利用很短的时间回正、找圆。

3.3圆度达到标准规定(筒节内径的1%，尽量不大于15mm）或图样要求。

综合性实验报告压力容器焊接结构及工艺设计实验者：指导老师溜达班级：o8hanie学号：10目录摘要 (2)关键字 (2)前言1概述 (3)1.1压力容的分类 (3)1.2 压力容器的结构特点 (4)2实验方案及方法 (4)2.1 材料的选则 (4)2.2 焊接性能分析 (6)2.2.1裂纹问题 (6)2.2.2脆化问题 (7)2.3 焊接方法及参数的确定 (7)2.3.1 焊接接头形式 (8)2.3.2 焊缝坡口的选择 (8)2.3.4 焊接方法的选择 (10)2.3.4 焊接材料的选择 (12)3实验过程 (12)3.1 焊前准备 (13)3.2 焊接操作 (13)3.3 焊后热处理 (13)3.3 焊缝机械性能检验 (13)4实验结果与分析 (14)4.1 焊接接头硬度分析 (15)4.2 焊接接头机械性能分析 (15)4.3 焊接接头金相图 (16)5结论 (18)6总结 (18)7 致谢 (18)8 参考文献 (19)摘要目前中国生产的电站锅炉、工业锅炉和各种石油化工容器均为焊接结构，其焊接工作量之大，对焊接质量要求之高居整个焊接结构制造业之首位。

目前中国的压力容器制造行业已经能够制造大型、超重型、高压和超高压容器。

本文主要介绍压力容器的结构、使用性能、材料的选择、焊接结构与工艺的设计、憨厚的热处理、失效形式等。

通过多步骤的实验得出了硬度数据、拉伸图、金相图片等资料，并就实验中出现的问题做了整理和分析，以供参考。

根据工件的工作环境、使用性能可知道工件的力学性能有高强度、好的塑性、韧性和焊接性。

根据其工作要求、性能要求、服役条件和经济状况决定零件素需要的材料为16MnR钢。

并根据工件的结构、性能要求以及材料确定工件的热处理工艺。

关键词：压力容器、手工电弧焊、坡口、金相图前言压力容器一般是指用于一定压力流体的贮存、运输或者是传质、传热、反应的密闭容器。

广泛应用于采矿、炼油、冶金、化工、医药等行业以及人民生活的很多方面。
