土暖气按装图

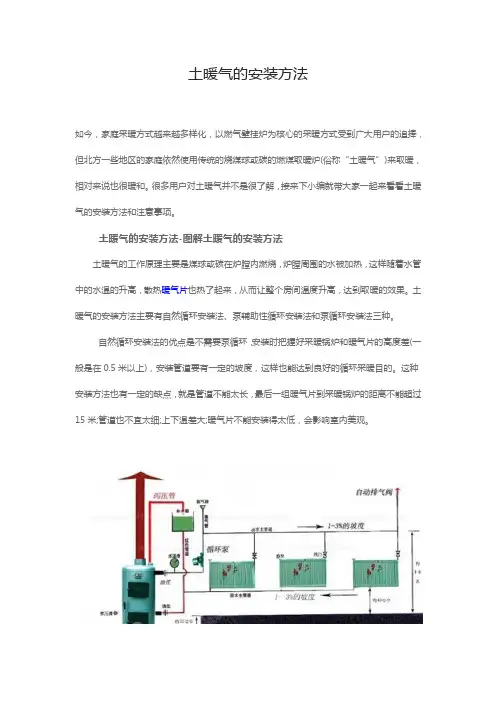

暖气安装的自然循环安装法,此方法的优点是不用泵循环,掌握好采暖锅炉和暖气片的高差,管道有一定的坡度,也能完全达到良好的循环采暖目的,缺点是管道不易太长(最后一组暖气片到采暖锅炉的延米不超过15米),管径不易太细(以采暖炉出回水口为标准),上下温差较大(一般超过30--40
度)
1
9.泵辅助性循环按装法,此类的按装解决了管道长,弯多,循环不好的毛病,一方面,在有时停电的时间也不会很快的发生锅炉的喷水事故,管道可以达到50--100米,上下的温差变小,是一种普遍采用的按装方法
2
二.WK—II微电脑自动温度控制器用于单户地暖、水暖系统:
3
温控器的测温传感器固定于锅炉热水出口最高温度点，随时检测和显示锅炉的最高水温。可根据不同具体情况分别设定循环泵的启动和停止温度。
地暖系统要求进入散热管的水温不得超过60℃，建议启动温度设为50℃—55℃之间，停止温度设为35℃—45℃之间，这样在55℃左右循环泵运转后，锅炉水温开始下降，不会有高温水进入散热系统，保证了散热管道的安全。当水温下降到设定的停止温度时，循环泵会自动停止运转，既防止了
循环泵的无工运转，又防止了低温水进
入散热系统。
单户锅炉供暖采用传统暖气
片的系统，温控器的安装使用方法同
上，循环泵的启动温度可设为
60℃—70℃之间，停止温度可设为
45℃—55℃之间，以保证散热器所需的
高温散热效果。
4
