L 2 L 1S第十五章《电流和电路》单元测试题编号 姓名 成绩一、单项选择题（每小题2分，共20分）1. 我们穿的化纤衣服上容易沾上灰尘，这是因为衣服 （ ） A. 具有一定的黏性 B. 质地柔软 C. 有很多微孔 D . 容易积累电荷2. 下列各组物质，全部属于导体的是 （ ） A . 硬币、盐水、铅笔芯 B. 橡皮、玻璃球、硬币 C. 玻璃球、盐水、铅笔芯 D. 橡皮、食用油、铅笔芯3. 关于电源和电流，下列说法中正确的是 （ ） A. 电流是由大量电荷的无规则运动形成的 B. 在电路中只要有电源，就一定会有电流C . 在电源外部，电流从电源的正极经过用电器流向负极 D. 电流的方向总是从电源的正极流向负极4. 在日常生活中，人们常说“开灯”、“关灯”。

其物理含义是 （ ） A. 开灯是指断开开关，关灯是指闭合开关 B . 开灯是指闭合开关，关灯是指断开开关 C. 开灯和关灯都是指闭合开关 D. 开灯和关灯都是指断开开关5. 下列说法中正确的是 （ ） A. 开关必须连在电源的正极一端，才能控制用电器电流的有无 B. 断路和短路在电路中所起的作用是相同的C. 一只开关同时控制两只灯泡，则灯泡一定是串联的 D . 在串联电路中，开关的位置改变了，开关的控制作用不改变6. 一种声光报警器的电路如图所示，当感应开关S 1和S 2都闭合时，会出现的现象是 （ ） A. 灯泡不亮，电铃不响 B . 灯泡不亮，电铃响 C. 灯泡亮，电铃不响 D. 灯泡亮，电铃响7. 10个小灯泡串联在一起，已知电路某处的电流是200mA ，则通过每个小灯泡的电流是 （ ） A. 10mA B. 20mA C . 200mA D. 2000mA8. 有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。

某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A 的刻度线上，则实际电流大小为 （ ） A. 0.7A B. 2.3A C. 0.43A D . 0.46A9. 把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为0.32A 和0.24A ，则甲、乙两灯的连接方式为 （ ） A. 一定是串联 B . 一定是并联 C. 可能是串联也可能是并联 D. 无法确定10. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a 、b 、c 三处的电流大小，为了进一步探究a 、b 、c 三处的电流大小有什么关系，他下一步的操作应该是 （ ） A. 将电源两极对调，再次测量a 、b 、c 三处的电流 B. 改变开关S 的位置，再次测量a 、b 、c 三处的电流 C. 将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流 D . 换用不同规格的灯泡，再次测量a 、b 、c 三处的电流 二、填空题（每空1分，共20分）11. 打扫房间时，小红用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

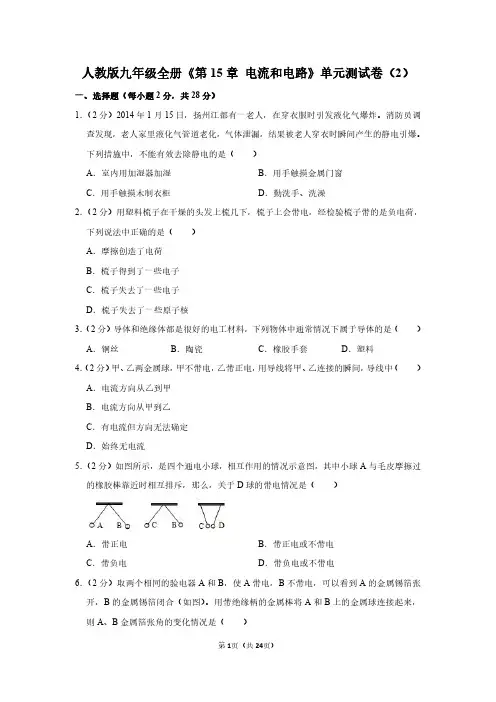

人教版九年级全册《第15章电流和电路》单元测试卷（2）一、选择题（每小题2分，共28分）1．（2分）2014年1月15日，扬州江都有一老人，在穿衣服时引发液化气爆炸。

消防员调查发现，老人家里液化气管道老化，气体泄漏，结果被老人穿衣时瞬间产生的静电引爆。

下列措施中，不能有效去除静电的是（）A．室内用加湿器加湿B．用手触摸金属门窗C．用手触摸木制衣柜D．勤洗手、洗澡2．（2分）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷，下列说法中正确的是（）A．摩擦创造了电荷B．梳子得到了一些电子C．梳子失去了一些电子D．梳子失去了一些原子核3．（2分）导体和绝缘体都是很好的电工材料，下列物体中通常情况下属于导体的是（）A．铜丝B．陶瓷C．橡胶手套D．塑料4．（2分）甲、乙两金属球，甲不带电，乙带正电，用导线将甲、乙连接的瞬间，导线中（）A．电流方向从乙到甲B．电流方向从甲到乙C．有电流但方向无法确定D．始终无电流5．（2分）如图所示，是四个通电小球，相互作用的情况示意图，其中小球A与毛皮摩擦过的橡胶棒靠近时相互排斥，那么，关于D球的带电情况是（）A．带正电B．带正电或不带电C．带负电D．带负电或不带电6．（2分）取两个相同的验电器A和B，使A带电，B不带电，可以看到A的金属锡箔张开，B的金属锡箔闭合（如图）。

用带绝缘柄的金属棒将A和B上的金属球连接起来，则A、B金属箔张角的变化情况是（）A．A和B都不变B．A变小，B张开C．A变大，B不变D．A闭合，B张开7．（2分）在如图所示的电路中，开关闭合后两灯均不亮，某同学用一根导线去查找电路的故障。

他的方法及看到的现象是：将导线跨接在L1两端，L2不亮；将导线跨接在L2两端，L1亮。

根据以上实验现象，我们就可以判定（）A．L1短路B．L1断路C．L2短路D．L2断路8．（2分）如图是一种声光报警器电路，各元件均能正常工作。

下列现象描述正确的是（）A．只闭合S1时，灯亮铃不响B．同时闭合S1、S2，铃响灯不亮C．同时闭合S1、S2，灯亮铃不响D．只闭合S2时，铃响灯不亮9．（2分）驾驶摩托车时，无论是捏前刹还是踩后刹，车尾左右两侧的刹车灯均同时发光以提醒他人。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

人教版九年级物理全一册《第十五章电流和电路》单元测试题(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明在加油站看到一条醒目的标警示语：“严禁用塑料桶装运汽油”。

小明对此有下列理解，你认为其中正确的是（）A．组成塑料的分子之间有很小间隙，汽油会慢慢地渗出塑料桶B．汽油和塑料不断发生摩擦，因为塑料是绝缘体会积累很多电荷容易发生放电引起火灾C．汽油与塑料桶发生化学反应，塑料桶将被熔化，塑料桶容易撞破D．塑料是热的良导体，汽车运行要发热，热通过塑料桶传给汽油达到燃点会引起火灾2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。

用餐巾纸摩擦吸管，使其带负电。

下列分析正确的是（）A．摩擦时塑料吸管失去电子B．摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象C．摩擦后，用丝绸摩擦过的玻璃棒接触吸管带电部分，电子会从吸管转移到玻璃棒D．因为摩擦后塑料吸管能带电，所以它是导体3．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇,他看到:当冰箱门打开时,照明灯亮而风扇停转;当冰箱门关闭时,照明灯熄而风扇转.为此他设计了下列四个电路图,其中L为照明灯,M为风扇,S为单刀双掷开关.设计合理的是()A．B．C．D．4．如图所示电路，各元件完好。

关于此电路，下列说法正确的是（）A．只闭合S1，灯L1发光，灯L2不能发光B．只闭合S1，灯L2发光，灯L1不能发光C ．同时闭合开关S 1、S 2，则灯L 1、L 2都能发光D ．同时闭合开关S 1、S 2，灯L 1发光，灯L 2不能发光5．某同学发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号后1S 才闭合，再转动电动车钥匙2S ，车才能正常启动，如图所示电路符合要求的是（ ）A ．B ．C ．D ．6．如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。

太阳喷射的带电微粒可能是（）A．中子、电子B．质子、中子C．分子、原子D．质子、电子2．用丝绸摩擦两根玻璃棒，则两根玻璃棒（）A．得到电子B．带负电C．靠近时会互相排斥D．靠近时会互相吸引3．小芳同学想探究“塑料梳子与头发摩擦后，各带什么电荷？”于是，她用梳过头的梳子去靠近水平悬挂且被丝绸摩擦过的玻璃棒一端，发现两者互相吸引。

那么，下列关于塑料梳子和头发的带电情况正确的是（）A．梳子带负电，头发带正电 B．梳子带负电，头发带负电C．梳子带正电，头发带负电 D．梳子带正电，头发带正电4．如图所示是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成5．用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两金属箔片张开，下面说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电荷B．毛皮和橡胶棒摩擦的过程中，橡胶棒因失去电子带负电C．两片金属箔由于带同种电荷相互排斥而张开D．验电器中电流的方向由金属球经金属杆流向金属箔6．如图所示的电路，合上开关后两只小灯都发光。

把一根导线接在L2两端，假设电源电压不变，导线电阻忽略不计，下列对现象的描述或分析正确的是（）A．灯L2一定熄灭B．灯L1的亮度不变C．电路中的电流大小不变D．电源发生短路7．如图，使验电器A带上正电，B不带电。

用带有绝缘柄的金属棒把A和B连接起来。

下列对现象的描述或解释正确的是（）A．A的金属箔完全闭合，B的金属箔张开B．金属箔开合的瞬间，质子从A定向移动到BC．金属箔开合的瞬间，自由电子从B定向移动到AD．金属箔开合的瞬间，电流方向从B流向A8．如图甲所示的是中国科技馆“模拟避雷针”的实验展台。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．通常情况下，下列物质属于导体的是（）A．橡胶B．纸质笔记本C．塑料D．2B铅笔芯2．如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（）A．头发创造了电荷B．头发带了异种电荷C．头发带了同种电荷D．头发一定带了正电荷3．某同学发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号后S1才闭合，再转动电动车钥匙S2，车才能正常启动，如图所示电路符合要求的是（）A．B．C．D．4．小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮5．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定6．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L2灯和L3灯电流之和D．电路中的总电流7．如图所示为一款电动汽车，闭合总开关后，电动机和车灯可各自独立工作。

下列设计的汽车电动机和车灯电路图中，跟该汽车功能吻合且符合实际的是（）A．B．C．D．8．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（）A．只闭合S1时，两灯都亮，且两个电流表均有示数B．先闭合S1再闭合S2时，A2示数会变大C．两个开关都闭合时，若L1短路，L2依然能够发光D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等二、填空题9．将气球与干燥的头发摩擦后，看到如图所示的有趣现象。

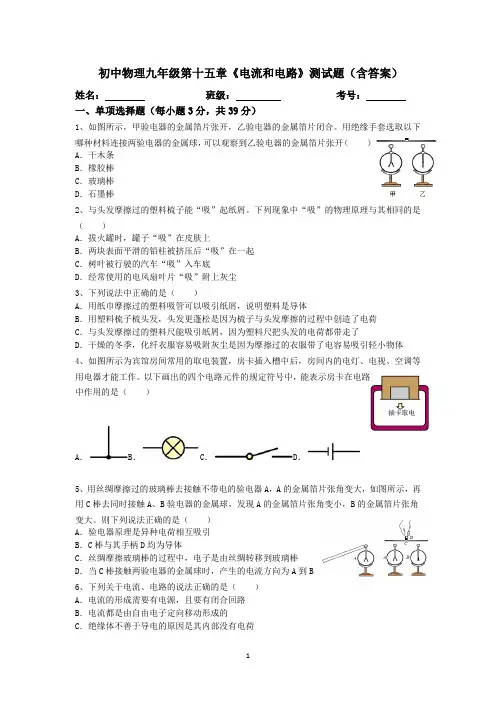

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

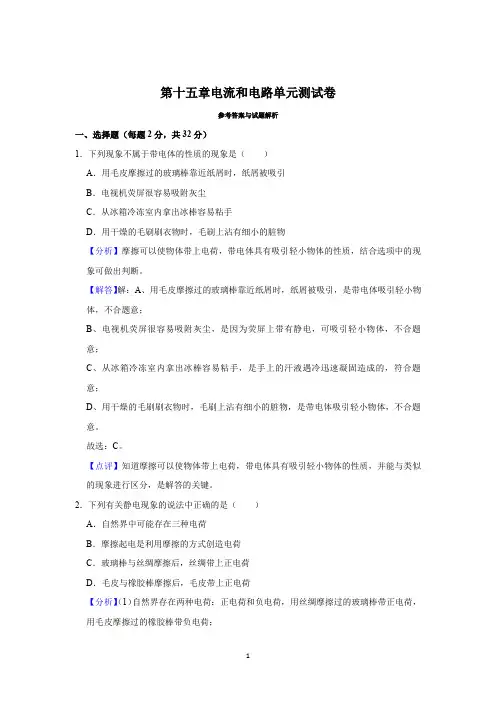

第十五章电流和电路单元测试卷参考答案与试题解析一、选择题（每题2分，共32分）1．下列现象不属于带电体的性质的现象是（）A．用毛皮摩擦过的玻璃棒靠近纸屑时，纸屑被吸引B．电视机荧屏很容易吸附灰尘C．从冰箱冷冻室内拿出冰棒容易粘手D．用干燥的毛刷刷衣物时，毛刷上沾有细小的脏物【分析】摩擦可以使物体带上电荷，带电体具有吸引轻小物体的性质，结合选项中的现象可做出判断。

【解答】解：A、用毛皮摩擦过的玻璃棒靠近纸屑时，纸屑被吸引，是带电体吸引轻小物体，不合题意；B、电视机荧屏很容易吸附灰尘，是因为荧屏上带有静电，可吸引轻小物体，不合题意；C、从冰箱冷冻室内拿出冰棒容易粘手，是手上的汗液遇冷迅速凝固造成的，符合题意；D、用干燥的毛刷刷衣物时，毛刷上沾有细小的脏物，是带电体吸引轻小物体，不合题意。

故选：C。

【点评】知道摩擦可以使物体带上电荷，带电体具有吸引轻小物体的性质，并能与类似的现象进行区分，是解答的关键。

2．下列有关静电现象的说法中正确的是（）A．自然界中可能存在三种电荷B．摩擦起电是利用摩擦的方式创造电荷C．玻璃棒与丝绸摩擦后，丝绸带上正电荷D．毛皮与橡胶棒摩擦后，毛皮带上正电荷【分析】（1）自然界存在两种电荷：正电荷和负电荷，用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷；（2）由于不同物质的原子核对核外电子的束缚本领不同，在两个物体相互摩擦的过程中，束缚核外电子能力强的物体得电子带负电，束缚核外电子能力弱的失电子带正电。

所以摩擦起电的过程实质是电子转移的过程，不是创造电荷的过程。

【解答】解：A、自然界只存在两种电荷，即正电荷和负电荷，故A错误；B、摩擦起电并没有创造电荷，其实质是电荷（电子）的转移，故B错误；C、玻璃棒和丝绸摩擦过程中，玻璃棒失去电子带正电荷，丝绸得到电子带负电荷，故C错误；D、毛皮与橡胶棒摩擦后，橡胶棒得到电子带上负电，毛皮失去电子带上正电荷，故D正确。

故选：D。

【点评】本题考查了两种电荷、摩擦起电的实质，是一道基础题，掌握基础知识即可正确解题。

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．下列粒子中，带负电的是（）A．原子核B．电子C．质子D．中子2．植物和花粉往往带负电，而蜜蜂在飞行过程中与空气摩擦也会带电。

当蜜蜂落在花朵上时，花粉会受到蜜蜂的静电吸引力，所以蜜蜂能更好地附着在上面，也能更好地转移花粉。

蜜蜂（）A．带正电，束缚电子的本领比空气强B．带正电，束缚电子的本领比空气弱C．带负电，束缚电子的本领比空气强D．带负电，束缚电子的本领比空气弱3．下列材料中，通常能导电的是（）A．干燥的木材B．食盐溶液C．玻璃D．陶瓷4．甲、乙两种物体，甲物质的原子核对电子的束缚能力强于乙物质的原子核对电子的束缚能力，将它们相互摩擦后分开。

下列分析中错误的是（）A．甲得到了电子带负电B．乙失去了电子带正电C．甲、乙靠近会相互吸引D．甲、乙靠近会相互排斥5．在下面电学中的几个小实验，说法正确的是（）A．甲图将气球在小女孩头发上摩擦后，头发会飘起来，因为气球带电，头发不带电B．乙图用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒带负电C．丙图a带正电，b不带电，用金属棒接触a、b金属球时，金属棒中正电荷从a向b定向移动D．丁图用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电6．在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（）A．导线①B．开关C．导线②D．灯泡L17．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开．由此判断，这个保护装置在电路中的作用相当于（）A．开关 B．电源 C．导线 D．用电器8．用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。

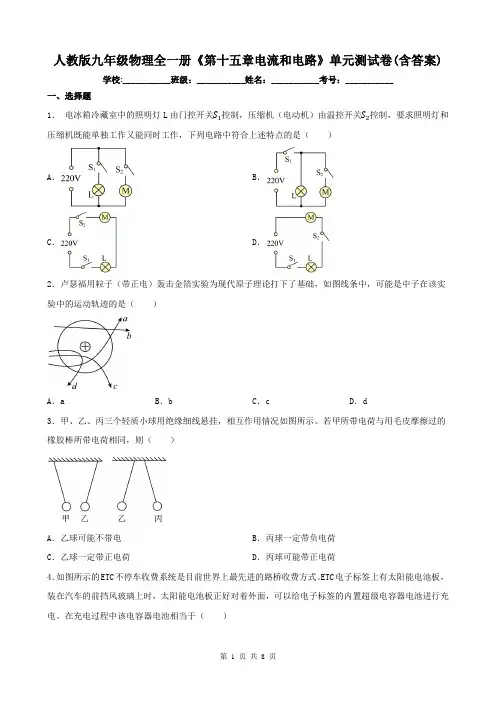

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．电冰箱冷藏室中的照明灯L由门控开关S1控制，压缩机（电动机）由温控开关S2控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（）A．B．C．D．2．卢瑟福用粒子（带正电）轰击金箔实验为现代原子理论打下了基础，如图线条中，可能是中子在该实验中的运动轨迹的是（）A．a B．b C．c D．d3．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。

若甲所带电荷与用毛皮摩擦过的橡胶棒所带电荷相同，则（）A．乙球可能不带电B．丙球一定带负电荷C．乙球一定带正电荷D．丙球可能带正电荷4．如图所示的ETC不停车收费系统是目前世界上最先进的路桥收费方式。

ETC电子标签上有太阳能电池板，装在汽车的前挡风玻璃上时，太阳能电池板正好对着外面，可以给电子标签的内置超级电容器电池进行充电。

在充电过程中该电容器电池相当于（）A．电源B．用电器C．导线D．开关5．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。

闭合开关，小灯泡和LED都发光。

则对应的电路图为（）A．B．C．D．6．如图所示，气球在头发上摩擦后，头发被气球吸起同时变得蓬松。

下列说法正确的是（）A．摩擦起电创造了电荷B．头发与气球带有同种电荷C．气球在摩擦的过程中得到或失去电子D．被吸起的头发变得蓬松是因为异种电荷相互排斥7．如图所示，甲、乙表示氧原子及其组成粒子的结构图。

氧原子和各粒子分别用a到e符号表示，则（）A．a表示氧原子核B．b表示氧原子C．c表示电子D．d表示夸克8．如图所示，小朋友从弯道型的塑料滑梯上匀速下滑，头发丝一根根竖起，形成“怒发冲冠”的有趣现象。

关于下滑过程中所涉及的物理知识，下列分析正确的是（）A．摩擦过程中产生了新的电荷B．小朋友下滑的过程中不受重力C．竖起的头发丝是因为分子间有斥力D．形成“怒发冲冠”现象原理和验电器的工作原理相同二、填空题9．家用洗衣机和电热水器可以独立工作，它们是联的。

第十五章《电流和电路》单元训练题 (2)一、单选题1．关于原子、原子核、核能和能源，下列说法正确的是（ ） A ．原子由原子核和质于组成 B ．原子核由质子和中子组成 C ．太阳的惊人能量来自内部的核裂变 D ．石油、风能、可燃冰属于可再生能源2．【2017•济宁卷】如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C ．电流表测的是灯泡L 1的电流D ．电流方向从电流表到开关3．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)。

则下列说法中正确的是A ．产生闪电时，创造了电荷B ．产生闪电时，云层失去了原子核C ．云层带正电，是因为云层得到了电子D ．图中的电流方向是从云层到避雷针4．验电器的金属箔因带正电荷相互排斥而张开一定角度，此时用毛皮摩擦过的橡胶棒与验电器的金属球接触，验电器金属箔张开的角度A ．一定增大B ．一定减小C ．一定闭合D ．无法判断5．如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流分别为1I 和2I ，则（ ）A ．12I I <B ．12I I =C ．12I ID ．无法确定6．如图所示，保持电源电压不变，当开关S 由闭合变为断开后，电流表1A 、2A 示数变化分别为( )A ．不变，变小B ．变小，不变C ．变小，变大D ．变大，不变7．两个完全相同的极轻小球，其中一个带电，另一个不带电，将两球靠近时，所发生的现象是（ ）A ．带电小球向不带电小球靠近B ．不带电小球向带电小球靠近C ．两小球互相靠近D ．两小球互相排斥8．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S 1闭合，日间行车灯L 1立即亮起，再闭合S 2，车前大灯L 2也亮起．如图所示的电路图中符合这一情况的是A ．B ．C ．D ．9．在如图所示的物品中，通常情况下属于绝缘体的是（）A．钢尺B．铅笔芯C．金属硬币D．练习本10．九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是A．B．C．D．二、多选题11．如图所示的电路中，关于各灯之间的连接，下面说法中正确的是：A．当两个开关都断开时，三盏灯是串联的B．当两个开关都闭合时，三盏灯是并联的C．当两个开关都闭合时，发生短路D．若闭合S2、断开S1，三盏灯是串联的12．如图，关于电路的连接以下说法不正确的是（）A．三个开关都闭合时，灯L2、L3并联B．只闭合开关S2时，灯L1与L2串联C．只闭合开关S3时，灯L2与L3串联D．只闭合开关S1时，灯L1与L2并联三、填空题13．( ·营口)如图所示，用细线将吸管悬挂起来。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A．一定带正电B．可能带负电C．一定不带电D．可能带正电2．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关3．如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸和地面摩擦后与地面带有同种电荷C．静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D．静电除尘纸吸附灰尘利用了异种电荷相互吸引4．下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）A． B． C． D．5．如图所示，取两个相同的验电器 A 和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B 连接起来。

下列说法正确的是（）A．A中自由电子通过金属棒流向BB．A中正电荷通过金属棒流向BC．金属棒中瞬间电流的方向从A流向BD．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A6．进入高铁站时，旅客需要刷身份证并完成人脸识别，系统将乘车信息和人脸识别信息分别与身份证信息进行比对，电动机才会打开闸门。

若每次比对相当于一个开关，验证成功相当于开关闭合（）A．B．C．D．7．如图所示，闭合开关，下列说法中正确的是（）A．电流表测量的是通过灯L1的电流B．电流表测的是通过灯L1和灯L2的总电流C．灯L1亮，灯L2不亮D．灯L1被电流表短接8．如图甲所示，闭合开关后，两灯均发光，灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙，下列说法正确的是（）A．灯泡L2的电流为0.6A B．灯泡L2的电流为0.4AC．灯泡L2的电流为0.12A D．干路电流为0.32A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．如图所示，老师正在演示“静电章鱼”实验，她用毛皮分别摩擦塑料丝和塑料管，然后将塑料丝抛在塑料管上方，塑料丝就会像章鱼一样，悬在空中。

对该现象下列解释正确的是（）A．塑料丝和塑料管带电是因为摩擦创造了电荷B．毛皮和塑料管摩擦后带上了同种电荷C．这种现象与验电器的工作原理相同D．塑料丝和塑料管因带了异种电荷而互相排斥2．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。

如图所示，用带负电的橡胶棒靠近吸管A端，A端会远离橡胶棒，实验中（）A．吸管A端与橡胶棒带异种电荷B．和吸管摩擦过的餐巾纸不带电C．吸管因得到电子而带负电D．吸管因失去电子而带正电3．两个物体相互靠近时，相互吸引，这说明（）A．两个物体一定带同种电荷B．两个物体一定带异种电荷C．可能一个物体带电，一个物体不带电D．两个物体都不带电4．通常情况下，下列属于导体的是（）A．橡皮B．铅笔芯C．塑料尺D．玻璃棒5．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的。

指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是（）A．B．C．D．6．近两年，共享汽车逐渐出现在大街小巷。

如图所示是充电桩正在给汽车充电，在充电过程中，充电桩相当于电路中的（）A．电源B．开关C．导线D．用电器7．如图所示，下列说法正确的是（）A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和8．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列有关物理老师文小强的物理量最接近实际的是()A．小强体重约为50 gB．小强从一楼走到3楼克服重力做功约为1500 JC．小强从家到办公室的步行速度大约是5m/sD．小强的电脑充电时工作电流约为0.3 A2．小华家的卧室吊灯L用两个开关控制，一个安装在进门处，另一个安装在床头附近。

操作任意一个开关均能独立地开灯和关灯（其中B中的S1，C中的S1､S2为单刀双掷开关）。

图中能够满足要求的电路是（）A．B．C．D．3．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将() A．互相吸引B．互相排斥C．没有作用D．以上三种情况都有可能4．如图所示，将一节干电池和两只均标有“1.5 V0.5 W”的小灯泡接入电路。

当开关S1闭合、S2断开时，两只灯泡均能发光。

若将开关S1、S2均闭合，则A．只有灯泡L1熄灭B．两只灯泡均熄灭C．灯泡L2熄灭，L1更明亮D．L1、L2均更明亮5．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是A．异种电荷相吸B．同种电荷相斥C．分子间相斥D．大气压作用6．如图所示，当开关S闭合时，可能发生的现象是（）A．L1被烧坏B．L2被烧坏C．电源都烧坏D．L1、L2和电源都被烧坏7．下列关于静电知识说法正确的是（）A．摩擦起电的过程中创造了电荷B．验电器是利用异种电荷相互吸引的原理制成的C．与毛皮摩擦过的橡胶棒带负电，是因为橡胶棒获得电子D．与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒获得电子8．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2为串联的是（）A．B．C．D．9．将灯泡L1和L2接入如图所示电路，闭合开关。

九年级物理全一册《第十五章电流和电路》章节检测卷-带答案思维导图练习题一、单选题1．甲乙两个原来不带电的物体，相互摩擦后，下列情况不可能．．．出现的是（）A．甲乙两物体都不带电B．甲乙两物体都带正电C．甲带正电，乙带负电D．甲带负电，乙带正电2．在下列电路图中，能够测量通过灯L2电流的电路是（）A． B． C． D．3．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流，分别为I A=0.6A、I B=0.3A、I C=0.3A，在表格中记录数据后，下一步首先应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值4．“金箔工艺”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不便用手直接拿取。

正确拿取的方法是，先手持羽毛扫过纸垫，如图甲所示；再将羽毛靠近工作台上方不带电的金箔，羽毛即可将金箔吸住，如图乙所示。

根据以上信息可知（）A．轻扫纸垫时，羽毛和纸垫都失去了电子B．轻扫纸垫时，羽毛和纸垫带同种电荷C．轻扫纸垫时，正电荷从纸垫转移到羽毛上D．羽毛和纸垫，束缚电子的能力不相同5．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“−”和“0.6”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为2.6A，那么实际的电流应为多大（）A．2.6A B．0.6A C．0.52A D．0.46A6．如图所示，A、B两个验电器，A带负电，B不带电，用带绝缘柄的金属棒，连接A、B两验电器的金属球瞬间（）A．电流方向从A到B B．电子运动方向从B到AC．连接前，B有多余自由电子D．连接后，A的张角变小，B的张角变大7．如图所示，有两个相同的验电器A和B，A带负电，B不带电，用金属棒把验电器A、B的金属球连接起来的瞬间，则下列说法正确的是（）A．电流方向由A到B B．电子移动方向由A到BC．有电流但方向无法确定D．始终无电流8．关于干电池的正、负极和电路中电子运动方向的说法中，正确的是（）A．锌筒是负极、碳棒是正极，电子从碳棒经用电器向锌筒运动B．锌筒是负极、碳棒是正极，电子从锌筒经用电器向碳棒运动C．锌筒是正极、碳棒是负极，电子从碳棒经用电器向锌筒运动D．锌筒是正极、碳棒是负极，电子从经锌筒用电器向碳棒运动．9．使用毛皮摩擦过的橡胶棒接触不带电验电器的金属球，验电器的金属箔张开，如图所示。

电流和电路单元测试题【1】班级姓名评分一、单项选择题（12×2分=24分）1.毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是（）3. 如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。

这一现象说明（）A. 水流被风吹偏了B. 带上电荷的橡胶棒能吸引细水流C. 水带上了电荷，能吸引不带电橡胶棒D. 水流带有和橡胶棒相反的电荷4. 下列各组物质中，通常情况下都属于绝缘体的是（）A. 人体、大地、塑料B. 金属、油、橡胶C. 玻璃、空气、陶瓷D. 大地、金属、盐水5. 手机电池是可重复使用的电池，它能被充电和放电成千次。

下列关于手机电池的说法中正确的是( )A. 电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池消耗电能；在充电时，电池提供电能D. 手机待机时，电池提供电能；在充电时，电池消耗电能6. 小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（）7. 在连接电路的过程中，下列说法中正确的是（）A. 开关应该闭合B. 开关必须断开C. 必须从电源的正极开始，依次接好各电路元件D. 必须从电源的负极开始，依次接好各电路元件8. 家用电冰箱的用电部分主要是电动压缩机和照明灯泡。

其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。

图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是（）9. 许多家庭的卫生间都安装有照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

如图所示的电路中，你认为符合上述要求的是（）10. 如图所示，开关S闭合时，电流表测量的是（）A.L1中的电流B. L2中的电流C. 干路中的电流D. 以上说法都不对11. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A 、B 、C 三处的电流分别为IA=0.4A 、IB=0.2A 、IC=0.2A ，在表格中记录数据后，下一步应该做的是（ ） A. 整理器材，结束实验 B. 分析数据，得出结论C. 换用电流表的另一量程，再测出一组电流值D. 换用不同规格的小灯泡，再测出几组电流值12. 如图所示，闭合开关S 后，灯泡L1亮，电流表有示数，但灯泡L2不亮。
