(沥青混凝土面层)施 工方案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
广西盛丰建设集团有限公司 昌江县太坡片区污水管网工程 路基工程施工方案 （专项） 编制人: 审核人: 审批人： 编制日期: 年月日
沥青混凝土面层施工方案 一、工程概况： 本工程为昌江县太坡片区污水管网工程，建设单位为，设计单位为郑州市市政工程勘测设计研究院，监理单位为，施工单位为广西盛丰建设集团有限公司。 本工程设计污水管线需穿越海榆西线三处，昌江大道两处，均采取水平定向钻的方式穿越。这五处管线为：管线一桩号1+374~1+408段管道穿越昌江大道，管径为DN400mm,长度约35m；管线二桩号0+035~0+085段管道穿越昌江大道，管径为DN400mm,长度约50m，桩号1+568~0+600段穿越海榆西线，管径为DN400mm,长度约33m；管线三终点处穿越海榆西线接入管线四，管径为DN600，长度约33m。 二、编制依据 本施工方案主要参考《公路路面基层施工技术规范（JTJ034-2000）》、《市政道路工程质量检验评定标准（CJJ1-90）》、施工图纸、图纸会审记录及施工组织设计等。 三、施工方法 1）沥青混合料拌和 ①沥青拌和场 A．堆料的场地铺面硬化，避免装载机铲料时将土场的土（特别是雨后的泥土）混入碎石或细集料中。 B．为保证冷料仓的矿料颗粒组成变化较小，不同规格的矿料堆间设有适当的隔离措施，避免相混。 C．细集料堆设有覆盖措施，避免细集料遭雨淋后湿度过大。
D．矿粉必须妥善保管避免雨淋。潮湿的矿粉应废弃不用。 ②沥青混合料温度控制 沥青拌和场的温度控制包括沥青加热温度、矿料加热温度和沥青混合料出厂温度。虽然拌和机有控制系统和自动记录，但为了防止操作失误和仪表失灵，中心试验室的试验员仍负责测量沥青混合料的出厂温度。 A．沥青加热温度：160～170 ℃ B．矿料加热温度：165～180℃ C．沥青混合料出厂温度：155～170℃ ③沥青混合料拌和均匀控制 A．沥青混合料每盘的拌和时间为应能使所有矿料颗粒都能均匀的裹覆上沥青为止。 B．沥青混合料均匀性的要求是所有的矿料颗粒全部被沥青裹覆，无花白颗粒，颜色均匀一致，无结团成块和粗细颗粒离析现象。 2)沥青混合料运输 采用自卸汽车运送沥青混合料到摊铺现场。运输自卸车的数量应较拌和能力和摊铺速度有所富余，保证将沥青拌和机拌制的沥青混合料及时送到摊铺现场，并在摊铺机前常保持有2～4车沥青混合料待卸。 运料车拉料出厂时逐车用地磅秤重。由中心实验室试验员检测沥青混合料温度后，签发一式三份运料单，一份存拌和场，一份交铺筑现场施工员签字，一份交运料车驾驶员。 从拌和场到铺筑现场平均运距为：5km，运输时间不到15分钟，运输途中温度损失约为2~4℃。 ①运输车辆的车厢应打扫干净。为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂1：3的柴油水混合液，并排除游离余液。

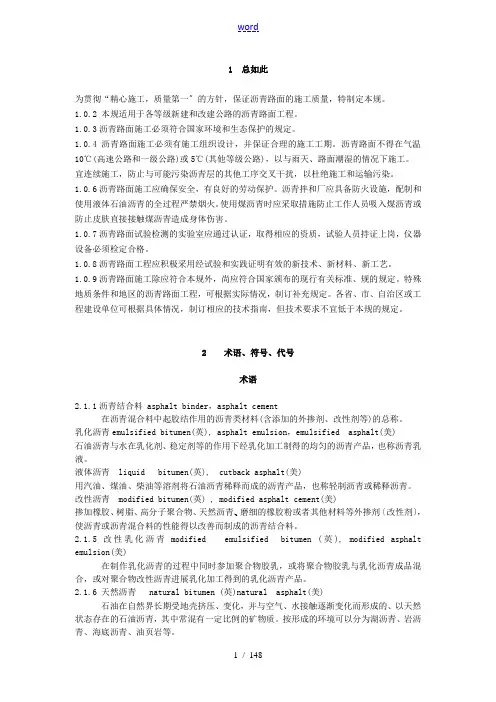

1 总则 1.0.1为贯彻“精心施工，质量第一”的针，保证沥青路面的施工质量，特制定本规。1.0.2 本规适用于各等级新建和改建公路的沥青路面工程。 1.0.3沥青路面施工必须符合环境和生态保护的规定。 1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。 1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。 1.0.6沥青路面施工应确保安全，有良好的劳动保护。沥青拌和厂应具备防火设施，配制和使用液体油沥青的全过程禁烟火。使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。 1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。 1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。 1.0.9沥青路面施工除应符合本规外，尚应符合颁布的现行有关标准、规的规定。特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规的规定。
2 术语、符号、代号 2.1术语 2.1.1沥青结合料asphalt binder，asphalt cement 在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。 2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美) 油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。 2.1.3液体沥青liquid bitumen(英), cutback asphalt(美) 用汽油、煤油、柴油等溶剂将油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。 2.1.4改性沥青modified bitumen(英) , modified asphalt cement(美) 掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合料的性能得以改善而制成的沥青结合料。 2.1.5 改性乳化沥青modified emulsified bitumen (英), modified asphalt emulsion(美) 在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青产品。 2.1.6 天然沥青natural bitumen (英)natural asphalt(美) 油在自然界长期受地壳挤压、变化，并与空气、水接触逐渐变化而形成的、以天然状态存在的油沥青，其中常混有一定比例的矿物质。按形成的环境可以分为湖沥青、岩沥青、海底沥青、油页岩等。 2.1.7透层prime coat 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒液体油沥青、乳化沥青、煤沥青而形成的透入基层表面一定深度的薄层。 2.1.8粘层tack coat 为加强路面沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 2.1.9封层seal coat 为封闭表面空隙、防止水分侵入而在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层。铺筑在沥青面层表面的称为上封层，铺筑在沥青面层下面、基层表面的称为下封层。 2.1.10稀浆封层slurry seal 用适当级配的屑或砂、填料（水泥、灰、粉煤灰、粉等）与乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。 2.1.11微表处micro-surfacing 用适当级配的屑或砂、填料（水泥、灰、粉煤灰、粉等）采用聚合物改性乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。
沥青面层施工技术交底 一、沥青混凝土路面面层的施工 沥青混凝土路面结构为：8㎝ SBS改性沥青粗粒式沥青混凝土下面层（AC －25）+4cm SBS改性沥青细粒式沥青混凝土上面层4cm（AC－13）。沥青混凝 土路面施工从拌合、运输、摊铺到碾压均采用机械化施工。 1、材料要求 面层沥青采用SBS改性沥青，上、下面层均采用SBS改性沥青。 下面层采用石灰岩加工碎石，上面层采用玄武岩加工碎石，矿粉由石灰岩加 工，沥青面层用砂采用洁净、干燥、无风化、无杂质的优质机制砂。粗集料应该 洁净、干燥、表面粗糙，细集料应洁净、干燥、无风化、无杂质，并有适当的颗 粒级配，路面所用原材料必须符合施工作业指导书要求，并符合招标文件及规范 要求。 2、沥青混凝土面层施工 1）采用的技术标准 沥青下面层用粗集料质量技术要求 指标技术要求试验方法 石料压碎值不大于（%）26（高温24/常温20）T0316-2005 洛杉矶磨耗损失不大于（%）28（24）T0317-2005 表观相对密度不小于（t/m3） 2.60 T0304-2005 吸水率不大于（%） 2.0 T0305-1994 对沥青的粘附性不低于（级） 5 JTJ052-2000 T0616 坚固性不大于（%）12 T0314-2005 针片状颗粒含量（混合料）不大于（%）15（12）T0312-2005
水洗法<0.075mm颗粒含量不大于（%） 1 T0310-2005 软石含量不大于（%） 3 T0320-2005 注：表格括号内数值为建议值。 沥青上面层用细集料质量技术要求 指标标准试验方法表观相对密度密度（t/m3）不小于 2.5 T0328-2005 坚固性（＞0.3mm部分）（%）不大于12 T0340-1994 亚甲蓝值（g/kg），不大于25 T0346-2005 砂当量不小于（%）60 T0334-1994 棱角性（%）不小于30 T0345-1994 注：当进行砂当量试验有困难时，也可用水洗法测定小于0.075部分含量（适用于机制砂），不大于3%. 沥青面层用矿粉质量要求 指标质量技术要求试验方法 视密度（t/m3）不小于 2.50 T0352-2005 含水量（%）不大于 1 粒度范围<0.6mm (%) 100 T0351-2005 <0.15mm (%) 90-100 <0.075mm (%) 75-100 外观无团粒结块 亲水系数< 1 T0353-2005 塑性指数< 4 T0354-2005
沥青中面层施工方案 一、工程概况 本项目是高新区和红岛规划中区域性城市纵向干道交通的重要组成部分，北起双高路，南接海湾大桥红岛收费站，与建设中的红岛连接线（正阳路至双高路段）构成贯穿高新区和红岛的一条南北向对外交通要道，它由北向南串连了正阳路（S395）、双积公路、胶州湾产业基地和黄岛区的高效互动，同时也是一条滨海生态观光大道。该道路的建设对于加快环湾区域道路网主框架的形成，完善和优化区域道路网布局，改善行车条件，加强各经济开发区间的联系，促进青岛市经济的发展，推进“环湾保护、拥湾发展”战略的实施，都将起到重要的作用。 路面面层结构形式：4cm厚细粒式沥青混凝土（AC-13C）+5cm厚中粒式沥青混凝土（AC-16）+6cm厚粗粒式沥青混凝土（AC-20）。 二、编制依据 1、《公路沥青路面施工技术规范》JTG F40-2004。 2、试验段得出的数据。 三、中面层施工人员组织机构表 沥青混凝土中面层铺筑领导小组
四、现场施工机械设备配置一览表 五、施工工艺 1、原材料准备 ①沥青：按照设计文件要求，各项指标均符合JTGF40-2004《公路沥青路面施工技术规范》的要求。 ②碎石：采，石料坚硬、洁净、干燥、无风化、无杂质、近立方体、有棱角，经检验各项指标均符合JTGF40-2004《公路沥青路面施工技术规范》的要求。
③矿粉：采用5mm以上石灰岩碎石经磨细得到的矿粉，矿粉干燥、洁净。经检验各项指标均符合JTGF40-2004《公路沥青路面施工技术规范》的要求。 2、下承层准备 粘层油应在沥青铺筑当天洒布待乳化沥青破乳水分蒸发完成后，紧接着铺筑沥青层，确保粘层不受污染。 3、摊铺前准备 按设计要求进行中线放样。每10米设一桩，各桩点用红漆标出。将下封层两侧按每10米一个断面，每个断面3个点进行高程测设。根据以往经验试验段拟采用1.3的松铺系数进行高程控制。两侧采用钢丝绳挂线，在内、外侧距中面层边缘50cm处打钢钎（钢丝绳距摊铺机熨平板的水平距离大于20cm），距内侧中面层边缘6米处设支撑铝合金杆（铝合金杆长5米）。 4、混合料的拌和： 混合料按监理工程师批准的生产配合比设计进行拌和，必须对拌和机的计量设备、温度测试系统进行计量标定、调试，使混合料各材料的计量准确。沥青混合料采用LB4500型拌和机进行拌和。开始几盘集料加热温度应比规范规定的集料加热温度高10℃左右，并干拌几锅集料后废弃，然后正式加沥青、矿粉开始拌和沥青混合料。为避免沥青与矿粉先接触而形成油团，保证混合料拌和均匀，沥青混合料拌和时应调整沥青与矿粉添加的延迟时间，确保沥青先与集料接触，在添加沥青中途开始添加矿粉，使所有集料颗粒全部裹覆沥青结合料，要求拌和的混合料均匀一致、无花白
7 公路沥青路面施工技术规范 (JTJ 032——94) 1．0．5 沥青面层不得在雨天施工，当施工中遇雨时，应停止施工。雨季施工时必须切实做好路面排水。 1．0．6 沥青路面施工应确保施工安全，施工人员应有良好的劳动保护。沥青拌和厂应具备防火设施，配制液体石油沥青的车间严禁烟火。使用煤沥青的施工人员应防止吸入煤沥青蒸气或皮肤直接接触煤沥青，使身体受到损害。 4．2．1 道路石油沥青适用于各类沥青面层，并应符合下列规定： 4．2．1．1 高速公路、一级公路铺筑沥青路面时，应采用符合本规范附录C表C．1“重交通道路石油沥青技术要求”规定的沥青。 表C．1 重交通道路石油沥青技术要求 试验项目 AH-13 0AH-11 AH-9 AH- 70 AH- 50 针入度（25o C，100g，5s）（0.1mm） 120～ 140 100～ 120 80～ 100 60 ～80 40 ～60 延度（5cm/min，15o C）不小于（cm）10010010010080 软化点（环球法）（o C） 40～ 50 41～ 51 42～ 52 44 ～54 45 ～55 闪点（COC）不小于（o C）230 含蜡量（蒸馏法）不大于（%）3 密度（15o C）（g/cm3）实测记录溶解度（三氯乙烯）不小于（%）99.0 薄膜加热试验163o C5h 质量损失不大于（%） 1.3 1.2 1.00.80.6针入度比不小于（%）4548505558延度（25o C）不小于（cm）7575755040
要求干燥、洁净，其质量应符合本规范附录C表C ．12的技术要求。 表C．12 沥青面层用矿粉质量技术要求 指标高速公路、一级公路其他等级公路视密度不小于（t/m3） 2.5 2.45含水量不大于（%）11 粒度范围＜0.6mm （%）＜0.15mm （%） ＜0.075mm （%） 100 90～100 75～100 100 90～100 70～100 外观无团粒结块 7．3．4 对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。在温度60℃、轮压0．7MPa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，对一级公路应不小于600次/mm。 7．6．7 当高速公路和一级公路施工气温低于10℃、其他等级公路施工气温低于5℃时，不宜摊铺热 拌沥青混合料。 7．7．1 沥青混合料的分层压实厚度不得大于l0cm。 7．9．1 热拌沥青混合料路面应待摊铺层表面温度低于50℃后，方可开放交通。 11．4．4 施工单位在施工过程中必须对各种施工材料进行抽样试验，其项目与频度应不少于本规范附录E表E．1的规定。 表E．1 施工过程中材料质量检查的内容与要求 材料检查项目 检查频度 高速公路、一级公路其他等级公路 石油沥青针入度 软化点 延度 含蜡量 每100t 1次 每100t 1次 每100t 1次 必要时 每100t 1次 必要时 必要时 必要时
沥青混凝土面层施工方案 本工程全段路面采用3.5cm厚细沥青混凝土路面。施工工艺见下页《沥青混凝土路面施工工艺框图》 1、施工准备工作 1）沥青混凝土所用粗细集料、填料以及沥青均应符合合同技术规范要求，并至少在工程开始前一个月将推荐混合料配合比包括：矿料级配、沥青含量、稳定度（包括残留稳定度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细说明，报请监理工程师批准。 2）沥青混合料拌合设备，运输设备以及摊铺设备均应符合合同技术规范要求。 3）路缘石、边沟和其他结构物的接触面上应均匀地涂上一薄层沥青。
沥青混凝土面层施工工艺框图 4）要检查两侧路缘石完好情况，位置高程不符要求应纠正，如有扰动或损坏须及时更换，尤其要注意背面夯实情况，保证在摊铺碾压时，不被挤压、移动。 5）施工测量放样： 恢复中线：在直线每10m 设一钢筋桩，平曲线每5m 设一桩，桩的位置在中央隔离带所摊铺结构层的宽度外20cm 处。 水平测量：对设立好的钢筋桩进行水平测量，并标出摊铺层的设计标高，挂好钢筋，作为摊铺机的自动找平基线。 6）沥青材料的准备，沥青材料应先加热，避免局部热过头，并保证按均匀温度把沥青材料源源不断地从贮料罐送到拌合设备内，不水稳基层验收、清扫 喷洒透层沥青 沥青混合料拌合 沥青混合料运输 沥青混合料铺摊 取样检测 原材料检验 标高、平整度控制 初压 复压及终压 路面初期养护 自检、验收 密实度检测 交通控制 配合比选用
应使用正在起泡或加热超过160℃的沥青胶结料。 7）集料准备，集料应加热到不超过170o，集料在送进拌合设备时的含水量不应超过1％，烘干用的火焰应调节适当，以免烤坏和熏黑集料，干燥滚筒拌合设备出料时混合料含水量不应超过0.5%。 2、沥青混凝土的拌合及其运输 1）沥青混合料的拌合 采用德国进口型号为LINT型沥青拌合设备集中拌合。集料和沥青材料按工地配合比公式规定的用量测定和送进拌合，送入拌合设备里的集料温度应符合规范规定，在拌合设备内及出厂的混合料的温度，应不超过160℃。 把规定数量的集料和沥青材料送入拌合设备后，须把这两种材料充分拌合直至所有集料颗粒全部裹覆沥青结合料为度，沥青材料也完全分布到整个混合料中。拌合厂拌合的沥青混合料应均匀一致、无花白料、无结团块。 拌好的热拌沥青混合料不立即铺筑时，可放入保温的成品储料仓储存，存储时间不得超过72h，贮料仓无保温设备时，允许的储料时间应以符合摊铺温度要求为准。 拌合生产出沥青混合料，应符合批准的工地配合比的要求，并应在目标值的容许偏差范围内，集料目标值的偏差应符合合同技术规范要求。 2）沥青混合料运输 沥青混合料的运输采用自卸车运输，从拌合设备向自卸车放料时，
公路沥青路面施工技术管理试题库 （含单选题126题、填空题53题、简答题20题) 一、选择题：（共126题） 1、高速公路沥青路面不得在气温低于(B)，以及雨天、路面潮湿的情况下施工。 A 5℃ B 10℃ C 0℃ 2、旧沥青路面的整平应按高程控制铺筑，分层整平的一层最大厚度不宜超过(C)mm。A150 B 200 C100 3、道路石油沥青必须按品种和标号分开存放，贮存温度不宜低于(C)℃，并不得高于170℃，桶装沥青应直立堆放，加盖苫布。 A 145 B 150 C 130 4、液体石油沥青在制作、贮存、使用的全过程中必须通风良好，并有专人负责，确保安全。基质沥青的加热温度严禁超过(A)℃，液体沥青的贮存温度不得高于50℃。 A 140 B 150 C 130 5、道路用煤沥青严禁用于热拌热铺的沥青混合料，作其他用途时的贮存温度宜为 (B)℃，且不得长时间贮存。 A 60～90 B 70～90 C 80～90 6、用作改性剂的SBR胶乳中的固体物含量不宜少于(A)，使用中严禁长时间暴晒或遭冰冻。 A 45% B 50% C 55% 7、改性沥青的剂量以改性剂占改性沥青总量的(A)计算，胶乳改性沥青的剂量应扣除水以后的固体物含量计算。 A 百分数 B 质量比 C 体积比
8、改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过(A)℃。 A 180 B 170 C 200 9、用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留量不得超过(C)%。 A 1 B 3 C 5 10、改性沥青制作设备必须设有随机采集样品的取样口，采集的试样宜(B)在现场灌模。 A 当天 B 立即 C 不能超过第二天 11、沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，高速公路和一级公路不得使用(B)和矿渣。 A 破碎砾石 B 筛选砾石 C 钢渣 12、用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至(C)t/m3，吸水率可放宽至3%，但必须得到建设单位的批准，且不得用于SMA路面。 A 2.5 B 2.6 C 2.45 13、钢渣作为粗集料在使用前，应进行活性检验，要求钢渣中的游离氧化钙含量不大于(B)%，浸水膨胀率不大于2%。 A 2 B 3 C 4 14、SMA混合料中不宜使用(A)。 A 天然砂 B 机制砂 C 石屑 15、天然砂可采用河砂或海砂，通常宜采用粗、中砂，规格应符合级配规定。砂的含泥量超过规定时应水洗后使用，海砂中的贝壳类材料必须筛除。热拌密级配沥青混合料中天然砂的用量通常不宜超过集料总量的(B)%，OGFC混合料不宜使用天然
沥青砼中面层施工方案 一、计划安排 根据试验段总结的施工工艺 ,按照业主经理部、总监办、驻地办的要求 ,我项目部沥青砼中面层大面积施工用的工、料、机组成已协调一致 ,具备开工条件 ,计划()年()月()日进行施工。 二、要求 我项目部将严格按照试验段所总结的施工工艺（包括原材料质量控制、下承层的清扫、沥青混合料的拌合、运输、摊铺、碾压、养护等工艺）指导施工。在以后大面积施工中 ,我们将不断总结经验、不断完善工艺 ,以保证沥青砼中面层的施工质量。 三、配合比组成设计 1、1#拌和机生产配合比 ①生产配合比组成为： 1#热料仓：2#热料仓：3#热料仓：4#热料仓：矿粉 =17 ：39 ：10 ：30 ：4 ②最佳油石比选定为：4.2% 2、2#拌和机生产配合比 ①生产配合比组成为： 1#热料仓：2#热料仓：3#热料仓：4#热料仓：矿粉 =25 ：30 ：7 ：33 ：5 ②最佳油石比选定为：4.2% 四、管理机构及人员、机械、试验仪器配备
1、管理机构见附图1。 2、主要人员见附表1、主要机械、试验、质检设备见附表2 五、施工工艺 一）工艺流程 二）施工工艺 1、施工准备 1）对沥青砼下面层认真检验 ,发现局部不平整段落或松散等病
害应及时处理。 2）恢复中桩 ,每20米放一个中桩 ,全线段每10m放一个中桩；复核水准点 ,发现有损坏或丢失的水准点需及时补上 ,一般以每200m～300m一个水准点为宜 ,根据中桩及摊铺宽度划出边界线以便控制宽度。 2、沥青混凝土的拌合 1）拌合准备 ①沥青拌合设备 ,具有防止环境污染的设备。 ②细集料和矿粉需保持干燥、洁净 ,需有防护设施 ,防止遭雨水淋湿。 ③沥青采用导热油加热。 ④实验室向拌合组提供有负责人签认的配合比通知单。 ⑤经常检查设备、仪表工作是否正常。 ⑥要求对沥青拌合站数据进行采集的计算机设备工作正常 ,计算机能够适时检测、自动处理、显示和打印所采集的数据。 2）混合料拌合 ①擦作人员持证上岗 ,要严格按操作规程工作 ,要明确岗位责任。 ②拌合过程的主要要求：混合料均匀 ,颜色一致 ,无花白料现象 ,使沥青均匀的裹覆矿物颗粒表面。 ③拌合注意事项： A集料加热温度一般控制在160°C—180°C之间 ,沥青加热控
高速公路沥青路面施工 任何一个国家的发展都离不开一项关键的基础条件，道路。它为国家的各项基础事业的发展提供必要的保证，同时人们的出行也离不开道路。最近几年，我国高速路的发展速度比较快，然而在发展的同时也面临一些影响要素，所以要认真地开展建设活动，以降低问题的发生几率，文章重点的讲述了沥青路面的建设工作。目的是为了更好的促进道路事业发展，带动国家经济进步。 标签：高速公路；沥青；施工 1 关于路面建设管控工作 1.1 关于场地铺筑活动 1.1.1 前期的品质管控活动。在建设之前时候，要对之前的活动进行检查，比如开展高度检测等等的一些测验活动，而且要查看下封层是否平整，要将表层的一些杂物处理干净。此处要注意的是，水冲活动应该尽快的进行，以免影响建设工作。 1.1.2 输送过程中的品质管控活动。在规划车辆的时候，应该确保其合乎运力规定，在运输之前的时候，应该将车槽清理好。在装料的时候，由专门的工作者负责指引，要分成堆来放置，防止发生离析等问题。 1.1.3 关于摊铺阶段的品质管控活动。首先要分析设备的特征，最好是使用一个牌子的设备，而且要保证相关的一些要素等方面没有差异，场地的工作者应该明确设备的关键结构，而且适当的进行调节。关于供料体系来讲，受料斗空板不能每一车料收一次，要利用刮板输送器和料斗阀门控制好进入摊铺室的供料量。要选择合适的料斗阀门开度，使其与供料速度恰当配合，进而达到刮板输料器连续、均匀地供料。 1.1.4 建设的时候，向轮碾中喷水的话，应该掌握好量的多少，以避免发生不良现象。 1.2 掌握好孔隙率以及饱和性等要素 这两者是对立的，而且对油石的比例也有很大的反映。所以，对于其管控要素，有一项规定，也就是说在目标配比的时期，规定它们要一致的符合，但是在平时的建设的时候，关键是分析空隙问题。除此之外，在我国的南方区域中，要防止其出现渗水等现象，而在建设的时候，还应该切实的分析一些实际状态，当生产配合比（标准配比）确定以后，对AC-25Ⅰ型，饱和度仅达下限或富余不多，实际施工中，还有一个沥青的允许偏差（±0.3）问题，如果出现-0.3，则有可能使饱和度稍些偏离最低要求值，此现象一般不常见，不过还是会有发生的几率的。假如该数值的偏离很大的话，要及时的调节。关于空隙率是配比中非常关键的一
苏州工业园区裕兴路南侧支路等路桥工程 沥青混凝土面层 专 项 施 工 方 案 编制人：奚鹏 审核人：夏志奇 审批人：傅恒斌 扬州市政工程有限公司 裕兴路南侧支路等路桥工程工程项目部 2019-7-1
沥青混凝土面层施工方案 本工程沥青采用4CM细粒式沥青砼(AC-13C)、7CM中粒式沥青砼(AC-20C)。 材料要求: 遵照《公路沥青路面施工技术规范》（JTG F40-2004）的规定，车行道上面层基质沥青及下面层沥青均采用A级70号石油沥青。沥青砼材料由专业生产单位按设计级配要求生产供应。沥青砼路面摊铺施工，由专业机械施工有限公司用有自动调平装置的摊铺机进行施工。 （1）施工准备 在开始摊铺沥青混合料前，对工作面进行彻底地清理、清扫，以保证基层平整、干燥、粗糙、特别是表面残留的浮渣、特别是对旧路面车行道水泥砼部分进行彻底地清查，当有裂缝、错台、断板的情况时，采取灌缝、修补等措施后才进入沥青砼摊铺作业。在进行上一层面的施工时，也应保证下一层面的干净、整洁、无杂物污染。对路面采取清理措施均报请监理工程师复查认可后，方进行沥青混合料的摊铺作业。 （2）施工测量 施工测量主要内容包括: a.对路面的纵断高程控制； b.横断各部高程； c.平面位置的检查复
测；c.沥青摊铺过程中的施工放样；d.施工检测。 该道工序的好与坏将直接影响到路面的摊铺质量。为此，我公司专门成立了工地测量组，配备具有测量经验的测量工程师2名及熟练测工多名和先进的测量仪器（全站仪1台，水准仪2台）。在施工中将做好以下几项工作： a.根据施工需要进行水准点的加密，对重要水准点加桩标保护，各水准点的高程在交桩时必须作一次闭合测量，以检测各水准点的准确性。 b.各种测量仪器在使用前一定要进行标定和复核，确保其误差在误差允许范围之内。 c.根据施工图设计和甲方提供的水准基点、控制点等测量基准资料和测量标志按规定的精度进行联测，恢复定线。测量结果报监理工程师核批准后，作为施工作业的依据。 由于路面基层的高程、横坡度、平整度将直接影响到沥青路面摊铺的平整度和工程质量。因此，在摊铺沥青混合料前，要对道路水泥稳定碎石基层的标高、横坡度、平整度作一次全面联测，加大检测频率。水准测量的检测频率不少于每10米一个断面，道路单幅不小于3个点。此一工作超前进行，以免影响沥青混合料摊铺作业。 e.施工放样：沿铺筑宽度两边每10米放出离铺筑边界0.5米处及中间点的施工高程，在两边路缘石上标划出离设计标高高出10厘米的施工黑线，两边悬挂钢丝基准线，中间点处加滑杆控制设计摊铺高程。为了确保基准线紧绷，紧线器上安装测力装置。根据以往的施
沥青路面基层施工技术方案 1.0材料 1.1路用的水泥、石子、砂等材料必须监理工程师批准。未经批准的不允许进场，更不准使用。 1.2水泥：选用终凝时间较长（宜在6小时以上），且宜用325#矿渣及普通硅酸盐水泥。快硬水泥、早强水泥以及受潮变质的水泥严禁使用。水泥品牌的选用应考虑其质量稳定性、生产数量、运距等各种因素。水泥每次进场前应有合格证书，每200T应对水泥的凝结时间、标号进行抽检。 1.3碎石：要求其压碎值不超过30%，最大粒径不大于30mm.碎石的颗粒组成应符合JTJ034——93中第 2.2.1.6中2#级配要求。为了施工方便，宜采用10——30mm的粗集料、5——10mm的中集料，0——5mm的石屑细集料三种粒料配合。其粗集料的压碎值、各种粒料的筛分（主要检查所进料的颗粒级配的偏差情况），0.5mm以下细土的塑性指数，小于0.075mm的颗粒含量应符合JTJ034——93中的要求，上述材料进场后的试验项目每2000m3做2个样品试验。 1.4水：凡人或牲畜的饮用水均可用于水泥碎石的施工。 2.0混合料的组成设计 2.1组成设计原则：①粉料含量不宜过多。②在达到强度的前提下，采用最小水泥剂量，但不小于4.0%.③改善集料级配，减少水泥用量，使水泥用量不大于6%.
2.2水泥剂量的配制可采用4%、4.5%、5%、5.5%、6%五种剂量。 2.3每种剂量的试件制取9个（最小数量）。 2.4试件必须在规定的温度（20±2℃）保湿养生6天，浸水养生1天后进行无侧限抗压强度，并计算试验结果的平均值、偏差系数，并计算RX（1-1.645Cv）是否大于Rd（本工程设计强度为 3.5MPa）。设计剂量要选用满足强度的最小剂量，并不超过6%. 2.5根据设计剂量做延迟时间对混合料强度的影响试验，并通过试验确定应该控制的延迟时间。 2.6工地实际采用的水泥剂量与原设计相同。 3.0水泥稳定碎石的质量控制标准。 3.1具体检测技术指标： 3.2每一作业段碾压完成后，立即各项指标的检测，整理好内业资料向监理人员报验（24小时内）强度指标单独报验。监理人员应在现场及时抽检，发现问题及时通知处理。 3.3各分项工程按照《河北省公路工程质量检验评定标准》、《河北省公路工程质量监督检查评比办法》进行评分。各项工程评分必须在97分以上。达不到此要求的不准交工。 4.0施工工艺要点 4.1水泥碎石的施工工艺详见JTJ034-93《公路路面基层施工技术规范》中2.5-2.7条中的内容。 4.2底基层检测及培土模
沥青混凝土面层施工方案
1、编制依据： 1.1.《城市道路施工及验收规范》（CJJ-91）； 1.2.《市政道路工程质量检验评定标准》（CJJ1-90）； 1.3.《公路改性沥青路面施工技术规范》（JTJ036-98）； 1.4 《沥青路面施工及验收规范》(GB50092-96) 2、施工准备 2.1.根据施工场地，做好总平面布置，施工用水、临时排水、用电要接到位。 2.3根据监理单位和业主批准的施工组织设计和施工方案，组织施工机械、人员进场。 2.4根据基层总进度计划，编制月、周计划，明确分工责任到人。 3、施工方法 4、3.1、混合料的拌和 5、（1）粗、细集料应分类堆放和供料，取自不同料源的集料应分开堆放，应对每个料源的材料进行抽样试验，并应经工程师批准。 6、（2）按目标配合比设计，生产配合比设计，生产配合验证三个阶段进行试拌、试铺后，进行大批生产。 7、（3）每种规格的集料、矿料和沥青都必须分别按要求的比例进行配料。 8、（4）沥青材料采用导热油加热，加热温度在160-170℃范围内，矿料加热温度为170-180℃，沥青与矿料的加热温度应调节到能使拌和的沥青混凝土出厂温度在150-160℃，不准有花白料、超温料，混合料超过200℃者应废弃，并应保证运到施工现场的温度不低于140-150℃。沥青混合料的施工温度见下表所示。 9、沥青混合料的施工温度（℃） 10、沥青加热温度：160-170 11、矿料温度：170-180 12、混合料出厂温度：正常范围150-165超过200废弃 13、混合料运输到现场：温度不低于140-150 14、摊铺温度正常施工：低于130-140，不超过165 低温施工不低于140-150，不超过175 15、碾压温度正常施工：130-140不低于120 低温施工 140-150不低于130 16、碾压终了温度：不低于70 17、（5）热料筛分用最大筛孔应合适选定，避免产生超尺寸颗粒。 18、（6）沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗料全部裹覆沥青结合料为度，并经试拌确定，间歇式拌和机每锅拌和时间宜为30-50s （其中干拌时间不得小于5s）。 19、（7）拌好的沥青混合料应均匀一致，无花白料，无结团成块或严重的粗料分离现象，不符合要求时不得使用，并应及时调整。 20、（8）出厂沥青混合料应按现行试验方法测量运料车中混合料的温度。 21、（9）拌和沥青混合料不立即铺筑时，可放成品贮料仓贮存，贮料仓无保温设备时，允许的贮存时间应符合摊铺温度要求为准，有保温设备的储料仓储料时间不宜超过6小时。
JTG F 40-2004公路沥青路面施工技术规范目录 1 总则 2 术语、符号、代号 2.1术语 2.2符号及代号 3 基层 4 材料 4.1 一般规定 4.2 道路石油沥青 4.3 乳化沥青 4.4 液体石油沥青 4.5 煤沥青 4.6 改性沥青 4.7 改性乳化沥青 4.8 粗集料 4.9 细集料 4.10 填料 4.11 纤维稳定剂 5 热拌料沥青混合料路面 5.1 一般规定 5.2 施工准备 5.3 配合比设计 5.4 混合料的拌制 5.5 混合料的运输 5.6 混合料的推铺 5.7 沥青路面的压实及成型 5.8 接缝 5.9 开放交通及其他 6 沥青表面处治与封层 6.1 一般规定 6.2 层铺法沥青表面处治
6.3 上封层 6.4 下封层 6.5 稀浆封层和微表处 7 沥青贯入式路面 7.1 一般规定 7.2 材料规格和用量 7.3 施工准备 7.4 施工方法 8 常温沥青混合料路面 8.1 一般规定 8.2 冷拌沥青混合料的配合比设计 8.3 冷拌沥青混合料路面施工 8.4 冷补沥青混合料 9 透层、粘层 9.1 透层 9.2 粘层 10 其他沥青铺装工程 10.1 一般规定 10.2 行人及非机动车道路 10.3 重型车停车场、公共汽车站 10.4 水泥混凝土桥面的沥青铺装层10.5 钢桥面铺装 10.6 公路隧道沥青路面 10.7 路缘石与拦水带 11 施工质量管理与检查验收 11.1 一般规定 11.2 施工前的材料与设备检查 11.3 铺筑试验段 11.4 施工过程中质量管理与检查 11.5 交工验收阶级的工程质量检查与验收11.6 工程施工总结及质量保证期管理 附录A 沥青路面使用性能气候分区 附录B热拌沥青混合料配合比设计方法 附录C SMA混合料配合比设计方法
浏阳蕉溪岭至黄花机场公路(浏阳段)第五标段 施工技术交底 编号： 工程项目沥青混凝土路面面层施工合同 05C 号 单位工程名称路面工程 施工单位湖南对外建设集团有限公司里 K0+000~K3+690程 交底日期年月日交底地 项目部会议室点 交底内容： 沥青混凝土路面施工技术交底 一、施工与验收依据 1.两阶段设计图文件 2.《城镇道路工程施工与质量验收规范》（CJJ1-2016） 3.《改性沥青玛蹄脂碎石混合料（SAM ）施工技术规程》（DBJ13-54-2003） 4.《公路沥青路面施工技术规程》（ JTG F040-2004） 5.其他有关规范及规程 二、设计概况 本项目浏阳蕉溪岭 -黄花机场公路（浏阳段）二期工程，起止桩号为 K0+000~K5+490 本标段为第 5 合同段，起止桩号为 K0+000~K3+690，路线长 3.69km。 主线为双向四车道一级公路，设计速度80 公里 /小时、一般路基宽度28 米，路面标准横坡 2.0%。匝道为单向单车道，标准横断面为9m。G319 段内右侧加宽处理，右幅标准断面为：3.5×2m 行车道 +0.5m 路缘带 +2.00m集散车道 +0.5m 路缘带 +3.5m 行车道 +3.00m 硬路肩 +0.75m 土路肩。 沥青路面结构设计： 主线、G319 加宽路面面层：煤油稀释沥青透层 +1cm 厚 SBS 改性沥青同步碎石封层 +7cm 粗粒式沥青混凝土（ AC-25C ）+乳化沥青黏层 +5cm 中粒式沥青混凝土（ AC-20C ） +乳化沥青黏层 +4cm 细粒式改性沥青混凝土（ AC-13C）； 匝道路面面层：煤油稀释沥青透层+1cm 厚 SBS 改性沥青同步碎石封层+乳化沥青黏层
AC-20沥青面层施工方案 一、施工段落概况 成都市春熙路南段改建工程沥青路面下面层采用AC-20沥青混凝土路面。本次施工选定段落在K29+480-K30+080（新建段），长度600米，设计厚度，设计宽度。 以《公路沥青路面施工技术规范》JTG F40—2004、两阶段施工图设计等相关文件为依据，检验拌和、运输、摊铺、压实等设备的可靠性，确定合理的机械数量组合方式及拌和、摊铺、碾压、高程控制等操作工艺，施工横缝处理的方法，再次验证各种施工技术参数和生产配合比。 二、施工准备 1 熟悉图纸，规范 2、配合比准备 生产配比设计在经过多次试验验证后，最终确定生产配比为：最佳油石比%，马氏密度 g/cm3、理论密度cm3, 热料仓4#:3#:2#:1#:矿粉=24:33:14:26:3,拌合楼使用筛孔尺寸为：36mm、16mm、6mm、3mm。 AC-20生产配合比级配 3、施工材料准备
（1）沥青采用辽河70号A级石油沥青。 （2）下面层集料采用大同矿务局生产的粒径为～㎜、～㎜、0～㎜五种规格的石质坚硬、洁净、无风化、无杂质的石灰岩碎石。 （3）填料采用兴旺矿粉有限公司生产的石灰岩矿粉，矿粉要求干燥、清洁。 4、施工机械准备 （1）拌和机：美国产ASTEC-4000型，最大生产能力为320t/h，全部生产过程由计算机自动控制，配有一个120t成品储料仓。 （2）摊铺机：福格勒2100型号1台、伸缩摊铺机1台 （3）压路机:双钢轮振动压路机3台(一台为HAMA-130另两台为德国戴纳派克CC-622),轮胎压路机2台（柳工P30）。 （4）载重量35T以上的自卸汽车20辆。 （5）水车1台 （6）装载机4台 三、施工流程： （1）工作面检查 沥青混凝土下面层摊铺前，首先对沥青下封层进行外观检查。对局部基层外露和下封层两侧宽度不足部分进行修补。对封层表面浮动的矿料或杂物清扫干净，扫至路面以外，确保下封层表面平整，均匀一致无拖痕，无明显离析，外观色泽均匀一致无污染。 （2）施工放样 下面层宽度为，厚度，放样宽度选为，考虑采用滑模施工路缘石，每侧预留，施工前撒白灰线确定摊铺宽度。
公路沥青路面施工的技术要点 发表时间：2016-08-18T08:45:35.657Z 来源：《低碳地产》2015年第17期作者：朱激龙 [导读] 努力改善工作条件，为改良公路沥青路面施工技术，提高工作效率，加快公路工程事业的发展，贡献着自己的力量。 朱激龙 【摘要】伴随我国国民经济的快速发展，在公路工程建设领域中，各种各样的质量问题也纷纷涌现，这些问题的存在给人们的出行带来了诸多不便，也增添了许多安全隐患。作为一线生产的重要主体，如何加强工程施工中的质量控制，提升公路工程的整体质量，成了当下施工企业的一个重要任务。本文从工程实例出发，分析了公路沥青路面施工的技术要点，并对具体施工关键环节进行了解析。 【关键词】公路；沥青路面；技术要点 随着我国社会的进步与经济的不断发展，沥青路面在交通基础建设中也得到了广泛的运用，而沥青混凝土路面施工技术水平的高低，直接关系着公路工程的整体质量。如何防止沥青路面各种质量通病的发生，规范每一道施工工序，把好各环节的质量关，确保工程质量达到优良水平是每一位公路建设者的共同目标。为此，我们在各自的岗位上不断探究新技术、新工艺，努力改善工作条件，为改良公路沥青路面施工技术，提高工作效率，加快公路工程事业的发展，贡献着自己的力量。 一、工程基本情况 某项目工程为全立交、全封闭、控制出入口的公路，设计采用双向四车道，计算行车速度120Km/h，路基宽度28m。路面采用机械铺筑，沥青混凝土抗滑表层、中粒式沥青混凝土、粗粒式沥青混凝土的结构型式；基层采用石灰粉煤灰稳定碎石；底基层采用二灰稳定土。 二、沥青路面施工技术要点 1.路面基层准备 为了保证沥青路面的施工质量，在沥青路面施工前就应先做好路面基层的准备工作，在此环节当中，需要着重做好以下两点：（1）基层质量检查 优质的基层是提高沥青路面施工质量的前提保障。在对路面基层的质量检查中，重点是对路面基层的条件是否符合面层施工技术标准进行确定。除检查常规的压实度、强度等硬性技术指标外，还应该对基层表面清洁状况，有无裂缝、松散、浮料等情况进行认真检查，一经发现，应及时处理。这也是防止基层裂缝反射面层，防止面层沥青脱落、开裂的关键。 （2）基层平整度检查 良好的基层平整度，有助于保证沥青路面的高效施工。在对路面基层平整度检查时，若基层平整度未达标准，可根据基层平整度的具体情况予以处理。若坑洼较小，可直接使用沥青混合料予以填平和压实，若坑洼较大则可以先在路面铺撒石料，之后在用沥青进行补平。 2.拌和与运输 在沥青路面施工过程中，拌和与运输都是极为关键的技术要点，施工人员必须要保证这两个环节工作的正确性，才能为沥青路面质量提供保障。 （1）拌和 沥青料的拌和原理非常简单，即将沥青、骨料等多种材料放入到专业搅拌机中进行搅拌的过程。但需要注意的是简单的施工行为下却会对沥青料的质量产生关键性影响，因此必须要保证拌和的正确性。首先是科学的配比。在沥青料拌和过程中，必须要保证各级材料之间的科学配比，才能够发挥出沥青料的质量特点，如果有一种材料配比出现问题，那么整个沥青料的质量都会大打折扣。其次是材料质量。沥青料的拌合材料必须要保证其符合沥青用料标准才能够被使用，如果有一种材料质量不达标，那么也会对沥青料的质量产生不利影响。在沥青料拌和过程中，沥青料的温度要保持在160～170℃之间，矿料温度要保持在170～180℃之间，拌和完成的沥青料必须要保证温度在150～160℃之间，如果温度不达标，则不予使用。 （2）运输 沥青运输是将拌和完成的沥青运输到施工现场的过程中，在此过程中必须要保证沥青温度始终保持在140～150℃之间，且要保证沥青料避免出现结块、离析等情况。因此在运输过程中，多采用专用沥青运输车来完成沥青料运输任务。除此之外，为了提升沥青料的拌和、运输时效性，可以选择大吨位沥青运输车或适当增加运输车数量，以减少拌和料的积压问题。 3.摊铺 摊铺过程中水平的高低，直接关乎着路面整体的质量，而此过程中的高程监测、虚铺厚度、摊铺速率等控制要素更是重中之中。铺筑时应先做好测量放线及高程放样工作。钉钢桩：在路缘石外侧15cm处，钉设钢桩，桩距10m为宜，并将高程测在每桩的托杆上。若遇纵坡变坡点应加桩，在每排桩的两端还要钉入地锚。栓准绳：自地锚的一端开始经过各桩的托杆，将钢丝绳拉至另一端地锚，用紧线器将钢丝绳拉紧，并用火烧丝将钢丝绳栓在托杆上。根据路面设计横坡与分层摊铺厚度，调好沥青混凝土摊铺机横坡与厚度控制系统进行摊铺。摊铺厚度以本工程为例，机械铺筑采用的虚铺系数为1.15～1.20，即：虚铺厚度=（1.15～1.20）×压实厚度。 根据施工气候条件和碾压温度要求，控制摊铺温度不低于130℃，当外界气候低于15℃时需启用摊铺机的加热保温装置，确保摊铺温度。根据拌合机产量和配套设备能力，选择适当的摊铺速度，以确保发挥设备效能，摊铺碾压质量。在铺筑中应使螺旋送料器慢速、均匀、不断地向两侧供料，使送料器中的料始终保持在螺旋叶片以上；铺筑时使摊铺机料斗中的沥青混合料保持一定数量，料斗的侧挡板应有规律的拢料；开始铺筑时等待卸料车至少应有3辆，铺筑过程中至少应保持3辆；铺筑时应有专人检查厚度及横坡度，发现偏差及时纠正。 4.碾压施工技术 在沥青路面施工中，辗压技术作为的重要组成部分，其中具有至关重要的作用是对沥青路面压实度的提高。首先必须对压路机压实功能进行有效加强才能提高沥青路面碾压效果，同时，为了有效提高沥青路面的压实效果还要严格控制压实机的速度。对碾压施工的次数及速度，在碾压施工中必须进行严格控制，为了确保施工质量，在碾压施工速度增加时也要对碾压次数进行相应增加。沥青路面碾压施工速度通常控制在2—4km/h的范围内，一般情况下为满足施工要求，当选用的压路机为轮胎压路机时必须将压路机的速度进行适当提高，但要控制在<5km/h的合理范围之内。如果在施工时碾压速度太慢，就会直接影响到路面的压实度，而且将会有孔隙在压实和摊铺之间出现，这样对施工的整体质量就会造成影响，要想提高施工质量就要合理有效控制碾压速度，这样才能实现质量控制。在沥青路面碾压施工中，产
