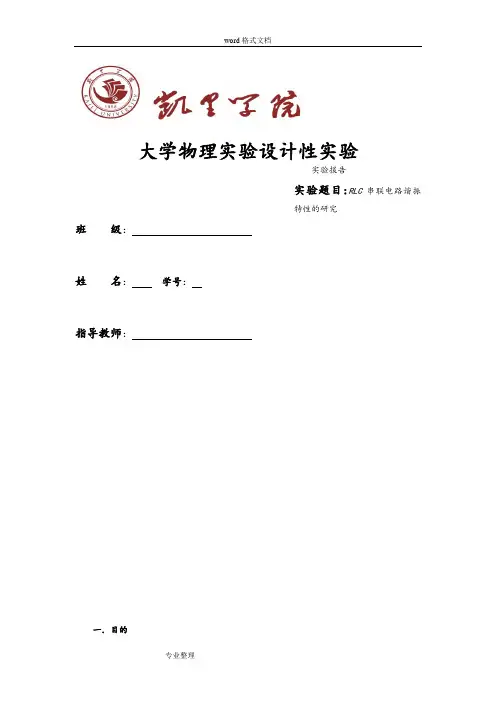

大学物理实验设计性实验实验报告实验题目:RLC串联电路谐振特性的研究班级:姓名:学号:指导教师:一.目的1.研究LRC 串联电路的幅频特性;2.通过实验认识LRC 串联电路的谐振特性. 二.仪器及用具DH4503RLC 电路实验仪 电阻箱 数字储存示波器 导线三.实验原理LRC 串联电路如图3.12-1所示.若交流电源U S 的电压为U ,角频率为ω,各元件的阻抗分别为则串联电路的总阻抗为串联电路的电流为式中电流有效值为电流与电压间的位相差为它是频率的函数,随频率的变化关系如图3.12-2所示.电路中各元件电压有效值分别为C j Z L j Z R Z C L R ωω1===)112.3()1(--+=C L j R Z ωω)212.3()1(-=-+==∙∙ϕωωj Ie C L j R Z I UU )312.3()1(22--+==C L R U Z U I ωω)412.3(1arctan --=RC L ωωϕ)512.3()1(22--+==CL R R RI U R ωω)612.3()1(22--+==U C L R LLI U L ωωωω)712.3()1(1122--+==UCL R C I C U C ωωωω图3.12-1/π-/π图3.12-2(3.12-5)和(3.12-6),(3.12-7) 式可知,U R ,U L 和U C 随频率变化关系如图3.12-3所示.(3.12-5),(3.12-6)和(3.12-7)式反映元件R 、L 和C 的幅频特性,当时,ϕ=0,即电流与电压同位相,这种情况称为串联谐振,此时的角频率称为谐振角频率,并以ω0表示,则有从图3.12-2和图3.12-3可见,当发生谐振时,U R 和I 有极大值,而U L 和U C 的极大值都不出现在谐振点,它们极大值U LM 和U CM 对应的角频率分别为(3.1211)C ωω==-式中Q 为谐振回路的品质因数.如果满足21>Q ,可得相应的极大值分别为电流随频率变化的曲线即电流频率响应曲线(如图3.12-5所示)也称谐振曲线.为了分析电路的频率特性.将(3.12-3)式作如下变换)912.3(10-=LCω)1012.3(2111220222--=-=ωωQ C R LC L )1312.3(411142222LM --=-=Q QL Q U Q U )1412.3(4112CM --=Q QUU 22)1()I(C L R Uωωω-+=2002L U ωωω=)812.3(1-=L Cωω(a) 图3.12-3从而得到此式表明,电流比I /I 0由频率比ω/ω0及品质因数Q 决定.谐振时ω/ω0,I /I 0=1,而在失谐时ω/ω0≠1, I /I 0<1.由图3.12-5(b)可见,在L 、C 一定的情况下,R 越小,串联电路的Q 值越大,谐振曲线就越尖锐.Q 值较高时, ω稍偏离ω0.电抗就有很大增加,阻抗也随之很快增加,因而使电流从谐振时的最大值急剧地下降,所以Q 值越高,曲线越尖锐,称电路的选择性越好.为了定量地衡量电路的选择性,通常取曲线上两半功率点(即在210=I I 处)间的频率宽度为“通频带宽度”,简称带宽如图3.12-5所示,用来表明电路的频率选择性的优劣.由(3.12-17)式可知,当210=I I 时,Q 100±=-ωωωω,若令解(3.12-18)和(3.12-19)式,得20022)( ωωωωρ-+=R U2002)(1ωωωω-+=Q R U20020)(1 ωωωω-+=Q I 20020)(Q 11ωωωω-+=I I )1812.3(11001--=-Q ωωωω)1912.3(12002-=-Qωωωω)2012.3(2)21(10201--+=QQωωω(a) (b )图3.12-5所以带宽为 可见,Q 值越大,带宽∆ω越小,谐振曲线越尖锐,电路的频率选择性就好.四.实验内容与步骤 1.计算电路参数(1)根据自己选定的电感L 值,用(3.12-9)式计算谐振频率f 0=2kHz 时,RLC 串联电路的电容C 的值,然后根据(3.12-12)式计算品质因数Q =2和Q =5时电阻R 的值.2.实验步骤(1)按照实验电路如图3.12-6连接电路,r 为电感线圈的直流电阻,C 为电容箱,R 为电阻箱,U S 为音频信号发生器.(2)Q=5,调节好相应的R , 将数字储存示波器接在电阻R 两端,调节信号发生器的频率,由低逐渐变高(注意要维持信号发生器的输出幅度不变),读出示波器电压值,并记录。
RLC串联谐振电路的实验研究在含有电感L、电容C和电阻R的串联谐振电路中,需要研究在不同频率正弦激励下响应随频率变化的情况,即频率特性。
Multisim 1O仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用,其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法,同时也缩短了产品的研发时间。
1 RLC串联的频率响应 RLC二阶电路的频率响应电路。
设输出电压取自电阻,则转移电压比为:由式(2)可知,当1-ω2LC=O时,|Au|达到最大值;当ω等于某一特定值ω0时,即:|Au|达到最大值为1,在ω=ω0时,输出电压等于输入电压,ω0称为带通电路的中心频率。
当|Au|下降为其最大值的70.7%时,两个频率分别为上半功率频率和下半功率频率,高于中心频率记为ω2,低于中心频率记为ω1,,频率差定义为通频带BW,即:衡量幅频特性是否陡峭,就看中心频率对通带的比值如何,这一比值称为品质因数,记为Q,即:,给出不同R值的相频特性曲线。
串联回路中的电阻R值越大,同曲线越平坦,通频带越宽,反之,通频带越窄。
RLC串联电路的输入阻抗Z为:式(6)中的实部是一常数,而虚部则为频率的函数。
在某一频率时(ω0),电抗为零,阻抗的模为最小值,且为纯电阻。
在一定的输入电压作用下,电路中的电流最大,且电流与输入电压同相。
2 Multisim的特点 Multisim能帮助专业人员分析电路,采用直观、易用的软件平台将原理图输入,并将工业标准的Spice仿真集成在同一环境中,即可方便地仿真和分析电路。
同时Multisim为教育工作者的教学和专业设计人员分别提供相应的软件版本。

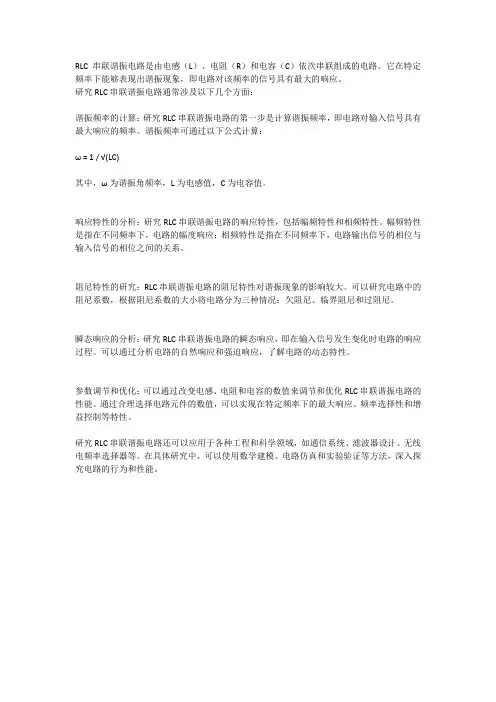

RLC串联谐振电路是由电感(L)、电阻(R)和电容(C)依次串联组成的电路。
它在特定频率下能够表现出谐振现象,即电路对该频率的信号具有最大的响应。
研究RLC串联谐振电路通常涉及以下几个方面:
谐振频率的计算:研究RLC串联谐振电路的第一步是计算谐振频率,即电路对输入信号具有最大响应的频率。
谐振频率可通过以下公式计算:
ω = 1 / √(LC)
其中,ω为谐振角频率,L为电感值,C为电容值。
响应特性的分析:研究RLC串联谐振电路的响应特性,包括幅频特性和相频特性。
幅频特性是指在不同频率下,电路的幅度响应;相频特性是指在不同频率下,电路输出信号的相位与输入信号的相位之间的关系。
阻尼特性的研究:RLC串联谐振电路的阻尼特性对谐振现象的影响较大。
可以研究电路中的阻尼系数,根据阻尼系数的大小将电路分为三种情况:欠阻尼、临界阻尼和过阻尼。
瞬态响应的分析:研究RLC串联谐振电路的瞬态响应,即在输入信号发生变化时电路的响应过程。
可以通过分析电路的自然响应和强迫响应,了解电路的动态特性。
参数调节和优化:可以通过改变电感、电阻和电容的数值来调节和优化RLC串联谐振电路的性能。
通过合理选择电路元件的数值,可以实现在特定频率下的最大响应、频率选择性和增益控制等特性。
研究RLC串联谐振电路还可以应用于各种工程和科学领域,如通信系统、滤波器设计、无线电频率选择器等。
在具体研究中,可以使用数学建模、电路仿真和实验验证等方法,深入探究电路的行为和性能。

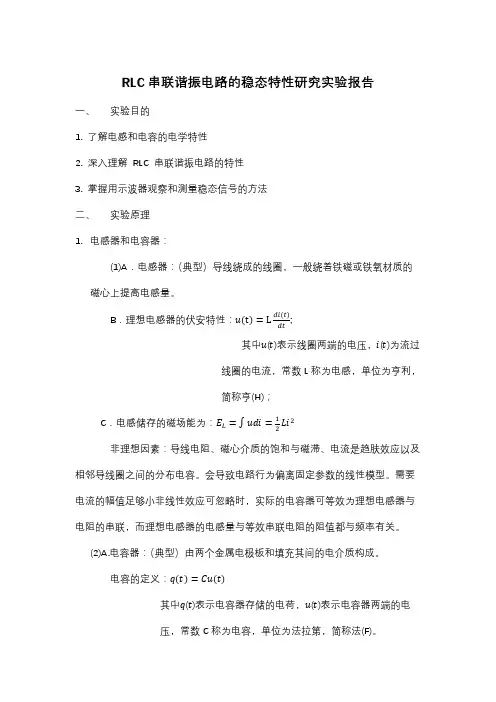

RLC串联谐振电路的稳态特性研究实验报告一、实验目的1. 了解电感和电容的电学特性2. 深入理解RLC 串联谐振电路的特性3. 掌握用示波器观察和测量稳态信号的方法二、实验原理1.电感器和电容器:(1)A.电感器:(典型)导线绕成的线圈,一般绕着铁磁或铁氧材质的磁心上提高电感量。
B.理想电感器的伏安特性:u(t)=L di(t);dt其中u(t)表示线圈两端的电压,i(t)为流过线圈的电流,常数L称为电感,单位为亨利,简称亨(H);Li2C.电感储存的磁场能为:E L=∫udi=12非理想因素:导线电阻、磁心介质的饱和与磁滞、电流是趋肤效应以及相邻导线圈之间的分布电容。
会导致电路行为偏离固定参数的线性模型。
需要电流的幅值足够小非线性效应可忽略时,实际的电容器可等效为理想电感器与电阻的串联,而理想电感器的电感量与等效串联电阻的阻值都与频率有关。
(2)A.电容器:(典型)由两个金属电极板和填充其间的电介质构成。
电容的定义:q(t)=Cu(t)其中q(t)表示电容器存储的电荷,u(t)表示电容器两端的电压,常数C称为电容,单位为法拉第,简称法(F)。
B.理想电容器的伏安特性:i(t)=C du(t)dt其中i(t)表示流进电容器的电流。
C.电容器存储的电场能:E c=∫Qdu=12Cu22.RLC串联谐振电路1 个电容和1 个电感串联即可以构成振荡电路。
由于实际元件不可避免存在的电阻,我们考虑RLC 串联谐振电路。
设交流电源的输出电压为u(t)=u0sin(ωt),根据基尔霍夫电压定律有LC d2u c(t)dt2+RCdu c(t)dt+u c(t)=u0sin(ωt)方程可以改写其中ω0=1√LC 称为固有频率,Q=1R√LC称为品质因数。
电路储存的电磁能为:一个周期内电阻消耗的能量所以有 Q=2Π∗系统储存的能量一个振动周期内消耗的能量品质因数Q反映了系统的以下特性:(1) 谐振时的放大倍数;(2) 频率特性曲线中谐振峰的宽度(或者频率选择性的好坏);(3) 能量耗散的快慢。

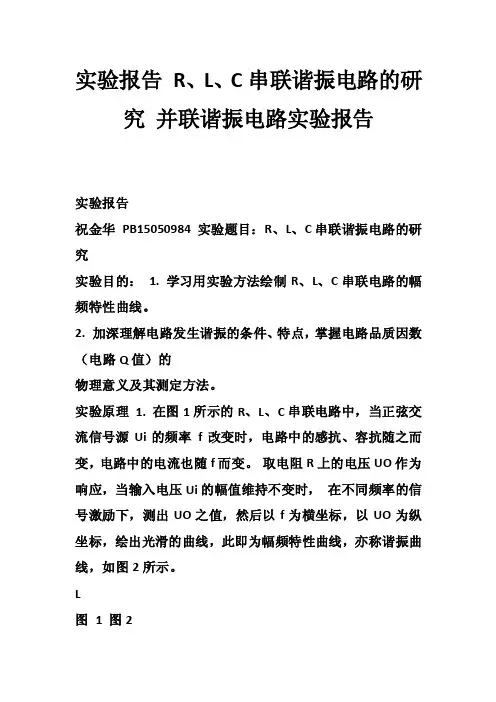

实验报告R、L、C串联谐振电路的研究并联谐振电路实验报告实验报告祝金华PB15050984 实验题目:R、L、C串联谐振电路的研究实验目的: 1. 学习用实验方法绘制R、L、C串联电路的幅频特性曲线。
2. 加深理解电路发生谐振的条件、特点,掌握电路品质因数(电路Q值)的物理意义及其测定方法。
实验原理 1. 在图1所示的R、L、C串联电路中,当正弦交流信号源Ui的频率f改变时,电路中的感抗、容抗随之而变,电路中的电流也随f而变。
取电阻R上的电压UO作为响应,当输入电压Ui的幅值维持不变时,在不同频率的信号激励下,测出UO之值,然后以f为横坐标,以UO为纵坐标,绘出光滑的曲线,此即为幅频特性曲线,亦称谐振曲线,如图2所示。
L图 1 图22. 在f=fo=12πLC处,即幅频特性曲线尖峰所在的频率点称为谐振频率。
此时XL=Xc,电路呈纯阻性,电路阻抗的模为最小。
在输入电压Ui为定值时,电路中的电流达到最大值,且与输入电压Ui 同相位。
从理论上讲,此时Ui=UR=UO,UL=Uc=QUi,式中的Q 称为电路的品质因数。
3. 电路品质因数Q值的两种测量方法一是根据公式Q=UC测定,Uc为谐振时电容器C上的电压(电感上的电压无法测量,故Uo不考虑Q=UL测定)。
另一方法是通过测量谐振曲线的通频带宽度△f=f2-f1,再根据QUo=fO求出Q值。
式中fo为谐振频率,f2和f1是失谐时,亦即输出电压的幅度下降到f2-f1最大值的1/2 (=0.707)倍时的上、下频率点。
Q值越大,曲线越尖锐,通频带越窄,电路的选择性越好。
在恒压源供电时,电路的品质因数、选择性与通频带只决定于电路本身的参数,而与信号源无关。
预习思考题1. 根据实验线路板给出的元件参数值,估算电路的谐振频率。
L=30mH fo=2. 改变电路的哪些参数可以使电路发生谐振,电路中R的数值是否影响谐振频率值?改变频率f,电感L,电容C可以使电路发生谐振,电路中R 的数值不会影响谐振频率值。

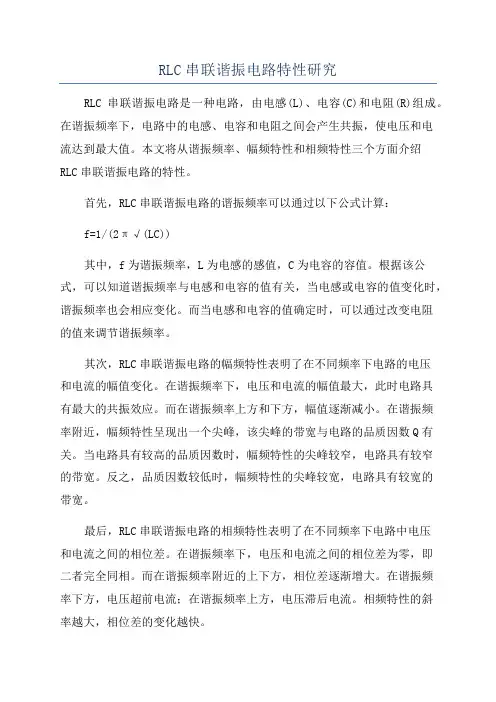

RLC串联谐振电路特性研究RLC串联谐振电路是一种电路,由电感(L)、电容(C)和电阻(R)组成。
在谐振频率下,电路中的电感、电容和电阻之间会产生共振,使电压和电流达到最大值。
本文将从谐振频率、幅频特性和相频特性三个方面介绍RLC串联谐振电路的特性。
首先,RLC串联谐振电路的谐振频率可以通过以下公式计算:f=1/(2π√(LC))其中,f为谐振频率,L为电感的感值,C为电容的容值。
根据该公式,可以知道谐振频率与电感和电容的值有关,当电感或电容的值变化时,谐振频率也会相应变化。
而当电感和电容的值确定时,可以通过改变电阻的值来调节谐振频率。
其次,RLC串联谐振电路的幅频特性表明了在不同频率下电路的电压和电流的幅值变化。
在谐振频率下,电压和电流的幅值最大,此时电路具有最大的共振效应。
而在谐振频率上方和下方,幅值逐渐减小。
在谐振频率附近,幅频特性呈现出一个尖峰,该尖峰的带宽与电路的品质因数Q有关。
当电路具有较高的品质因数时,幅频特性的尖峰较窄,电路具有较窄的带宽。
反之,品质因数较低时,幅频特性的尖峰较宽,电路具有较宽的带宽。
最后,RLC串联谐振电路的相频特性表明了在不同频率下电路中电压和电流之间的相位差。
在谐振频率下,电压和电流之间的相位差为零,即二者完全同相。
而在谐振频率附近的上下方,相位差逐渐增大。
在谐振频率下方,电压超前电流;在谐振频率上方,电压滞后电流。
相频特性的斜率越大,相位差的变化越快。
综上所述,RLC串联谐振电路具有很多特性,包括谐振频率、幅频特性和相频特性。
谐振频率取决于电感和电容的数值,可以通过改变电阻值来调节。
幅频特性和相频特性描述了电压和电流在不同频率下的变化情况,以及它们之间的相位差。
这些特性对于理解和分析RLC串联谐振电路的工作原理和性能非常重要。
rlc串联谐振电路的研究实验结论以rlc串联谐振电路的研究实验结论为标题,写一篇文章研究实验结论:rlc串联谐振电路是一种能够在特定频率下实现电压最大化的电路。
通过对该电路进行实验研究,我们得出以下结论:1. 谐振频率的确定:在实验中,我们通过改变电容器的电容值和电感器的电感值,观察到当电容和电感的值满足一定关系时,电路会在特定频率下发生谐振现象。
通过实验数据的分析,我们可以计算得到谐振频率的数值,从而确定谐振频率的计算公式。
2. 电压的最大化:在谐振频率下,串联谐振电路的电压会达到最大值。
这是因为在该频率下,电感和电容的阻抗大小相等且相互抵消,使电路的总阻抗最小化。
因此,电压信号能够充分通过电路而不受阻碍,导致电压最大化。
3. 相位差的变化:在实验中,我们还观察到串联谐振电路中电压与电流之间存在相位差。
在低于谐振频率时,电流超前于电压;而在高于谐振频率时,电压超前于电流。
这是由于电感和电容的阻抗特性导致的。
在谐振频率时,相位差为零,电流与电压同相。
4. 能量损耗的存在:在实验中,我们发现串联谐振电路存在能量损耗的现象。
这是由于电阻的存在导致的,电阻会消耗电路中的能量并产生热量。
因此,在实际应用中,我们需要考虑电路中的能量损耗问题,以避免电路的过热或其他损坏情况的发生。
通过对rlc串联谐振电路的研究实验,我们得出了谐振频率的确定、电压最大化、相位差的变化以及能量损耗的存在等结论。
这些结论对于我们理解和应用谐振电路具有重要意义,也为进一步研究和应用提供了基础。
因此,在电路设计和工程实践中,我们可以根据这些结论来优化电路设计,提高电路的性能和效率。

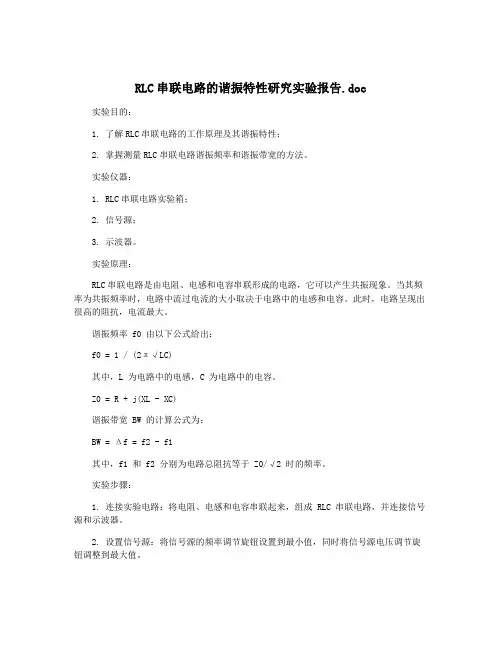

RLC串联电路的谐振特性研究实验报告.doc 实验目的:1. 了解RLC串联电路的工作原理及其谐振特性;2. 掌握测量RLC串联电路谐振频率和谐振带宽的方法。
实验仪器:1. RLC串联电路实验箱;2. 信号源;3. 示波器。
实验原理:RLC串联电路是由电阻、电感和电容串联形成的电路,它可以产生共振现象。
当其频率为共振频率时,电路中流过电流的大小取决于电路中的电感和电容。
此时,电路呈现出很高的阻抗,电流最大。
谐振频率 f0 由以下公式给出:f0 = 1 / (2π√LC)其中,L 为电路中的电感,C 为电路中的电容。
Z0 = R + j(XL - XC)谐振带宽 BW 的计算公式为:BW = Δf = f2 - f1其中,f1 和 f2 分别为电路总阻抗等于Z0/√2 时的频率。
实验步骤:1. 连接实验电路:将电阻、电感和电容串联起来,组成 RLC 串联电路,并连接信号源和示波器。
2. 设置信号源:将信号源的频率调节旋钮设置到最小值,同时将信号源电压调节旋钮调整到最大值。
3. 测量谐振频率:将示波器调节到 X-Y 模式,然后调节信号源频率调节旋钮,逐渐增大频率,直到示波器屏幕上显示出一个正弦波。
此时,记录下示波器显示的频率值,即为电路的谐振频率 f0。
实验结果:1. 在本次实验中,使用的电阻、电感和电容的值分别为:R = 1kΩ,L = 10mH,C = 0.1μF。
2. 在逐渐增大信号源频率的过程中,当频率达到 2231 Hz 时,电路中开始出现正弦波,此时记录下的频率值即为电路的谐振频率 f0。
3. 继续增大信号源频率,当频率达到 2358 Hz 时,电路总阻抗等于Z0/√2 时,记录下此时信号源频率调节旋钮的读数。
5. 通过计算,得到电路的谐振带宽为 157 Hz。
1. RLC串联电路可以产生共振现象,其频率为谐振频率 f0。
2. 对于给定的 RLC 串联电路,谐振频率 f0 取决于电路中的电感和电容的值。

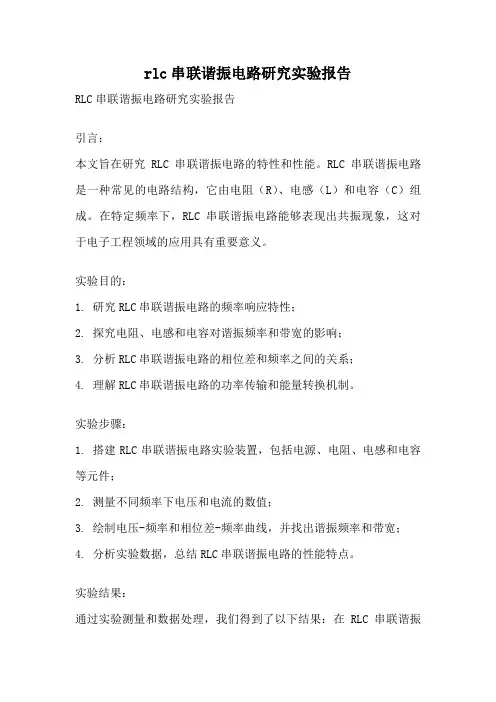

rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言:本文旨在研究RLC串联谐振电路的特性和性能。
RLC串联谐振电路是一种常见的电路结构,它由电阻(R)、电感(L)和电容(C)组成。
在特定频率下,RLC串联谐振电路能够表现出共振现象,这对于电子工程领域的应用具有重要意义。
实验目的:1. 研究RLC串联谐振电路的频率响应特性;2. 探究电阻、电感和电容对谐振频率和带宽的影响;3. 分析RLC串联谐振电路的相位差和频率之间的关系;4. 理解RLC串联谐振电路的功率传输和能量转换机制。
实验步骤:1. 搭建RLC串联谐振电路实验装置,包括电源、电阻、电感和电容等元件;2. 测量不同频率下电压和电流的数值;3. 绘制电压-频率和相位差-频率曲线,并找出谐振频率和带宽;4. 分析实验数据,总结RLC串联谐振电路的性能特点。
实验结果:通过实验测量和数据处理,我们得到了以下结果:在RLC串联谐振电路中,当输入信号频率等于谐振频率时,电路中的电流和电压达到最大值。
此时,电容的电压和电感的电流互相抵消,只有电阻消耗能量。
在谐振频率附近,电路的带宽较小,能够保持较高的品质因数。
而当频率远离谐振频率时,电路的电流和电压将会衰减。
讨论:通过实验数据和分析,我们可以得出以下结论:RLC串联谐振电路具有选择性放大特性,在谐振频率附近,电路能够对特定频率的信号进行放大,而对其他频率的信号进行衰减。
这种特性使得RLC串联谐振电路在无线通信、音频放大和滤波等领域有着广泛的应用。
实验结果还显示,电阻、电感和电容对RLC串联谐振电路的性能有着重要影响。
电阻的增加会减小电路的品质因数,降低谐振频率和带宽;电感值的增加会提高电路的品质因数,增大谐振频率和带宽;而电容的变化则会对谐振频率产生较大影响。
结论:通过本次实验,我们深入了解了RLC串联谐振电路的特性和性能。
该电路在电子工程领域具有重要应用,能够对特定频率的信号进行放大和滤波。
rlc串联谐振电路的实验报告实验报告:RLC串联谐振电路引言:RLC串联谐振电路是电工学中常见的一种电路,它由电感器(L)、电容器(C)和电阻器(R)组成。
在特定的频率下,串联谐振电路能够表现出一系列特殊的性质和行为。
本实验旨在通过搭建RLC串联谐振电路并进行实验,进一步研究和探索其特性和应用。
一、实验装置与原理1. 实验装置:本实验所需的装置包括:信号发生器、电感器、电容器、电阻器、示波器、万用表等。
2. 实验原理:RLC串联谐振电路是由电感器、电容器和电阻器依次连接而成。
当电路中的电感、电容和电阻分别为L、C和R时,串联谐振电路的共振频率f0可由以下公式计算得出:f0 = 1 / (2π√(LC))二、实验步骤1. 搭建电路:根据实验要求,按照串联谐振电路的连接方式,将电感器、电容器和电阻器依次连接起来。
2. 调节信号发生器:将信号发生器连接到电路中,调节信号发生器的频率,使之逐渐接近共振频率f0。
3. 观察示波器波形:将示波器连接到电路中,调节示波器的设置,观察电路中的电压波形。
当信号发生器的频率接近共振频率f0时,示波器上的波形将出现明显的共振现象。
4. 测量电压和电流:使用万用表等测量工具,分别测量电感器、电容器和电阻器上的电压和电流数值。
三、实验结果与分析通过实验,我们得到了一系列数据,并进行了进一步的分析和研究。
1. 共振频率:根据实验测量的数据,我们计算得到了串联谐振电路的共振频率f0。
与理论计算值进行对比,可以评估实验的准确性和可靠性。
2. 波形分析:观察示波器上的波形,我们可以看到在共振频率f0附近,电压波形呈现出明显的共振现象。
这是因为在共振频率下,电感器和电容器的阻抗相互抵消,电路中的电流达到最大值。
3. 电压和电流的关系:通过测量电路中电压和电流的数值,我们可以进一步分析电压和电流之间的关系。
根据欧姆定律和基尔霍夫电压定律,我们可以推导出电流与电压的相位差等相关参数。
四、实验应用与展望RLC串联谐振电路在实际应用中具有广泛的用途,例如:1. 滤波器:串联谐振电路可以用作滤波器,通过调节频率可以选择性地滤除或通过特定频率的信号。
RLC串联谐振电路的实验报告实验报告:RLC串联谐振电路引言:RLC串联谐振电路是由电阻(R)、电感(L)和电容(C)元件串联构成的电路。
当电路中的电感和电容元件的参数满足一定条件时,电路中的电流会发生强烈的共振现象,此时谐振频率可以达到最大值。
本实验旨在通过调整电路中的元件参数,观察电路对不同频率的电源信号的响应情况,并测量该电路的谐振频率和谐振峰值。
实验器材:1.RLC串联谐振电路实验板2.函数发生器3.示波器4.电压表5.电流表6.数字万用表7.电阻箱8.电感箱9.电容箱实验步骤:1.将RLC串联谐振电路实验板连接好,保证电路连接正确并无误。
2.将例程中提供的代码烧录到函数发生器中,设置函数发生器的频率范围在100Hz-10kHz。
3.调整函数发生器的输出电压为正弦波,大小可适当缩小。
4.将函数发生器的输出端与电路的输入端(红色探针连接)连接。
5.用示波器观察电路中的电压和电流波形,调节函数发生器的频率,当读数最大时,记录下此时的频率值。
6.分别测量电路中的电流和电压大小,并记录下来。
7.重复步骤6,分别取不同频率的信号,记录相应的频率、电流、电压值。
8.关闭电路,断开电路连接。
实验数据记录与分析:根据实验步骤所得到的数据,绘制频率与电流、电压的关系曲线。
通过曲线图可以找到电路的谐振频率。
实验结果与讨论:根据实验数据分析,我们可以得到电路的谐振频率值,并与理论值进行对比。
比较两个值的接近程度以及可能存在的误差。
同时,可以根据电流和电压的波形观察,研究电路的谐振特性,并对谐振电路进行深入分析。
结论:通过本次实验,我们成功地测量了RLC串联谐振电路的谐振频率和谐振峰值,并通过数据分析得到了实验结果与理论值的相对误差。
在实验过程中,我们还观察了电路中的电流和电压的波形,并对谐振电路的工作原理有了进一步的了解。
实验结果显示,RLC串联谐振电路在谐振频率处具有很高的增益,因此在实际电路中有着广泛的应用。
RLC串联谐振电路的实验研究RLC串联谐振电路是一个重要的电路模型,在高频电路和通信电路中广泛应用。
在本次实验中,我们将探究RLC串联谐振电路的振荡特性和频率响应,以及如何通过改变电路元件的参数来调节电路的谐振频率。
实验原理RLC串联谐振电路由电阻R、电感L和电容C串联组成,如下图所示:![image.png](attachment:image.png)当电路接通后,经过一段时间的振荡后,电路会达到稳定的谐振状态。
在谐振状态下,电路中的电流和电压都呈正弦波形,且电压和电流的相位差为0,即电路中的电阻R、电感L和电容C消耗的功率相等。
此时,电路所处的频率称为谐振频率,记作f0。
RLC串联谐振电路的谐振频率f0可以通过以下公式计算得到:f0 = 1 / (2π√(LC))其中,π为圆周率,L为电感的电感值,C为电容的电容值。
除了谐振频率f0外,RLC串联谐振电路还有一个重要的参数——品质因数Q,它描述了电路对外部信号的响应质量。
品质因数是指在谐振频率下,电路中的储能元件(电感或电容)贮存的能量与损耗的能量之比。
品质因数Q可以通过以下公式计算得到:实验步骤本次实验所使用的实验仪器包括信号发生器、电阻箱、示波器等。
将电阻R、电感L和电容C按照图1所示的电路图组装成RLC串联谐振电路。
其中,电阻R的阻值应该根据实验要求来选择,电感L和电容C的参数应该提前测量并记录。
2、调节信号发生器。
将信号发生器的输出频率调节到约为预计谐振频率f0的值,并将输出电压调至适当的大小,以便在示波器上显示出电路中的正弦波形。
3、测量电路参数。
使用万用表测量电路中各个元件的电压和电流,并记录下来。
特别地,需要计算出电路中的R、L、C的等效电阻值,以及电路的谐振频率f0和品质因数Q。
4、观察频率响应曲线。
在信号发生器输出频率逐渐变化的过程中,记录示波器上的电压和电流信号,并绘制出RLC电路的频率响应曲线。
实验结果与分析在本次实验中,我们选择了电阻R=1kΩ、电感L=22mH、电容C=0.1μF的元件,组装了RLC串联谐振电路。
rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言:RLC串联谐振电路是电路中常见的一种电路结构,其具有频率选择性。
在该电路中,电感、电阻和电容依次串联,形成一个振荡回路。
在特定的频率下,电路的阻抗会达到最小值,从而使电流达到最大值。
本实验旨在研究RLC串联谐振电路的特性,并通过实验验证理论计算结果。
实验目的:1. 研究RLC串联谐振电路中电感、电阻和电容的作用;2. 测量RLC串联谐振电路的频率响应曲线;3. 验证理论计算结果与实验结果的一致性。
实验仪器与材料:1. RLC串联谐振电路实验箱;2. 可调频函数信号发生器;3. 数字存储示波器;4. 电压表;5. 电流表;6. 电感、电阻和电容器。
实验步骤:1. 按照电路图连接RLC串联谐振电路实验箱,确保电路连接正确并稳定;2. 调节可调频函数信号发生器的频率范围,并设定初始频率;3. 调节函数信号发生器的输出电压,保持稳定;4. 通过示波器观察电路中电压波形,并测量电压的幅值;5. 测量电路中电流的幅值;6. 依次改变函数信号发生器的频率,记录电压和电流的测量值;7. 绘制RLC串联谐振电路的频率响应曲线。
实验结果与分析:根据实验测量数据,绘制了RLC串联谐振电路的频率响应曲线。
从曲线上可以看出,在某一特定频率下,电路的阻抗达到最小值,电流达到峰值。
这个特定的频率就是电路的共振频率。
在共振频率附近,电路的阻抗较小,电流较大,电路呈现出谐振的特性。
实验结果与理论计算结果的比较表明,在实验误差范围内,测量结果与理论计算结果吻合良好。
这验证了RLC串联谐振电路的特性以及理论模型的准确性。
同时,实验还发现,改变电感、电阻或电容的数值,会导致共振频率的变化,从而改变电路的谐振特性。
这进一步说明了电感、电阻和电容在RLC串联谐振电路中的作用。
结论:通过本实验,我们深入研究了RLC串联谐振电路的特性,并通过实验验证了理论计算结果的准确性。
实验结果表明,RLC串联谐振电路在特定频率下具有最小阻抗和最大电流的特性。
RLC串联谐振电路的实验研究一、摘要:从RLC 串联谐振电路的方程分析出发,推导了电路在谐振状态下的谐振频率、品质因数和输入阻抗,并且基于Multisim仿真软件创建RLC 串联谐振电路,利用其虚拟仪表和仿真分析,分别用测量及仿真分析的方法验证它的理论根据。
其结果表明了仿真与理论分析的一致性,为仿真分析在电子电路设计中的运用提供了一种可行的研究方法。
二、关键词:RLC;串联;谐振电路;三、引言谐振现象是正弦稳态电路的一种特定的工作状态。
通常,谐振电路由电容、电感和电阻组成,按照其原件的连接形式可分为串联谐振电路、并联谐振电路和耦合谐振电路等。
由于谐振电路具有良好的选择性,在通信与电子技术中得到了广泛的应用。
比如,串联谐振时电感电压或电容电压大于激励电压的现象,在无线电通信技术领域获得了有效的应用,例如当无线电广播或电视接收机调谐在某个频率或频带上时,就可使该频率或频带内的信号特别增强,而把其他频率或频带内的信号滤去,这种性能即称为谐振电路的选择性。
所以研究串联谐振有重要的意义。
在含有电感L 、电容C 和电阻R 的串联谐振电路中,需要研究在不同频率正弦激励下响应随频率变化的情况,即频率特性。
Multisim 仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用,其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法,同时也缩短了产品的研发时间。
四、正文(1)实验目的:1.加深对串联谐振电路条件及特性的理解。
2.掌握谐振频率的测量方法。
3.理解电路品质因数的物理意义和其测定方法。
4.测定RLC串联谐振电路的频率特性曲线。
(2)实验原理:RLC串联电路如图所示,改变电路参数L、C或电源频率时,都可能使电路发生谐振。
该电路的阻抗是电源角频率ω的函数:Z=R+j(ωL-1/ωC)当ωL-1/ωC=0时,电路中的电流与激励电压同相,电路处于谐振状态。
rlc串联谐振电路研究实验报告引言:在电路中,谐振电路是一种特殊的电路,它能够以特定的频率产生共振现象。
谐振电路有很多种类,其中最常见的是rlc串联谐振电路。
本实验旨在研究和分析rlc串联谐振电路的性质和特点。
实验目的:1.了解rlc串联谐振电路的基本原理和工作原理。
2.研究影响rlc串联谐振电路谐振频率的因素。
3.观察和分析rlc串联谐振电路在不同频率下的电压响应和相位关系。
实验装置:1.电源:提供电流和电压供应。
2.电阻:限制电流流过电路。
3.电感:储存电磁能量。
4.电容:储存电荷。
5.示波器:用于观察电路中的电压和电流波形。
实验步骤:1.搭建rlc串联谐振电路。
2.将示波器连接到电路上,设置适当的参数。
3.逐渐调节电源频率,观察电压波形和相位关系的变化。
4.记录电路不同频率下的电压响应和相位关系。
5.分析实验结果,得出结论。
实验结果与分析:在实验中,我们得到了不同频率下rlc串联谐振电路的电压响应和相位关系。
通过观察波形和数据分析,我们得出以下结论:1.当电源频率接近谐振频率时,电压响应达到最大值,这就是谐振现象。
2.在谐振频率下,电压和电流的相位差为0,即电压和电流完全同相。
3.在谐振频率两侧,电压和电流的相位差不为0,称为相位差。
4.当电源频率远离谐振频率时,电压响应逐渐减小。
结论:通过本实验,我们研究了rlc串联谐振电路的性质和特点。
我们发现,当电源频率接近谐振频率时,电压响应最大,电压和电流完全同相。
在谐振频率两侧,电压和电流的相位差不为0。
当电源频率远离谐振频率时,电压响应逐渐减小。
这些发现对于电路设计和应用具有重要意义。
进一步研究建议:本实验仅研究了rlc串联谐振电路的基本特性,还有许多方面有待进一步研究:1.研究不同电阻、电感和电容值对谐振频率的影响。
2.研究谐振电路的频率响应特性。
3.研究其他类型的谐振电路,如rlc并联谐振电路。
结语:通过本实验,我们深入研究了rlc串联谐振电路的性质和特点。
rlc串联谐振电路的研究实验报告
1. 实验目的:研究RLC串联谐振电路的特性和性能。
2. 实验原理:RLC串联谐振电路由电感L、电容C和电阻R组成,当电路中的电感、电容和电阻满足一定条件时,电路会发生谐振,此时电路中的电流和电压呈谐振状态。
谐振频率f0与电感L和电容C的数值有关,可以通过以下公式计算:f0=1/(2π√LC)。
3. 实验步骤:
(1)搭建RLC串联谐振电路,连接好电源和示波器。
(2)调节电源电压,使电路中的电流和电压稳定在谐振状态。
(3)测量电路中的电流和电压,并记录下来。
(4)改变电容或电感的数值,再次测量电路中的电流和电压,比较不同参数下电路的谐振频率和特性。
4. 实验结果:根据实验数据,可以计算出电路的谐振频率和品质因数Q,比较不同参数下电路的性能差异。
5. 实验分析:通过实验可以发现,电路中的电感、电容和电阻对电路的谐振特性有很大的影响,合理选择电感和电容的数值可以使电路的谐振频率和品质因数达到最佳状态。
6. 实验结论:RLC串联谐振电路是一种重要的电路结构,可以用于频率选择和滤波等应用中,通过合理选择电感和电容的数值,可以使电路的性能达到最优状态。
rlc串联谐振电路的研究实验结论
rlc串联谐振电路是一种被广泛应用于通信、电源等领域的重要电路。
本文针对rlc串联谐振电路进行了实验研究,并得出了相关的实验结论。
首先,对rlc串联谐振电路的基本结构进行了描述。
该电路由rlc元件和电容元件组成,通过串联谐振电路实现了电能的储存和传输。
rlc元件是一种非线性元件,具有较大的谐振频率,因此在rlc串联谐振电路中可以实现较高的谐振状态。
电容元件则用于储存电能,其大小决定了电路的谐振频率。
接下来,对rlc串联谐振电路进行了实验测试。
首先,对电路的谐振状态和性能进行了测量,包括谐振频率、谐振幅度、相位等参数。
其次,对电路的电能储存和传输能力进行了测试,包括电能储存效率和电能传输速率等参数。
实验结果表明,rlc串联谐振电路具有较好的谐振性能和电能储存能力。
在谐振状态下,电路的谐振频率较高,电能储存效率也较高。
同时,电路的电能传输速率也较快,可以满足通信、电源等领域的需求。
此外,我们还对rlc串联谐振电路进行了优化设计。
通过对电路结构进行调整和优化,进一步提高了电路的性能和稳定性。
优化设计的结果包括:减小rlc 元件的大小,提高电路的谐振频率;增加电容元件的大小,提高电路的电能储存效率;采用更加稳定的电路结构,提高电路的稳定性和可靠性等。
综上所述,rlc串联谐振电路是一种具有广泛应用前景的电路,具有较好的谐振性能和电能储存能力。
通过对电路结构进行优化设计,可以提高电路的性能和稳定性,满足更多领域的需求。
2
1实验一 RLC 串联谐振电路的研究
一、实验目的
1、学习用实验方法绘制R 、L 、C 串联电路的幅频特性曲线;
2、加深理解电路发生谐振的条件、特点、掌握电路品质因数(电路Q 值)的物理意义及
其测定方法。
二、实验设备和器材
函数信号发生器1只 交流毫伏表1只(0~600V) 电路原理实验箱1只 三、实验原理与说明
1.在图1.1所示的R 、L 、C 串联电路中,当正弦交流信号源的频率f 改变时,电路中的
感抗、容抗随之而变,电路中的电流也随f 而变。
取电阻电路电流I 作为响应,当输入电压U i 维持不变时,在不同信号频率的激励下,测出电阻R 两端的电压U 0之值,则I=U 0/R 。
然后以f 为横坐标,以I 为纵坐标,绘出光滑的曲线,此即为幅频特性,亦称电流谐振曲线,如图1.2所示。
2. 在 处(X L =X C )即幅频特性曲线尖峰所在的频率点,该频率称为
谐振频率,此时电路呈纯阻性,电路阻抗的模为最小,在输入电压U i 为定值时,电路中的电流达I 达到最大值,且与输入电压U i 同相位,从理论上讲,此时,U i =U R =U 0, U L =U C =QU i ,式中的Q 称为电路的品质因数。
3. 电路品质因数Q 值的两种测量方法 一是根据公式
测定,U C 与U L 分别为谐振时电容器C 和电感线圈L 上的电压;另一方法是通过测量谐
振曲线的通频带宽度
再根据
求出Q 值,式中f 0为谐振频率,f 1和f 2是失谐时,幅度下降到最大值的 倍时的上、
下频率点。
Q 值越大,曲线越尖锐,通频带越窄,电路的选择性越好,在恒压源供电时,电路的品
质因数、选择性与通频带只决定于电路本身的参数,而与信号源无关。
四、实验内容
1.按图1.3接线,取C=0.1μF ,R=200Ω,调节信号源输出电压为V P-P =
2.83V ,有效值约
U i =1V 正弦信号,并在整个实验过程中保持不变。
(本实验的电感L 约30mH)
2.找出电路的谐振频率f 0,其方法是,将交流毫伏表接在R (200Ω)两端,令信号源的
频率由小逐渐变大(注意要维持信号源的输出幅度不变),当U 0的读数为最大时,读得频率表上的频率值即为电路的谐振频率f 0,并测量U 0、U C 、U L 之值(注意及时更换毫伏表的量限),记入表格中。
R f 0(KH z )
U R (V) U L (V) U C (V) I 0(mA) Q 200Ω 1K Ω
3. 在谐振点两侧,先测出下限频率f 1和上限频率f 2及相对应的U R 值,然后按频率递增
或递减500H Z 或1KH Z ,依次各取8个测量点,逐点测出U R ,U L ,U C 之值,记入数据表格。
R
U i = V P-P , f 0= , f 2-f 1= , Q= 200Ω
f (KH z )
U R (V) I (mA)
LC
f f π21
0==O
C
O L U U U U
Q ==12f f f -=∆1
2f f f Q o
-=
4. 取C=0.01μF,R=1KΩ,重复步骤2,3的测量过程。
五、实验注意事项
1. 测试频率点的选择应在靠近谐振频率附近多取几点,在变换频率测试前,应调整信号输出幅度,其维持在V P-P=
2.83V输出。
2. 在测量U L与U C数值前,应将毫伏表的量限上调大约十倍,而且在测量U L与U C时毫伏表的“+”端接C与L的公共点,其接地端分别触及L和C的近地端N2和N1。
六、预习思考题
1. 根据实验线路板给出的元件参数值,估算电路的谐振频率。
2. 改变电路的哪些参数可以使电路发生谐振,电路中R的数值是否影响谐振频率值?
3. 如何差别电路是否发生谐振?测试谐振点的方案有哪些?
4. 电路发生串联谐振时,为什么输入电压不能太大,如果信号源给出1V的电压,电路谐振时,用交流毫伏表测U L与U C,应选择多大的量限?
5. 要提高R、L、C串联电路的品质因数,电路参数应如何改变?
6. 谐振时,比较输出电压U0与输入电压U i是否相等?试分析原因。
7. 谐振时,对应的U L与U C是否相等?如有差异,原因何在?
七、实验报告
1. 根据测量数据,绘出不同Q值时两条幅频特性曲线。
2. 计算出通频带与Q值,说明不同R值对电路通频带与品质因数的影响。
3. 对两种不同的测Q值的方法进行比较,分析误差原因。
4. 通过本次实验,总结、归纳串联谐振电路的特性。
