计算机网络实验六 rip路由协议配置 )
- 格式:docx
- 大小:10.87 KB
- 文档页数:3

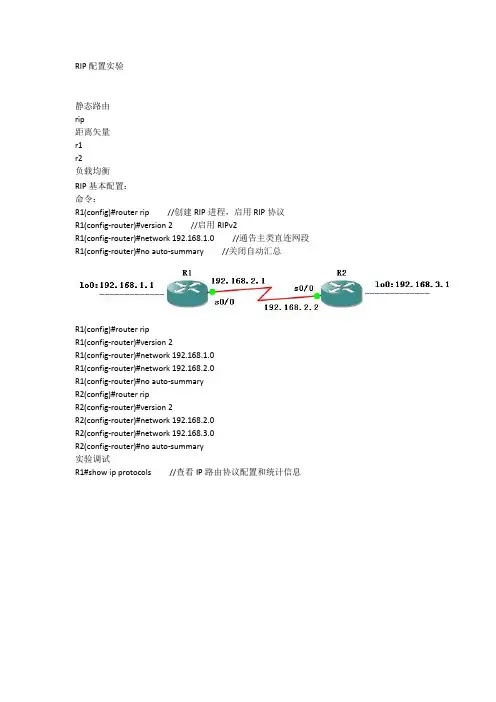

RIP配置实验静态路由rip距离矢量r1r2负载均衡RIP基本配置:命令:R1(config)#router rip //创建RIP进程,启用RIP协议R1(config-router)#version 2 //启用RIPv2R1(config-router)#network 192.168.1.0 //通告主类直连网段R1(config-router)#no auto-summary //关闭自动汇总R1(config)#router ripR1(config-router)#version 2R1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R1(config-router)#no auto-summaryR2(config)#router ripR2(config-router)#version 2R2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0R2(config-router)#no auto-summary实验调试R1#show ip protocols //查看IP路由协议配置和统计信息R1#debug ip rip //查看RIP路由协议的动态更新过程R1#clear ip route *RIPv1、RIPv2兼容试验:接口特性优于进程特性,对于本实验,如果在进程中配置了(version 1或version 2),但是在接口上配置了ip rip receive version 1 2,则版本1和版本2的路由更新该接口都可以接收。
send receive默认模式: 1 1、2RIPv1: 1 1RIPv2: 2 2命令:R2(config-if)#ip rip send version 1 2 //设置R2即发送v1又发送v2R2(config-if)#ip rip receive version 1 2 //设置R2即接收v1又接收v2基本配置略。

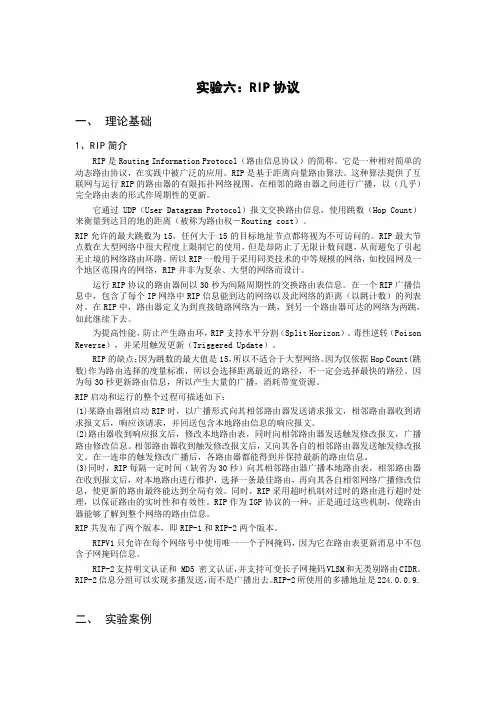

实验六:RIP协议一、理论基础1、RIP简介RIP是Routing Information Protocol(路由信息协议)的简称。
它是一种相对简单的动态路由协议,在实践中被广泛的应用。
RIP是基于距离向量路由算法。
这种算法提供了互联网与运行RIP的路由器的有限拓扑网络视图。
在相邻的路由器之间进行广播,以(几乎)完全路由表的形式作周期性的更新。
它通过UDP(User Datagram Protocol)报文交换路由信息,使用跳数(Hop Count)来衡量到达目的地的距离(被称为路由权-Routing cost)。
RIP允许的最大跳数为15,任何大于15的目标地址节点都将视为不可访问的。
RIP最大节点数在大型网络中很大程度上限制它的使用,但是却防止了无限计数问题,从而避免了引起无止境的网络路由环路。
所以RIP一般用于采用同类技术的中等规模的网络,如校园网及一个地区范围内的网络,RIP并非为复杂、大型的网络而设计。
运行RIP协议的路由器间以30秒为间隔周期性的交换路由表信息。
在一个RIP广播信息中,包含了每个IP网络中RIP信息能到达的网络以及此网络的距离(以跳计数)的列表对。
在RIP中,路由器定义为到直接链路网络为一跳,到另一个路由器可达的网络为两跳,如此继续下去。
为提高性能,防止产生路由环,RIP支持水平分割(Split Horizon)、毒性逆转(Poison Reverse),并采用触发更新(Triggered Update)。
RIP的缺点:因为跳数的最大值是15,所以不适合于大型网络。
因为仅依据Hop Count(跳数)作为路由选择的度量标准,所以会选择距离最近的路径,不一定会选择最快的路径。
因为每30秒更新路由信息,所以产生大量的广播,消耗带宽资源。
RIP启动和运行的整个过程可描述如下:(1)某路由器刚启动RIP时,以广播形式向其相邻路由器发送请求报文,相邻路由器收到请求报文后,响应该请求,并回送包含本地路由信息的响应报文。

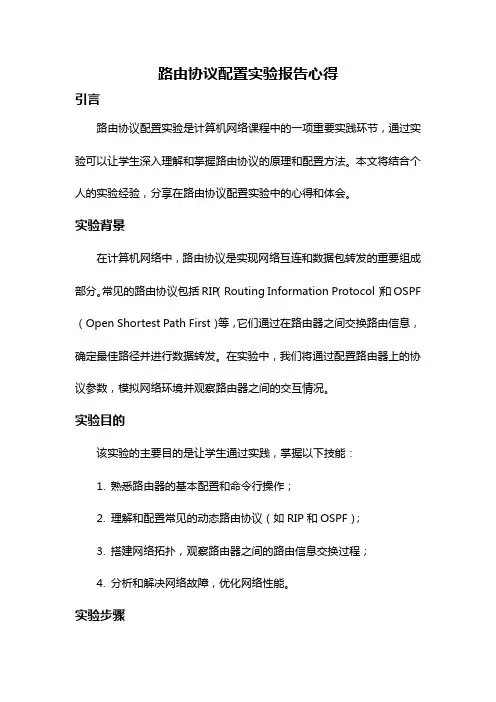

路由协议配置实验报告心得引言路由协议配置实验是计算机网络课程中的一项重要实践环节,通过实验可以让学生深入理解和掌握路由协议的原理和配置方法。
本文将结合个人的实验经验,分享在路由协议配置实验中的心得和体会。
实验背景在计算机网络中,路由协议是实现网络互连和数据包转发的重要组成部分。
常见的路由协议包括RIP(Routing Information Protocol)和OSPF (Open Shortest Path First)等,它们通过在路由器之间交换路由信息,确定最佳路径并进行数据转发。
在实验中,我们将通过配置路由器上的协议参数,模拟网络环境并观察路由器之间的交互情况。
实验目的该实验的主要目的是让学生通过实践,掌握以下技能:1. 熟悉路由器的基本配置和命令行操作;2. 理解和配置常见的动态路由协议(如RIP和OSPF);3. 搭建网络拓扑,观察路由器之间的路由信息交换过程;4. 分析和解决网络故障,优化网络性能。
实验步骤实验中,我针对RIP和OSPF两种协议进行了配置实验。
具体步骤如下:1. 准备实验环境:搭建一定规模的虚拟网络拓扑,并将路由器、交换机等网络设备连接起来;2. 初始化路由器:设置路由器的基本参数,如IP地址、子网掩码等;3. 配置RIP协议:通过命令行配置路由器上的RIP协议,设置路由器之间的邻居关系和路由信息的交换方式;4. 配置OSPF协议:同样通过命令行配置路由器上的OSPF协议,设置路由器之间的邻居关系和链路状态数据库的同步方式;5. 观察实验结果:检查路由表和链路状态数据库的变化,验证路由协议的正常工作;6. 优化网络:根据实验结果,对网络进行优化调整,如调整路由器的权重、修改链路成本等;7. 解决故障:模拟网络故障,观察路由器的恢复过程,并尝试解决故障。
实验心得通过参与路由协议配置实验,我深刻体会到了以下几个方面的重要性:理论与实践相结合在课堂上学习了路由协议的相关理论知识后,实验为我们提供了一个将理论应用于实践的机会。

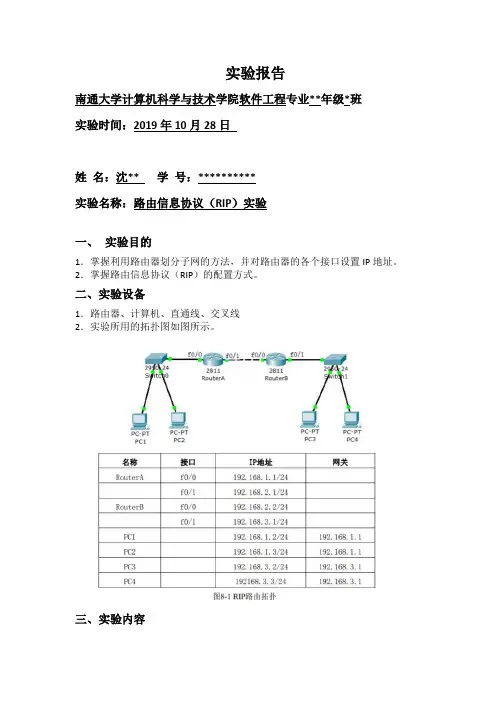

实验报告南通大学计算机科学与技术学院软件工程专业**年级*班实验时间:2019年10月28日姓名:沈** 学号:**********实验名称:路由信息协议(RIP)实验一、实验目的1.掌握利用路由器划分子网的方法,并对路由器的各个接口设置IP地址。
2.掌握路由信息协议(RIP)的配置方式。
二、实验设备1.路由器、计算机、直通线、交叉线2.实验所用的拓扑图如图所示。
三、实验内容1. 将各类设备进行连接和配置,完成RIP协议的编写2. 深入理解RIP协议的规则四、实验步骤1.按照图8‐1所示进行设备的连接和配置。
2. RouterA的基本配置如下:3.RouterB的基本配置如下:4.配置RouterA的RIP路由如下。
5.配置RouterB的静态路由如下。
6.查看配置。
在RouterA运行show ip router命令会显示如下所示的路由信息。
其中,“R192.168.3.0/4[1/0]via192.168.2.2”就是我们加上去的RIP路由。
在上面显示的信息中,C为直连网络,R为RIP路由。
在RouterB运行show ip router命令会显示如下所示的路由信息。
7.测试PC1,PC2,PC3,PC4是否能互相Ping通,如果能,则表示达到了实验的要求。
8.删除路由协议:Router(config)#no router rip五、实验拓扑结构图六、实验结果及分析七、实验总结及体会通过此次试验,成功掌握了利用路由器划分子网的方法,并对路由器的各个接口设置IP地址。
掌握了路由信息协议(RIP)的配置方式。

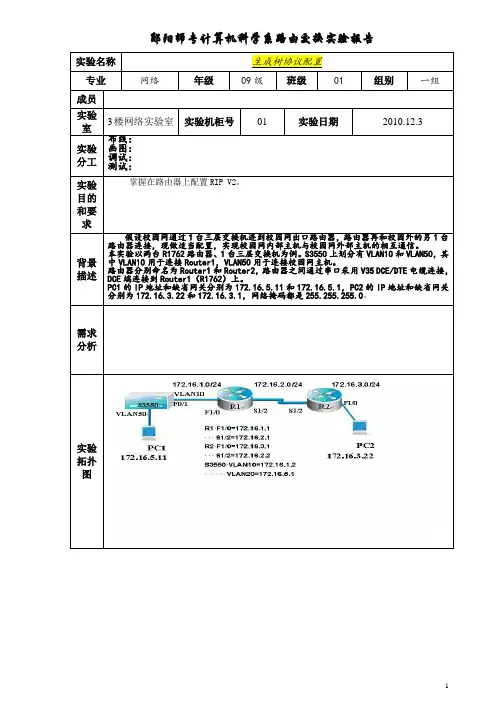

暨南大学本科实验报告专用纸课程名称 计算机网络实验 成绩评定实验项目名称 RIP 、OSPF 路由协议配置 指导教师 潘冰 实验项目编号 实验项目类型 实验地点 实B402学生姓名 黄康英 学号 2011052506 学院 电气信息学院 专业 信息安全 实验时间 2013 年 11 月 28 日实验1:RIP 路由协议配置实验目的:加深对RIP 路由协议工作原理的理解,掌握在路由器上配置RIP 。
实验内容配置路由器的RIP 协议实现动态路由。
观察路由信息表。
通过静态路由方式实现网络的连通性。
实验环境实验设备:两台路由器(R2632),两台PC 机,1根V35DCE 、1根V35DTE 。
拓扑结构:路由器Router1和Router2之间通过串口采用V35 DCE/DTE 电缆连接。
将电缆的DCE 端连接到Router1的串口Serial 0上,PC1的IP 地址和缺省网关分别为172.16.1.11和172.16.1.1,PC2的IP 地址和缺省网关分别为172.16.3.22和172.16.3.2,网络掩码都是255.255.255.0。
实验步骤第一步 登录到路由器第二步:在路由器RouterA 上配置路由器接口的IP 地址RouterA(config)#interface FastEthernet 1/0 !进入接口F1/0的配置模式 RouterA(config-if)# ip address 172.16.1.1 255.255.255.0 !配置接口F1/0的IP 地址。
RouterA(config-if)# no shutdown !开启路由器的接口f1/0 第三步:在路由器RouterA 上配置路由器串行口IP 地址和时钟频率。
RouterA(config)#interface serial 1/3 !进入串行口s1/3的配置模式。
RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 !配置接口S1/3的IP 地址。

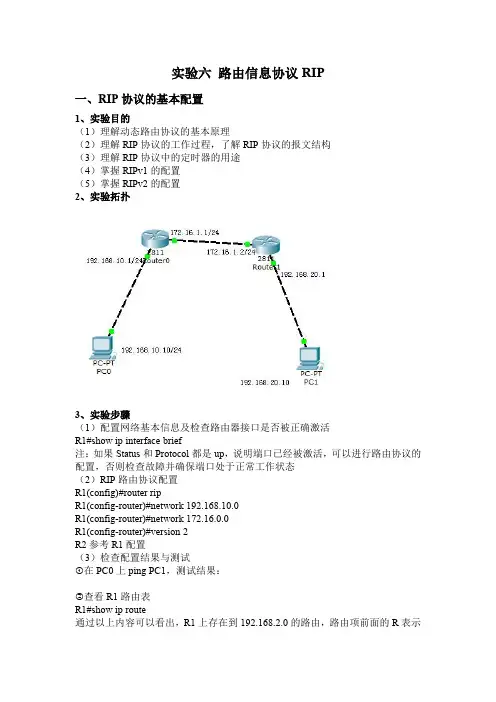

实验六路由信息协议RIP一、RIP协议的基本配置1、实验目的(1)理解动态路由协议的基本原理(2)理解RIP协议的工作过程,了解RIP协议的报文结构(3)理解RIP协议中的定时器的用途(4)掌握RIPv1的配置(5)掌握RIPv2的配置2、实验拓扑3、实验步骤(1)配置网络基本信息及检查路由器接口是否被正确激活R1#show ip interface brief注:如果Status和Protocol都是up,说明端口已经被激活,可以进行路由协议的配置,否则检查故障并确保端口处于正常工作状态(2)RIP路由协议配置R1(config)#router ripR1(config-router)#network192.168.10.0R1(config-router)#network172.16.0.0R1(config-router)#version2R2参考R1配置(3)检查配置结果与测试①在PC0上ping PC1,测试结果:②查看R1路由表R1#show ip route通过以上内容可以看出,R1上存在到192.168.2.0的路由,路由项前面的R表示该路由是通过RIP得到的,[120/1]中的120表示管理距离,RIP路由协议的管理距离为120;1表示时度量值,在RIP中为跳数,表示R1到达该网络的跳数为1,。
③查看R1路由协议配置R1#show ip protocols③使用debug调试输出RIP报文信息R1#debug ip ripR1#undebug all//关闭调试二、不连续子网中的RIP及计时器的配置1、使用目的(1)理解不连续子网RIP配置(2)理解RIP四大计时器的作用(3)掌握四大计时器的配置(4)理解四大计时器配置对RIP的影响2、实验拓扑3、实验步骤(1)网络配置和RIP的配置参考上面(2)查看两路由器汇总R1#sh ip routeR2#sh ip route通过查看路由表可以看出R1并没有得到PC1的网络172.16.20.0/24的路由,而是得到了进行汇总之后的路由172.16.0.0/16,说明在R2的边界进行了路由汇总.通过查看R2的路由表可以看出,R2并没有得到PC0网络10.10.10.0/24的路由,而是得到了进行汇总之后的路由10.0.0.0/8,说明在R1的边界也进行了路由汇总(3)配置RIPv2和关闭路由汇总R1(config)#router ripR1(config-router)#version2R1(config-router)#no auto-summaryR2参考此配置(4)结果验证R1#sh ip routeR2#sh ip route比较两次的不同(5)使用R2#debug ip rip可以查看RIP路由项的接收和发送情况(6)关闭调试,将R2的fa0/0接口关闭180s后继续观察R1的路由表,在R1上使用show ip route命令观察路由表的变化。
实验四RIP协议实验1.在启动RIP协议前,在R1上ping各台计算机,看是否能够ping通?通过在R1上查看路由表,分析其原因?2.配置完静态路由后,R1是否能够ping 通各台计算机?请说明这条路由项的含义。
3.在配置默认路由后,观察R1的路由表,说明和步骤一的路由表有什么不同,R1是否能够ping通各台计算机。
4.在配置RIP协议后,比较和步骤1中R1路由表的差异;测试R1和各台计算机是否能够通信,并说明原因。
5.写出实验中在路由器R1上配置静态路由、缺省路由和RIP协议所用的基本命令。
6.在路由器上,缺省路由也是一种静态路由,请说明为什么IP route-static 0.0.0.00.0.0.0 192.168.1.1表示缺省路由?7.实验中,路由器在启动了RIP以后,下面命令是什么含义。
[R1-rip]network 192.168.1.08.根据所截获的RIP响应报文,填写下表:观察所截取到的响应报文,填写下表:9.观察截取的RIP协议报文,请说明RIP协议是否只能用于TCP/IP网络,为什么?10.路由表中有两条RIP路由,到192.168.2.0 的跳数是1,而到192.168.1.0 网段的跳数是2,这是如何得到的呢?11.请在S2上也配置一个Loopback地址,IP地址为192.168.4.1/24,通过RIP协议进行广播,观察并记下在R1和S1的路由表中关于该网段的路由条目。
所用的配置命令12. 比较水平分割前后RIP 报文的选路信息的不同,把你截取的一条报文写在下表中?IP Address Meric 取消水平分割前取消水平分割后13. 设计型实验1如图所示,按照如下要求组网: (1)正确组网;(2)在S1和S2上划分VLAN 。
在S1和S2上,都是E0/20到E0/24属VLAN2,其余端口属于VLAN1;(3)配置S1,S2,R1,PCB ,PCC 5台设备各接口的IP 地址; (4)在S1,S2,R1上启动RIP 协议,验证PCB 与PCC 互通; (5)请截获R1发出的RIP 协议报文(可以使用PCA 或PCD ),并解释为什么能够截获R1发出的RIP 协议报文。

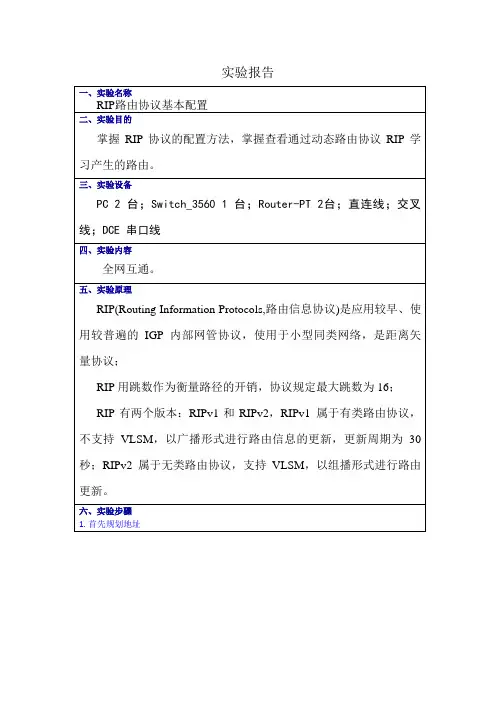

实验报告2.进入PC0/PC1主机进行IP配置3.进入S3560交换机配置3.1划分VLAN10 和VLAN203.2Fa0/10端口绑定VLAN10, Fa0/20端口绑定VLAN20 3.3分别为Vlan10/20配置步骤规划好的ip3.4配置RIP路由协议(router rip 前先执行开启路由: ip routing)输入:router rip(进入路由进程)输入:network 192.168.1.0(宣告直连网段)输入:network 192.168.2.0(宣告直连网段)输入:version 2(启用版本2)输入:no auto-summary(关闭路由汇总)输入:ex(退出)4.进入路由器1配置4.1 配置ip及时钟频率4.2 配置RIP路由协议输入:router rip(进入路由进程)输入:network 192.168.2.0(宣告直连网段)输入:network 192.168.3.0(宣告直连网段)输入:version 2(启用版本2)输入:no auto-summary(关闭路由汇总)输入:ex(退出)5.路由器0同理6.查看路由器0/1, S3560 路由表do show ip route结合实验拓扑图可知它们通过RIP协议相互学习到了地址并存储在路由表内.7.全部配置结束之后,测试PC0中与PC1的互通七、实验结果八、实验总结RIP 特性包括:1.有类, 距离矢量2.跳数为度量值3.不支持可变长子网掩码或不连续子网4.每30秒更新一次5.Rip被封装在UDP分段中,源目的端口号520通过本次实验我掌握了路由器RIP协议的配置方法,以及如何查看通过动态路由协议RIP 学习产生的路由,并熟悉广域网线缆的链接方式。
实验过程中我由于不细心造成几次配置失败,在以后的学习中我将会更加仔细,避免出现类似的低级错误。
这次实验也是收获满满的。
九、教师评阅意见。
太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师实验名称 同组人 专业班级 学号 姓名 成绩 一、实验目的 计算机通信网络实验指导书 掌握RIP 动态路由协议的配置、诊断方法; 二、实验任务 1、配置RIP 动态路由协议,使得3 台Cisco 路由器模拟远程网络互联; 2、对运行中的RIP 动态路由协议进行诊断; 三、实验设备 Cisco 路由器3 台,带有网卡的工作站PC2 台,控制台电缆一条,交叉线、V35 线若干; 四、实验环境 五、实验步骤 1、运行Cisco Packet Tracer 软件,在逻辑工作区放入3 台路由器、……………………………………装………………………………………订…………………………………………线………………………………………两台工作站PC,分别点击各路由器,打开其配置窗口,关闭电源,分别加入一个2 口同异步串口网络模块WIC-2T,重新打开电源;然后,用交叉线Copper Cross-Over按图6-1其中静态路由区域所示分别连接路由器和各工作站PC,用DTE 或DCE 串口线缆连接各路由器router0 router1,注意按图中所示接口连接S0/0 为DCE,S0/1 为DTE;2、分别点击工作站PC1、PC3,进入其配置窗口,选择桌面Desktop项,选择运行IP 设置IP Configuration,设置IP 地址、子网掩码和网关分别为PC1:/24 gw: PC3:/24 gw: 3、点击路由器R1,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下:点击路由器R2,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下:同理对R3 进行相应的配置:4、测试工作站PC 间的连通性;从PC1 到PC3:PC>ping 不通5、设置RIP 动态路由接前述实验,继续对路由器R1 配置如下:同理,在路由器R2、R3 上做相应的配置:6、在路由器R1 上输入show ip route 命令观察路由信息,可以看到增加的RIP 路由信息;同理,在路由器R2、R3 上输入show ip route 命令观察路由信息; 从PC1 到PC3:PC>ping 通,六、实验体会在实验中,我们掌握RIP动态路由协议的配置、诊断方法;对运行中的RIP动态路由协议进行诊断,在对设备路由器的连接时,先将路由器的电源开关关闭,加入2个WIC-2T,再关上电源,路由器之间进行连接应注意端口的;从实验中,对RIP配置的了解有一定的认识与理解,使自己在计算机领域的知识又有了一定的提高;。
实验六RIP动态路由信息协议配置1.实验目的●理解通过传播、分析、挑选路由, 来实现路由发现、路由选择、路由切换等功能;●掌握RIP——路由信息协议配置方法;2。
实验前的准备●Internet上现在大量运行的路由协议有RIP、OSPF和BGP。
RIP、OSPF是内部网关协议,适用于单个ISP的统一路由协议的运行,由一个ISP运营的网络称为一个自治系统(AS)。
BGP是自治系统间的路由协议,是一种外部网关协议。
RIP是推出时间最长的路由协议,也是最简单的路由协议。
它是“路由信息协议”的缩写,主要传递路由信息(路由表)来广播路由:每隔30秒,广播一次路由表,维护相邻路由器的关系,同时根据收到的路由表计算自己的路由表。
RIP运行简单,适用于小型网络,Internet上还在部分使用着RIP。
OSPF协议是“开放式最短路优先”的缩写。
“开放”是针对当时某些厂家的“私有”路由协议而言,而正是为协议开放性,才造成OSPF今天强大的生命力和广泛的用途。
它通过传递链路状态(连接信息)来得到同网络信息,维护一张网络有向拓朴图,利用最小生成树算法(SPF算法)得到路由表。
OSPF是一种相对复杂的路由协议。
总的来说,OSPF、RIP都是自治系统内部的路由协议,适用于单一的ISP(自治系统)使用。
一般说来,整个Internet并不适合跑路由协议,因为各ISP有自己的利益,不愿意提供自身网络详细的路由信息。
为了保证各ISP利益,标准化组织制定了ISP间的路由协议BGP。
BGP是“边界网关协议”的缩写,处理各ISP之间的路由传递。
其特点是有丰富的路由策略,这是RIP、OSPF等协议无法做到的,因为它们需要全局的信息计算路由表。
BGP 通过ISP边界的路由器加上一定的策略,选择过滤路由,把RIP、OSPF、BGP等的路由发送对方。
全局范围的、广泛的Internet是BGP处理多个ISP间的路由的实例。
BGP的出现,引起了Internet的重大变革,它把多个ISP有机的连接起来,真正成为全球范围内的网络。
RIP组网实验报告RIP组网实验报告引言:在计算机网络的学习中,了解和实践各种网络协议是非常重要的。
本次实验我们选择了RIP(Routing Information Protocol)作为研究对象,通过搭建网络实验环境并进行实际操作,深入了解了RIP协议的工作原理和应用场景。
一、实验背景RIP是一种距离向量路由协议,用于在局域网或广域网中实现路由器之间的动态路由选择。
它通过周期性地交换路由信息,使得各个路由器能够根据当前网络状况选择最佳的路径进行数据传输。
RIP协议的主要特点是简单易懂、实现简单、适用于小型网络。
二、实验目的通过本次实验,我们的目标是掌握RIP协议的工作原理和配置方法,了解其在实际网络中的应用场景。
同时,通过搭建实验网络,我们还可以深入理解网络拓扑和路由表的概念,加深对计算机网络的整体认识。
三、实验环境我们搭建了一个小型的实验网络,包括三台路由器和若干台主机。
每台路由器都连接了多个主机,形成了一个局域网。
我们使用了模拟器软件搭建了这个网络,并在每个路由器上配置了RIP协议。
四、实验过程1. 路由器配置我们首先在每台路由器上进行了基本配置,包括IP地址的分配和接口的设置。
然后,我们通过命令行界面进入路由器的配置模式,配置了RIP协议相关的参数。
这些参数包括路由器ID、更新间隔、失效时间等。
2. 路由信息交换配置完成后,我们启动了RIP协议,并观察了路由信息的交换情况。
RIP协议通过发送RIP报文来交换路由信息,每个路由器周期性地向相邻路由器发送更新报文,同时也接收其他路由器发送的更新报文。
通过解析这些报文,路由器能够了解到整个网络的拓扑结构和距离信息。
3. 路由表更新根据接收到的路由信息,每个路由器会更新自己的路由表。
路由表中记录了到达目标网络的最佳路径和距离。
RIP协议使用距离作为路由选择的依据,距离越小表示路径越优。
当网络拓扑发生变化时,路由器会根据新的路由信息更新自己的路由表。
RIP路由协议配置原理概述RIP是Routing Information Protocol(路由信息协议)的简称。
它是一种较为简单的内部网关协议IGP(Interior Gateway Protocol),主要应用于规模较小的网络中,例如校园网以及结构较简单的地区性网络。
对于更为复杂的环境和大型网络,一般不使用RIP协议。
RIP是一种基于距离矢量(Distance-Vector)算法的协议,它通过UDP报文进行路由信息的交换,使用的端口号为520。
RIP使用跳数(Hop Count)来衡量到达目的地址的距离,称为度量值。
在RIP中,缺省情况下,设备到与它直接相连网络的跳数为0,通过一个设备可达的网络的跳数为1,其余依此类推。
也就是说,度量值等于从本网络到达目的网络间的设备数量。
为限制收敛时间,RIP规定度量值取0~15之间的整数,大于或等于16的跳数被定义为无穷大,即目的网络或主机不可达。
由于这个限制,使得RIP不可能在大型网络中得到应用。
为提高性能,防止产生路由环路,RIP支持水平分割(Split Horizon)和毒性逆转(Poison Reverse)等功能。
RIP协议是最早的内部网关协议之一,RIP协议被设计用于使用同种技术的中小型网络。
由于RIP的实现较为简单,在配置和维护管理方面也远比OSPF和IS-IS容易,因此在实际组网中仍有广泛的应用。
实验目的●掌握配置RIP路由协议的基本方法●掌握聚合的适用场景并进行正确的配置●掌握修改路由Metric属性的方法●掌握RIPv1和RIPv2的兼容特性●掌握控制RIP路由信息发布/接收的方法●掌握RIP缺省路由下放方法●掌握网络优化方法,包括验证、计时器●掌握在网络中部署RIP协议时的故障排除方法实验内容1.任务要求公司A网络如实验拓扑所示,请根据如下需求对网络进行部署:1)由于路由器R1较老,所以只能运行RIP缺省版本;其他设备运行RIPv2,并通告实验拓扑中标识的接口;业务网络1.0.0.0/24、2.0.0.0/24、5.0.X.0/24和6.0.X.0/24承载的流量较为特殊,所以暂不通告进RIP;2)将业务网络1.0.0.0/24和2.0.0.0/24引入到RIP,并采用缺省度量;出于安全考虑,R2不能收到R1发送的任何RIP报文;3)避免连接到R2的E0/0/1接口的恶意用户影响网络,同时该接口可能连接合法路由器,需要学习当前网络路由;4)由于业务需求,R4上学习到的业务网络1.0.0.0/8的metric需要为4,其他路由条目保持默认,但由于安全原因,不允许在R4上配置;5)只将业务网段6.0.0.0/24、6.0.2.0/24引入到RIP,引入路由采用缺省度量,需使用最少命令完成此需求;6)将业务网络5.0.X.0/24引入到RIP,为了提高效率,需要汇总,且考虑是否有潜在的环路,不能使用静态路由;7)因为安全原因,R5和R6不能有邻居关系,直接交换路由,但是网络还需要能够相互访问;8)R4连接了Internet,需要访问Internet,此外也需要保证所有设备都能访问Internet;9)为了加快RIP收敛,需要对全网RIP定时器进行调整,其中Update和Age定时器分别为20秒和100秒,Carbage-collect定时器可自行决定;10)出于安全目的,需要对全网合适设备配置明文认证,密码为Huawei。
(1)掌握RIP 动态路由协议的基本原理;(2)掌握RIP 动态路由的基本配置,实现网络间的互通;(3)掌握路由汇总的概念和作用,并通过路由器来实现路由汇总;二、实验内容(用最简练的语言反映实验的内容)RIP 属于距离矢量路由协议,使用跳数作为路径选择的参数,并规定以目标网络的最大跳数为15,如果超过此跳数,则直接丢弃数据包;RIP 路由协议每30秒更新一次,并在相邻路由器上进行路由信息广播。
三、实验过程及分析(依据何种内容、操作方法进行实验,要写明需要经过哪几个步骤来实现其操作)搭建拓扑结构 RIP^291V 、 乂"Route 「0、 $、o—J>PC-PT PCI实验项目RIP 动态路由的配置实验日期 2021年11月11日(星期四第5-6节)实验成绩、目的和要求(目的要明确,抓住重点,符合实验指导书中的要求)7暫1Rouj:erlRoiu|er21 11|r*.1*chO2AT7chi2960 Swi Sw P 匚-PTPCOSwitch。
代码Switch>enableSwitch#confiterSwitch(config)#vlan100Switch(config-vlan)#exitSwitch(config)#intfaO/1Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intgO/2Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intg0/2Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Switchl代码Switch>enableSwitch#confiterSwitch(config)#vlan200Switch(config-vlan)#exitSwitch(config)#intfa0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Router。
课程实验报告
实验课程
实验名称
实验地点
实验时间
学生班级
学生学号
学生姓名
XXXX年 XX 月 XX 日
(1)理解RIP路由的原理;
(2)掌握RIP路由的配置方法。
实验器材:
路由器及PC机,双绞线。
实验内容:
本实验通过配置路由器的RIP路由,使网络畅通,并进一步理解RIP协议的原理。
实验步骤:
1. 配置设备IP地址及路由器的RIP路由
2.查看路由表
3.查看RIP路由的动态更新并停止
实验结果(附数据和图表):
1. 配置设备IP地址及路由器的RIP路由
3.查看RIP路由的动态更新并停止
实验结果分析及结论:
RIP是应用较早、使用较普遍的内部网关协议,适用于小型同类网络,是典型的距离向量协议。
RIP通过广播UDP报文来交换路由信息,每30秒发送一次路由信息更新。
实验心得体会和建议:
RIPv1是有类路由协议,RIPv2是无类路由协议;RIPv1不能支持VLSM,RIPv2可以支持VLSM;RIPv1没有认证的功能,RIPv2可以支持认证,并且有明文和MD5两种认证;RIPv1是广播更新,RIPv2是组播更新。
实验评价及结论:
实验指导老师签字:年月日。
实验六:路由器的基本配置(之一)Ⅰ、实验总目标:掌握基本路由技术。
包括:1.掌握路由器命令行各种操作模式的区别,以及模式之间的切换;2.掌握路由器的基本配置;3.掌握路由器端口的常用配置参数;4.查看路由器的系统和配置信息,掌握当前路由器的工作状态;5.配置静态路由,并验证连通性。
Ⅱ、实验环境:锐捷网络实验室,路由器RG-R1762Ⅲ、基本内容:路由器的基本配置(之一)1.掌握路由器命令行各种操作模式的区别及模式之间的切换;2.初步掌握路由器的基本配置。
Ⅳ、实验原理:路由技术Ⅴ、实验仪器与用品:Star路由器、交换机、计算机。
Ⅵ、路由器配置预备知识阅读一、主要路由器模式一览:路由器的命令是按模式分组的,每种模式中定义了一组命令集,想要使用某个命令,必须先进入相应的模式。
各种模式可通过命令提示符进行区分。
命令提示符的格式是:提示符名模式提示符名一般是设备的名字,路由器的默认名字是“Router”(锐捷设备的默认名字是“Ruijie”),提示符模式表明了当前所处的模式。
如:“>”代表用户模式,“#”代表特权模式。
二、常见的几种命令模式:三、命令模式的切换路由器的模式大体可分为四层:用户模式→特权模式→全局配置模式→其它配置模式。
进入某模式时,需要逐层进入。
四、CLI命令的编辑技巧㈠命令行接口命令行接口是用户配置路由器的最主要的途径,通过命令行接口,可以简单的输入配置命令,达到配置、监控、维护路由器的目的,RGNOS提供了丰富的命令集;可以简单的通过控制口(Console口)本地配置;也可以通过异步口远程配置;还可以通过Telnet客户端方便地在本地或者远程进行配置路由器。
㈡RGNOS提供的命令行接口有如下的特性:高度兼容主流路由器的配置命令,减少熟悉时间,方便用户使用可以通过Console口、AUX口进行本地或远程配置可以通过Modem拨号登录到路由器异步串口进行远程配置可以通过Telnet连接进行本地或远程配置配置命令分级保护,确保未授权用户无法侵入路由器用户可以随时键入‘?’而获得详细的在线帮助提供多种网络测试命令,如tracert 、ping 等,迅速诊断网络是否正常提供种类丰富、内容详尽的调试信息帮助诊断定位网络故障用t elnet命令直接登录并管理其它路由器可以通过反向Telnet,管理其他的网络设备支持TFTP 方便用户升级路由器支持TFTP用来上传下载配置文件提供类似DOSKey 的功能,可以随时调出命令行历史记录,方便用户输入提供功能强大的命令行编辑功能提供命令补齐功能,减少输入的字符命令行解释器对关键字采取不完全匹配的搜索方法,用户只需键入没有冲突的关键字,即可解释执行㈢RGNOS命令行接口模式为了方便使用路由器,RGNOS提供了不同的命令模式,在不同的命令模式中,有各自完整的一套指令集,也有不同的系统提示符,在各自的系统提示符下,简单的键入‘?’,便可以列出在各自的命令模式下的所有的可以使用的命令了。

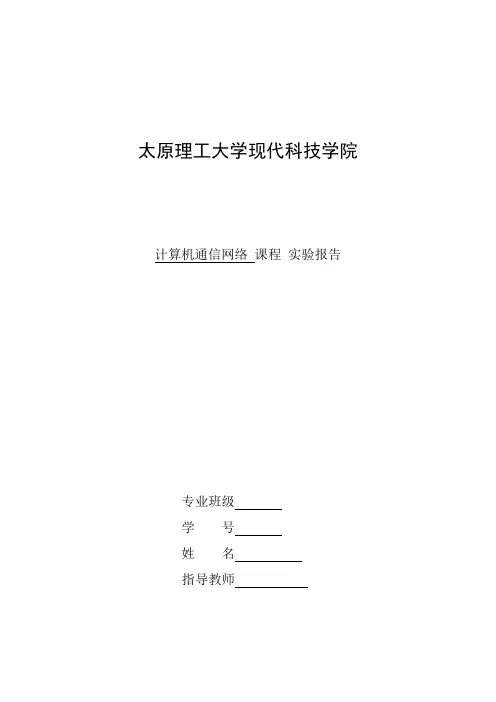

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级
学号
姓名
指导教师
实验名称同组人 专业班级学号姓名成绩 一、实验目的 《计算机通信网络》实验指导书 掌握RIP 动态路由协议的配置、诊断方法。
二、实验任务 1、配置RIP 动态路由协议,使得3台Cisco 路由器模拟远程网络互联。
2、对运行中的RIP 动态路由协议进行诊断。
三、实验设备 Cisco 路由器3台,带有网卡的工作站PC2台,控制台电缆一条,交叉线、V35线若干。
四、实验环境 五、实验步骤 1、运行CiscoPacketTracer 软件,在逻辑工作区放入3台路由器、两台工作站PC ,分别点击各路由器,打开其配置窗口,关闭电源,分别加入一个2口同异步串口网络模块(WIC-2T ),重新打开电源。
然后,用交叉线(CopperCross-Over )按图6-1(其中静态路由区域)所示分别连接路由器和各工作站PC ,用DTE 或DCE 串口线缆连接各路由器(router0router1),注意按图中所示接口连接(S0/0为DCE ,S0/1为DTE )。
2、分别点击工作站PC1、PC3,进入其配置窗口,选择桌面(Desktop )项,选择运行IP 设置(IPConfiguration ),设置IP 地址、子网掩码和网关分别为 PC1gw: PC3gw: 3、点击路由器R1,进入其配置窗口,点击命令行窗口(CLI )项,输入命令对路由器配置如下: 点击路由器R2,进入其配置窗口,点击命令行窗口(CLI )项,输入命令对路由器配置如下: 同理对R3进行相应的配置: 4、测试工作站PC 间的连通性。
从PC1到PC3:PC>ping (不通) 5、设置RIP 动态路由 接前述实验,继续对路由器R1配置如下:
同理,在路由器R2、R3上做相应的配置:
6、在路由器R1上输入showiproute 命令观察路由信息,可以看到增加的RIP 路由信息。
…
…
…
…
…
…
…
…
…
…
…
…
…
…
装
…
…
…
…
…
…
…
…
…
…
…
……
…
…
订
…
……
…
…
……
…
…
…
……
…
…
…
…
线
…
…
……
…
……
…
……
…
…
…
…
…
同理,在路由器R2、R3上输入showiproute命令观察路由信息。
从PC1到PC3:PC>ping(通),
六、实验体会
在实验中,我们掌握RIP动态路由协议的配置、诊断方法。
对运行中的RIP动态路由协议进行诊断,在对设备路由器的连接时,先将路由器的电源开关关闭,加入2个WIC-2T,再关上电源,路由器之间进行连接应注意端口的。
从实验中,对RIP配置的了解有一定的认识与理解,使自己在计算机领域的知识又有了一定的提高。
