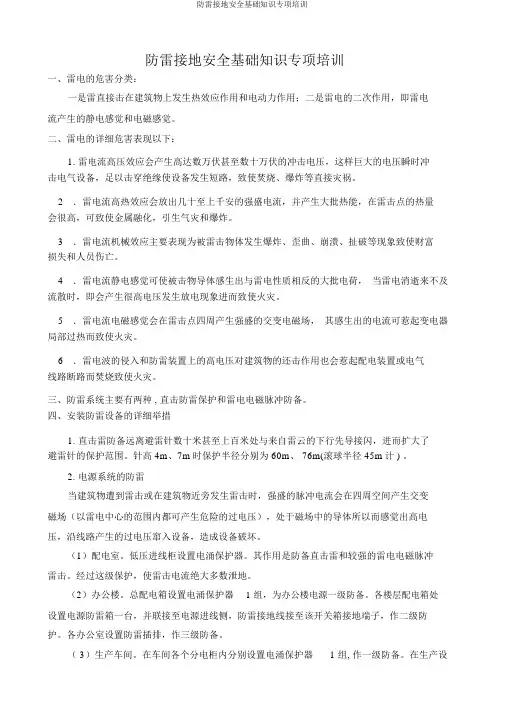

防雷接地安全基础知识专项培训
一、雷电的危害分类：
一是雷直接击在建筑物上发生热效应作用和电动力作用；二是雷电的二次作用，即雷电流产生的静电感应和电磁感应。
二、雷电的具体危害表现如下：
1.雷电流高压效应会产生高达数万伏甚至数十万伏的冲击电压，如此巨大的电压瞬间冲击电气设备，足以击穿绝缘使设备发生短路，导致燃烧、爆炸等直接灾害。
2．雷电流高热效应会放出几十至上千安的强大电流，并产生大量热能，在雷击点的热量会很高，可导致金属熔化，引发火灾和爆炸。
3．雷电流机械效应主要表现为被雷击物体发生爆炸、扭曲、崩溃、撕裂等现象导致财产损失和人员伤亡。
4．雷电流静电感应可使被击物导体感生出与雷电性质相反的大量电荷，当雷电消失来不及流散时，即会产生很高电压发生放电现象从而导致火灾。
5．雷电流电磁感应会在雷击点周围产生强大的交变电磁场，其感生出的电流可引起变电器局部过热而导致火灾。
6．雷电波的侵入和防雷装置上的高电压对建筑物的反击作用也会引起配电装置或电气线路断路而燃烧导致火灾。
三、防雷系统主要有两种,直击防雷保护和雷电电磁脉冲防护。
四、安装防雷设施的具体措施
1.直击雷防护远离避雷针数十米甚至上百米处与来自雷云的下行先导接闪，从而扩大了避雷针的保护范围。
针高4m、7m时保护半径分别为60m、76m(滚球半径45m计)。
2.电源系统的防雷
当建筑物遭受雷击或在建筑物近旁发生雷击时，强大的脉冲电流会在周围空间产生交变磁场（以雷电中心的范围内都可产生危险的过电压），处于磁场中的导体因此而感应出高电压，沿线路产生的过电压窜入设备，造成设备损坏。
（1）配电室。
低压进线柜设置电涌保护器。
其作用是防止直击雷和较强的雷电电磁脉冲雷击。
经过这级保护，使雷击电流绝大部分泄地。
（2）办公楼。
总配电箱设置电涌保护器1组，为办公楼电源一级防护。
各楼层配电箱处设置电源防雷箱一台，并联接至电源进线侧，防雷接地线接至该开关箱接地端子，作二级防护。
各办公室设置防雷插排，作三级防护。
（3）生产车间。
在车间各个分电柜内分别设置电涌保护器1组,作一级防护。
在生产设
备前端的各个设备控制柜内分别设置电涌保护器1组,作二级防护设置等电位箱一个。
引至配电柜、控制柜的接地母线、房屋钢制立柱、保护接地等均接至该等电位箱，形成等电位。
配电柜、控制柜内设接地端子，电涌保护器接地、柜壳等均接至该端。
3.信号系统的防雷
在机房网络交换机前端加装网络交换机信号避雷器,在外线大对数电缆后端设置网络信号避雷器，所有进入室内的信号（天馈、宽带、电视、电话等）电缆铠装层须于界面处与建筑物等电位连接体作电气连接，设备前设置信号电涌保护器（应根据设备平均功率、特性阻抗、传输速率、工作频率、接口形式选择）。
光纤进入光端机前，断开所有金属构件（光纤铠装层、加强筋），于光端机前界面处与共用接地体共同接地。
4.接地
（1）生产车间。
电涌保护器接地电阻值要求≤4Ω的，不能则需重新做接地。
接地母线、引至各分电柜的接地线、车间钢制立柱等均接至等电位箱，形成等电位。
自车间各分电柜等电位箱内引出接地线，经室内桥架引至车间各局部等电位箱，在由各局部等电位箱经桥架及穿线管引至各设备控制柜内，并在各电柜内设接地端子排。
电涌保护器接地、设备控制柜外壳、生产设备的工作接地、保护接地、防静电接地等就近接至该接地端子排，形成等电位。
（2）弱电机房。
依据地形实际状况决定接地网形状、大小，接地电阻值≤1Ω。
接地母线进入机房，接至等电位箱。
静电地板、避雷器接地、弱电设备的工作接地、防静电接地、保护接地等均接至该箱，形成等电位。
5.其它
各配电箱接地端子与各插座接地极需良好接地、等电位连接,冲击接地电阻值不应大于4欧姆，否则需完善后方可安装防雷设施。
