现代材料测试技术复习题及答案
- 格式:doc
- 大小:1.67 MB
- 文档页数:16

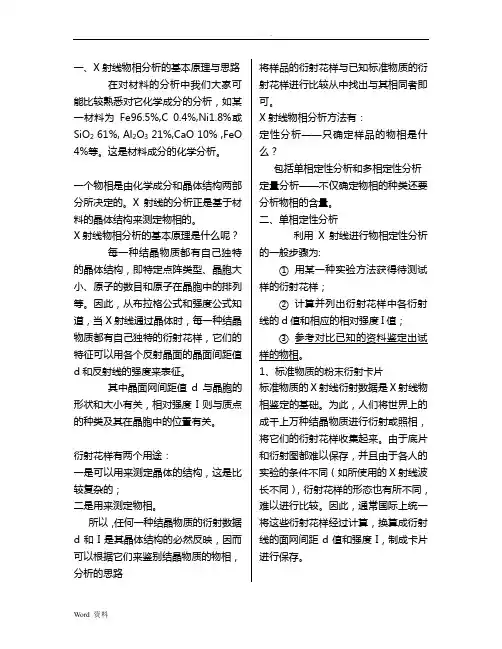

一、X射线物相分析的基本原理与思路在对材料的分析中我们大家可能比较熟悉对它化学成分的分析,如某一材料为Fe96.5%,C 0.4%,Ni1.8%或SiO2 61%, Al2O3 21%,CaO 10% ,FeO 4%等。
这是材料成分的化学分析。
一个物相是由化学成分和晶体结构两部分所决定的。
X射线的分析正是基于材料的晶体结构来测定物相的。
X射线物相分析的基本原理是什么呢?每一种结晶物质都有自己独特的晶体结构,即特定点阵类型、晶胞大小、原子的数目和原子在晶胞中的排列等。
因此,从布拉格公式和强度公式知道,当X射线通过晶体时,每一种结晶物质都有自己独特的衍射花样,它们的特征可以用各个反射晶面的晶面间距值d和反射线的强度来表征。
其中晶面网间距值d与晶胞的形状和大小有关,相对强度I则与质点的种类及其在晶胞中的位置有关。
衍射花样有两个用途:一是可以用来测定晶体的结构,这是比较复杂的;二是用来测定物相。
所以,任何一种结晶物质的衍射数据d和I是其晶体结构的必然反映,因而可以根据它们来鉴别结晶物质的物相,分析的思路将样品的衍射花样与已知标准物质的衍射花样进行比较从中找出与其相同者即可。
X射线物相分析方法有:定性分析——只确定样品的物相是什么?包括单相定性分析和多相定性分析定量分析——不仅确定物相的种类还要分析物相的含量。
二、单相定性分析利用X射线进行物相定性分析的一般步骤为:①用某一种实验方法获得待测试样的衍射花样;②计算并列出衍射花样中各衍射线的d值和相应的相对强度I值;③参考对比已知的资料鉴定出试样的物相。
1、标准物质的粉末衍射卡片标准物质的X射线衍射数据是X射线物相鉴定的基础。
为此,人们将世界上的成千上万种结晶物质进行衍射或照相,将它们的衍射花样收集起来。
由于底片和衍射图都难以保存,并且由于各人的实验的条件不同(如所使用的X射线波长不同),衍射花样的形态也有所不同,难以进行比较。
因此,通常国际上统一将这些衍射花样经过计算,换算成衍射线的面网间距d值和强度I,制成卡片进行保存。

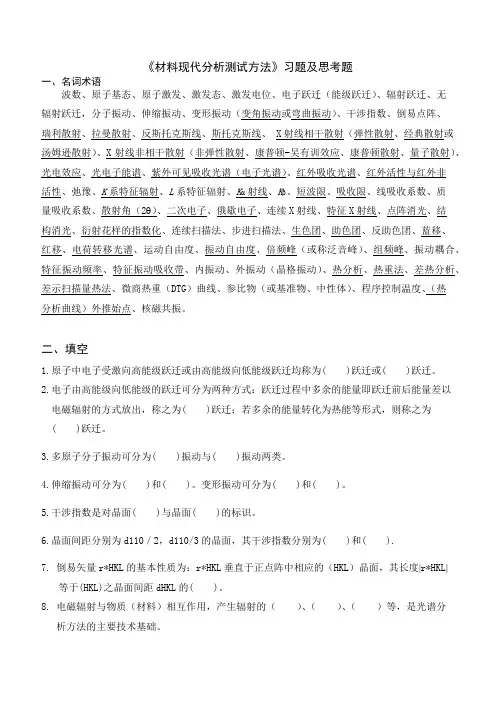

《材料现代分析测试方法》习题及思考题一、名词术语波数、原子基态、原子激发、激发态、激发电位、电子跃迁(能级跃迁)、辐射跃迁、无辐射跃迁,分子振动、伸缩振动、变形振动(变角振动或弯曲振动)、干涉指数、倒易点阵、瑞利散射、拉曼散射、反斯托克斯线、斯托克斯线、 X射线相干散射(弹性散射、经典散射或汤姆逊散射)、X射线非相干散射(非弹性散射、康普顿-吴有训效应、康普顿散射、量子散射)、光电效应、光电子能谱、紫外可见吸收光谱(电子光谱)、红外吸收光谱、红外活性与红外非活性、弛豫、K系特征辐射、L系特征辐射、Kα射线、Kβ、短波限、吸收限、线吸收系数、质量吸收系数、散射角(2θ)、二次电子、俄歇电子、连续X射线、特征X射线、点阵消光、结构消光、衍射花样的指数化、连续扫描法、步进扫描法、生色团、助色团、反助色团、蓝移、红移、电荷转移光谱、运动自由度、振动自由度、倍频峰(或称泛音峰)、组频峰、振动耦合、特征振动频率、特征振动吸收带、内振动、外振动(晶格振动)、热分析、热重法、差热分析、差示扫描量热法、微商热重(DTG)曲线、参比物(或基准物、中性体)、程序控制温度、(热分析曲线)外推始点、核磁共振。
二、填空1.原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为( )跃迁或( )跃迁。
2.电子由高能级向低能级的跃迁可分为两种方式:跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出,称之为( )跃迁;若多余的能量转化为热能等形式,则称之为( )跃迁。
3.多原子分子振动可分为( )振动与( )振动两类。
4.伸缩振动可分为( )和( )。
变形振动可分为( )和( )。
5.干涉指数是对晶面( )与晶面( )的标识。
6.晶面间距分别为d110/2,d110/3的晶面,其干涉指数分别为( )和( ).7. 倒易矢量r*HKL的基本性质为:r*HKL垂直于正点阵中相应的(HKL)晶面,其长度|r*HKL|等于(HKL)之晶面间距dHKL的( )。

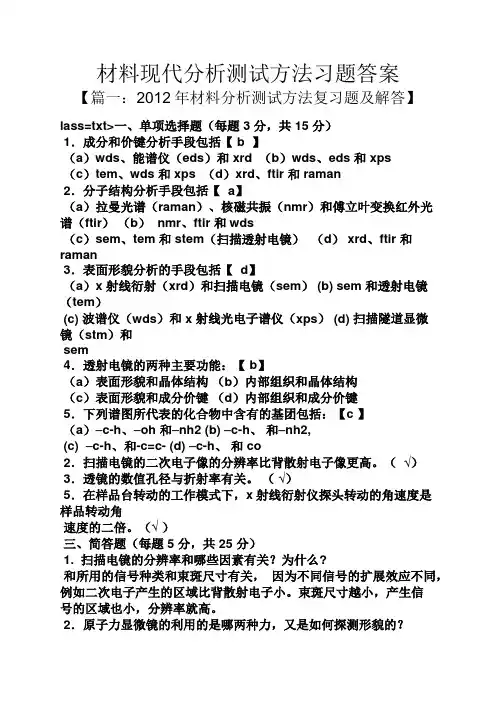

材料现代分析测试方法习题答案【篇一:2012年材料分析测试方法复习题及解答】lass=txt>一、单项选择题(每题 3 分,共 15 分)1.成分和价键分析手段包括【 b 】(a)wds、能谱仪(eds)和 xrd (b)wds、eds 和 xps(c)tem、wds 和 xps (d)xrd、ftir 和 raman2.分子结构分析手段包括【 a】(a)拉曼光谱(raman)、核磁共振(nmr)和傅立叶变换红外光谱(ftir)(b) nmr、ftir 和 wds(c)sem、tem 和 stem(扫描透射电镜)(d) xrd、ftir 和raman3.表面形貌分析的手段包括【 d】(a)x 射线衍射(xrd)和扫描电镜(sem) (b) sem 和透射电镜(tem)(c) 波谱仪(wds)和 x 射线光电子谱仪(xps) (d) 扫描隧道显微镜(stm)和sem4.透射电镜的两种主要功能:【 b】(a)表面形貌和晶体结构(b)内部组织和晶体结构(c)表面形貌和成分价键(d)内部组织和成分价键5.下列谱图所代表的化合物中含有的基团包括:【c 】(a)–c-h、–oh 和–nh2 (b) –c-h、和–nh2,(c) –c-h、和-c=c- (d) –c-h、和 co2.扫描电镜的二次电子像的分辨率比背散射电子像更高。
(√)3.透镜的数值孔径与折射率有关。
(√)5.在样品台转动的工作模式下,x射线衍射仪探头转动的角速度是样品转动角速度的二倍。
(√ )三、简答题(每题 5 分,共 25 分)1. 扫描电镜的分辨率和哪些因素有关?为什么?和所用的信号种类和束斑尺寸有关,因为不同信号的扩展效应不同,例如二次电子产生的区域比背散射电子小。
束斑尺寸越小,产生信号的区域也小,分辨率就高。
2.原子力显微镜的利用的是哪两种力,又是如何探测形貌的?范德华力和毛细力。
以上两种力可以作用在探针上,致使悬臂偏转,当针尖在样品上方扫描时,探测器可实时地检测悬臂的状态,并将其对应的表面形貌像显示纪录下来。

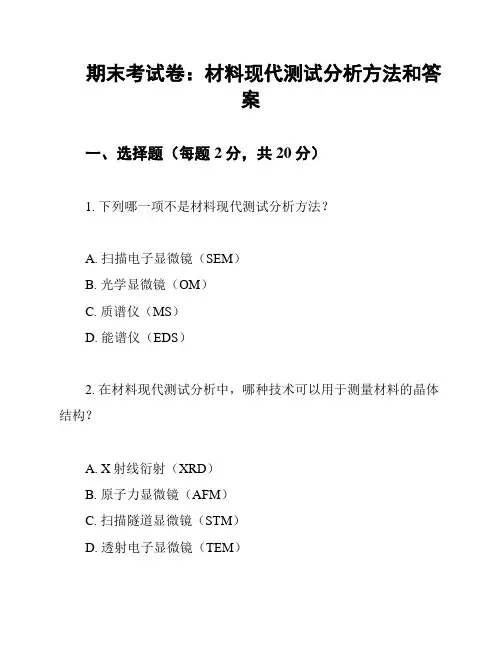

期末考试卷:材料现代测试分析方法和答案一、选择题(每题2分,共20分)1. 下列哪一项不是材料现代测试分析方法?A. 扫描电子显微镜(SEM)B. 光学显微镜(OM)C. 质谱仪(MS)D. 能谱仪(EDS)2. 在材料现代测试分析中,哪种技术可以用于测量材料的晶体结构?A. X射线衍射(XRD)B. 原子力显微镜(AFM)C. 扫描隧道显微镜(STM)D. 透射电子显微镜(TEM)3. 下列哪种测试方法主要用于分析材料的表面形貌?A. 扫描电子显微镜(SEM)B. 透射电子显微镜(TEM)C. 原子力显微镜(AFM)D. 光学显微镜(OM)4. 在材料现代测试分析中,哪种技术可以用于测量材料的磁性?A. 振动样品磁强计(VSM)B. 核磁共振(NMR)C. 红外光谱(IR)D. 紫外可见光谱(UV-Vis)5. 下列哪种测试方法可以同时提供材料表面形貌和成分信息?A. 扫描电子显微镜(SEM)B. 原子力显微镜(AFM)C. 能谱仪(EDS)D. 质谱仪(MS)二、填空题(每题2分,共20分)1. 扫描电子显微镜(SEM)是一种利用_____________来扫描样品表面,并通过_____________来获取样品信息的测试方法。
2. 透射电子显微镜(TEM)是一种利用_____________穿过样品,并通过_____________来观察样品内部结构的测试方法。
3. 原子力显微镜(AFM)是一种利用_____________与样品表面相互作用,并通过_____________来获取表面形貌和力学性质的测试方法。
4. 能谱仪(EDS)是一种利用_____________与样品相互作用,并通过_____________来分析样品成分的测试方法。
5. 振动样品磁强计(VSM)是一种利用_____________来测量样品磁性的测试方法。
三、简答题(每题10分,共30分)1. 请简要介绍扫描电子显微镜(SEM)的工作原理及其在材料测试中的应用。
现代化材料分析测试方法期末试题及解答试卷分析本试卷主要考察了现代化材料分析测试方法的基本概念、原理、技术及其应用。
试题涵盖了各种测试方法的特点、优缺点、适用范围以及相关设备的操作和维护等内容。
试题部分一、选择题(每题2分,共20分)1. 下列哪一项不属于材料分析测试方法的分类?A. 物理方法B. 化学方法C. 力学方法D. 生物学方法2. 扫描电子显微镜(SEM)的分辨率通常高于透射电子显微镜(TEM)。
其主要原因是?A. 加速电压更高B. 样品制备更简单C. 电磁透镜的放大倍数更大D. 信号采集方式更优越3. 在能谱分析中,能量色散谱(EDS)与波谱分析(WDS)的主要区别是什么?A. 能量分辨率不同B. 信号采集方式不同C. 检测元素种类不同D. 谱图形态不同4. 以下哪种测试方法可以同时获得材料的微观形貌和成分信息?A. X射线衍射B. 光学显微镜C. 扫描电子显微镜D. 原子力显微镜5. 某同学在使用X射线光电子能谱(XPS)进行分析时,发现获取的信号强度较低。
可能的原因是?A. 样品制备不充分B. 仪器灵敏度不够C. 加速电压设置不当D. 样品与仪器接触不良二、简答题(每题5分,共25分)6. 请简述透射电子显微镜(TEM)的工作原理及其在材料分析中的应用。
7. 什么是拉曼光谱?请列举其在材料分析中的应用。
8. 请简述原子力显微镜(AFM)的工作原理及其在材料分析中的优势。
三、论述题(每题10分,共30分)9. 论述能谱分析(EDS)在材料分析中的应用范围及其局限性。
10. 结合实际情况,论述现代化材料分析测试方法在科研和工业领域的应用前景。
答案部分一、选择题答案1. D2. D3. A4. C5. B二、简答题答案6. 透射电子显微镜(TEM)的工作原理是利用电子束透过样品,样品对电子束产生散射和吸收,形成衍射图样和吸收图像。
在材料分析中,TEM可以用于观察材料的微观结构、晶体学分析、相变研究等方面。

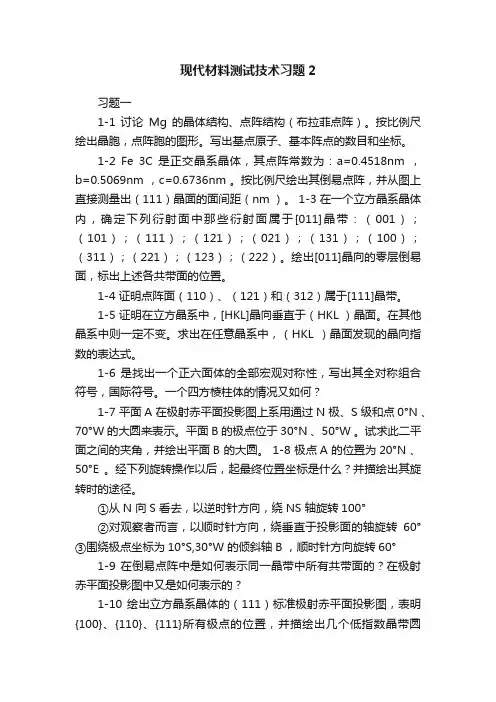

现代材料测试技术习题2习题一1-1 讨论Mg 的晶体结构、点阵结构(布拉菲点阵)。
按比例尺绘出晶胞,点阵胞的图形。
写出基点原子、基本阵点的数目和坐标。
1-2 Fe 3C 是正交晶系晶体,其点阵常数为:a=0.4518nm ,b=0.5069nm ,c=0.6736nm 。
按比例尺绘出其倒易点阵,并从图上直接测量出(111)晶面的面间距(nm )。
1-3 在一个立方晶系晶体内,确定下列衍射面中那些衍射面属于[011]晶带:(001);(101);(111);(121);(021);(131);(100);(311);(221);(123);(222)。
绘出[011]晶向的零层倒易面,标出上述各共带面的位置。
1-4 证明点阵面(110)、(121)和(312)属于[111]晶带。
1-5 证明在立方晶系中,[HKL]晶向垂直于(HKL )晶面。
在其他晶系中则一定不变。
求出在任意晶系中,(HKL )晶面发现的晶向指数的表达式。
1-6 是找出一个正六面体的全部宏观对称性,写出其全对称组合符号,国际符号。
一个四方棱柱体的情况又如何?1-7 平面A 在极射赤平面投影图上系用通过N 极、S 级和点0°N 、70°W 的大圆来表示。
平面B 的极点位于30°N 、50°W 。
试求此二平面之间的夹角,并绘出平面B 的大圆。
1-8 极点A 的位置为20°N 、50°E 。
经下列旋转操作以后,起最终位置坐标是什么?并描绘出其旋转时的途径。
①从N 向S 看去,以逆时针方向,绕NS 轴旋转100°②对观察者而言,以顺时针方向,绕垂直于投影面的轴旋转60°③围绕极点坐标为10°S,30°W 的倾斜轴B ,顺时针方向旋转60°1-9 在倒易点阵中是如何表示同一晶带中所有共带面的?在极射赤平面投影图中又是如何表示的?1-10 绘出立方晶系晶体的(111)标准极射赤平面投影图,表明{100}、{110}、{111}所有极点的位置,并描绘出几个低指数晶带圆(把属于同一晶带的晶带面的极点联结而成的大圆)。
期末考试卷:现代材料测试分析与答案第一部分:选择题1. 现代材料测试的目的是什么?- (A) 确定材料的性能和质量- (B) 提高材料生产效率- (C) 减少材料成本- (D) 扩大材料市场份额2. 下列哪种测试方法适合用于测量材料的硬度?- (A) 扫描电子显微镜(SEM)- (B) 热分析仪(TA)- (C) 冲击试验机- (D) 压痕硬度计3. 现代材料测试中,以下哪种测试方法可以用于分析材料的化学成分?- (A) 电子万能试验机- (B) X射线衍射仪(XRD)- (C) 热膨胀仪- (D) 电子探针显微镜(EPMA)4. 现代材料测试中,下列哪个测试方法适合用于测量材料的电学性能?- (A) 热分析仪(TA)- (B) 磁力显微镜- (C) 电子万能试验机- (D) 电阻计5. 现代材料测试中,以下哪种测试方法可以用于测量材料的疲劳寿命?- (A) 冲击试验机- (B) 热分析仪(TA)- (C) 电子探针显微镜(EPMA)- (D) 疲劳试验机第二部分:简答题1. 请简要说明现代材料测试的重要性和应用领域。
现代材料测试的重要性在于帮助确定材料的性能和质量,以确保材料符合设计和生产要求。
它在各个领域都有广泛的应用,例如材料科学、工程、制造业等。
通过测试,可以评估材料的力学性能、耐热性、耐腐蚀性等关键特性,从而指导材料的选择、设计和优化。
2. 请简要介绍现代材料测试中常用的非破坏性测试方法。
非破坏性测试是指在不破坏材料完整性的情况下,对材料进行性能评估和分析的方法。
常用的非破坏性测试方法包括超声波检测、X射线检测、磁粉检测、涡流检测等。
这些方法能够通过对材料的声波、电磁波等进行检测和分析,评估材料的内部缺陷、组织结构等特征。
3. 请简要说明现代材料测试中的质量控制和质量保证的概念和作用。
质量控制是指通过对材料进行测试和监控,以确保材料符合规定的质量要求。
它涉及到从材料采购、加工、生产到最终产品的全过程控制。

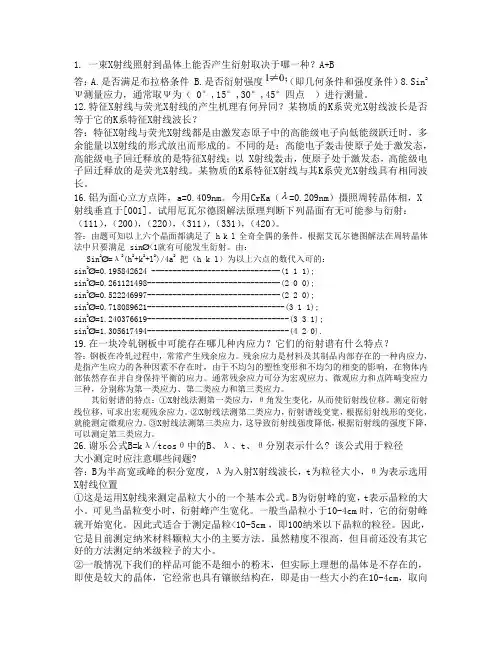

1. 一束X射线照射到晶体上能否产生衍射取决于哪一种?A+B答:A.是否满足布拉格条件 B.是否衍射强度(即几何条件和强度条件)8.Sin2Ψ测量应力,通常取Ψ为( 0°,15°,30°,45°四点)进行测量。
12.特征X射线与荧光X射线的产生机理有何异同?某物质的K系荧光X射线波长是否等于它的K系特征X射线波长?答:特征X射线与荧光X射线都是由激发态原子中的高能级电子向低能级跃迁时,多余能量以X射线的形式放出而形成的。
不同的是:高能电子轰击使原子处于激发态,高能级电子回迁释放的是特征X射线;以 X射线轰击,使原子处于激发态,高能级电子回迁释放的是荧光X射线。
某物质的K系特征X射线与其K系荧光X射线具有相同波长。
16.铝为面心立方点阵,a=0.409nm。
今用CrKa( =0.209nm)摄照周转晶体相,X 射线垂直于[001]。
试用厄瓦尔德图解法原理判断下列晶面有无可能参与衍射:(111),(200),(220),(311),(331),(420)。
答:由题可知以上六个晶面都满足了 h k l 全奇全偶的条件。
根据艾瓦尔德图解法在周转晶体法中只要满足 sinØ<1就有可能发生衍射。
由:Sin2Ø=λ2(h2+k2+l2)/4a2把(h k l)为以上六点的数代入可的:sin2Ø=0.195842624 ------------------------------(1 1 1);sin2Ø=0.261121498-------------------------------(2 0 0);sin2Ø=0.522246997-------------------------------(2 2 0);sin2Ø=0.718089621--------------------------------(3 1 1);sin2Ø=1.240376619---------------------------------(3 3 1);sin2Ø=1.305617494---------------------------------(4 2 0).19.在一块冷轧钢板中可能存在哪几种内应力?它们的衍射谱有什么特点?答:钢板在冷轧过程中,常常产生残余应力。

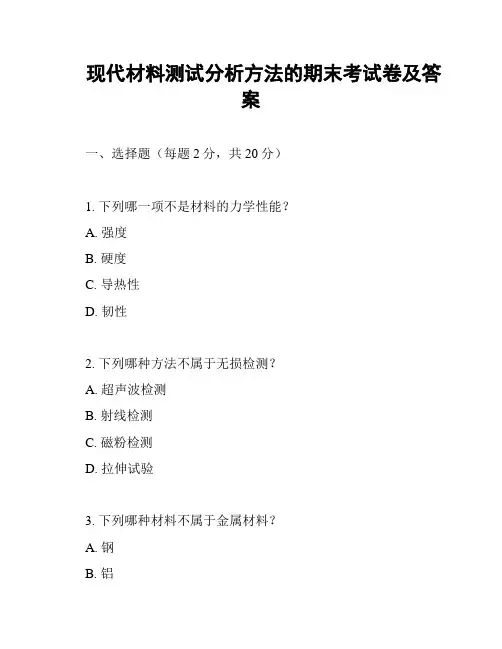

现代材料测试分析方法的期末考试卷及答案一、选择题(每题2分,共20分)1. 下列哪一项不是材料的力学性能?A. 强度B. 硬度C. 导热性D. 韧性2. 下列哪种方法不属于无损检测?A. 超声波检测B. 射线检测C. 磁粉检测D. 拉伸试验3. 下列哪种材料不属于金属材料?A. 钢B. 铝C. 陶瓷D. 铜4. 下列哪种方法不是用于测定材料硬度的方法?A. 布氏硬度试验B. 维氏硬度试验C. 里氏硬度试验D. 拉伸试验5. 下列哪种材料不属于高分子材料?A. 聚乙烯B. 聚丙烯C. 聚氯乙烯D. 钢6. 下列哪种方法不是用于测定材料熔点的 method?A. 示差扫描量热法B. 热重分析法C. 熔点测定仪D. 红外光谱法7. 下列哪种材料不属于复合材料?A. 碳纤维增强复合材料B. 玻璃纤维增强复合材料C. 陶瓷基复合材料D. 金属基复合材料8. 下列哪种方法不是用于材料表面处理的方法?A. 镀层B. 阳极氧化C. 喷涂D. 拉伸试验9. 下列哪种材料不属于电子陶瓷材料?A. 氧化铝B. 氧化锆C. 氮化硅D. 铜10. 下列哪种方法不是用于材料疲劳寿命测试的方法?A. 疲劳试验机B. 扫描电子显微镜C. 红外光谱法D. 超声波检测二、填空题(每题2分,共20分)1. 材料的____性能是指材料在受到外力作用时能够承受的最大应力,即材料的强度。
2. 无损检测是指在不破坏材料____的情况下,对其进行检测和评价的方法。
3. 金属材料的____性能是指材料在受到外力作用时能够承受的最大变形量,即材料的韧性。
4. 布氏硬度试验是通过在材料表面施加____N的力,用硬度计压头压入材料表面,测量压痕直径来确定材料的硬度。
5. 高分子材料是由长链____分子组成的材料,具有较高的分子量和较好的柔韧性。
6. 示差扫描量热法(DSC)是一种用于测定材料____的方法,通过测量样品在加热或冷却过程中的热量变化来确定材料的熔点。

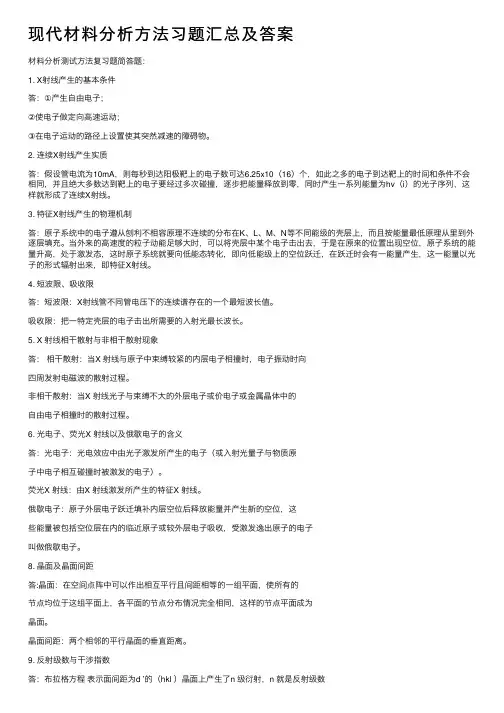

现代材料分析⽅法习题汇总及答案材料分析测试⽅法复习题简答题:1. X射线产⽣的基本条件答:①产⽣⾃由电⼦;②使电⼦做定向⾼速运动;③在电⼦运动的路径上设置使其突然减速的障碍物。
2. 连续X射线产⽣实质答:假设管电流为10mA,则每秒到达阳极靶上的电⼦数可达6.25x10(16)个,如此之多的电⼦到达靶上的时间和条件不会相同,并且绝⼤多数达到靶上的电⼦要经过多次碰撞,逐步把能量释放到零,同时产⽣⼀系列能量为hv(i)的光⼦序列,这样就形成了连续X射线。
3. 特征X射线产⽣的物理机制答:原⼦系统中的电⼦遵从刨利不相容原理不连续的分布在K、L、M、N等不同能级的壳层上,⽽且按能量最低原理从⾥到外逐层填充。
当外来的⾼速度的粒⼦动能⾜够⼤时,可以将壳层中某个电⼦击出去,于是在原来的位置出现空位,原⼦系统的能量升⾼,处于激发态,这时原⼦系统就要向低能态转化,即向低能级上的空位跃迁,在跃迁时会有⼀能量产⽣,这⼀能量以光⼦的形式辐射出来,即特征X射线。
4. 短波限、吸收限答:短波限:X射线管不同管电压下的连续谱存在的⼀个最短波长值。
吸收限:把⼀特定壳层的电⼦击出所需要的⼊射光最长波长。
5. X 射线相⼲散射与⾮相⼲散射现象答:相⼲散射:当X 射线与原⼦中束缚较紧的内层电⼦相撞时,电⼦振动时向四周发射电磁波的散射过程。
⾮相⼲散射:当X 射线光⼦与束缚不⼤的外层电⼦或价电⼦或⾦属晶体中的⾃由电⼦相撞时的散射过程。
6. 光电⼦、荧光X 射线以及俄歇电⼦的含义答:光电⼦:光电效应中由光⼦激发所产⽣的电⼦(或⼊射光量⼦与物质原⼦中电⼦相互碰撞时被激发的电⼦)。
荧光X 射线:由X 射线激发所产⽣的特征X 射线。
俄歇电⼦:原⼦外层电⼦跃迁填补内层空位后释放能量并产⽣新的空位,这些能量被包括空位层在内的临近原⼦或较外层电⼦吸收,受激发逸出原⼦的电⼦叫做俄歇电⼦。
8. 晶⾯及晶⾯间距答:晶⾯:在空间点阵中可以作出相互平⾏且间距相等的⼀组平⾯,使所有的节点均位于这组平⾯上,各平⾯的节点分布情况完全相同,这样的节点平⾯成为晶⾯。
期末考试试卷课程名称:材料现代分析技术 闭卷 A 卷 120分钟一、选择题(每小题2分,共20分)1、下列材料现代分析方法中能进行局部点的微结构分析的是( )A )X 射线衍射分析B )扫描电子显微镜C )透射电子显微镜D )热重分析法 2、X 射线衍射分析是近代材料微观结构与缺陷分析必不可少的重要手段之一,以下哪个选项不是X 射线衍射分析的应用 ( )A )晶体结构研究 B) 物相分析 C )精细结构研究 D )表面元素分析 3、X 射线管所产生的特征谱的波长受以下哪种因素所影响( )A )管电压 B) 管电流 C )阳极靶材的原子序数 D )电子电荷4、利用吸收限两边吸收系数相差十分悬殊的特点,可制作X 射线滤波片,滤波片材料是根据靶材元素确定的,根据滤波片材料选择规律,当阳极靶材料为元素Mo 时,选择的滤波片材料应该是下列选项中的( )A )FeB )CoC )NiD )Zr5、X 射线衍射定量分析中,如待测样品中含有多个物相,各相的质量吸收系数又不同,常常采用下列哪种方法( )A )外标法B )内标法C )参比强度法D )直接对比法6、透射电子显微镜成像系统中通常包含三级放大系统,下列选项中不是其三级放大系统的是( )A )物镜B )中间镜C )目镜D )投影镜7、利用透射电子显微镜观察纳米二氧化钛形态,通常采用下列哪种制样方法( )A )支持膜法 B) 超薄切片法 C )复型法 D )晶体减薄法8、扫描电子显微镜观察中,二次电子像的衬度主要受以下哪个因素所影响( )A )形貌B )成分C )电压D )电磁9、采用X 光电子能谱分析Be 的化学状态,根据影响其化学位移的规律,下列选项中Be 的1s 电子结合能排列正确的是( )A )BeO > BeF 2 > Be B) BeF 2 > Be > BeO C) BeF 2 > BeO > Be D) Be > BeF 2 > BeO 10、根据差热曲线方程,为了提高仪器的检测灵敏度,采用如下哪种方法( )二、填空题(每空1分,共20分) 1、X 射线管发出的X 射线,其波长并不相同,根据其波长变化的特点可分为 和 。
材料现代测试技术-期末复习题射线管主要由阳极,阴极,和窗口构成。
射线透过物质时产生的物理效应有:散射,光电效应,荧光辐射,俄歇效应。
3.德拜照相法中的底片安装方法有:正装,反装,和偏装三种。
射线物相分析方法分:定性分析和定量分析两种。
5.透射电子显微镜的分辨率主要受衍射效应和像差两因素影响。
7.电子探针包括波谱仪和能谱仪成分分析仪器。
8.扫描电子显微镜常用的信号是二次电子和背散射电子。
9.人眼的分辨率本领大约是:)10.扫描电镜用于成像的信号:二次电子和背散射电子,原理:光栅扫描,逐点成像。
的功能是:物相分析和组织分析(物相分析利用电子和晶体物质作用可发生衍射的特点;组织分析;利用电子波遵循阿贝成像原理):定性分析(或半定量分析),测温范围大。
DSC:定量分析,测温范围常在800℃以下。
13.放大倍数(扫描电镜):M=b/B(b:显像管电子束在荧光屏上的扫描幅度,通常固定不变;B:入射电子束在样品上的扫描幅度,通常以改变B来改变M)射线衍射分析方法中,应用最广泛、最普通的是衍射仪法。
15.透射电镜室应用透射电子来成像。
无机非金属材料大多数以多相、多组分的非导电材料,直到60年代初产生了离子轰击减薄法后,才使无机非金属材料的薄膜制备成为可能。
17.适合透射电镜观察的试样厚度小于200nm的对电子束“透明”的试样。
~18.扫描电镜是用不同信号成像时分辨率不同,分辨率最高的是二次电子成像。
19.在电子与固体物质相互作用中,从试样表面射出的电子有背散射电子,二次电子,俄歇电子。
20.影响红外光谱图中谱带位置的因素有诱导效应,键应力,氢键,物质状态。
1.电离能:在激发光源作用下,原子获得足够的能量就发生电离,电离所必须的能量称为电离能。
2.原子光谱分析技术:是利用原子在气体状态下发射或吸收特种辐射所产生的光谱进行元素定性和定量分析的一种分析技术。
3.X射线光电效应:当X射线的波长足够短时,其光子的能量就很大,以至能把原子中处于某一能级上的电子打出来,而它本身则被吸收,它的能量就传递给电子了,使之成为具有一定能量的光电子,并使原子处于高能的激发态。
现代材料分析测试技术试卷一、选择题(每题2分,共10分)1.以下哪种材料分析测试技术主要用于检测材料的结构和组成?– A. 透射电子显微镜(TEM)– B. X射线衍射(XRD)– C. 红外光谱(IR)– D. 质谱(MS)– E. 核磁共振(NMR)2.以下哪种材料分析测试技术主要用于测量材料的热性能?– A. 热重分析(TGA)– B. 差示扫描量热法(DSC)– C. 热膨胀系数测量(DIL)– D. 拉伸试验(Tensile Test)– E. 扫描电子显微镜(SEM)3.X射线衍射(XRD)用于材料表面形貌和结晶性质的测试,以下哪个选项是错的?– A. XRD可以检测材料的晶格常数– B. XRD可以检测材料的晶体结构– C. XRD可以检测材料的晶粒尺寸– D. XRD可以检测材料的组分含量– E. XRD可以检测材料的晶体缺陷4.红外光谱(IR)主要用于分析材料的哪些组成?– A. 表面形貌– B. 晶体结构– C. 晶粒尺寸– D. 分子结构– E. 晶体缺陷5.扫描电子显微镜(SEM)主要用于分析材料的哪些特性?– A. 表面形貌– B. 结晶性质– C. 力学性能– D. 导热性能– E. 弹性性能二、填空题(每题3分,共15分)1.热重分析(TGA)是一种通过测量材料在______________条件下的质量变化,来分析材料的热性能的测试技术。
2.______________是指材料在受外力作用下发生形状、体积或尺寸的改变。
3.扫描电子显微镜(SEM)可以得到材料的______________形貌。
4.透射电子显微镜(TEM)主要用于观察材料的______________。
5.扫描电子显微镜(SEM)主要用于观察材料的______________。
三、简答题(每题10分,共10分)1.简述透射电子显微镜(TEM)的工作原理以及应用领域。
答:透射电子显微镜(TEM)是一种通过射线电子透射来观察材料的高分辨率显微镜。
现代材料分析测试题答案一、选择题1. 材料的力学性能主要包括哪些方面?A. 硬度和韧性B. 强度和塑性C. 韧性和导电性D. 硬度和导热性答案:B2. 扫描电子显微镜(SEM)的主要优点是什么?A. 可以观察活细胞B. 可以获得元素的化学成分信息C. 可以进行大范围的形貌观察D. 分辨率高于透射电子显微镜答案:B3. 差示扫描量热法(DSC)主要用于测量材料的哪些特性?A. 热导率和比热容B. 相变温度和焓变C. 热膨胀系数和热稳定性D. 热分解温度和质量损失答案:B4. X射线衍射(XRD)技术主要用于分析材料的哪些方面?A. 晶体结构和晶格常数B. 表面形貌和元素分布C. 化学成分和热性能D. 力学性能和电学性能答案:A5. 拉曼光谱是一种非破坏性的分析手段,它主要用于分析材料的哪些特性?A. 晶体缺陷和杂质含量B. 分子结构和化学键振动C. 热稳定性和耐腐蚀性D. 电导率和磁性质答案:B二、填空题1. 材料的硬度是指材料抵抗__________的能力,而韧性是指材料在受到冲击或载荷作用时抵抗__________的能力。
答案:硬度;断裂2. 原子力显微镜(AFM)能够达到的横向分辨率可以达到__________,这使得它能够观察到单个原子或分子的结构。
答案:纳米级3. 动态机械分析(DMA)是一种用于测量材料在动态载荷下的__________和__________的分析技术。
答案:模量;阻尼4. 红外光谱(FTIR)可以用于分析材料中的__________和__________,从而获得材料的化学组成和结构信息。
答案:官能团;化学键5. 紫外-可见光谱(UV-Vis)主要用于分析材料的__________和__________,这对于研究材料的光学性质非常重要。
答案:吸收光谱;反射光谱三、简答题1. 简述材料的疲劳性能及其对工程应用的重要性。
答:材料的疲劳性能是指材料在循环载荷作用下抵抗裂纹形成和扩展的能力。
现代材料测试技术作业第一章X射线衍射分析一、填空题1、X射线从本质上说,和无线电波、可见光、γ射线一样,也是一种。
2、尽管衍射花样可以千变万化,但是它们的基本要素只有三个:即、、。
3、在X射线衍射仪法中,对X射线光源要有一个基本的要求,简单地说,对光源的基本要求是、、。
4、利用吸收限两边相差十分悬殊的特点,可制作滤波片。
5、测量X射线衍射线峰位的方法有六种,它们分别是、、、、、。
6、X射线衍射定性分析中主要的检索索引的方法有三种,它们分别是、、。
7、特征X射线产生的根本原因是。
8、X射线衍射定性分析中主要的检索索引的方法有三种,它们分别是、和字顺索引。
9、X射线衍射仪探测器的扫描方式可分、、三种。
10、实验证明,X射线管阳极靶发射出的X射线谱可分为两类:和11、当X射线穿过物质时,由于受到散射,光电效应等的影响,强度会减弱,这种现象称为。
12、用于X射线衍射仪的探测器主要有、、、,其中和应用较为普遍。
13、X射线在近代科学和工艺上的应用主要有、、三个方面14、X射线管阳极靶发射出的X射线谱分为两类、。
15、当X射线照射到物体上时,一部分光子由于和原子碰撞而改变了前进的方向,造成散射线;另一部分光子可能被原子吸收,产生;再有部分光子的能量可能在与原子碰撞过程中传递给了原子,成为。
二、名词解释X-射线的吸收、连续x射线谱、特征x射线谱、相干散射、非相干散射、荧光辐射、光电效应、俄歇电子、质量吸收系数、吸收限、X-射线的衰减三、问答与计算1、某晶体粉末样品的XRD数据如下,请按Hanawalt法和Fink法分别列出其所有可能的检索组。
2、产生特征X射线的根本原因是什么3、简述特征X-射线谱的特点。
4、推导布拉格公式,画出示意图。
5、回答X射线连续光谱产生的机理。
6、简述以阴极射线的方式获得X射线所必须具备的条件。
7、简述连续X射线谱的特征8. x射线衍射仪对x光源的要求、光源单色化的方法9. 测角仪的调整要求10. 测角仪的工作原理以及各狭缝作用11. 哈纳瓦特与芬克索引的规则12. 定性物相分析的注意事项电子显微分析部分(第2、3、4章)一、填空题1、电子显微分析是利用聚焦电子束与试样物质相互作用产生的各种物理信号,分析试样物质的、和。
现代材料检测技术试题及答案第一章1. X 射线学有几个分支每个分支的研究对象是什么2. 分析下列荧光辐射产生的可能性,为什么 (1)用CuK αX 射线激发CuK α荧光辐射; (2)用CuK βX 射线激发CuK α荧光辐射; (3)用CuK αX 射线激发CuL α荧光辐射。
3. 什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”、“发射谱”、“吸收谱”4. X 射线的本质是什么它与可见光、紫外线等电磁波的主要区别何在用哪些物理量描述它5. 产生X 射线需具备什么条件6. Ⅹ射线具有波粒二象性,其微粒性和波动性分别表现在哪些现象中7. 计算当管电压为50 kv 时,电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
8. 特征X 射线与荧光X 射线的产生机理有何异同某物质的K 系荧光X 射线波长是否等于它的K 系特征X射线波长 9. 连续谱是怎样产生的其短波限VeV hc 31024.1⨯==λ与某物质的吸收限kk kV eV hc 31024.1⨯==λ有何不同(V 和V K 以kv 为单位) 10. Ⅹ射线与物质有哪些相互作用规律如何对x 射线分析有何影响反冲电子、光电子和俄歇电子有何不同11. 试计算当管压为50kv 时,Ⅹ射线管中电子击靶时的速度和动能,以及所发射的连续谱的短波限和光子的最大能量是多少12. 为什么会出现吸收限K 吸收限为什么只有一个而L 吸收限有三个当激发X 系荧光Ⅹ射线时,能否伴生L 系当L 系激发时能否伴生K 系13. 已知钼的λK α=0.71?,铁的λK α=1.93?及钴的λK α=1.79?,试求光子的频率和能量。
试计算钼的K激发电压,已知钼的λK =0.619?。
已知钴的K 激发电压V K =7.71kv ,试求其λK 。
14. X 射线实验室用防护铅屏厚度通常至少为lmm ,试计算这种铅屏对CuK α、MoK α辐射的透射系数各为多少15. 如果用1mm 厚的铅作防护屏,试求Cr K α和Mo K α的穿透系数。
. ... ..现代材料测试技术复习第一部分填空题:1、X射线从本质上说,和无线电波、可见光、γ射线一样,也是一种电磁波。
2、尽管衍射花样可以千变万化,但是它们的基本要素只有三个:即衍射线的峰位、线形、强度。
3、在X射线衍射仪法中,对X射线光源要有一个基本的要求,简单地说,对光源的基本要稳定、强度大、光谱纯洁。
4、利用吸收限两边质量吸收系数相差十分悬殊的特点,可制作滤波片。
5、测量X射线衍射线峰位的方法有七种,它们分别是7/8高度法、峰巅法、切线法、弦中点法、中线峰法、重心法、抛物线法。
6、X射线衍射定性分析中主要的检索索引的方法有三种,它们分别是哈那瓦尔特索引、芬克索引、字顺索引。
7、特征X射线产生的根本原因是原子层电子的跃迁。
8、X射线衍射仪探测器的扫描方式可分连续扫描、步进扫描、跳跃步进扫描三种。
9、实验证明,X射线管阳极靶发射出的X射线谱可分为两类:连续X射线光谱和特征X射线光谱。
10、当X射线穿过物质时,由于受到散射,光电效应等的影响,强度会减弱,这种现象称为X射线的衰减。
11、用于X射线衍射仪的探测器主要有盖革-弥勒计数管、闪烁计数管、正比计数管、固体计数管,其中闪烁计数管和正比计数管应用较为普遍。
12、光源单色化的方法:试推导布拉格方程,解释方程中各符号的意义并说明布拉格方程的应用名词解释1、X-射线的衰减:当X射线穿过物质时,由于受到散射,光电效应等的影响,强度会减弱,这种现象称为X-射线的吸收。
2、短波限:电子一次碰撞中全部能量转化为光量子,此光量子的波长3、吸收限:物质对电磁辐射的吸收随辐射频率的增大而增加至某一限度即骤然增大,称吸收限。
吸收限:引起原子层电子跃迁的最低能量。
4、吸收限电子--hv 最长波长与原子序数有关5、短波限 hv--电子最短波长与管电压有关6、X射线:波长很短的电磁波7、特征X射线:是具有特定波长的X射线,也称单色X射线。
8、连续X射线:是具有连续变化波长的X射线,也称多色X射线。
9、荧光X射线:当入射的X射线光量子的能量足够大时,可以将原子层电子击出,被打掉了层的受激原子将发生外层电子向层跃迁的过程,同时辐射出波长严格一定的特征X射线10、二次特征辐射:利用X射线激发作用而产生的新的特征谱线11、Ka辐射:电子由L层向K层跃迁辐射出的K系特征谱线12、相干辐射:X射线通过物质时在入射电场的作用下,物质原子中的电子将被迫围绕其平衡位置振动,同时向四周辐射出与入射X射线波长相同的散射X射线,称之为经典散射。
由于散射波与入射波的频率或波长相同,位相差恒定,在同一方向上各散射波符合相干条件,称为相干散射13、非相干辐射:散射位相与入射波位相之间不存在固定关系,故这种散射是不相干的14、俄歇电子:原子中一个K层电子被激发出以后,L层的一个电子跃迁入K层填补空白,剩下的能量不是以辐射15、原子散射因子:为评价原子散射本领引入系数f (f≤E),称系数f为原子散射因子。
他是考虑了各个电子散射波的位相差之后原子中所有电子散射波合成的结果16、结构因子:定量表征原子排布以及原子种类对衍射强度影响规律的参数,即晶体结构对衍射强度的影响17、多重性因素:同一晶面族{ hkl}中的等同晶面数18、系统消光:原子在晶体中位置不同或种类不同引起某些方向上衍射线消失的现象简答与计算1、某晶体粉末样品的XRD数据如下,请按Hanawalt法和Fink法分别列出其所有可能的检索组。
d 4.27 3.86 3.54 3.32 2.98 2.67 2.54 2.43 2.23I/I0 10 40 8 6 100 10 90 65 8d 2.16 2.07 1.84 1.75 1.54 1.38 1.26 1.18 1.06I/I0 2 85 5 70 15 35 2 20 1按强度; 2.98 >2.54 >2.07 >1.75>2.43 >3.86 >1.38 >1.18Hanawalt索引:A:2.98 2.54 2.07 1.75 2.43 3.86 1.38 1.18B:2.54 2.98 2.07 1.75 2.43 3.86 1.38 1.18C:2.07 2.98 2.54 1.75 2.43 3.86 1.38 1.18D: 1.75 2.98 2.54 2.07 2.43 3.86 1.38 1.18按d值:3.86 >2.98> 2.54 >2.43 >2.07 >1.75> 1.38> 1.18Fink索引:A: 2.98 2.54 2.43 2.07 1.75 1.38 1.18 3.86B: 2.54 2.43 2.07 1.75 1.38 1.18 3.86 2.98C: 2.43 2.07 1.75 1.38 1.18 3.86 2.98 2.54D: 2.07 1.75 1.38 1.18 3.86 2.98 2.54 2.43简答题:1. X射线产生的基本条件(1)产生自由电子的电子源;(2)设置自由电子撞击靶子,用以产生X射线;(3)施加在阳极和阴极间的高压,用以加速自由电子极靶方向加速运动;(4)将阴阳极封闭在小于133.3*10^-6Pa高真空中,保持两极纯洁。
2. 产生特征X射线的根本原因是什么?层电子跃迁:阴极发出的电子动能足够大,轰击靶,使靶原子中的某个层电子打出,使它脱离原来的能级,致使靶原子处于受激态。
此时,原子中较高能级上的电子自发跃迁到该层空位上,多余的能量变为X射线辐射出。
由于任一原子各个能级间的能量差值都是某些不连续的确定值,该差值转变为X射线的波长必为确定值,即产生特征X射线。
3、简述特征X-射线谱的特点。
特征X-射线谱有称作标识射线,它具有特定的波长,且波长取决于阳极靶元素的原子序数。
4、推导布拉格公式,画出示意图。
课本14假设:1)晶体视为许多相互平行且d相等的原子面2)X射线可照射各原子面3)入射线、反射线均视为平行光一束波长为λ的平行X射线以θ照射晶体中晶面指数为(hkl)的各原子面,各原子面产生反射。
当Ⅹ射线照射到晶体上时,考虑一层原子面上散射Ⅹ射线的干涉。
当Ⅹ射线以θ角入射到原子面并以θ角散射时,相距为a的两原子散射x射的光程差为:即是说,当入射角与散射角相等时,一层原子面上所有散射波干涉将会加强。
与可见光的反射定律相类似,Ⅹ射线从一层原子面呈镜面反射的方向,就是散射线干涉加强的方向,因此,常将这种散射称从晶面反射。
x 射线有强的穿透能力,在x 射线作用下晶体的散射线来自若干层原子面,除同一层原子面的散射线互相干涉外,各原子面的散射线之间还要互相干涉。
这里任取两相邻原子面的散射波的干涉来讨论。
过D 点分别向入射线和反射线作垂线,则AD 之前和CD 之后两束射线的光程相同,它们的程差为=AB+BC =2dsin θ。
当光程差等于波长的整数倍时,相邻原子面散射波干涉加强,即干涉加强条件为:λθn d =sin 2——布拉格方程 n 为反射级数其中d :晶面间距 θ:入射线与晶面的夹角 n:为整数,称为反射级数 λ:波长布拉格方程是X 射线衍射分布中最重要的基础公式,它形式简单,能够说明衍射的基本关系,所以应用非常广泛。
从实验角度可归结为两方面的应用:布拉格方程的应用:利用已知波长的特征X 射线,通过测量θ角,可以计算出晶面间距 d ,分析结构。
利用已知晶面间距d 的晶体,通过测量θ角,从而计算出未知X 射线的波长6 X 射线衍射试验有哪些方法,他们各有哪些应用劳埃法:用于测定晶体的取向。
转动晶体法:主要用来测定单晶式样的晶胞常数。
粉晶照相法:主要用于测定晶体结构,进行物相分析,定量分析,精确测定晶体的点阵参数以及材料的应力结构,晶粒大小的测定等。
(P25德拜照相机:底片的安装方式按圆筒底片开口处所在位置的不同,分为三种:正装法、反装法、不对称装法。
)衍射仪法。
7 总结简单点阵、底心点阵、体心点阵、面心点阵衍射线的系统消光规律简单点阵:该种点阵其结构因数与hkl 无关,即hkl 为任意整数时均能产生衍射,Fhkl=fa 。
底心点阵:只有当h 、k 全为奇数或全为偶数时才能产生衍射。
体心点阵:当h+k+l=奇数时,F=0,即该晶面的散射强度为0,这些晶面的衍射不可能出现。
当h+k+l=偶数时,F=2f 即体心点阵只有指数之和为偶数的晶面可产生衍射。
面心点阵:当hkl 全为奇数或全为偶数时,F=4f ;当hkl 为奇偶混杂时F=0。
9 X 射线衍射进行物像定性分析和定量分析的依据是啥,x 射线粉末衍射法物像定性分析过程。
X 射线粉末衍射仪法物相定量分析方法定性分析依据:任何一种物质都具有特定的晶体结构。
在一定波长的X 射线照射下,每种晶体物质都给出自己特有的衍射花样,每一种物质和他的衍射花样都是一一对应的,不可能有两种物质给出完全相同的衍射花样。
如果在试样中存在两种以上不同结构的物质时,每种物质所特有的花样不变,多相试样的衍射花样只是由他所含物质的衍射花样机械叠加而成分析过程:1 通过试验获得衍射花样2计算面间距d 值和测定相对强度I /I1(I1为最强线的强度)值定性分析以2θ<90的衍射线为最要依据定量分析依据:各相的衍射线强度随该相含量的增加而提高,由于各物相对X 射线的吸收不同,使得“强度”并不正比于“含量”,而需加以修正方法:外标发 标发 K 值发 直接比较法10 回答X 射线连续光谱产生的机理。
当X 射线管中高速电子和阳极靶碰撞时,产生极大的速度变化,就要辐射出电磁波。
由于大量电子轰击阳极靶的时间和条件不完全相同,辐射出的电磁波具有各种不同波长,因而形成了连续X 射线谱。
11 简述连续X 射线谱的特征(1)当增加X 射线管时,各种波长射线的相对强度一致增高,最大强度波长λm 和短波线λo 变小;(2)当管压保持恒定,增加管流是,各种波长的X 射线相对强度一致增高,但λm 和λo 数值大小不变;(3)当改变阳极靶元素时,各种波长的相对强度随靶元素的原子序数增加。
12 短波限:X 射线管不同管电压下的连续谱存在的一个最短波长值。
吸收限:把一特定壳层的电子击出所需要的入射光最长波长。
13. X 射线相干散射与非相干散射现象相干散射:当X 射线与原子中束缚较紧的层电子相撞时,电子振动时向四周发射电磁波的散射过程。
非相干散射:当X 射线光子与束缚不大的外层电子或价电子或金属晶体中的自由电子相撞时的散射过程。
6. 光电子、荧光X 射线以及俄歇电子的含义光电子:光电效应中由光子激发所产生的电子(或入射光量子与物质原子中电子相互碰撞时被激发的电子)。
荧光X 射线:由X 射线激发所产生的特征X 射线。
