雨污分流工程技术工程设计方案
1.1设计程序
雨污分流工程设计文件编制可分为可行性研究、分项工程立项项目建议书、初步设计和施工图设计四个阶段。编制深度及格式参见《市政公用工程设计文件编制深度规定》（中华人民共和国建设部2004年）中相关规定及项目建设主管部门的具体要求。
1.2 设计原则
1.2.1 贯彻执行国家关于环境保护的政策、法规及其他相关方面的规范及标准。
1.2.2 依据相关规划，合理确定污水收集系统规模，做到社会效益、环境效益和经济效益的统一。
1.2.3 详尽调查现有地下各种管线，确保施工、运行和维护的安全。
1.2.4选择工艺先进、施工方便、开挖量小的施工工艺和方法，减少施工对城市环境造成的影响。推行标准化设计和
施工。
1.2.5 污水主次干管设计应在相关规划指导下，统筹考虑上游道路周边地块污水的接入及与下游污水系统标高衔接的要求，强化污水管网的系统性。
1.2.6 管材应综合比选，确保安全、适用、经济，便于运行管理，同时有利于加快工程进度，缩短工期。
1.2.7 尽可能利用现有的排水设施，降低工程造价。
1.2.8 泵站选址和设计力求节省土地、减少土方量，节省投资及常年运行费用，减少对周边环境的影响。
1.2.9 建（构）筑物设计力求美观大方，简捷明快，与周边的建筑风格及环境相协调。
1.2.10 结合城市地下管线信息化建设，采用现代化技术手段，实现系统控制及管理。
1.3 工程设计图
1.3.1 总体布局图
宜采用1:10000或1:5000制图。
1.3.2 道路及街巷设计平面图
宜采用1:1000、1:500或1: 250制图，应附有地形图及综合地下管线图。
1.3.3 片区设计平面图
宜采用1:500或1:250制图，应附有地形图及地下管线图。
1.4 污水量计算
1.4.1 居住小区污水量测算
（1）根据现状用水量测算
由自来水公司提供设计范围内的现状用水量数据，污水量按用水量的90％考虑，地下水渗入量按上述污水量的10％考虑，由此计算出污水总量。
（2）根据用水定额测算
用水定额法测算片区污水量可按以下公式计算： ()1000/1αψ+??=nq Q
式中：
Q ——污水总量（m 3/d ）；
n ——人数（人）；
q ——综合生活用水定额，平均日综合生活用水定额取280L/人·d；
ψ——污水排放系数，取0.9；
α——地下水渗入量，取10％。
以用水定额进行初步计算后，以现状用水作为校核，并最终确定合理的污水量。
1.4.2污水主次干管污水量测算
结合最新《南京市城市总体规划》、各行政区总体规划及控制性详细规划，采用城市单位建设用地用水量指标进行测算。
城市单位建设用地用水量指标（最高日）
给水日变化系数采用1.1。
污水排放系数取0.8~0.9。
地下水渗入量取10％。
1.5 现状设施利用
1.1.1雨污分流改造工程实施后，原则上现状截流管及截流泵站不再承担截流合流污水的功能，原合流截流泵站宜作为初期雨水的截流泵站。
1.1.2对现状截流管道进行清疏改造，以解决雨污分流改造时的过渡和远期初期雨水截流问题。对于部分高程、管径
满足要求的截流管道也可改造为污水管，同时应由CCTV检测，在确认满足功能要求的基础上，加以利用。
1.6 污水主次干管工程设计
1.6.1 充分考虑与远期服务范围的污水管道衔接，统筹街巷、片区污水管的设计，有利于工程的分期实施。
1.6.2 与道路建设或改造同步进行，避免再次开挖。对交通影响较大、地下现状管线较多、不具备开挖条件的主干道污水管采用顶管等施工方式，尽可能减小对周边环境和交通等的影响。
污水管道埋设原则上禁止采用“拉管”工艺；采用顶管工艺施工的污水主次干管，管径原则上不小于1000 mm ；若遇特殊情况，应充分论证，并报相关部门批准后方可实施。
1.6.3污水主次干管在满足理论计算污水量排放及管道不淤流速的基础上适当增加管径。
1.6.4道路沿线根据具体情况须为片区预留污水支管，以方便其污水接入。
做好道路沿线建筑物污水源和污水性质的调查和污水
雨污分流管网工程施工组织设计
目录 第一章总体概述 (1) 第一节工程概况 (1) 一、项目名称 (1) 二、建设地点 (1) 三、工程规模 (1) 四、计划工期 (1) 第二节施工部署 (1) 一、施工部署原则 (1) 二、施工总体安排 (1) 第三节施工前期准备 (30) 一、工程技术准备 (3) 二、施工现场准备 (4) 三、劳动力准备 (4) 四、现场管理准备 (5) 五、作业条件准备 (5) 第二章施工重点难点分析及解决方案 (6) 第一节工程特点及施工重点难点分析 (6) 第二节针对本工程特点、重点和难点的解决措施、方案 (6) 一、确保工程工期的措施 (6) 二、邻近建筑物和地下管线的保护措施 (7) 三、管沟开挖的支护措施 (8)
第三章主要施工方法、施工方案 (13) 一、施工流程 (13) 二、施工准备 (13) 三、河道开挖施工方案 (13) 四、井位、沟槽开挖施工 (15) 五、钢板桩支护施工 (15) 六、基础松木桩打设施工 (17) 七、现浇混凝土渠道施工 (17) 八、管道运输及进场堆放 (19) 九、管道铺设施工 (20) 十、井室砌筑施工 (22) 十一、闭水试验 (23) 十二、沟槽回填施工 (24) 第四章机械设备、劳动力投入计划及保证措施 (25) 第一节机械设备投入计划及保证措施 (25) 一、机械设备投入计划 (25) 二、保证措施 (26) 第二节劳动力投入计划及保证措施 (27) 一、劳动力投入计划 (27) 二、保证措施 (27) 第五章施工进度计划及保证措施 (29) 一、关健线路施工工期的控制方法 (29) 二、施工进度计划具体化，保证施工工期 (29)
雨污分流改造工程与各方协调的解决方案 i.总则 “业主满意”是我司的质量方针，项目经理部全体人员应树立“业主是上帝”的思想观念，把业主期望的工期和工程质量作为核心，为业主建造一流的产品，让业主满意。 “监理”是工程质量的监督者，我司将在现场监理工程师的监督下，对监理工程师提出的问题及时整改，质量方面精益求精，把本工程建设成为“精品”。 ii.协调工作内容如下： 1.与业主协调配合 项目经理的外部关系中，最主要的是处理好与业主的关系，项目经理部全体人员确认“业主是顾客、是上帝”的观念，把业主期望的工期和工程质量作为核心，为业主建造一流的产品，让业主满意。 定期向业主提供工程进度报告。 为保证项目的顺利建设，应积极与业主交流汇报，主动为业主排忧解难，想业主所想，急业主所急，和业主融洽相处。 经常核实项目建设的施工范围是否与签定的标书与图纸一致。发现有不符的及时查找原因，并请业主与监理核实和签证。
2.与监理单位工作的协调 在施工全过程中，严格按照经发包方及监理师批准的“施工组织设计”进行对施工单位的质量管理。在自检、交接检、专检三级内部检验的基础，接受监理师的验收和检查，并按照监理要求，予以整改。 贯彻质量控制、检查、管理制度，并据此进行检查，确保产品达到合格。 所有进入现场使用的成品、半成品、设备、材料、器具、均主动和监理师提交产品合格证或质保书，使用前需进行物理化学试验检测的材料，主动递交检测结果报告，使所使用的材料、设备不给工程造成浪费。 按部位或分项、工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的准则，使监理师能顺利开展工作。对可能出现的工作意见不一的情况。遵循“先执行监理的指导后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。 3.与设计单位的协调配合 我们与设计院联系，进一步了解设计意图及工程要求，根据设计意图提出我们的施工实施方案。向设计单位提交的施工方案中，包括施工可能出现的各种情况，协助设计院完善施工图设计。 参加施工图会审，提出建议，完善设计内容和设备物资
雨污分流施工方案与技术措施 沟 槽 开 挖 编制人： 审核人： 批准人： 南京金固建设（集团）有限公司 二0一七年十一月
目录 第一章、工程概况 (3) 第二章、施工总体部署 (4) 第一节总体施工目标 (4) 第二节项目组织机构设置 (5) 第三节施工平面布置 (5) 第三章、分部分项工程施工方案 (6) 第一节、总体测量、放样 (6) 第二节、拆除工程 (6) 第三节、污水管道工程 (6) 一、沟槽土方开挖 (6) 二、管道基础垫层 (7) 三、管道铺设 (8) 四、检查井 (8) 第四节、路面工程 (9) 一、水泥砼路面 (9) 3）沥青路面施工 (12)
第一章工程概况 一、工程概况 本工程为鼓楼区外金川河流域幕府西路地区雨污分流工程设计施工总承包（EPC），江边110KV变电站、金大加油站、联邦车业集团、铁路园林公司、新联制冷公司、南京水电段35KV变电所、中石化加油站等雨污分流工程.片区内以雨水管线为主.本次工程主要对片区西侧污水进行收集，新建一套污水管.同时，根据CCTV检测结果对片区内破损及坍塌的雨水管进行原位更换.片区雨污水接入幕府西路现状市政排水管网，污水管坡度3‰，雨水管坡度3‰，材质HDPE缠绕管. 二、工程招标范围 江边110KV变电站、金大加油站、联邦车业集团、铁路园林公司、新联制冷公司、南京水电段35KV变电所、中石化加油站等雨污分流工程 三、编制依据 1、南京市市政设计研究院有限责任公司设计的秦淮区外秦淮河流域中华门外片区雨污分流工程施工图； 2、招标人提供的招标文件. 3、国家、省市和地方现行施工验收规范、标准、强制性条文. 4、工程相关的法律、法规性文件. 5、本公司内部管理规定、文件. 6、工程地理位置、交通和现场情况的相关信息. 7、本公司类似工程积累的施工经验. 四、水文、气象
第一章编制综合说明 令狐采学 一、编制说明 雨污分流项目工程施工组织设计是招标投标过程中的竞标文件之一，也是我公司今后用以指导本工程施工全过程各项生产活动的综合性文件。 1、认真贯彻国家工程建设的各项方针和政策，严格执行工程建设程序。 2、遵循建筑施工工艺及其技术规范，坚持合理的施工程序，采用流水施工方法和工程网络计划技术。 3、充分利用现有的施工机械和设备，扩大机械化施工范围，不断改善劳动条件。 4、严格控制工程质量，确保安全施工，合理安排工期，尽量降低工程成本。 在施工中，我们本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及现场监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定环保措施，控制噪音及杜绝各种污染；制定安全生产
措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。 二、编制依据 本施工组织设计严格按照施工组织设计编制原则,并以下面所列文件为编制依据组织编写的。 1、南湖西街头小区雨污分流工程BNJ101190-01SG工程招标文件； 2、根据工程招标答疑纪要、修改通知和编标说明； 3、南湖西街头小区雨污分流工程BNJ101190-01SG项目工程设计图纸； 4、按照现行的施工规范、操作规程和质量验收标准； 5、现行国家有关建筑施工技术、质量、安全规程和规定； 6、我公司历年积累的有关施工的经验资料； 7、根据本工程特点，施工现场环境、自然条件等。 三、本次投标的施工目标 1、工程质量：符合国家质量验收标准 2、工程工期：甲方要求工期45天。 3、安全生产：无重大伤亡事故，杜绝发生火灾事故，按“一标三规范”达到“五无” 工地标准即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。

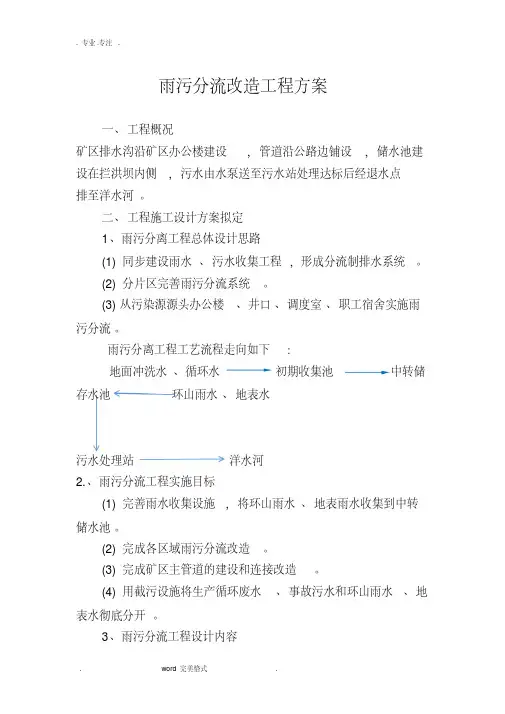

雨污分流改造工程方案 一、工程概况 矿区排水沟沿矿区办公楼建设，管道沿公路边铺设，储水池建设在拦洪坝内侧，污水由水泵送至污水站处理达标后经退水点排至洋水河。 二、工程施工设计方案拟定 1、雨污分离工程总体设计思路 (1) 同步建设雨水、污水收集工程，形成分流制排水系统。 (2) 分片区完善雨污分流系统。 (3) 从污染源源头办公楼、井口、调度室、职工宿舍实施雨污分流。 雨污分离工程工艺流程走向如下： 地面冲洗水、循环水 初期收集池 中转储存水池 环山雨水、地表水 污水处理站洋水河 2.、雨污分流工程实施目标 (1) 完善雨水收集设施，将环山雨水、地表雨水收集到中转储水池。 (2) 完成各区域雨污分流改造。 (3) 完成矿区主管道的建设和连接改造。 (4) 用截污设施将生产循环废水、事故污水和环山雨水、地表水彻底分开。 3、雨污分流工程设计内容 (1) 对主水沟的雨污分离改造。 改造措施：将办公楼至职工宿舍的地面水沟设置为污水沟；将公路
