高中物理恒定电流历年高考真题

恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。

只合上开关S 1，三个灯泡都能正常工作。

如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。

2006年全国各地高考真题 《恒定电流》第一部分：选择题1、［2006年四川卷20］如图所示，位于同一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab 放在导轨上并与导轨垂直。

现用一平行于导轨的恒力F 拉杆ab ，使它由静止开始向右运动。

杆和导轨的电阻、感应电流产生的磁场均可不计。

用E 表示回路中的 感应电动势，i 表示回路中的感应电流，在i 随时间增大的过程中， 电阻消耗的功率等于A . F 的功率B.安培力的功率的绝对值 C . F 与安培力的合力的功率D. iE2、［2006年天津卷19］如图所示的电路中，电池的电动势为 E ,内阻为r ，电路中的电阻R i 、R 2A .电压表的示数变大B .电池内部消耗的功率变大C .电阻R 2两端的电压变大D .电池的效率变大3、［2006年上海卷11］在如图所示电路中，闭合电键 S,当滑动变阻器 的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 、l b 和U 表示，电表示数变化量的大小分别用 △I 、△ U 、△ 12和厶13表示.下列比值正确的是 （A ） U/I 不变，△ 1/ △ I 不变. （B ） 12/I 变大，△ 12/ △ I 变大.（0 12/I 变大，△ 12/ △ I 不变 （D ） 13/I 变大，△ 13/△ I 不变.4、［2006年江苏理综25］关于多用电表的使用，下列说法中正确的是A .用电流挡测电流或用电压挡测电压前，必须检查机械零点和R 3的阻值都相同。

在电键S 处处于闭合状态下，若将电键 Si 由位置1切换到位置2，则S J◎R1 01(V------ 1 fd> --a• F bB .用电阻挡测电阻前，不需要检查机械零点C.用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D .用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大1、［2006全国卷122 （2）］现要测量某一电压表CV 的内阻。

高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

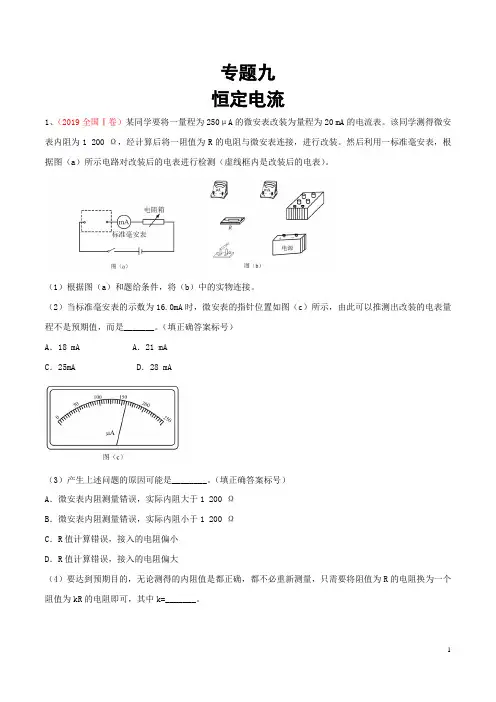

专题九恒定电流1、（2019全国Ⅰ卷）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是_______。

（填正确答案标号）A．18 mA A．21 mAC．25mA D．28 mA（3）产生上述问题的原因可能是________。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k=_______。

【答案】 (1).(2). C (3). AC (4).9979【解析】（1）电表改装时，微安表应与定值电阻R 并联接入虚线框内，则实物电路连接如下图所示：（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：31610016010mAn mA-==⨯倍。

故当原微安表表盘达到满偏时，实际量程为：32501010025mA -⨯⨯=，故本小题选C ；（3）根据()g g g I R I I R =-，得：1gg R I I R ⎛⎫=+ ⎪⎝⎭，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻g R 真实值，大于1200Ω；或者因为定值电阻R 的计算有误，计算值偏大，实际接入定值电阻R 阻值偏小。

故本小题选AC ；（4）由于接入电阻R 时，改装后的表实际量程为25mA ，故满足()25g g g I R I R =-；要想达到预期目的，即将微安表改装为量程为20mA 电流表，应满足()20g g g I R I kR =-， 其中250μA 0.25mA g I ==，联立解得： 1.25k =或9979k =。

高中物理恒定电流历年高考真题1．如图，三个电阻R 1、R 2、R 3的阻值均为R ，电源的内阻r <R 、c 为滑动变阻器的中点。

闭合开关后，将滑动变阻器的滑片由c 点向a 端滑动，下列说法正确的是( )A ．R 2消耗的功率变小B ．R 3消耗的功率变大C ．电源输出的功率变大D ．电源内阻消耗的功率变大2．重粒子肿瘤治疗装置中的回旋加速器可发生+5价重离子束，其电流强度为51.210A -⨯，则在1s 内发射的重离子个数为（191.610C e -=⨯）A ．123.010⨯B ．131.510⨯C ．137.510⨯D ．143.7510⨯3．如图所示电路中，电源内阻忽略不计。

闭合电键，电压表示数为U ，电流表示数为I ；在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 34．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C ，消耗的电能为0.9J 。

为在相同时间内使0.6C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是（ ）A ．3V ，1.8JB ．3V ，3.6JC ．6V ，l.8JD ．6V ，3.6J5．某白炽灯泡的额定功率与额定电压分别为36W 与36V ．若把此灯泡接到输出电压为18V 的电源两端，则灯泡消耗的电功率 ( )A ．等于36WB ．小于36W ，大于9WC ．等于9WD ．小于36W6．将阻值随温度升高而减小的热敏电阻、和定值电阻Ⅱ串联，接在不计内阻的稳压电源两端。

开始时，Ⅰ和Ⅱ阻值相等，加热或冷却热敏电阻，则Ⅰ的电功率在 A ．加热时变大，冷却时变小 B ．加热时变小，冷却时变大C ．加热或冷却时都变小D ．加热或冷却时都变大7．在“用多用表测电阻、电流和电压”的实验中，下列说法正确的是A ．在测量电阻时，更换倍率后必须重新进行调零B ．在测量电流时，更换量程后必须重新进行调零C ．在测量未知电阻时，必须先选择倍率最大挡进行试测D ．在测量未知电流时，必须先选择电流最大量程进行试测8．用如图所示电路测量电源的电动势和内阻。

专题41 恒定电流一、多选题1．（2023·全国·统考高考真题）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U 12= 3.0V ，U 23= 2.5V ，U 34= －1.5V 。

符合上述测量结果的可能接法是（ ）A ．电源接在1、4之间，R 接在1、3之间B ．电源接在1、4之间，R 接在2、4之间C ．电源接在1、3之间，R 接在1、4之间D ．电源接在1、3之间，R 接在2、4之间2．（2022·福建·高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。

放电通道两端电极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作物质被电离的比例。

工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推力。

某次测试中，氙气被电离的比例为95%，氙离子喷射速度为41.610m /s ⨯，推进器产生的推力为80mN 。

已知氙离子的比荷为57.310C /kg ⨯；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相互作用，则（ ）A ．氙离子的加速电压约为175VB ．氙离子的加速电压约为700VC ．氙离子向外喷射形成的电流约为37AD ．每秒进入放电通道的氙气质量约为65.310kg -⨯3．（2020·江苏·统考高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。

当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A．车灯的电流变小B．路端电压变小C．电路的总电流变小D．电源的总功率变大4．（2020·浙江·统考高考真题）如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。

现有质量为20kg、额定功率为5kW的系留无人机从地面起飞沿竖直方向上升，经过200s到达100m高处后悬停并进行工作。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

高考物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？【答案】(1)238mg B L (2)1238mgrB B dL【解析】试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝34I ① I dc ＝14I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③由①～③，解得I ab ＝2234mgB L ④ (2)由(1)可得I ＝22mgB L ⑤设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝34r ⑦ 根据闭合电路欧姆定律，有I ＝E R⑧ 由⑤～⑧，解得v ＝121234mgrB B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．2．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．3．要描绘某电学元件（最大电流不超过６m Ａ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０m Ａ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

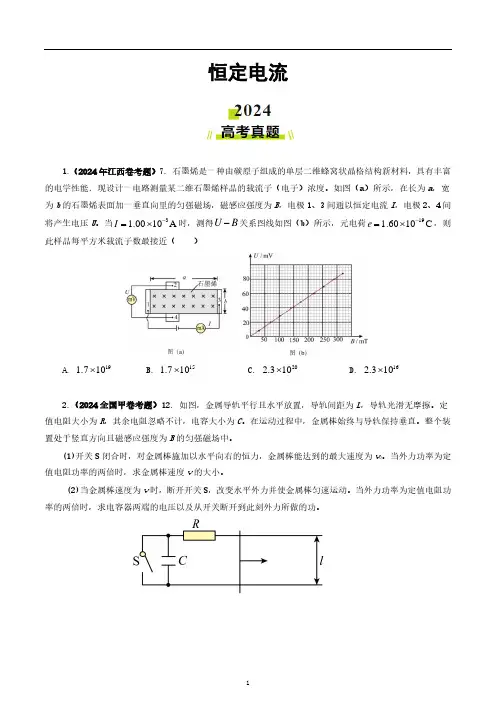

恒定电流1.（2024年江西卷考题）7. 石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。

如图（a ）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。

当31.0010A I −=⨯时，测得U B −关系图线如图（b ）所示，元电荷191.6010C e −=⨯，则此样品每平方米载流子数最接近（ ）A. 191.710⨯B. 151.710⨯C. 202.310⨯D. 162.310⨯2.（2024全国甲卷考题）12. 如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。

定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。

在运动过程中，金属棒始终与导轨保持垂直。

整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。

(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。

当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。

(2)当金属棒速度为v 时，断开开关S ，改变水平外力并使金属棒匀速运动。

当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。

一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。

闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（ ）A ．2:3B ．2:1C ．5:3D ．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A 、B 两个电容器的电容之比A B :1:2C C =，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（ ）A ．1:2B ．2:3C ．1:1D ．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。

高考物理专项复习《恒定电流》十年高考真题汇总选择题：1.(2019•江苏卷•T3)如图所示的电路中，电阻R=2Ω.断开S后，电压表的读数为3V；闭合S 后，电压表的读数为2V，则电源的内阻r为A.1ΩB.2ΩC.3ΩD.4Ω2.(2016·上海卷)电源电动势反映了电源把其他形式的能量转化为电能的能力，因此A.电动势是一种非静电力B.电动势越大，表明电源储存的电能越多C.电动势的大小是非静电力做功能力的反映D.电动势就是闭合电路中电源两端的电压3.(2016·北京卷·T19)某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。

为使实验结果尽可能准确，最不可取的一组器材是A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安培表和一个电阻箱D.两个安培表和一个滑动变阻器4.(2015·安徽卷·T17)一根长为L，横截面积为S的金属棒，其材料的电阻率为ρ。

棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流、自由电子定向运动的平均速率为v。

则金属棒内的电场强度大小为A.22meLv B.2m Snev C.ρnev D.evSL5.(2016·全国新课标Ⅱ卷·T17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。

开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。

Q1与Q2的比值为A.25B.12C.35D.236.(2012·上海卷)当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。

为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )A.3V，1.8JB.3V，3.6JC.6V，l.8JD.6V，3.6J7.(2011·重庆卷)在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图所示。

高二物理《静电场、恒定电流》试题一、 选择题〔共13小题，每题4分，共52分〕1.以下说法中，正确的选项是 〔 〕A ．由公式2r kQ E =可知，在离点电荷非常近的地方〔r →0〕，电场强度E 可达无穷大B ．由公式q E P φ=可知负电荷在电势低的地方具有的电势能大C ．由U ab =Ed 可知，匀强电场中的任意两点a 、b 间的距离越大，那么两点间的电势差也一定越大D ．公式C=Q/U ，电容器所带电量Q 越大，电压U 越小，电容器的电容C 越大2．关于电子伏〔eV 〕，以下说法中正确的选项是 〔 〕A ．电子伏是电势的单位B ．电子伏是电荷量的单位C ．电子伏是功或能量的单位D ．1 eV=1.60×1019J3.如下列图，在点电荷Q 的电场中，a 、b 两点在同一等势面上，c 、d 两点在同一等势面上，无穷远处电势为零．甲、乙两个带粒子经过a 点时动能相同，甲粒子的运动轨迹为acb ，乙粒子的运动轨迹为adb ．由此可以判定 〔 〕A ．甲粒子经过c 点与乙粒子经过d 点时的动能相等B ．甲、乙两粒子带异种电荷C ．甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能D ．两粒子经过b 点时具有相同的动能4.关于电流的方向，以下表达中正确的选项是〔 〕A ．金属导体中电流的方向就是自由电子定向移动的方向B ．在电解质溶液中有自由的正离子和负离子，电流方向不能确定C ．不管何种导体，电流的方向规定为正电荷定向移动的方向D ．电流的方向有时与正电荷定向移动的方向相同，有时与负电荷定向移动的方向相同R 1、R 2的电流I 和电压U 的关系图线如图5所示，可知两电阻的大小之比R 1：R 2等于( )A ．1：3B ．1：3C ．3：1D ．3：16.根据欧姆定律，以下说法中正确的选项是〔 〕 A.从关系式R=U/I 可知，对于一个确定的导体来说，如果通过的电流越大，那么导体两端的电压也越大D.从关系式R=U/I 可知，对于一个确定的导体来说，所加在的电压跟通过的电流的比值是一确定值B.从关系式R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成正比C.从关系式I=U/R 可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比7.一个电压表由电流表G 与电阻R 串联而成，假设在使用中发现此电压表的示数比准确值稍小一些，采用以下措施可能加以改进的是 ( )A.在R 上串联一个比R 小得多的电阻B. 在R 上串联一个比R 大得多的电阻C. 在R 上并联一个比R 大得多的电阻D. 在R 上并联一个比R 小得多的电阻图58.如下列图电路，灯L 1标有“24V 16W〞灯L 2标有“12V 16W〞两灯串联后接在电压为U 的电路中，要保证两灯不损坏，那么〔〕A. 两灯实际功率之比为4：1B.电压U 的最大值为30VC.灯L1两端电压与总电压U 之比为2：3D.U=36V 时，灯L1、L2均正常发光9.如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A 、B 两端接在电压恒定的电源上，那么[ ]A ．S 断开时，R1与R2的功率之比为1∶5B ．S 闭合时通过R1与R2的电流之比为2∶1C ．S 断开与闭合两情况下，电阻R1两端的电压之比为7∶12D ．S 断开与闭合两情况下，电阻R2的功率之比为7∶1210．以下说法正确的选项是〔 〕A ．一个电阻和一根无电阻的理想导线并联，总电阻为零B ．并联电路任一支路的电阻都大于电路的总电阻C ．并联电路任一支路的电阻增大〔其它支路不变〕，那么总电阻可能减小D ．并联电路增加一电阻很大的支路〔其它支路不变〕，那么总电阻一定减小11.如下列图为点电荷产生的电场中的一条电场线，假设一带负电的粒子从B 点运动到A 点时，加速度增大而速度减小，那么可判定〔 〕12.如图，一带电粒子只受电场力从A 飞到B ，径迹如图中虚线所示，以下正确的选项是 〔 〕A ．粒子带负电B ．粒子加速度不断变小C ．粒子在A 点时动能较大D ．B 点场强大于A 点场强13.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如下列图。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时GMNPR 0 R x(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

最新高中物理《恒定电流》高考真题汇编(纯word可编辑版)一、《部分电路欧姆定律》高考真题汇编二、《闭合电路欧姆定律》高考真题汇编三、《动态直流电路的分析》高考真题汇编四、《简单逻辑电路》高考真题汇编第1节《部分电路欧姆定律电阻定律》(纯word可编辑版)1.【2019年4月浙江物理选考】电动机与小电珠串联接人电路，电动机正常工作时，小电珠的电阻为R1，两端电压为U1，流过的电流为I1；电动机的内电阻为R2，两端电压为U2，流过的电流为12。

则( )A. B. C. D.【答案】D【解析】由题意可知I1=I2，选项A错误；因U2>I2R2，U1=I1R1，则，选项BC错误，D正确；故选D.2.【2018年浙江卷（4月选考）5】杭州市正将主干道上的部分高压钠灯换成LED 灯，已知高压钠灯功率为400W，LED灯功率为180W，若更换4000盏，则一个月可节约的电能约为（）A．9×102 kW⋅h B．3×105kW⋅h C．6×105 kW⋅h D．1×1012 kW⋅h 【答案】B【解析】一个月30天，每天亮灯按10h计，共30×10h=300h，LED灯比高压钠灯每盏功率小220W，使用4000盏可节电4000×0.22kW×300h=2.64×105kWh ，即可节电2.64×105kwh，最接近为B。

3. 【2012年理综浙江卷17】功率为10W的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。

根据国家节能战略，2016年前普通白炽灯应被淘汰。

假设每户家庭有2只60W的白炽灯，均用10W的LED灯替代，估算出全国一年节省的电能最接近（）A. 8×108kW∙hB. 8×l010 kW∙hC. 8×l011 kW∙hD. 8×l013 kW∙h 【答案】B【解析】 估算取值：每户节约功率为100W ，每天用灯6小时，每年365天，全国估计为4亿户， W Pt = ，得结果与B 最接近。

恒定电流考点01 电路定律1. （2024年高考广西卷）将横截面相同、材料不同的两段导体1L、2L无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体1L、2L的电阻率之比约为（ ）A. 2:3B. 2:1C. 5:3D. 1:32. （2024年高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。

下列说法正确的是（ ）A. 充电过程中，电容器两极板间电势差增加，充电电流增加B. 充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C. 放电过程中，电容器两极板间电势差减小，放电电流减小D. 放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点3．（2024高考北京卷）如图所示为一个加速度计的原理图．滑块可沿光滑杆移动，滑块两侧与两根相同的轻弹簧连接；固定在滑块上的滑动片M下端与滑动变阻器R接触良好，且不计摩擦；两个电源的电动势E 相同，内阻不计．两弹簧处于原长时，M位于R的中点，理想电压表的指针位于表盘中央．当P端电势高于Q端时，指针位于表盘右侧．将加速度计固定在水平运动的被测物体上，则下列说法正确的是（）A．若M位于R的中点右侧，P端电势低于Q端B．电压表的示数随物体加速度的增大而增大，但不成正比C ．若电压表指针位于表盘左侧，则物体速度方向向右D ．若电压表指针位于表盘左侧，则物体加速度方向向右4、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是5. （2023年高考全国乙卷）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U 12 = 3.0V ，U 23 = 2.5V ，U 34 = －1.5V 。
