施耐德 双电源MG ATS用户手册
- 格式:pdf
- 大小:219.11 KB
- 文档页数:4

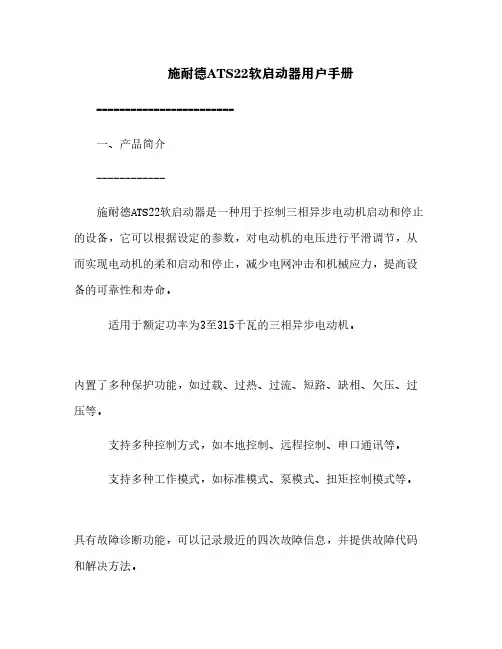

施耐德ATS22软启动器用户手册========================一、产品简介------------施耐德ATS22软启动器是一种用于控制三相异步电动机启动和停止的设备,它可以根据设定的参数,对电动机的电压进行平滑调节,从而实现电动机的柔和启动和停止,减少电网冲击和机械应力,提高设备的可靠性和寿命。
适用于额定功率为3至315千瓦的三相异步电动机。
内置了多种保护功能,如过载、过热、过流、短路、缺相、欠压、过压等。
支持多种控制方式,如本地控制、远程控制、串口通讯等。
支持多种工作模式,如标准模式、泵模式、扭矩控制模式等。
具有故障诊断功能,可以记录最近的四次故障信息,并提供故障代码和解决方法。
二、产品安装------------选择合适的安装位置,确保软启动器周围有足够的空间进行散热和维护。
按照软启动器的型号和电动机的额定电流,选择合适的电缆和接线方式。
按照软启动器上的接线图,将电源线、电动机线、控制线等正确地连接到软启动器上。
检查接线是否正确无误,无短路或接地故障。
通电后,检查软启动器上的显示屏是否正常工作,无故障提示。
三、产品参数------------ATS22软启动器有多种型号,其主要参数如下表所示:---型号 ---额定电流(A) ---额定功率(kW) ---尺寸(mm) -----------------------------------------------------------------ATS22D17S ---17 ---7.5 ---140x230x165 -------ATS22D32S ---32 ---15 ---140x230x165 -------ATS22D47S ---47 ---22 ---140x230x165 -------ATS22D62S ---62 ---30 ---140x230x165 -------ATS22D75S ---75 ---37 ---140x230x165 -------ATS22D88S ---88 ---45 ---140x230x165 -------ATS22C11S ---110 ---55 ---210x300x200 -------ATS22C14S ---140 ---75 ---210x300x200 -------ATS22C17S ---170 ---90 ---210x300x200 -------ATS22C21S ---210 ---110 ---210x300x200 -------ATS22C25S ---250 ---132 ---210x300x200 -------ATS22C32S ---320 ---160 ---210x300x200 -------ATS22C41S ---410 ---200 ---210x300x200 -------ATS22C48S ---480 ---250 ---210x300x200 -------ATS22C59S ---590 ---315 ---210x300x200 ----四、产品操作------------参数设置:通过液晶显示屏和按键,可以对软启动器的各种参数进行设置,如启动电压、启动时间、停止时间、工作模式、保护功能等。

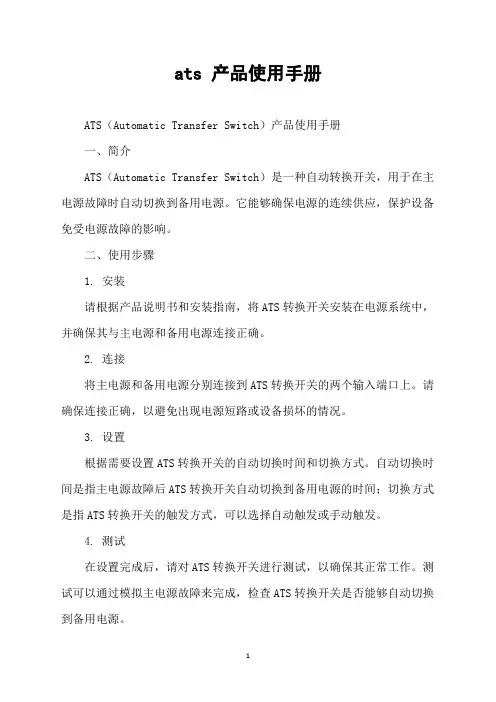

ats 产品使用手册
ATS(Automatic Transfer Switch)产品使用手册
一、简介
ATS(Automatic Transfer Switch)是一种自动转换开关,用于在主电源故障时自动切换到备用电源。
它能够确保电源的连续供应,保护设备免受电源故障的影响。
二、使用步骤
1. 安装
请根据产品说明书和安装指南,将ATS转换开关安装在电源系统中,并确保其与主电源和备用电源连接正确。
2. 连接
将主电源和备用电源分别连接到ATS转换开关的两个输入端口上。
请确保连接正确,以避免出现电源短路或设备损坏的情况。
3. 设置
根据需要设置ATS转换开关的自动切换时间和切换方式。
自动切换时间是指主电源故障后ATS转换开关自动切换到备用电源的时间;切换方式是指ATS转换开关的触发方式,可以选择自动触发或手动触发。
4. 测试
在设置完成后,请对ATS转换开关进行测试,以确保其正常工作。
测试可以通过模拟主电源故障来完成,检查ATS转换开关是否能够自动切换到备用电源。
5. 使用
在使用ATS转换开关时,请确保设备正常工作,并定期进行维护和检查,以确保其长期稳定运行。
同时,应定期对ATS转换开关进行测试,以确保其能够在主电源故障时自动切换到备用电源。
三、注意事项
1. 在进行ATS转换开关的安装和维修时,请务必切断电源,以确保安全。
2. 请勿在ATS转换开关附近放置易燃物品,并保持其清洁和干燥。
3. 在使用ATS转换开关时,请勿随意更改其设置或进行未经授权的维修。
如有问题,请联系专业人员进行维修和检查。
施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上,并通过适当长度的导轨固定在控制柜内。
2.电源线、电机线和控制线需按照规定的接线方法进行接线,确保安全可靠。
3.在安装过程中,应注意避免强电线路与弱电线路的相互干扰,避免引起故障。
二、参数配置1.在使用之前,应先对施耐德ATS22软启动器的参数进行配置。
2.配置参数包括电压、电流、启动方式、停止方式等,根据实际需求进行设置。
3.可通过编程软件或面板按键对参数进行配置,参数设置后需保存。
三、启动与停止1.启动:在配置好参数后,按下启动键,软启动器会根据配置参数进行相应的启动过程。
2.停止:按下停止键即可停止电动机的转动。
3.在运行过程中,可以通过面板按键或远程控制进行启动和停止的操作。
四、维护与保养1.定期检查:定期检查施耐德ATS22软启动器的连接线路是否松动,检查电源线、电机线和控制线的接线是否正常。
2.清洁保养:定期对软启动器进行清洁保养,确保设备的可靠性。
3.注意事项:在维护保养过程中,需要切断电源,确保安全操作。
五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障,可根据显示屏上的故障代码和说明进行排除。
2.常见故障包括过载、过热、短路等,应按照指示进行处理,确保设备的正常运行。
施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍,通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明,用户可以更好地了解和使用施耐德ATS22软启动器,确保设备的正常运行。
同时,用户在使用过程中应注意安全操作,保持设备的良好状态。

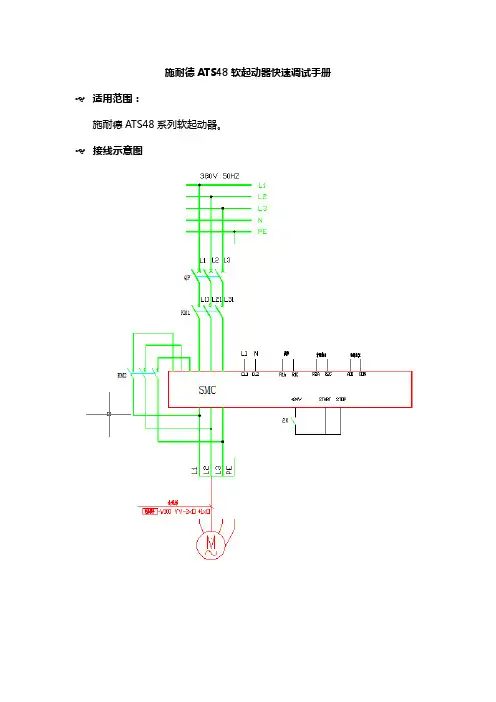

施耐德ATS48软起动器快速调试手册 适用范围:施耐德ATS48系列软起动器。
接线示意图参数设置:设置菜单Set如果惯性比较大,可提高初始起动转矩应对。
建议不超过50%。
加速时间是指力矩从0到额定力矩的上升时间,并不是指实际上的切换时间。
切换旁路时间一般小于此时间。
此软起动具有软停止功能,但是并不经常应用。
停机类型选择自由停车即可。
保护菜单Pro跟据负载的特性选择电机热保护值。
可有10、15、20三档建议选择。
如果出现起动过载现象,建议逐级提高电机热保护值。
如果设为20依然过载,建议检查设备是否完好。
在某特殊工艺条件下,设备负载可能会突然产生变化。
造成缺相故障误报,建议缺相阀值设置为5%。
出厂值为10%。
高级设定菜单drC小电机模式适用于一般参数调试,但是功率不能小于软启动器额定功率的20%。
I/O菜单(IO)R1继电器一般设置为故障继电器,接入二次回路(参考二次接线图)。
R2继电器功能固定,为旁路接触器吸合信号。
AO输出配置为4-20mA信号,输出电机电流信号。
模拟信号输出比例表示,4-20mA对应0-200%电机额定电流。
好处在于可以通过DCS指示电机过流等状态。
我厂各机台基本都为此设置方式。
注意事项:参数设置中未提及的参数,参考说明书谨慎设置。
如使用旧软启动器,建议恢复出厂设置。
如果由于参数设置问题造成无法正常运行。
建议恢复出厂设置,后按照本手册重新设置。
参数组根据实际情况进行修改。
关于热保护复位PRO菜单下RTH。
当软起动器多次出现热动作后,软启内部储存电机热状态计算值(随时间递减)。
此功能模拟电机热保护,即为保护电机需要时间进行冷却。
但紧急情况下需要马上开机,可通过此参数复位此数值(不复位可造成再次热动作)。
但如果真实发生电机过热,复位此参数马上开机可能损伤电机。
更多功能应用参考相应说明书。
应用经验:编写:李鑫2015/9/10。

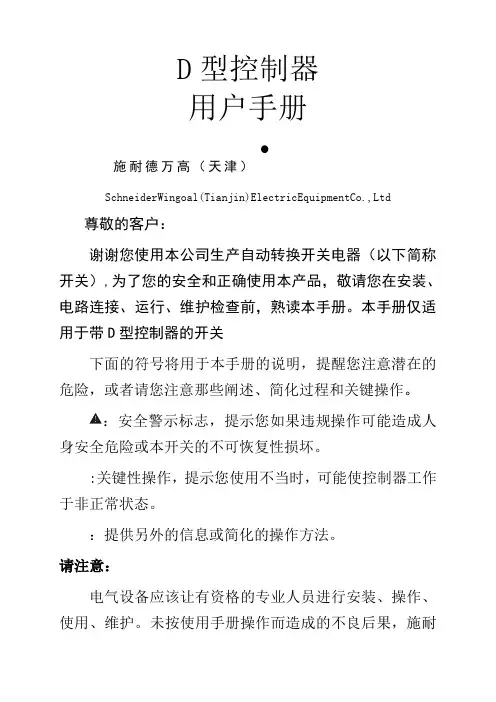

D型控制器用户手册施耐德万高(天津)电气设备有限公司SchneiderWingoal(Tianjin)ElectricEquipmentCo.,Ltd 尊敬的客户:谢谢您使用本公司生产自动转换开关电器(以下简称开关),为了您的安全和正确使用本产品,敬请您在安装、电路连接、运行、维护检查前,熟读本手册。
本手册仅适用于带D型控制器的开关下面的符号将用于本手册的说明,提醒您注意潜在的危险,或者请您注意那些阐述、简化过程和关键操作。
身安全危险或本开关的不可恢复性损坏。
:关键性操作,提示您使用不当时,可能使控制器工作于非正常状态。
:提供另外的信息或简化的操作方法。
请注意:电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果,施耐德电气公司将不负任何责任。
控制器功能介绍本控制器工作电压为AC380V,工作频率为50Hz,主要功能是进行电压采集,根据电压的实时值进行故障判断(三相断相、欠压、过压和失压),并控制转换开关进行相应的转换动作。
用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。
另外,控制器提供多组无源节点的输入和输出,包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备(无源输入)、消防联动(无源输入)以及通讯接口,具体接线参见第节。
控制器安装及接线说明1.1.控制器外形尺寸图1D型控制器外形尺1.2.控制器二次接线1.2.1.控制器端子说明1.2.2.A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主☐动作输出:当机构中电机转动时,常开触点闭合;☐故障输出:当常用或备用电源故障时,常开触点闭合;☐负荷卸载:在电网-发电机模式下,常用电源故障,常开触点闭合;☐发电机启动:在电网-发电机模式下,常用电源正常,常开触点闭合,常用电源故障,常开触点打开;☐RS485:通信用端口,A’B’为通信预留端口;☐IA~IC:电流互感器输入端口I*为输入端,I为输出端;(输入额定电流5A)☐远程投备(无源):短接此两点,机构转到备用位置,开关状态主分备合;(可靠距离10m)☐消防联动(无源):短接此两点,机构转到双分位置,开关状态主分备分;(可靠距离10m,WTS-D800~5000系列不具备该项功能):控制器的发电机启动端子在常用电源正常时常闭触点断开,当常用电源故障时常闭触点闭合以接通发电机启动电路;常开触点与之相反,请用户注意。
施耐德综保操作说明(二)引言概述:本文档旨在为用户提供施耐德综保操作的详细说明。
综保系统是一种兼容多种通信协议的集中式综合保护装置,能够监测和保护电力系统中的各种设备。
本文将分为五个大点进行说明,包括系统启动与关闭、系统设置、测量与监测、保护与告警、系统维护与故障排除。
正文内容:一、系统启动与关闭:1. 检查系统连接:确保综保设备与电力系统的连接正确无误。
2. 打开综保系统:按照设备说明手册上的要求,将电源开关打开。
3. 系统自检:系统将进行自检程序,确保各个功能正常运行。
4. 系统关闭:在不使用时,将综保系统断开电源,并按照设备说明手册操作进行关闭。
二、系统设置:1. 时钟设置:按照设备说明手册上的要求设置综保设备的时钟准确性。
2. 通信设置:根据需要,选择合适的通信协议,并进行相应的设置。
3. 参数配置:根据电力系统的特点和需求,对综保设备进行参数配置。
4. 用户管理:设置合适的用户权限,确保只有授权用户可以访问综保系统。
5. 数据备份与恢复:定期备份综保系统的数据,并了解如何进行数据恢复。
三、测量与监测:1. 监测电流和电压:了解如何实时监测电流和电压的数值,并进行数据分析。
2. 监测负荷:通过综保系统监测电力系统的负荷情况,及时发现异常。
3. 监测电能参数:了解如何监测电能参数,如功率、功率因数等。
4. 故障检测:在电力系统故障发生时,综保系统能够及时发出警报并记录故障信息。
5. 数据记录与分析:学习如何自动记录电力系统数据,并进行数据分析以提高系统的可靠性。
四、保护与告警:1. 过流保护:设置合适的过流保护电流阈值,并了解过流保护的动作原理。
2. 过压保护:设置合适的过压保护电压阈值,并了解过压保护的动作原理。
3. 过载保护:根据电力系统的负荷情况,设置合适的过载保护参数。
4. 短路保护:了解短路保护的原理,并进行相应的参数配置。
5. 告警处理:学习如何处理综保系统发出的告警信息,及时采取措施。
施耐德触摸屏说 明 及 操 作 手 册使用该设备前请务必仔细阅读本说明书柳州富达机械有限公司LIUZHOU TECH MACHINERY CO., LTDCode 2205 6010 41 Edition 7/2009柳州富达机械有限公司公司地址:柳州市阳和工业新区工业园,B-22-1,B-23-1 邮编:545006 商务部电话:(0772)3171004 3172024 3172648 3172248售后服务电话:(0772)3172247 3173004技术部电话:(0772)3171256 3171564传 真:(0772)3171027网 址:E-mail:fudalz@ liutech@授权及服务中心如果机器需要停机或者没有正常运行,请关闭机器但不要试图去修理他。
请联系一个拥有授权的服务中心来修理,并且需要采用原配件。
对本建议的疏忽将会对压缩机设备的安全造成损坏。
说 明请妥善保存本说明书,以便随时查用;本手册是该机器的一部分。
请您务必在使用本机器之前详细阅读本说明书。
.对设备进行的安装以及随后的操作都必须充分地考虑到电气设备的操作规定及个人安全因素。
性能和安全说明当需要对机器进行维修的时候应先停机。
即使是小的操作也需要由拥有资格的技术人员来进行。
制造商对任何因违反本手册所造成的损失不负任何责任。
本设备不允许安装在户外。
施耐德触摸屏XBT RT500操作说明一、本说明书仅适用于使用施耐德触摸屏XBT RT500的螺杆压缩机。
XBT RT500的操作为触摸+按键相结合的形式:二、运行参数的显示在该页面上,可翻看压缩机的各种状态信息。
三、参数的设定在运行参数显示页面,按下F2按键,可进入参数设定页面。
该页面有三个选项,通过三个触摸箭头分别进入。
通过返回箭头会到参数显示页面。
1、压力传感器调零在机器开动前,要对压力传感器调零。
通过两边的触摸按键,使压力传感器显示的压力在零压状态下显示为零。
2、运行参数的设定,该项参数不需密码3、保护参数的设定在进入设定前,必需输入密码。
ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#;20#.21#端子是否安装,17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。
二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置,将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸(两台断路器电操储能)。
3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。
观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断;R侧断路器合闸(系统自动转换到备用电源R侧); 合上N侧开关,电源应自动恢复到主电源(N)侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入(模拟负荷故障),N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,(N侧断路器储能、合闸)故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置(储能状态)此时可手动操作:8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。
Schneider Electric (China) Investment Co., Ltd. 施耐德电气(中国)投资有限公司MT双电源订购说明由MT断路器组成的双电源转换系统ATS由三个部分组成:1、两台MT断路器。
其中每台断路器必须包含这些附件:1MCH,1XF,1MX,PF,CE(抽屉式)。
注意MCH,XF,MX的电压必须与控制单元电压相同。
2、一套电气连锁,包括IVE电气连锁,ACP+UA/BA,UA/BA适配器。
3、一套机械连锁,可以选择连杆连锁和缆绳连锁,根据客户的要求选择。
从09年2月份开始,电气连锁不能单独订购,即前两部分都须在订单上填写,订单格式见价格本4-37页。
具体订购方法举例说明。
1、如您需要两台MT20H1,MIC5.0A,抽屉式的ATS双电源,控制器需要BA (AC220V),缆绳连锁,请按照下列步骤订购。
(1)填写两张订单,填写方式见下页。
(注:订单上所选择附件是双电源必须具备的,如需其它附件请您根据需要在相应位置选择。
)(2)单独定购一套缆绳连锁,订货号见价格本4-43页。
N型H型连杆连锁完整组装(2固定件+连杆)2台MT固定式P033912 P0486122台MT抽屉式P033913 P048612选择2固定件+1套缆绳缆绳连锁1个固定件用于固定式P033200 P0479261个固定件用于抽屉式P033201 P0479261套缆绳(2根)P033209 P033209缆绳连锁可用于任意的N型或H型的组合,固定件或抽屉式的组合。
在这个例子里,机械连锁应选择2*P047926+P033209。
Schneider Electric (China) Investment Co., Ltd. 施耐德电气(中国)投资有限公司Schneider Electric (China) Investment Co., Ltd. 施耐德电气(中国)投资有限公司。
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关,顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续运作。
这种开关在我们生活的很多地方都有用到,许多公司和小区都有,那么让小兔为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源的开关电器,以确保重要负荷连续、可靠运行。
因此,常常应用在重要用电场所,其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一,其电源间的短路或重要负荷断电(甚至短暂停电),其后果都是严重的,这不仅仅会带来经济损失(使生产停顿、金融瘫痪),也可能造成社会问题(使生命及安全处于危险之中)。
因此,工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成:开关本体(ats) 控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats:一体式结构(三点式)。
它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器。
2.cb级ats:配备过电流脱扣器的ats,它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成,具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况,当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时,控制器发出动作指令,开关本体则带着负载从一个电源自动转换至另一个电源,备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
自动转换柜说明一,概述自动转换柜(又称ATS柜,双电源自动切换柜、双电源自动转换柜)主要用于主电源和应急电源之间的自动切换,它与自启动柴油发电机组一起组成了自动应急供电系统,可以在主电源停电后自动的将应急照明、保安电源、消防设备等负载切换到发电机组上,是医院、银行、电信、机场、电台、宾馆及工厂企业应急供电电源及消防电源等。
二,主要元器件2.1 DCU智能控制器。
2.2 双电源转换开关。
三,控制功能与柴油发电机组相配套的每台自动转换柜都具有“自动”/“手动”自由转换功能,用户可根据使用需要进行任意切换。
在自动状态下主用电源正常时,无论备用电源正常与否,转换开关将一直转向主用电源侧,由主用电源向负载供电,对主用电源有优先选择权。
3,1 控制器的自动状态(1) 将DCU智能控制器的控制状态设置为“自动”。
(2) 当主用电源异常时,柴油发电机组自动启动,双电源开关自动切换到备用电侧, ,此时由柴油发电机组向负载供电。
(3)当主用电源正常时,无论发电机组运行与否,转换开关将一直转向主用电源侧,由主用电源向负载供电,对主用电源有优先选择权。
同时给柴油发电机组一个自动停机信号。
3,2 控制器的手动状态(1) 将DCU智能控制器的控制状态设置为“手动”。
(2)根据客户要求,通过DCU智能控制器上的“主电源手动”按键和“备用电源手动”按键来选择由主用电源还是备用电源向负载供电。
四,DCU智能控制器4.1 自动手动转换设定方法面板上设有自动、手动转换按钮,此按钮是自锁型的,按下为手动模式(MANUAL),同时手动指示灯亮;弹起为自动模式(AUTO),同时自动指示灯亮。
4.2 自动模式操作将自动转换钮置于自动位置“”,自动指示灯亮。
自动模式时,控制器根据状况自动完成两路电源之间的转换,智能控制器根据状况自动完成两路电源之间的转换,转换时间由面板设定,范围(0~30S)。
1、两路电源都正常时转换至主电源。
2、主电源不正常而备用电源正常时,切断主电源转换至备用电源;主电源恢复时,切断备用电源再转换至主电源。
ATS技术操作规程
一.送电前检查
1.检查接线是否正确
检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;
检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)
2.检查BA或UA控制器顶部17#.18#;20#.21#端子是否安装,17#.18#;20#21#已分别短封好;
3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在
“auto”位置;
4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);
5. 检查ATS装置无异物;
6.检查ACP上P25M是否已在合闸位置。
二.操作试验
1.预设电源转换时间: 通过控制器右上方时间整定钮调整;
2.将BA或UA控制器上的选择开关置于“STOP”位置,将ACP上“N(工作电源)”及“R(备用电源)”侧
P25M分别合闸(两台断路器电操储能)。
3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指
示断路器的合分状态。
观察控制器指示与断路器电操上的ON. OFF位置应一致;
4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断;R侧断路器合闸(系统自动转换到备
用电源R侧); 合上N侧开关,电源应自动恢复到主电源(N)侧合闸---自投自复功能;
5.将N侧断路器下端的故障试验推杆按入(模拟负荷故障),N侧断路器断开BA或UA控制器的N侧Fault
指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,(N侧断路器储能、合闸)故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;
6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工
作电源运行,此操作过程中,控制器电源指示均正常;
7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置(储能状态)此时可手
动操作:
8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON
位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。
注意: ATS系统两台开关的状态包括均断开,一合一分,一分一合,不允许均在合位。
三. 送电运行
根据系统状态做相应的操作, 步骤同本规程第二部分
自动电源切换系统(ATS)外接控制电源线说明请您确认,您所定购的ATS装置上控制器额定工作电压为220V还是380V,具体接线方式如下图所示:
BA/UA控制器 AC220V接线方式:
P25M(N)断路器: 端子1: 接常用电源中性线
端子5: 接常用电源相线
P25M(R)断路器: 端子1: 接备用电源中性线
端子5: 接备用电源相线
UA控制单元AC`220V(A=0无缺相保护)
BA控制器AC380V接线方式:
P25M(N)断路器: 端子1: 接常用电源相线
端子5: 接常用电源相线
P25M(R)断路器: 端子1: 接备用电源相线
端子5: 接备用电源相线
UA控制器AC380V (A=0, 无缺相保护)时接线方
式同上.
UA控制器AC380V(A=1,有缺相保护)接线方式:
P25M(N)断路器: 端子1: 接常用电源相线
端子3: 接常用电源相线
端子 5: 接常用电源相线
P25M(R)断路器: 端子1: 接备用电源相线
端子5: 接备用电源相线注:
N :常用电源 N1: 常用电源L1相 N2:常用电源L2相 N3:常用电源L3相
(上页为产品随机文件,此页为后补充文件随机还未加入) UA控制器AC220V(A=1,有缺相保护)接线方式:
P25M(N)断路器: 端子1: 经变压器(380/220)接常用电源相线
端子3: 经变压器(380/220)接常用电源相线
端子 5: 经变压器(380/220 )接常用电源相线
P25M(R)断路器: 端子1: 经变压器(380/220)接备用电源相线
端子5: 经变压器(380/220)接备用电源相线
注:以上变压器均为380V/220V三相降压变压器。
