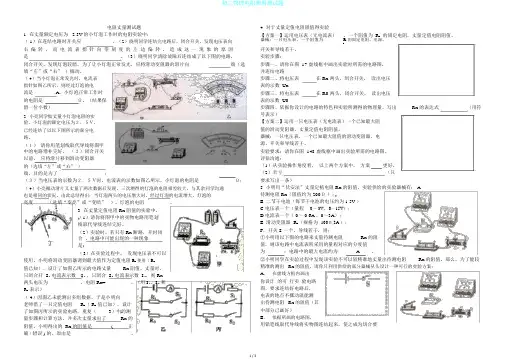

电阻测量测试题
1.在测量额定电压为
2.5V 的小灯泡工作时的电阻实验中：
（ 1）在连接电路时开关应。
（2）晓明同学连接完电路后，闭合开关，发现电压表向
右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因
是。
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向端（选填“左”或“右” ）移动。
（4）当小灯泡正常发光时，电流表
指针如图乙所示，则通过灯泡的电
流是A，小灯泡正常工作时
的电阻是Ω。
（结果保
留一位小数）
2.小亮同学做测量小灯泡电阻的实
验，小灯泡的额定电压为２．５Ｖ，
已经连接了如下图所示的部分电路。
（１）请你用笔画线代替导线将图甲
中的电路补充完整。
（２）闭合开关
之前，应将滑片移到滑动变阻器
的（选填“左”或“右” ）
端，目的是为了；
（３）当电压表的示数为２．５Ｖ时，电流表的示数如图乙所示，小灯泡的电阻是Ω；（4）小亮移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流
也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的
亮度（选填“变亮”或“变暗”），灯泡的电阻。
3.在测量定值电阻 Rx 阻值的实验中，
（1）请你将图甲中的实物电路用笔画
线代替导线连接完整。
（2）实验时，若只有 Rx 断路，开关闭
合，电路中可能出现的一种现象
是;.
（3）在实验过程中，发现电压表不能
使用，小明将滑动变阻器调到最大值作为定值电阻R0使用（ R0
值已知），设计了如图乙所示的电路测量Rx 阻值，测量时，
只闭合开 S1电流表示数I 1，只闭合 S2电流表示数 I 2，则 Rx
两端电压为，电阻 Rx= 。
（用 I 1、I 2和
R0表示）
（ 4）因图乙未能测出多组数据，于是小明向
老师借了一只定值电阻R0（ R0值已知），设计
了如图丙所示的实验电路，重复（3）中的测
量步骤和计算方法，并多次测量求出了Rx 的
阻值，小明得出的 Rx 的阻值是( 正
确 / 错误 ) 的，理由是。
4.关于测量定值电阻阻值得实验
【方案一】运用电压表（无电流表），一个阻值为 R0 的固定电阻，测量定值电阻阻值。
器材：一只电压表，一个阻值为R 的固定电阻、电源、
开关和导线若干。
实验步骤：
步骤一、请你在图17 虚线框中画出实验时所需的电路图，
并连接电路
步骤二、将电压表在 Rx 两端，闭合开关，读出电压
表的示数 Ux
步骤三、将电压表在 R0 两端，闭合开关，读出电压
表的示数 U0
步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx 的表达式（用符号表示）
【方案二】运用一只电压表（无电流表）一个已知最大阻
值的滑动变阻器，测量定值电阻阻值。
器材：一只电压表、一个已知最大阻值的滑动变阻器，电
源、开关和导线若干。
实验要求：请你在图 148 虚线框中画出实验所需的电路图。
评估交流：
（1）从实验操作角度看，以上两个方案中，方案更好。
（2）好在（只
要求写出一条）
5.小明用“伏安法”测量定植电阻 Rx 的阻值，实验提供的实验器材有： A.
待测电阻 Rx（阻值约为 200Ω）；
B. 二节干电池（每节干电池的电压约为1.5V ）
C.电压表一个（量程0～ 3V， 0～15V）；
D.电流表一个（ 0～ 0.6A ，0～3A）；
E. 滑动变阻器R0（规格为100Ω,2A ）；
F．开关 S 一个，导线若干，则；
①小明用如图所示的电路来测量待测电阻Rx 的阻
值，则该电路中电流表所选用的量程对应的分度值
为；电路中的最大电流约为A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx 的阻值。
那么，为了能较精确的测出Rx 的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：
A．在虚线方框内画出
你设计的可行实验电路
图，要求连接好电路后，
电表的位置不移动就能测
出待测电阻Rx 的阻值（其
中部分已画好）
B．根据所画的电路图，
用铅笔线代替导线将实物图连接起来，使之成为符合要
求的电路（没有选用的器材就不要连接。
其中部分导线已连好）
C 写出待测电阻的表达式 Rx= （用实验步骤和题中的相关字母表示） 6. 用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了
下列甲、乙、丙、四个电路图。
（ 1）小明连接好电路后，闭合开关
S ，移动滑动变阻器的滑片 P ，测得数据如下：
请你通过分析表格中的实验数据，推断小明在实验室中所用的电路图是 图。
（ 2）另外三位同学连接好电路后，闭合开关 S ，移动滑动变阻器 的滑片 P 时，分别出现了下列三种异常现象：
（ A ）电流表示数由变化，电压表示数几乎为零 （ B ）电流表示数几乎为零，电压表示数基本不变 （ C ）电流表烧坏
请你判断： 按 图连接的电路中出现现象 （ A ）；按 图
连接的电路出现现象（ B ）；按 图出现的电路出现现象 （ C ）。
（ 3）请你根据上表中的数据，在右图中画出
I —U 图线，分析图
线你能得出的结论是： 。
7. 实验室备有下列器材： A ．待测定值电阻 Rx ：阻值在 7~9 Ω 之间 B ．滑动变阻器：最大阻值 500 Ω
C. 滑动变阻器：最大阻值
10 Ω
D ．定值电阻 R 0 ：阻值 10 Ω
E ．电流表 A ：测量范围 0~0．6 A ，0~3A
F ．电源 E ：电源电压 U 恒为 4 V
G ．单刀双掷开关（双向开关）为了较精确地测出待测电阻同设计了如右图所示的电路。
①在他们设计的电路中， 电流表的量程应选 A ，滑动变
阻器应选
( 填器材前面的序号字母 ) 。
②小亮设计的实验操作主要步骤是：
Ⅰ．将开关掷向 a ，移动滑动变阻器的滑片至某一位置，使
A 表的指针指到表盘上某一适当位
置；读出电路稳定后 A 表的示数（记为 I 1）
Ⅱ．将开关掷向 b ，移动滑动变阻器的滑片至另一位置，使
A 表的指针指到表盘上另一适当位 置；读出电路稳定后 A 表的示数（记为 I 2） 小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ：。
③按正确的操作，他们顺利的测出了Rx 的电阻。
请你写出用测得的物理量
I 1 、I 2 和已知物理量
、 0 表示的 Rx 的表达式： = 。
U R Rx
8. 小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为 2.5V
的小灯泡电阻的实验。
（1）请你根据图所示的实物连线图，在图的虚线框内画出该实验的电路图。
（2）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片
P 应滑在
端。
（3）小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 （选
填字母序号）
a. “检查电路是否断路” 、
b. “更换小灯泡” 、
c. “移动滑动变阻器测算观察小灯泡是否发光”（4）右表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，
且随电压的增大而增大，其原因是 。
9. 如右图所示，电源电压恒定。
先将 A
；
S 接入 a 时，读出○ 示数为 I
再将 S 接 b ，改变电阻箱接入电路的阻值，当电阻箱接入电路的阻值
为
A
50Ω时， ○示数也为 I 。
则未知电阻 R ＝______Ω，这种测未知电
x
阻的方法叫。
10. 如图所示的电路中，电源电压保持
3V 不变，当开关 S 闭合时，
电流表示数为 0.5A ，当开关 S 断开后，下列关于各电表示数的说法中正确的是： ( )
A.
电压表和电流表的示数都为零。
B. 电压表示数为 0V ，电流表示数为 0.5A 。
C. 电压表示数为 3V ，电流表示数为 0V 。
D.
电压表示数为 3V ，电流那表示数为 0.5A 。
11.甲和乙两灯的额定电压均为 6V ，图 14 是甲、乙两灯的电流随其两端 电压变 化的曲线。
现将两灯串联后接在某一电路中，要
使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应
为_____A ，电源电压最大为 _____V 。
Rx 的电阻，小聪、小亮和小英共 S 及导线若干。
