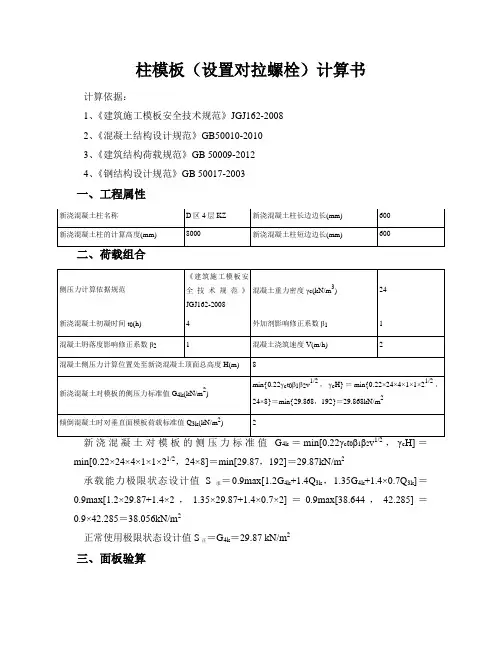

柱模板（设置对拉螺栓）计算书计算依据：
1、《建筑施工模板安全技术规范》JGJ162-2008
2、《混凝土结构设计规范》GB50010-2010
3、《建筑结构荷载规范》GB 50009-2012
4、《钢结构设计规范》GB 50017-2003
一、工程属性
4k c012c
min[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kN/m2
承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kN/m2
正常使用极限状态设计值S正＝G4k＝31.11 kN/m2
三、面板验算
模板设计平面图1、强度验算
最不利受力状态如下图，按三等跨连续梁验算
静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.7×31.11＝26.459kN/m
活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.7×2＝1.235kN/m
M max＝-0.1q1l2-0.117q2l2＝-0.1×26.459×0.32-0.117×1.235×0.32＝-0.251kN·m
σ＝M max/W＝0.251×106/(1/6×700×152)＝9.567N/mm2≤[f]＝14.74N/mm2
满足要求！
2、挠度验算
作用线荷载q＝bS正＝0.7×31.11＝21.777kN/m
ν＝0.677ql4/(100EI)＝0.677×21.777×3004/(100×8925×(1/12×700×153))＝0.68mm≤[ν]＝l/400＝300/400＝0.75mm
满足要求！
四、小梁验算
小梁上作用线荷载q＝bS承＝0.3×39.563＝11.869 kN/m
小梁弯矩图(kN·m)
M max＝1.605kN·m
σ＝M max/W＝1.605×106/64×103＝25.073N/mm2＞[f]＝13.5N/mm2 不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！2、抗剪验算
小梁剪力图(kN·m)
V max＝6.185kN
τmax=3V max/(2bh0)=3×6.185×1000/(2×60×80)＝1.933N/mm2>[τ]=1.35N/mm2
不满足要求！请减小梁底支撑小梁间距或选择合适材料类型，或增加梁底支撑小梁，或优化小梁位置！
3、挠度验算
小梁上作用线荷载q＝bS正＝0.3×31.11＝9.333 kN/m
小梁变形图(mm)
ν＝7.716mm＞[ν]＝1.75mm
不满足要求！请优化柱箍位置，或增大相应柱边小梁根数！
4、支座反力计算
承载能力极限状态
R max=12.357
正常使用极限状态
R max=9.717
五、柱箍验算
（规范中缺少相关计算说明，仅供参考）
模板设计立面图
1、柱箍强度验算
连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。长边柱箍：
取小梁计算中b=900/(4-1)=300mm=0.3m代入小梁计算中得到：
承载能力极限状态
R max＝12.357kN
P=R max/2=6.178kN
正常使用极限状态：
R’max＝9.717kN
P’=R’max/2=4.858kN
长边柱箍计算简图
长边柱箍弯矩图(kN·m)
长边柱箍剪力图(kN)
M1＝0.23kN·m，N1＝7.915kN
短边柱箍：
取小梁计算中b=900/(4-1)=300mm=0.3m代入小梁计算中得到：承载能力极限状态
R max＝12.357kN
P=R max/2=6.178kN
正常使用极限状态：
R’max＝9.717kN
P’=R’max/2=4.858kN
短边柱箍计算简图
短边柱箍弯矩图(kN·m)
短边柱箍剪力图(kN)
M2＝0.23kN·m，N2＝7.915kN
M/W n＝0.23×106/(4.25×103)＝54.085N/mm2≤[f]＝205N/mm2 满足要求！
2、柱箍挠度验算
长边柱箍计算简图
长边柱箍变形图(mm)
短边柱箍计算简图
短边柱箍变形图(mm)
ν1＝0.05mm≤[ν]＝l/400＝0.95mm
ν2＝0.05mm≤[ν]＝l/400＝0.95mm
满足要求！
六、对拉螺栓验算
t
满足要求！
N＝7.915×2=15.83kN≤26kN
满足要求！
结论和建议：
1.小梁抗弯强度验算，不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！
2.抗剪验算，不满足要求！请减小梁底支撑小梁间距或选择合适材料类型，或增加梁底支撑小梁，或优化小梁位置！
3.小梁挠度验算，
