最新人教版九年级物理第十六章单元测试题(含答案)(新)

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。

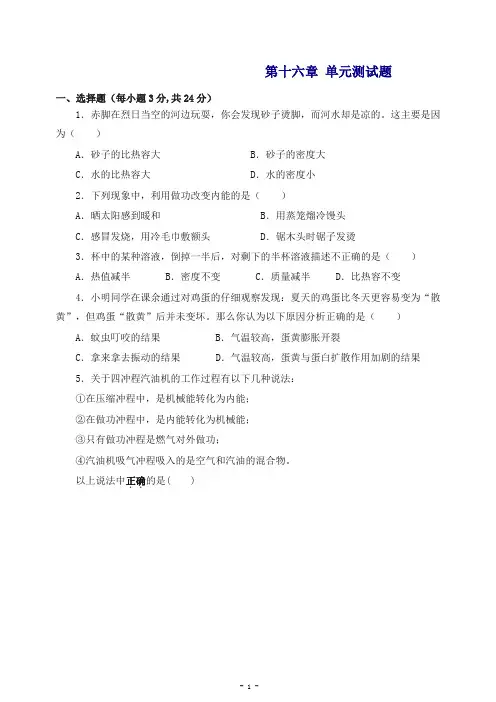

第十六章单元测试题一、选择题（每小题3分,共24分）1．赤脚在烈日当空的河边玩耍，你会发现砂子烫脚，而河水却是凉的。

这主要是因为（）A．砂子的比热容大B．砂子的密度大C．水的比热容大D．水的密度小2．下列现象中，利用做功改变内能的是（）A．晒太阳感到暖和 B．用蒸笼熘冷馒头C．感冒发烧，用冷毛巾敷额头 D．锯木头时锯子发烫3．杯中的某种溶液，倒掉一半后，对剩下的半杯溶液描述不正确的是（）A．热值减半 B．密度不变 C．质量减半 D．比热容不变4．小明同学在课余通过对鸡蛋的仔细观察发现：夏天的鸡蛋比冬天更容易变为“散黄”，但鸡蛋“散黄”后并未变坏。

那么你认为以下原因分析正确的是（）A．蚊虫叮咬的结果 B．气温较高，蛋黄膨胀开裂C．拿来拿去振动的结果D．气温较高，蛋黄与蛋白扩散作用加剧的结果5．关于四冲程汽油机的工作过程有以下几种说法：①在压缩冲程中，是机械能转化为内能；②在做功冲程中，是内能转化为机械能；③只有做功冲程是燃气对外做功；④汽油机吸气冲程吸入的是空气和汽油的混合物。

以上说法中正确．．的是( )- 1 -- 2 -A ．只有②③B ．只有①③C ．只有②④D ．①②③④6．如图1所示，其中能量转化形式相同的是( )A ．甲和乙B ．乙和丙C ．甲和丙D ．乙和丁 7. 已知＞＞同的热量，那么末温最高的是（）A. 水B. 煤油C. 干泥土D. 无法判断8．下列有关能量转化的说法中正确的是（ ） AB ．电炉工作时是内能转化为电能C ．蓄电池充电时是化学能转化为电能 D．电动机转动时，是电能转化为机械能二、填空题（每空1分，共21分）9．放学路过烤臭豆腐的小摊，同学们远远就能闻到臭豆腐的味道，这属于_______现象，臭豆腐经烧烤后，温度升高，分子无规则运动越_________。

10．“嫦娥一号”卫星是由“长征”运载火箭发射的。

火箭用液态氢做燃料主要原因是氢气的__________高；火箭上升时由________能转化________能。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，当开关S 1断开，S 2接通时，电压表读数为3V ，当开关S 1接通，S 2断开时，电压表的示数为1.6V 。

那么，当S 1、S 2均断开时，小灯泡L 1和L 2两端的电压分别为（ ）A ．1.6V ，3VB ．1.4V ，1.6VC ．3V ，1.4VD ．3V ，1.6V2．如图所示，电源电压不变，同时闭合开关S 和1S ，待电路稳定后再断开1S ，则（ ）A ．电流表A 的示数减小，电流表1A 的示数不变，电压表V 的示数不变B ．电流表A 的示数不变，电流表1A 的示数增大，电压表V 的示数减小C ．电流表A 的示数减小，电流表1A 的示数减小，电压表V 的示数不变D ．电流表A 的示数增大、电流表1A 的示数不变、电压表V 的示数不变3．小希按照图所示电路进行实验，闭合开关S 后发现小灯泡L 不发光。

他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。

若电路中只有一处发生断路故障，则断路的位置是（ ）电压表接入点 a 、b a 、c a 、d a 、e电压表示数/V U0 4.5 4.5 4.5 A ．a 、b 之间B ．b 、c 之间C ．c 、d 之间D ．d 、e 之间 4．由欧姆定律U I R =变形可得U R I=则以下说法正确的是（ ） A ．导体的电阻跟由它两端的电压和通过的电流决定B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体两端的电压为零时，因为没有电流通过导体，所以导体的电阻为零。

5．用如图甲所示的电路探究串联电路的电压特点。

关于该实验，下列说法中正确的是（ ）A ．1L 和2L 灯泡规格应相同B ．闭合开关前，电压表指针如图乙所示，说明电压表要校零C ．闭合开关，测出1L 两端电压后，仅将电压表左侧导线从a 端改接到c 端，可测出2L 两端电压D ．该实验得到的结论是串联电路中电压处处相等6．如图所示电路，当开关S 闭合后，将电压表的负接线柱引出的接线头M 依次接在a 、b 、c 、d 四点时，电压表示数最小的是 （ ）A ．aB ．bC ．cD ．d7．如图所示，电源电压为3V ，电压表示数为2V ，则灯泡L 2两端的电压为（ ）A．5V B．3V C．2V D．1V8．荷兰科学家昂内斯于1911年发现超导现象，他将水银冷却到 269℃，发现突然提升了水银的（）A．弹性B．硬度C．导电性D．导热性9．在国际单位制中，下列物理量和单位对应正确的是（）A．电流-安培B．电压-欧姆C．质量-焦耳D．力-伏特10．下列说法中正确的是（）A．原子是由带正电的原子核和带负电的核外电子构成的B．自由电荷的定向移动形成了电流，自由电荷定向移动的方向为电流方向C．电阻是导体对电流的阻碍作用，没有电流通过导体时，导体的电阻为零D．用电器中有电流通过，它两端不一定有电压二、填空题L两端的电压为V，11．如图甲所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯2若断开开关，电压表示数将（选填“变大”、“变小”或“不变”）。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据中，你认为最接近实际的是（）A．人体感觉舒适的室温约为37℃B．人体的安全电压是36VC．某普通四冲程汽油机的效率约为80%D．家用电冰箱正常工作时的电流约为1.5A2．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。

当闭合开关进行实验时，滑片P 必须向左移动的是A．B．C．D．3．关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．将一根铜导线均匀拉长，其电阻变大C．导体和绝缘体的电阻大小只跟材料有关D．铜导线的电阻一定比铝导线的电阻小4．LED灯是一种新型的高效节能光源，不仅在保证亮度的基础上节能90%左右，它的核心元件是发光二极管，二极管由下列哪种材料制成（）A．半导体材料B．金属材料C．陶瓷材料D．超导体材料5．将如图所示的滑动变阻器连入电路，要求当滑片P向右移动时，连入电路中的电阻减小，则滑动变阻器连入电路的接线柱应该是（）A．接B和C B．接A和D C．接A和B D．接C和D6．比较电阻的大小，下列说法正确的是（ ）A ．两根铜导线，细的电阻较大B ．长度相同的两根导线的电阻一定相等C ．铁导线比铜导线的电阻大D ．粗细一样、电阻相等的铜和铝导线，铜导线较长7．在如图所示的电路中，电源电压保持不变，开关S 闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（ ）A ．变阻器2R 短路B ．电阻1R 短路C ．变阻器2R 断路D ．电阻1R 断路8．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1、L 2灯丝断了B ．L 1灯丝断了C ．灯泡L 2开路D ．灯泡L 1短路二、填空题9．如图所示的电阻箱显示的电阻值为 Ω，用它可调节的最大阻值是 Ω，使用时 （填“能”或“不能”）连续改变电阻值的大小。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L2两端的电压是（）A．2V B．6V C．4V D．8V6．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关7．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（）A．示数减小且变为0 B．示数减小但不会等于0C．示数不变测量的均为电源电压6V D．示数增大，但总小于电源电压8．如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时接入电路中的电阻变大。

下列连接方式中可行的是（）A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B二、填空题9．如图所示的“模拟调光灯”。

选用铅笔芯的原因是铅笔芯是体，闭合开关后，小灯泡始终都不亮，且将电压表连接在A、B两端时电压表示数为3V，则故障应是小灯泡（选填“断路”或“短路”）了。

新人教版九年级物理第16章电压和电阻单元测试（含答案）一、选择题（共15小题）1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（）2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（）5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s 1闭合、s 2断开时，电流表和电压表示数分别为I 1、U 1；当再闭合s 2，且将滑片P 适当右移后，电流表和电压表示数分别为I 2、U 2，则下列叙述一定正确的是（ ）6．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3，三个电流表的示数分别为I 1、I 2、I 3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）7．（2010•三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0～3V ”量程测量额定电压为3.8V 小灯泡的额定功率，所给电源的电压恒为6V ，其它器材均符台实验要求．如图是同学们设计 B ．8．一台“220V 60W ”的电扇，一个“220V 60W ”的白炽灯，一个“220V 60W ”的电烙铁，将它们并联接在220V 的电压下，在相同的时间内，比较它们产生的热量，则（ ）9．（2009•延庆县二模）关于如图所示的图象，说法中不正确的是（）10．（2008•海淀区一模）小明同学为了探究串、并联电路中电流、电压的变化特点，他按照图所示电路图连接实验电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）11．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）12．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择电路（）B ．13．（2009•东城区一模）在如图所示电路中，a 、b 是两个电表，其中一个是电流表，另一个是电压表，R 1、R 2是两个并联的定值电阻，其中R 1=20Ω．开关S 闭合后，电流表的示数为0.4A ，电压表的示数为6V ．下列说法正确的是（ ）14．（2012•达州）如图所示，电源电压和灯L 的电阻不变，灯L 上标有“6V 3W ”字样．当开关S 闭合，滑片P 移至a 端时，电流表的示数为1.0A ，灯L正常发光；当开关S 断开，滑片P 移至b 端时，电源电压U 和灯L 消耗的电功率P 为（ ）15．（2002•海淀区）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R 2的总电阻5000Ω，开始时两变阻器都处于最大阻值．下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（ ）二、填空题（共10小题）（除非特别说明，请填准确值）16．（2012•浦东新区一模）在研究电阻的大小与哪些因素有关时，小明猜想电阻与电压、电流有关，小李猜想电阻与导体的长度、横截面积有关．他们设计了如图所示的电路，选用同种材料制成的不同导体、若干节干电池及其他必要器材进行实验．（1）在设计电路时，小明认为还需在M、N两端并联一个电压表才能正确测出导体两端的电压；小李认为干电池的电压是已知的，所以实验中不需要电压表；经讨论后他们达成了共识并完成了实验．你认为_________（选填“小明”或“小李”）的观点是正确的．分析比较表一、表二、表三中的数据，可判断_________（选填分析比较表一和表二和表三中的数据，可初步得出：_________．（3）为了在表三的基础上继续研究导体的电阻与导体横截面积的关系，请你在表四中填写需选用这种两端的电压必须与表三中的电压值相同；小李认为在后续实验中，通过D、E的电流必须与表三中的电流值相同．请你判断：小明的观点是_________的，小李的观点是_________的．（均选填“正确”或“错误”）17．（2008•西城区一模）把阻值分别为R1、R2的两个定值电阻串联在一个电压不变的电源上时，R1两端的电压为U1．将它们并联在该电源上时，通过R1的电流I1=_________．18．（2011•杨浦区一模）如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将_________．S闭合后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_________电流表A1的示数将_________．电流表A 与电流表A2示数的差值跟电流表A示数的比值_________（均选填“变小”、“不变”或“变大”）19．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_________，电流表A1的示数_________，电流表A2的示数_________．（填“变大”、“变小”或“不变”）20．（2012•金山区一模）某小组同学用DIS实验装置研究影响电阻大小的因素，他选取了三种材料：钨丝、锰铜丝和镍铬丝．保持温度不变，所测得实验数据记录在表一、表二和表三中的前四列，为了进一步探究电阻大小与导体的横截面、长度、材料之间的关系，他们对实验数据进行适量的运算，将结果分别记录在三个表格中的后四列中．）的数据，可初步得出结论是：_________．（2）分析比较表中的实验序号_________，以及相应的数据，可初步得出结论是：在长度、横截面积相同时，不同材料的导体电阻不同．（3）进一步综合分析比较表一、二、三中经运算后得到的数据及相关条件，归纳得出结论．（a）分析比较表一、表二或表三中的第四列和第六列数据，可得_________；（b）分析比较表一、表二和表三中的第四列和第六列数据，可得_________．21．（2011•郴州）一个标有“12V 6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个_________Ω的电阻，该电路工作10s消耗的电能是_________J．22．（2011•温州）在综合实践活动中，小明制作了如图所示的简易棉花糖机．取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关，电动机带动易拉罐转动，并用酒精灯对易拉罐底部进行加热．（1）加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，由于糖浆具有_________继续前进，遇冷变成丝状糖絮，用筷子收集到棉花糖．（2）上述制取棉花糖的整个过程中，蔗糖发生的物态变化有_________．（3）小明发现在操作过程中因无法改变电路中的电流大小，导致不能调节易拉罐的转速，从而影响糖浆变成糖絮的效果．请你针对电路装置提出一条可行的改进措施：_________．23．（2006•绍兴）小明同学为了定性比较水的流速大小，设计了一个实验装置．如图是他的部分设计图，小铜球P系在电阻可忽略的细金属丝下，悬挂在O点，AB为一固定在水平方向的电阻丝，它与金属丝接触良好（不计摩擦），B端在O点正下方．他设想：开始时小球P沿竖直方向处于静止，当把小球P 放入水平流动的水中时，球受到水流冲击向左偏移一定角度θ，水流速度越大，偏角θ越大．测量者可以根据电压表数值大小判断水流速度大小．请你完成余下的电路连接，要求水流速大时，电压表示数大，水流速小时，电压表示数也小．24．（2003•成都）在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”、“﹣”接线柱的符号．25．（2011•黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为_________，当把它对折后使其长度为L/2时，电阻为_________，粗细不变使其长度变为L/2，则电阻为_________．三、解答题（共5小题）（选答题，不自动判卷）26．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？_________（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该_________继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：=_________．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？_________（选填“会”或“不会”）．27．（2013•随州）如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．28．（2010•呼和浩特）某同学设计了如图所示的电路图．没做实验前他认为；当闭合S，移动变阻器的滑片P，电流表示数变化，电压表示数不变（即电源两端电压保持不变）；但是实验结果使他大吃一惊，他发现：当P移动时，电流表和电压表示数都发生了变化．他把六次实验的数据记录在下面的表格中：（2）根据图象，写出U﹣I的函数表达式_________；（3）他猜想P移动时之所以电压表示数有变化，可能是由于电池组内部有电阻造成的，理论和实践证明他的猜想是正确的．请根据相关信息得出电池组内部电阻r=_________Ω；（4）当变阻器连入电路中电阻R=20Ω时，电流表的示数是多少？（要求列式计算）29．（2012•泰州）（1）如图1是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭．①有同学说，这两个灯泡是串联的你的看法是_________；简述理由：_________．②不打开盒子，也无任何辅助器材，如何证明你的上述看法．简要说明你的操作方法及结论：_________．（2）用如图2所示电路可以估测灯泡的阻值，实验按下列步骤进行请将有关步骤填写完整，并回答相关问题①第一步：按电路图正确连接电路．②第二步：断开开关S2，闭合开关S1、S3，适当调节滑动变阻器•观察到电流表示数为0.3A．③第三步：断开开关_________，闭合_________，调节_________连入电路的阻值，使电流表的示数仍然为0.3A．④问题﹣﹣某同学在第三步操作中发现：当电阻箱（参见图3）的阻值调为19Ω时，电流表示数略大于0 3A，当电阻箱的阻值调为20Ω时，电流表示数略小于0.3A．在这种情况下，_________（选填“应该”或“不应该”）调节滑动变阻器，以便电流表的示数恰好为0.3A．由该同学的实验，可判断所测灯泡的阻值约为_________Ω．（3）在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图4是进行该探究的电路之一．①提供“2.5V”和“3 8V”两种规格的灯泡若干，则你所选用的灯泡是_________．②由图4所示电路，可探究电流做功多少与_________的关系．③对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点_________．30．（2012•毕节地区）导体的电阻与哪些因素有关？实验小组用如图所示的装置进行探究．实验记录数据如表：（1）连接电路时，开关应_________；（2）比较步骤_________，得出结论：导体的电阻与材料有关；（3）比较步骤1和2，得出结论：_________；（4）比较步骤1和3，得出结论：_________；（5）根据你掌握的电学知识，你认为电阻还与_________有关；（6）王刚同学在完成上述实验后，将M同时接到c、d，N同时接到c′、d′，此时小灯泡的亮度比步骤新人教版九年级物理第16章电压和电阻单元测试参考答案与试题解析一、选择题（共15小题）1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（）2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（）I=可知，电压表和电流表示数的比值等于电阻===0.6A5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）6．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）7．（2010•三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0～3V”量程测量额定电压为3.8V小灯泡的额定功率，所给电源的电压恒为6V，其它器材均符台实验要求．如图是同学们设计B．8．一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在9．（2009•延庆县二模）关于如图所示的图象，说法中不正确的是（）10．（2008•海淀区一模）小明同学为了探究串、并联电路中电流、电压的变化特点，他按照图所示电路图连接实验电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）I=11．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）12．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，B．R=R=13．（2009•东城区一模）在如图所示电路中，a、b是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为0.4A，电压表的示数为6V．下列说法正确的是（）==0.3A14．（2012•达州）如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）求出通过灯泡的电流，根据并联电路的电流特点求出通过滑动变阻器的电=0.5A=12==12==0.25A15．（2002•海淀区）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值．下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（），通过调节滑动变阻器阻值的大小可以改变电路中的电流．但由于电路图中有两个滑二、填空题（共10小题）（除非特别说明，请填准确值）16．（2012•浦东新区一模）在研究电阻的大小与哪些因素有关时，小明猜想电阻与电压、电流有关，小李猜想电阻与导体的长度、横截面积有关．他们设计了如图所示的电路，选用同种材料制成的不同导体、若干节干电池及其他必要器材进行实验．（1）在设计电路时，小明认为还需在M、N两端并联一个电压表才能正确测出导体两端的电压；小李认为干电池的电压是已知的，所以实验中不需要电压表；经讨论后他们达成了共识并完成了实验．你认为小明（选填“小明”或“小李”）的观点是正确的．分析比较表一、表二、表三中的数据，可判断小明（选填分析比较表一和表二和表三中的数据，可初步得出：材料和横截面积相同的导体，长度越长，电阻越大．（3）为了在表三的基础上继续研究导体的电阻与导体横截面积的关系，请你在表四中填写需选用这种D、E两端的电压必须与表三中的电压值相同；小李认为在后续实验中，通过D、E的电流必须与表三中的电流值相同．请你判断：小明的观点是错误的，小李的观点是错误的．（均选填“正确”或“错误”）17．（2008•西城区一模）把阻值分别为R1、R2的两个定值电阻串联在一个电压不变的电源上时，R1两端的电压为U1．将它们并联在该电源上时，通过R1的电流I1=．，I==故答案为：18．（2011•杨浦区一模）如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将变大．S闭合后，当滑动变阻器的滑片P向右移动时，电压表V的示数将不变电流表A1的示数将不变．电流表A 与电流表A2示数的差值跟电流表A示数的比值变大（均选填“变小”、“不变”或“变大”）19．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片（填向左滑动过程中，电压表V的示数变大，电流表A1的示数不变，电流表A2的示数变大．“变大”、“变小”或“不变”）20．（2012•金山区一模）某小组同学用DIS实验装置研究影响电阻大小的因素，他选取了三种材料：钨丝、锰铜丝和镍铬丝．保持温度不变，所测得实验数据记录在表一、表二和表三中的前四列，为了进一步探究电阻大小与导体的横截面、长度、材料之间的关系，他们对实验数据进行适量的运算，将结果分别记录在三个表格中的后四列中．表一（钨丝））的数据，可初步得出结论是：在导体的材料与长度相同时，导体的横截面积越小，导体的电阻越大．（2）分析比较表中的实验序号1、4、7（或2、5、8或3、6、9），以及相应的数据，可初步得出结论是：在长度、横截面积相同时，不同材料的导体电阻不同．（3）进一步综合分析比较表一、二、三中经运算后得到的数据及相关条件，归纳得出结论．（a）分析比较表一、表二或表三中的第四列和第六列数据，可得同种材料，电阻值与乘积相同；（b）分析比较表一、表二和表三中的第四列和第六列数据，可得不同种材料，电阻与的数值乘积不同．、根据表一、表二或表三中的第四列和第六列数据中比较同种材料，电阻值与乘积的关系，得出结、根据表一、表二或表三中的第四列和第六列数据中比较不同种材料，电阻值与乘积的关系，得出结论．可得：同种材料，电阻值与分析比较表一、表二或表三中的第四列和第五列数据：可得同种材料电阻与的比值是一个定值）电阻与的数值乘积不同．的比值不同）乘积相同；、不同种材料，电阻与的数值乘积不同．21．（2011•郴州）一个标有“12V 6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个12Ω的电阻，该电路工作10s消耗的电能是90J．===0.5AR==1222．（2011•温州）在综合实践活动中，小明制作了如图所示的简易棉花糖机．取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关，电动机带动易拉罐转动，并用酒精灯对易拉罐底部进行加热．（1）加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，由于糖浆具有惯性继续前进，遇冷变成丝状糖絮，用筷子收集到棉花糖．（2）上述制取棉花糖的整个过程中，蔗糖发生的物态变化有熔化和凝固．（3）小明发现在操作过程中因无法改变电路中的电流大小，导致不能调节易拉罐的转速，从而影响糖浆变成糖絮的效果．请你针对电路装置提出一条可行的改进措施：在电路中串联一个滑动变阻器．23．（2006•绍兴）小明同学为了定性比较水的流速大小，设计了一个实验装置．如图是他的部分设计图，小铜球P系在电阻可忽略的细金属丝下，悬挂在O点，AB为一固定在水平方向的电阻丝，它与金属丝接触良好（不计摩擦），B端在O点正下方．他设想：开始时小球P沿竖直方向处于静止，当把小球P 放入水平流动的水中时，球受到水流冲击向左偏移一定角度θ，水流速度越大，偏角θ越大．测量者可以根据电压表数值大小判断水流速度大小．请你完成余下的电路连接，要求水流速大时，电压表示数大，水流速小时，电压表示数也小．24．（2003•成都）在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”、“﹣”接线柱的符号．25．（2011•黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为4R，当把它对折后使其长度为L/2时，电阻为R，粗细不变使其长度变为L/2，则电阻为R．时横截面变为原来的，这样使导线的电阻变为原来的当把它对折后使其长度为时，长度变为原来的，同时横截面变为原来的来的，为R粗细不变使其长度变为，导线的电阻变为原来的，为RR；三、解答题（共5小题）（选答题，不自动判卷）26．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压．这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？不一定（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该换用两个不同功率的灯泡继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：=．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？不会（选填“会”或“不会”）．即：+，解得：=．27．（2013•随州）如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．计算出电路中的最大电流，从而确定电流表的量程，然后按电路图连接实物电路，注意电++=0.4A电压平均值/V。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

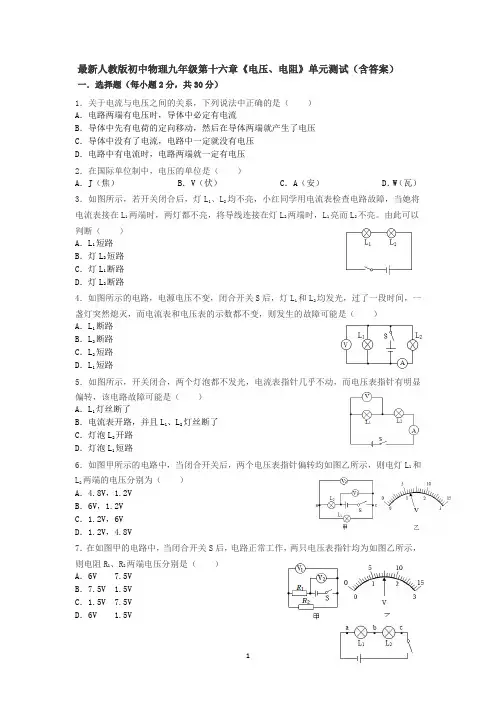

最新人教版初中物理九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。

则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷(带有参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列数据最接近实际的是A．汽油机的热机效率约为70%B．冰的比热容同水的一样是c=4.2×103J/（kg·℃）C．通常家用壁式空调正常工作的电流大约5AD．对人体而言的安全电压是36V2．下列说法错误的是（）A．并联电路中各支路两端的电压相等B．汽油机的压缩冲程主要通过热传递的方式增大混合物的内能C．温度越高，分子无规则运动越剧烈D．带电体具有吸引轻小物体的性质3．从欧姆定律可以导出公式R＝UI，对电阻的理解错误的是A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关4．通常情况下，下列物质不属于导体的是（）A．人体B．塑料C．石墨D．大地5．下列说法正确的是（）A．电路中有电压就一定有电流B．把一根铜丝均匀拉长后电阻变小C．电冰箱散热器摸起来烫手，这主要是电流的热效应造成的D．家庭电路中各用电器是并联的6．下列数据最接近生活实际的是（）A．普通中学生步行的速度约为8 m/s B．一节新干电池的电压为1V C．一支铅笔的长度约为0.8 m D．一个鸡蛋的质量约为50 g 7．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B ．电路中只要有电压就一定有电流C ．对人体的安全电压是36VD ．无论在任何情况下，一节干电池的电压都是1.5V8．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较二、填空题9．如图甲所示，电流表示数是 A ；乙中电阻箱接入电路中的电阻是 Ω。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．室温下一段铜线电阻为R，两端电压为U，通过的电流为I，下列说法错误的是（）A．R是由铜线的长度和横截面积决定的B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．如图所示的电路中，甲、乙分别接入电流表或电压表。

当S闭合后，为使两灯均能发光（）A．甲、乙均接入电压表B．甲、乙均接入电流表C．甲接入电流表，乙接入电压表D．甲接入电压表、乙接入电流表3．利用如图电路探究串联电路的规律，下列做法不正确的是（）A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响B．分别将电流表串联在a、b、c各处，可以探究电流的关系C．分别将电压表串联在a、b、c处，可以探究电路中处，可以探究电路中各用电器两端电压与电源两端电压的关系D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验4．如图所示的电路中，当闭合开关S时，两灯均正常发光，下列关于电路中电压或电流的说法中，正确的是A．通过L1的电流等于通过L2的电流B．通过L1的电流大于通过L2的电流C．电压表测的是灯L1两端的电压D．电压表测的是电源电压5．甲、乙两导体材料、温度相同，若R甲>R乙，则甲、乙两导体的长度L及横截面积S的大小情况，不可．．能．存在的是（）A．S甲>S乙L甲>L乙B．S甲<S乙L甲<L乙C．S甲=S乙L甲>L乙D．S甲>S乙L甲<L乙6．如图所示电路，电源电压保持不变为12V，电压表的读数为4V，则灯L1、L2两端的电压为（）A．4V8 V B．8 V4 VC．12 V4 V D．4V12V7．如图，两个小灯泡上均标有“3.8V”字样，电源由两节干电池组成，闭合开关，L1、L2都发光；再把一根完好的导线接在L2的两端，则（）A．L1熄灭，L2变亮B．L2熄灭，L1变亮C．L1、L2均熄灭D．L1、L2均变亮8．小明在“探究影响电阻大小的因素”活动中，发现只有一段镍铬合金丝，仅用如图装置可以探究电阻与那些因素的关系（）A．长度材料B．横截面积长度C．温度材料D．横截面积温度9．如图所示，将电压表分别接在AB、BC、AC三处，当开关S闭合时，电压表的示数（）A．在AB最大B．在BC最大C．在AC最大D．在三处一样大10．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V二、填空题11．决定导体电阻大小的因素有导体的材料、和横截面积。
