空气源热泵热水机组

工作原理
工作原理
热泵在制备热水的过程中每输入一份电能，就从环境中吸收2～3份的低品 位热能，故所用的电能仅为电锅炉的1/4左右，大大降低了电能的消耗。 这就是热泵热水机组要比电加热器省电的原因，利用热泵技术并使用环 境中的低品位热能制备热水，完全符合我国的能源战略。
工作原理
制冷
完整的空气源热泵热水机组应包含两个主要部分，即加热热水部分和制造 冷气部分。这两个部分是紧密的联系在一起的，密不可分，必须同时工作。 即在加热热水的同时，也在制造冷气供室内使用，或者说在制冷的同时也在 加热热水。
工作原理
循 环 过 程
（4）换热后的高压液态冷媒通过节流机构（膨胀阀）减压，由于压力下降，冷 媒回到了比外界环境温度低的低温低压的液态，又具有了再次吸热蒸发的能力。
如此循环将冷水加热，直到获得所需温度的热水，储存在保温热水箱中。
工作原理
根据能量守恒定律得：Q3=Q1+Q2。热泵热水机组的制热量Q3＞Q2。 也就是说最终用来加热冷水的热量要大于压缩机工作消耗的电能，其间 的差值就是从周围环境中吸收来的热量。
分类
水循环式
水箱与冷凝器由水管连接，制热是在冷凝器内完成然后依靠循环泵把水送到水箱， 由水循环实现制热。
优点：1，冷凝器与水箱是由水管连接，不存在漏氟现象； 2，不易结垢，制热水速度比氟循环式快。
缺点：1，系统内增加了循环泵，耗电量适当增加； 2，冷凝器在一定压力下频繁的冷热循环容易爆裂破坏。
目录页
工作原理
冷媒
冷媒是一种容易吸热变成气体，又容易放热变成液体的物质，理想 冷媒无毒、不爆炸、对金属及非金属无腐蚀作用、不燃烧、泄漏时 易于察觉、化学性安定、对润滑油无破坏性、具有较高的蒸发潜热 、对环境无害。
工作原理
循 环 过 程
（1）低温低压的液态冷媒经过蒸发器（空气侧热交换器）吸收空气中的热 量蒸发，由液态变为气态——将冷媒从空气中吸收的热量设为Q1。
结构组件
辅助配件
保温水箱：用于储存热水，规格从1m³~22m³不等，储存其中的热水每昼夜只下 降1~4℃。
循环水泵：为水在管道中循环提供动力
储液罐：保证在高负荷循环量大时在冷凝器内有足够的供液，在低负荷循环量小时 不至于侵入冷凝器内影响散热效果
结构组件
辅助配件
过滤器：吸收制冷剂中的水分，避免造成“水堵”，同时可过滤清除制冷剂中的 机械杂质和污物，保证制冷剂顺利流通，不至因堵塞影响正常工作。
冷凝器
属于换热器的一种，能把气体或 蒸气转变成液体，将管子中的热 量以很快的方式，传到管子附近 的冷流体中。
结构组件
膨胀阀
蒸发器
循环系统中的一个重要部件，一般 安装于储液筒和蒸发器之间。膨胀 阀使中温高压的液体冷媒通过其节 流成为低温低压的湿蒸汽。
使液体物质转化成气态，低温的 冷凝液体通过蒸发器，与外界的 空气进行热交换，气化吸热，实 现热量传递。
使用维护成本 较高 较高 较低 较低
空气源热泵热水机组能有效解决其他热水制取设备的问题
目录页
Components

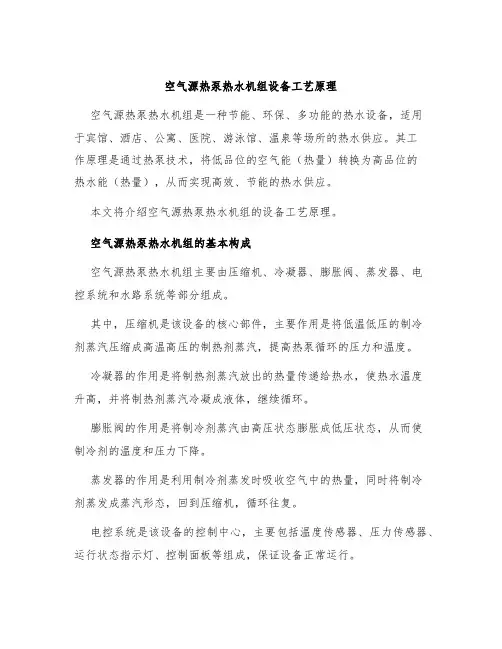

结构组件
结构组件
蒸发器
04
压缩机
膨胀阀
核心部件 01 03
02
冷凝器
结构组件
压缩机
一种将低压气体提升为高压气体 的从动的流体机械，它从吸气管 吸入低温低压的冷媒，通过电机 运转带动活塞对其进行压缩后， 向排气管排出高温高压的冷媒蒸 汽。
工作原理
循 环 过 程
（2）吸收了热量的冷媒变为低温低压气体，再通过少量的电能输入，由压缩机进行压缩 ，使低温低压气态的冷媒变成高温高压状态——将压缩机的压缩功转化的热量设为Q2。
工作原理
循 环 过 程
（3）高温高压的气态冷媒在热交换器（冷凝器）内与冷水进行热交换，冷媒在常温 下被冷却，冷凝为液态。此过程中，冷媒放出的热量使冷水得到加热——将冷水吸收 的热量设为Q3。
应用背景
各种热水制取设备性能比较分析表
类别 锅炉（燃油、燃
气）
电锅炉
太阳能
空气源热泵热水 机组
能源性质
一次能源
二次能源
可再生能 源
可再生能 源
安全性 有漏气、漏油、火灾、
爆炸等安全隐患 电热管易老化、有漏电
隐患
安全可靠
安全可靠
稳定性 不稳定
不稳定 受天气影响
较大 稳定
初投资 较低 较高 较高 较高
工作原理
制冷
制造的冷气其实就是在蒸发器内被低温低压冷媒蒸汽吸收过热量的空气， 低温空气导入室内满足人们的生活需要。 冷媒在循环中吸热和放热部分的能量传递都得到了有效利用，这也就导致 空气源热泵热水机组的COP（能效比）很高。
工作原理
热泵热水机组可根据实际需要由多台小容量机组组成，称为模块式机组。每 个热泵热水机组为独立的加热单元，其进出水管都并联在进出冷、热水的总 管上。任何一台机组发生故障都不影响其他机组的正常运行。
气液分离器：使液体不能轻易进人压缩机，而是被存储起来，起到保护压缩 机的作用。
结构组件
整体示意图
目录页
Principle
工作原理
工作原理
概述
空气源热泵热水机组运用逆卡诺循环定理，通过压缩机做 功，使冷媒产生物理相变（气态—液体—气态），利用这 些循环相变过程不断吸热和放热，由吸热装置吸取空气中 的热量，经过热交换器使冷水逐步升温，制取的热水通过 水循环系统送至用户。
特点
运行可靠
一年四季均能够从空气中取热，持续向用户提供生活热水 运行环境温度：-10~43℃ 提供热水温度：40~62℃
特点
应用广泛
有专为宾馆、酒店、学校、医院、桑拿浴室、美容院、游泳池、洗衣房、 工矿等设计的各种型号的商用机，也有专为家庭设计的各种型号的家用机 ，同时还可以免费获取冷气。
特点
安装方便
热泵机组可安装在指定任何指定的地方，不影响建筑物美观，只需很少 空间，无需直接光照，安装非常容易，可露天摆放，也可放置在不显眼 的角落或地库里。
特点
操作简单
整个机组采用自动化智能控制系统，用户只需在初次使用时开一 下电源，在以后的使用过程中完全实现自动化运行，到达用户指 定水温时自动停机，低于用户指定水温时系统自行开机运行。
特点
安全
空气源热泵热水机组不是采用电热元件直接加热，故相对电热水器而言， 杜绝了漏电的安全隐患； 相对燃气热水器来讲，没有燃气泄露，或一氧化碳中毒之类的安全隐患， 因而具有更卓越的安全性能。
特点
舒适
空气源热泵热水机组是蓄热式的，加热功能根据水箱内的温度自动启动，保证热 水24小时充足供应，因此不会出现像燃气热水器那样无法同时满足多个水龙头用 热水的问题，也不会出现电热水器容量小，多人洗澡需要等待的问题。即开即用 热水，出水量大，出水温度稳定，满足你所有对热水的期望。
空气源热泵热水机组
目录
CONTENTS
1 应用背景 2 结构组件 3 工作原理
4 分类 5 特点 6 总结
目录页
Background
应用背景
源自文库用背景
常见热水供应设备
燃油热水炉
燃气热水炉
电热水炉
太阳能热水器
应用背景
存在的问题
燃油、燃气炉环境污染严重 燃油、燃气炉、电热水炉存在漏油漏气漏电等安全隐患 燃气、电锅炉效率低、运行费用高、不符合节能要求 太阳能热水器占地面积大，易受季节日照的影响
目录页
Classification
分类
分类
分类
按照加热水的方式不同，主要分为水循环式和氟循环（盘管）式
分类
原理对比
分类
氟循环式
冷凝器与水箱由铜管连接，在保温水箱里依靠铜管内的高温冷媒与水热交换，由冷 媒循环实现制热。
优点：1，没有水泵，耗能相对较低； 2，造价成本比水循环式低。
缺点：1，安装容易发生漏氟现象，一旦水箱漏氟难以维修； 2，易结水垢影响传热。
目录页
Summary
总结
总结
空气源热泵热水机组具有传统热泵的一切优点，同时还附带制冷效果； 它充分利用大气中的低位热能，循环中无可燃、可爆气体，无电器推动 元件，绝对安全；无任何废气、废水、废渣排放，绝对高效节能环保； 在节能减排的时代背景下，超高的能效比使得它的市场潜力巨大。
致谢
Features
特点
特点
七大特点
节能环保 运行可靠 应用广泛
安装方便 操作简单 安全
舒适
特点
节能环保
无废水、废热、废气排放，可以有效缓解热岛效应
空气能热泵机组的热效率一般为300%-500%，以温升40℃ 计算，生产一吨热水约耗电9-15度。而普通电加热方式需要 耗电52度。
热泵机组全年平均运行成本只需电直接加热的1/4，燃油、 燃气加热的1/3~1/2，常规太阳能的1/1.5。
