蓄电池充放电试验方案

直流蓄电池充放电试验步骤及注意事项To carry out a direct current (DC) battery charge and discharge test, several steps need to be followed along with necessary precautions.1. Preparation:Before starting the test, ensure you have the following items ready:- DC power supply: To provide the required charging and discharging currents.- Multimeter: To measure voltage, current, and other parameters.- Battery holder or cell stand: To securely hold the batteries during testing.- Safety equipment: Such as gloves, goggles, and appropriate clothing for protection.在进行试验之前，确保准备好以下物品：- 直流电源：提供所需的充放电电流。

- 万用表：用于测量电压、电流和其他参数。

- 电池支架或背板：在测试过程中安全固定电池。

- 安全设备：如手套、护目镜和适当的服装以进行保护。

2. Charging procedure:- Connect the positive terminal of the DC power supply to the positive terminal of the battery and the negative terminal of the power supply to the negative terminal of the battery.- Set an appropriate charging current based on the battery manufacturer's specifications.- Monitor the voltage and current during charging using a multimeter or a data acquisition system.- Continue charging until reaching the recommended voltage level specified by the battery manufacturer.充电步骤：- 将直流电源的正极与电池的正极相连接，将负极与负极相连。

直流屏阀控式免维护铅酸蓄电池充放电实验指导书在变电站内,直流系统为站内的控制、保护、信号等回路提供直流电源，是电网安全稳定运行的重中之重，而蓄电池组则是直流系统的核心设备，能够保障在交流失电的情况下直流系统的不间断供电。

因此，蓄电池被称为是变电站的“心脏”开展充放电试验主要是为了检查蓄电池容量、及时发现老化电池而进行的。

一、检查标准1.蓄电池容量核算根据《110kV及以下配电网装备技术导则》Q/CSG10703-2009，对矿山10kV配电室直流系统电池组进行验证。

7-12计算原则按浮充电运行时，直流母线电压为1.05Un来确定电池个数Nf二1.05Un/Uf式中Un--直流系数额定电压；Uf--单个电池组件的浮充电压，取13.8V。

根据直流母线允许的最低电压，并考虑蓄电瓶至直流母线间的电压降,来校验蓄电池的放电终止电压Ud,应满足UdN0.875Un/Nf。

由此确定蓄电池个数Nf二1.05*220/13.8=16.73取18个终止电压UdN0.875*220/18=10.69V取10.7V3.蓄电池容量计算采用容量换算法，满足事故全停状态下的持续放电容量k K式中，C--蓄电池计算容量，Ah；K--可靠系数，取1.4；C k--事故全停状态下相应的持续放电时间的放电容量，由上表可知，15.46A；s.xK--容量系数，《电力工程直流系数设计手册》查得0.748。

c.cC二K J二1.4*15.45=28.91Ahck K0.748c.c配电室原配置蓄电池组的容量为38Ah，后续又并联一组同数量型号的电池组，10kV配电室蓄电池组实际容量为76A,配电室实际配置的蓄电池容量满足理论要求，但蓄电池自身是否满足实际需要需要进一步验证。

4.判断标准（1）蓄电池组放电电流放电10h后（因生产持续,无法按规定事故放电,也无法叠加规定的10次冲击,暂按1kW负荷放电）,直流母线上的电压不得低于直流标称电压的90%。

直流蓄电池充放电试验步骤及注意事项直流蓄电池是一种将电能储存在化学能中的装置，主要应用于各种便携式电子设备、车辆以及电网储能等领域。

了解并掌握直流蓄电池的充放电特性对于延长其寿命、提高性能至关重要。

本文将介绍直流蓄电池充放电试验的步骤及注意事项。

首先，进行直流蓄电池充放电试验前，需要准备好相关的设备和仪器，包括直流电源、电流表、电压表、温度计等，确保测试环境与要求相匹配。

在进行试验前，需要对蓄电池进行充分的充电，以保证其处于最佳状态。

接下来，进行充电试验时，首先需要将直流电源的正负极分别连接到蓄电池的正负极，根据所需的充电电流和电压设定合适的数值。

在充电过程中，需要不断监测电池的电压和电流变化情况，确保充电过程稳定进行。

同时，还需要注意监测电池的温度变化，避免过热造成安全隐患。

在充电过程完成后，需要进行放电试验以测试蓄电池的性能。

放电试验时，同样需要连接电池正负极到电源，并设定合适的放电电流和时间。

监测电池的电压和电流随时间的变化情况，以评估其放电性能。

同时，还需注意监测电池的温度变化情况，确保放电过程安全进行。

在进行充放电试验时，需要注意以下几点事项。

首先，要根据蓄电池的型号和规格选择合适的充电和放电参数，避免超负荷导致损坏。

其次，试验过程中需要不断监测电池的温度变化情况，及时采取降温措施，确保安全。

另外，还需要注意隔离电源和电池之间的连接，防止短路事故的发生。

让我们总结一下本文的重点，我们可以发现，直流蓄电池充放电试验是了解蓄电池性能的重要手段，通过规范的试验流程和注意事项，可以更好地评估其性能并延长其使用寿命。

希望本文介绍的直流蓄电池充放电试验步骤及注意事项能对相关领域的研究和实践提供帮助。

蓄电池组充放电试验标准一、试验设备和工具1. 充电器：符合蓄电池组的额定电压和容量要求；2. 放电负载：符合蓄电池组的额定电流和容量要求；3. 电压和电流测量仪表：能够准确测量充放电过程中的电压和电流；4. 温度计：用于监测充放电过程中的温度变化；5. 安全设备：包括防爆设备、漏电保护装置等。

二、试验准备1. 验收检查：在进行充放电试验前，需要对蓄电池组的外观、接线、标识等进行验收检查，确保其符合要求；2. 环境准备：确保试验现场通风良好，无易燃易爆材料；3. 充电器和放电负载：在进行试验前，需要确保充电器和放电负载的正常工作状态。

三、试验内容1. 充电试验：（1）将蓄电池组连接至充电器，并根据其额定电压和容量进行充电；（2）监测充电过程中的电压和电流变化，并记录充电时间；（3）当蓄电池组达到充电结束条件时，停止充电并记录充电结束时的电压和电流。

2. 放电试验：（1）将蓄电池组连接至放电负载，并根据其额定电流和容量进行放电；（2）监测放电过程中的电压和电流变化，并记录放电时间；（3）当蓄电池组达到放电结束条件时，停止放电并记录放电结束时的电压和电流。

四、试验要求1. 充电试验要求：（1）充电过程中，蓄电池组的电压和电流变化应在充电曲线范围内；（2）充电结束时，蓄电池组应达到额定电压和容量，且无异常情况发生。

2. 放电试验要求：（1）放电过程中，蓄电池组的电压和电流变化应在放电曲线范围内；（2）放电结束时，蓄电池组应达到额定电流和容量，且无异常情况发生。

3. 安全要求：（1）试验过程中，要严格遵守安全操作规程，确保设备和人员安全；（2）如发现蓄电池组出现异常情况，应立即停止试验并进行处理。

五、试验报告1. 试验结果记录：将试验过程中的充电和放电数据进行记录，包括电压、电流、温度等参数；2. 试验分析：根据试验结果，对蓄电池组的充放电性能进行分析，并评估其是否符合要求；3. 试验结论：根据试验分析结果，撰写试验结论和建议，对蓄电池组的性能和安全进行评价。

蓄电池充放电试验步骤及注意事项直流蓄电池，即通常所说的铅酸电池或免维护铅酸电池，是一种常见的储能设备。

为确保其性能和延长使用寿命，定期进行充放电试验是十分必要的。

下面将详细介绍充放电试验的步骤及注意事项。

充电试验步骤：1. 检查电池外观：在开始之前，先对电池外观进行检查，确保没有裂缝、渗漏或异常膨胀等现象。

2. 检查电解液：对于需要电解液的铅酸电池，应确保电解液达到适当液位，必要时添加蒸馏水。

3. 断开负载：在进行充电试验前，需要将电池从系统中断开，确保无外部负载。

4. 连接充电器：使用适合的电池充电器连接到待测电池上。

确保充电器的正负极与电池匹配，并设置合适的充电模式（如恒流充电）。

5. 开始充电：启动充电器，开始对电池进行充电。

小电流充电通常用于维持电池状态，而大电流快速充电适用于急需充满电的情况。

6. 监测充电过程：在充电过程中要密切观察电池的电压变化，以及是否有异常现象发生，如过热、冒泡、漏液等。

7. 达到充满状态：当电池电压达到设定值并在一段时间内保持稳定时，可认为电池已经充满。

对于铅酸电池，这个电压通常是每个单体2.4伏特左右。

8. 断开充电器：充满后，关闭充电器并断开连接。

让电池静置一段时间，以使电解液中的气体有时间重新分布。

放电试验步骤：1. 预备工作：确保有适合的负载或放电设备来承接电池释放的能量。

2. 记录初始状态：在放电前记录下电池的开路电压。

3. 连接负载：将预先准备好的负载接入到电池中，开始放电过程。

4. 监控放电：密切监控电池的电压变化，间隔一定时间记录电压值，直至电池接近其放电截止电压（一般为每个单体1.8伏特）。

5. 终止放电：一旦电池电压下降到接近截止电压，立即停止放电以防止电池过度放电导致损坏。

6. 记录结果：记录最后的电压值，并根据放电时间和电池容量评估电池的健康状态。

注意事项：- 保护好眼睛和皮肤，戴护目镜和耐酸手套以防电解液造成伤害。

- 充电环境需要通风良好，因为充电时可能会释放出可燃气体（氢气和氧气）。

蓄电池充放电多个方案注意事项、关键点220kV 及以下变电站内单组阀控蓄电池核对性充放电检验蓄电池电压检查：蓄电池总电压、单只蓄电池浮充电压值在（2.23-2.28）V×N。

调整运行方式：（1）不允许进行全容量核对性放电，只允许带负荷放出额定容量的50%。

（2）将充电机退出运行。

（3）检查运行直流系统是否正常。

（防止直流母线失压。

）放电仪参数设置：（1）设置放电电流0.1C10A 减去负荷电流。

（2）设置放电终止电压2.00×NV。

（3）设置放电时间5小时。

蓄电池放电：（1）合上放电开关，开始放电。

（2）放电过程中保持放电电流恒定，注意观察蓄电池外观和温度有无异常。

（3）每小时记录一次蓄电池组端电压和单只蓄电池电压及室温。

（4）使用巡检仪的应核对测量电压。

（5）任一单只电池电压降到以下标准时停止放电：1）标称电压2伏电池：单只电压达到2V；2）标称电压6伏电池：单只电压达到6V；3）标称电压12伏电池：单只电压达到12V。

或参照蓄电池说明书。

（6）计算蓄电池容量：C＝ I*h（考虑温度补偿）。

蓄电池充电：（1）蓄电池放电终止后，立即断开放电开关，合上充电开关，充电装置应进入均充状态。

（2）充电过程中，注意蓄电池温度情况，超过40℃时，应降低充电电流。

（3）每2小时记录一次蓄电池组端电压和单只蓄电池电压、温度是否正常。

（4）蓄电池充电完成后检查充电装置进入浮充状态。

循环充放电：（1）放电5小时，单只蓄电池电压不低于2V，放电即结束。

（2）上述条件不满足时，重复充放电步骤，再次进行核对性充放电，若第三次仍不满足，应更换。

GFM—400蓄电池充放电方案 4000AH蓄电池充、放电技术要求：（1）放电截止电压10小时放电率的终止电压为1.85V 。

（2）电池系浮充运行时，蓄电池单只电压不应低于2.10V，如长期低于2.10V时则需进行平衡充电。

方法是：补充充电电压和充电时间可为单只2.34V充24小时或2.4V充12小时。

蓄电池充放电试验方案概述：蓄电池充放电试验是一种对蓄电池性能进行评估的重要实验。

通过合理的试验方案可以全面了解蓄电池的充放电性能以及其在不同工况下的表现。

本文将详细介绍蓄电池充放电试验的方案，包括试验目的、试验方法、试验设备和试验流程等。

试验目的：1. 评估蓄电池的容量与能量特性；2. 研究蓄电池在不同充电/放电速率下的性能；3. 测试蓄电池在不同工作温度下的电能存储效率；4. 评估蓄电池在充放电过程中的电压稳定性和容量衰减情况。

试验方法：1. 充电试验a) 将蓄电池连接到充电设备，设置合适的充电电流和充电时间。

b) 监测蓄电池的电压和充电电流，记录充电过程中的电流、电压、时间等数据。

c) 充电至蓄电池达到额定电压或者充电电流达到设定值时，停止充电。

d) 记录充电过程中的温度变化，评估充电系统的热耗散能力。

2. 放电试验a) 将蓄电池连接到放电装置，设置适当的负载电流和放电时间。

b) 监测蓄电池的电压和放电电流，记录放电过程中的电流、电压、时间等数据。

c) 放电至蓄电池电压降至设定值或者放电电流达到设定值时，停止放电。

d) 记录放电过程中的温度变化，评估蓄电池的热释放能力。

试验设备：1. 充电设备：包括电源、电流控制器、电压测量仪等。

2. 放电装置：包括负载、放电电路等。

3. 温度控制系统：可通过恒温水浴或者风扇对蓄电池的工作温度进行控制。

4. 数据采集系统：用于实时监测和记录蓄电池的电流、电压和温度等信息。

5. 安全设备：包括过电压保护、过流保护等设备，确保试验过程的安全性。

试验流程：1. 准备工作：确认试验设备正常工作，检查蓄电池的连接和电压电流测量接口。

2. 参数设定：根据试验目的设定充电和放电的电流、时间以及充放电过程中的温度控制要求。

3. 充电试验：按照设定的充电电流和时间进行充电，记录电流、电压和温度等数据。

4. 放电试验：根据设定的放电电流和时间进行放电，记录电流、电压和温度等数据。

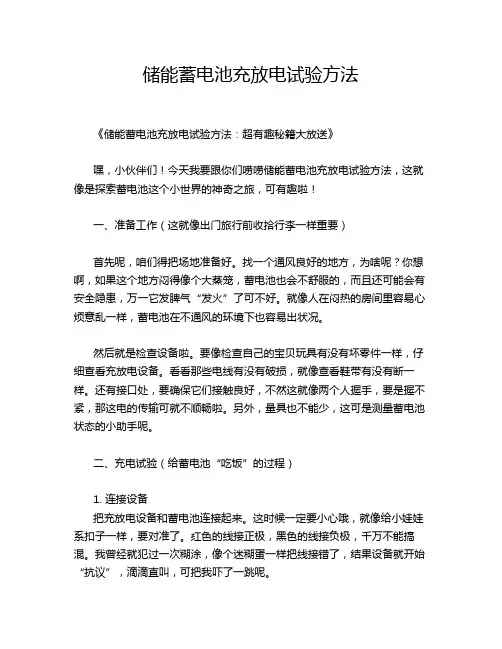

储能蓄电池充放电试验方法《储能蓄电池充放电试验方法：超有趣秘籍大放送》嘿，小伙伴们！今天我要跟你们唠唠储能蓄电池充放电试验方法，这就像是探索蓄电池这个小世界的神奇之旅，可有趣啦！一、准备工作（这就像出门旅行前收拾行李一样重要）首先呢，咱们得把场地准备好。

找一个通风良好的地方，为啥呢？你想啊，如果这个地方闷得像个大蒸笼，蓄电池也会不舒服的，而且还可能会有安全隐患，万一它发脾气“发火”了可不好。

就像人在闷热的房间里容易心烦意乱一样，蓄电池在不通风的环境下也容易出状况。

然后就是检查设备啦。

要像检查自己的宝贝玩具有没有坏零件一样，仔细查看充放电设备。

看看那些电线有没有破损，就像查看鞋带有没有断一样。

还有接口处，要确保它们接触良好，不然这就像两个人握手，要是握不紧，那这电的传输可就不顺畅啦。

另外，量具也不能少，这可是测量蓄电池状态的小助手呢。

二、充电试验（给蓄电池“吃饭”的过程）1. 连接设备把充放电设备和蓄电池连接起来。

这时候一定要小心哦，就像给小娃娃系扣子一样，要对准了。

红色的线接正极，黑色的线接负极，千万不能搞混。

我曾经就犯过一次糊涂，像个迷糊蛋一样把线接错了，结果设备就开始“抗议”，滴滴直叫，可把我吓了一跳呢。

2. 设置充电参数根据蓄电池的类型和规格来设置充电参数。

这就好比你按照菜谱做菜，不同的菜需要不同的调料和火候。

对于蓄电池来说，电流、电压这些参数可不能乱设。

要是设得太大，就像给一个小婴儿塞一大块肉，它根本消化不了；要是设得太小，又会像给一个大胃王只喂一小勺饭，根本吃不饱，充不满电。

3. 开始充电一切准备就绪后，就可以开始充电啦。

在充电的过程中，要像一个小卫士一样，时刻盯着充电设备的显示屏。

看看电流、电压有没有什么异常波动。

这就像看锅里的水有没有烧开一样，得小心着点。

如果发现数值波动很大，那可能就是有问题了，得赶紧检查是哪里出了岔子。

三、放电试验（让蓄电池“干活”的阶段）1. 切换模式充电完成后，要把设备切换到放电模式。

蓄电池容量测试及充放电维护方案1.概述该方案采用世界专利技术，“逆变放电法”，对蓄电池的容量进行放电测试。

利用公司开发的先进软件，可以在7分钟内快速地预测被测电池组的容量，找出落后的电池；也可以进行长时间的额定电流恒流放电，一方面可以精确地测出蓄电池组的容量，同时也可以完成对蓄电池的一次放电维护，然后用充电模块对蓄电池组进行充电维护。

2.系统组成及原理智能化蓄电池容量放电测试系统由蓄电池监测仪（简称PBM），蓄电池容量测试放电仪（简称容测仪）以及配套的测量软件组成，该系统的问世，为通信电源系统的用户提供了一套维护和测试蓄电池容量的新颖有效的手段。

利用这套仪器可以有效解决通信设备领域中，目前唯一无法解决而长期困扰维护人员的难题——蓄电池的容量测试。

蓄电池监测仪可以用于监测单体电池端电压、电池温度、电池电流和24V或48V总电压；可以监测的单体电压范围从2V到12V,适用于48V电池组；监测仪体积小，携带方便，具有远程和近程通信功能。

蓄电池容量测试放电仪采用了使蓄电池的放电直流输出逆变为交流，并能长期同步地将交流电回送入交流电网的最新技术，从而达到使蓄电池恒流放电和高智能化的先进性。

它完全避免了蓄电池在放电过程中的化学反应变量的不确定性，克服了电压、温度、内阻、电流、电解液纯度等多种变量的影响，以其恒定的直流放电电流，能十分精确地测得蓄电池组的容量。

它更完全避免了传统的电能转化成热能方式对周围设备和人体的不安全性通过对测试数据的分析，可以在7分钟内快速预测蓄电池的容量，实现对蓄电池容量的初测，也可以通过长时间深度放电，实现对蓄电池容量精确测量。

在测试过程中，能看到每节电池的情况，直接找出落后电池。

可以配置打印机，打印出各种图表文件，可以查询先前测试的历史记录，也可以将其用软盘进行备份和携带移动。

软件采WINDOWS操作平台，友好的中文界面，操作简单直观明了，容易掌握等功能和特点。

蓄电池容量测试及充放电维护方案3.性能及应用范围3.1具体性能如下:(1).恒流放电：该系统通过在放电仪上设置放电电流，可以实现恒流放电，精度高达90％以上，而且利用监测软件可以观察到放电电流的曲线。

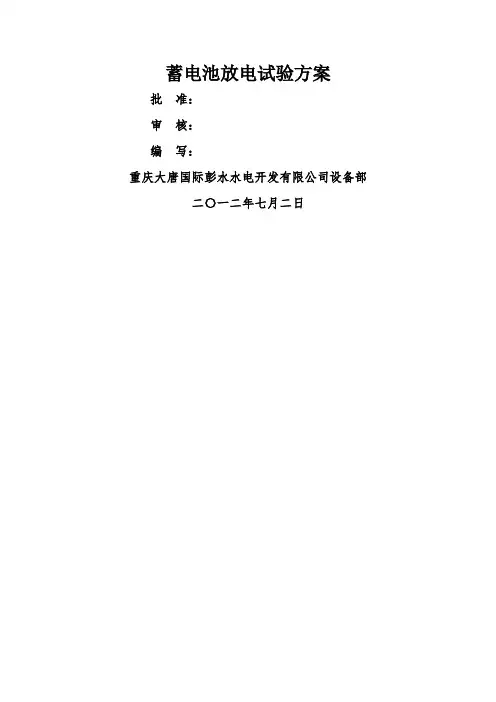

蓄电池放电试验方案批准：审核：编写：重庆大唐国际彭水水电开发有限公司设备部二〇一二年七月二日蓄电池放电试验方案本次试验按DL/T724-2000-6.3.3阀控蓄电池核对性放电要求进行全核对性放电试验。

一、计划时间：开关站直流Ⅰ组蓄电池充放电试验：2012年07月11日08：00至2012年07月14日23：00开关站直流Ⅱ组蓄电池充放电试验：2012年07月15日08：00至2012年07月19日23：00地下厂房直流Ⅰ组蓄电池充放电试验：2012年07月29日08：00至2012年08月01日23：00地下厂房直流Ⅱ段充电装置试验：2012年08月02日08：00至2012年08月05日23：00大坝直流充电装置试验：2012年08月11日08：00至2012年08月14日23：00二、组织措施现场指挥：李正家成员：谭小华（工作负责人）、刘宏生、肖琳、肖力、陈灏、刘应西、韦黎敏、运行当班值三、试验前准备工作1、设备部1)外观检查：蓄电池槽、盖、安全阀、极柱封口剂等的材料应具有阻燃性，用目测检查蓄电池外观，蓄电池的外观不应有裂纹、变形及污迹；2)极性检测：用万用表检查蓄电池极性；3)开路电压检查：蓄电池在环境温度5℃～３５℃的条件下完全充电后静置至少24h，测量蓄电池的开路电压应符开路电压最大最小电压差值不大于0.03V；4)蓄电池连接压降：蓄电池间的连接条电压降应不大于8mV；5)内阻测试：制造厂提供的蓄电池内阻值应与实际测试的蓄电池内阻值一致，允许偏差范围为±10%。

2、发电部退出需放电试验的运行蓄电池组。

三、试验步骤1、蓄电池核容试验：1)以0.1×10小时放电率电流对电池组充电，连续充电至少72小时，直至3小时内充电电流基本稳定不变（电池组充满状态），静置1到2小时，电池组温度与周围温度基本一致后对电池组进行放电，放电电流为10小时放电率电流（120A），连续放电10小时（放电过程中调整负载，始终保持放电电流不变）或端电压达到终止电压1.8Vx104或单个电池电压低于1.8V时，停止放电，记录连续放电时间，由此算出容量。

蓄电池充放电试验步骤及注意事项蓄电池充放电试验是一种常见的电池性能评估和电池寿命测试方法。

下面将详细介绍蓄电池充放电试验的步骤及注意事项。

一、蓄电池充电试验步骤：1.准备工作：确认试验所需的设备和仪器齐全，并对设备进行检查和校准。

2.确定试验目的：明确充电试验的目的，如测试电池的容量、充电效率、内阻特性等。

3.清洁电池：先用软布擦拭电池外壳和接线端子，清除污渍和氧化物。

4.连接电池：将电池与充电设备连接，确保连接稳固可靠，并按照电池的正负极正确连接。

5.设置充电电流：根据试验需求，设置合适的充电电流。

一般情况下，充电电流不应超过电池容量的10%。

6.启动充电：打开充电设备的电源开关，启动充电过程。

在充电过程中，需要监测电池的电压、电流和温度等参数，并记录数据。

7.充电完成：当电池的电压达到设定值或达到充电截止点时，停止充电，并断开电源。

二、蓄电池放电试验步骤：1.准备工作：确认试验所需的设备和仪器齐全，并对设备进行检查和校准。

2.确定试验目的：明确放电试验的目的，如测试电池的放电容量、放电效率、放电特性等。

3.连接电池：将电池与放电设备连接，确保连接稳固可靠，并按照电池的正负极正确连接。

连接之前要检查电池的电量，以确保电池有足够的能量进行放电试验。

4.设置放电电流：根据试验需求，设置合适的放电电流。

一般情况下，放电电流可以根据电池容量的要求进行选择。

5.启动放电：打开放电设备的电源开关，启动放电过程。

在放电过程中，需要监测电池的电压、电流和温度等参数，并记录数据。

6.放电完成：当电池的电压达到设定值或达到放电截止点时，停止放电，并断开电源。

三、蓄电池充放电试验的注意事项：1.安全第一：在进行充放电试验时，要注意电池的安全性，避免过度放电或过度充电，以免引发电池短路、溢液或爆炸等事故。

2.温度控制：充放电试验过程中，要注意电池的温度变化，避免温度过高造成电池损坏。

可以通过加风扇或冷却系统来进行温度控制。

蓄电池检查试验方案一、目的为延长蓄电池使用寿命,确保电源类设备处于最佳运行状态,需对蓄电池组进行充放电试验,为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范,特制定本方案;二、组织与职责一组织管理组组长:1.协调蓄电池检查试验的整体统筹与实施;2.监管各小组的履职情况;副组长：1.配合组长监管蓄电池检查试验工作的开展与实施;2.配合组长监管各小组的履职情况;安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作,一经发现违规行为,立即叫停改造工作;技术负责人：1.负责监管蓄电池检查试验期间运行方式调整;2.负责蓄电池检查试验期间提供相关的技术支持;二现场实施组组长：成员：三、编写依据50172-1992电气安装工程蓄电池施工及验收规范T 5044-1995火力发电厂.变电所直流系统设计技术规程T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组;五、工作前的准备1.方案学习组长负责对所有改造人员进行方案的学习培训,并进行签字确认;各小组组长负责对自己的成员进行方案的分解落实;安全负责人对所有人进行安全交底及措施的落实情况;2.材料及工器具准备六、工作项目及内容1.按下表检查蓄电池型号及参数;蓄电池型号及参数记录表2.外观及接线检查逐个目测检查蓄电池外观,不应有变形、污迹,蓄电池间连接可靠、无锈蚀;检查项目和结果满足下表要求;蓄电池外观及接线检查项目确认表3.蓄电池运行环境检查蓄电池运行环境检查记录表4.放电前的运行方式检查作业前,工作负责人将相关风险以“风险告警单”形式告知工艺及仪表,在工艺及仪表签字确认后方可开始作业;设备交流输入电源为双电源的,先验证双电源切换正常;对照图纸,核实隔离措施,确认装置运行正常,且无其他工作;5.放电将蓄电池组脱离直流母线;将放电试验仪与蓄电池放电开关连接进行放电,每隔1小时记录一次下表所列各项参数;蓄电池核对性放电数据记录表放电末期要随时监视测量并记录,以便确定蓄电池放电到终止电压时的准确时间;当其中一只蓄电池端电压降至下表规程值时,停止放电,计算容量,不允许蓄电池的电压低于其终止电压;蓄电池放电终止电压规程值6.充电放电结束后,将电池组恢复到装置中进行充电;蓄电池内阻测试按照下表进行蓄电池内阻测试,分析蓄电池内阻变化趋势;蓄电池内阻记录分析表格附件1：质量验收卡附加2:风险控制卡蓄电池充放电试验风险控制卡日期：年月日时分操作人：操作人确认签字：班长确认签字：技术员确认签字：。

蓄电池充放电试验步骤
蓄电池充放电试验是蓄电池工作效率评价的重要指标，其结果可直接
反映蓄电池的性能好坏及其使用寿命。

因此，蓄电池充放电试验的做法和
要求非常重要。

本文将详细介绍蓄电池充放电试验的步骤，包括准备工作、充电、放电、数据处理等。

一、准备工作
1、准备蓄电池。

一般应选取新出厂的蓄电池作为试验依据，详细检
查电芯的外观状况，如果有损伤的，应及时经过修理，保证电芯质量。

2、准备试验设备。

必须确保电芯和其他测试设备连接紧密，以免对
试验结果造成影响。

3、准备用料。

根据蓄电池充放电试验的要求，准备好充放电的电源、热源和温控仪等。

二、测试开始前准备
1、将蓄电池的电池栅栏接入电源，确保蓄电池的负载工作稳定；
2、将电芯的电池盒连接到热源，以便在放电过程中控制电池的温度；
三、充电
1、将蓄电池的放电总电压和每节电池的放电单体电压记录，为后续
数据处理作准备；
2、设置充电电流和充电电压，以达到充电的要求；
3、充电过程中定期测试蓄电池的放电总电压和每节电池的放电单体
电压，记录充电过程中的电压变化；
4、直至充电电流小于等于充电电压设定值。

蓄电池充放电方案
一、蓄电池的充放电原理
蓄电池作为电动车的补充能源，其放电原理主要分为两种：一种是电
动车本身的电机发电，使蓄电池吸收充电；另一种是使用外部电源向蓄电
池充电。

电动车的行驶过程中，电动机发电，从而电力不断从蓄电池中取出，
即放电。

电动车行驶完毕，蓄电池中的电量会逐渐减少，此时需要进行充电。

此时，可以使用外部电源向蓄电池充电，即在符合安全要求的条件下，使用充电器或电源连接到蓄电池，并向其中提供电流，使蓄电池回复充电
状态。

1、充电技术
充电技术是电动车使用蓄电池的关键技术，它表示蓄电池在何种状态下，以什么样的电流和电压对电池进行充电，以达到蓄电池最大能量出口。

充电技术有很多不同的类型，如慢充、快充、恒流充电等。

慢充是指
向蓄电池提供适当的电流，使其充满电池能量的过程。

优点是安全可靠，
充电速度比快充慢，不损耗电池能量，适合长时间充电使用。

快充技术则
指输入电流较大，使电池在一定时间内充满的技术。

这种方式充电速度快，但充电时间短，容易造成电池损耗，不宜长时间充电。

蓄电池充放电试验标准蓄电池充放电试验是对蓄电池进行性能测试的重要手段，也是评价蓄电池质量和性能的重要依据。

蓄电池的充放电性能直接影响着其在实际应用中的使用寿命和性能稳定性。

因此，建立科学规范的蓄电池充放电试验标准对于保障蓄电池产品质量、提高产品性能具有重要意义。

一、试验目的。

蓄电池充放电试验的目的是评价蓄电池在不同充电和放电条件下的性能表现，包括但不限于充电效率、放电容量、循环寿命、内阻变化等指标。

通过试验结果，可以评估蓄电池的实际使用性能，为产品设计和生产提供依据，同时也为用户提供参考。

二、试验范围。

蓄电池充放电试验的范围包括但不限于以下几个方面：1. 充电试验，包括恒流充电、恒压充电、浮充充电等充电方式；2. 放电试验，包括恒流放电、脉冲放电、循环放电等放电方式；3. 充放电效率测试，评价蓄电池在充放电过程中的能量转换效率；4. 循环寿命测试，评估蓄电池在多次充放电循环后的性能衰减情况；5. 内阻测试，评估蓄电池在充放电过程中的内部电阻变化情况。

三、试验方法。

1. 充电试验方法，根据蓄电池的类型和规格，选择合适的充电方式进行试验，记录充电电流、充电时间、充电电压等参数，并对充电过程中的温度变化进行监测；2. 放电试验方法，根据蓄电池的类型和规格，选择合适的放电方式进行试验，记录放电电流、放电时间、放电电压等参数，并对放电过程中的温度变化进行监测；3. 充放电效率测试方法，通过比较充电前后的电能变化，计算充放电效率；4. 循环寿命测试方法，进行多次充放电循环，记录蓄电池的放电容量随循环次数的变化；5. 内阻测试方法，采用恒流放电方法，通过测量蓄电池的放电电压和放电电流，计算蓄电池的内阻。

四、试验结果评定。

根据蓄电池充放电试验的试验方法和试验数据，对试验结果进行评定和分析。

主要包括充电效率、放电容量、循环寿命、内阻变化等指标的评价，以及对蓄电池性能稳定性和可靠性的评估。

五、试验报告。

根据试验结果，编制蓄电池充放电试验报告，报告内容应包括试验目的、试验范围、试验方法、试验结果评定等内容，并对试验结果进行分析和总结，为蓄电池产品的设计和生产提供参考依据。

直流系统放电试验
一、放电试验的目的：检测蓄电池容量是否合格。

二、放电设备接线
将放电仪与柜体内的放电借口连接，注意正负极要正确。

三、设置放电仪参数
放电时间为10小时，150Ah的电池容量放电电流就要设成15A，实际设置放电电流时要使设置的电流加上直流系统本身负荷电流后等于15A，因此设置的电流大概为1.37A左右。

四、断开交流电源
断开交流充电电源开关后，在放电之前先记录下每只电池的电压，之后每放一个小时记录一次。

五、合上放电开关
记录每只电池的电压后合上放电空开开始放电，记录时间，每放一个小时记录一次每只电池的电压。

六、放电试验结束
放电达到10小时后查看每只电池的电压是否正常，单只电池电压在1.8V以上算合格，即103只电池的总电压不能低于185.4V。

厂家设定试验终止电压为188V，实际做完试验后都能达到197-198V。

蓄电池检查试验方案一、目的为延长蓄电池使用寿命，确保电源类设备处于最佳运行状态，需对蓄电池组进行充放电试验，为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范，特制定本方案。

二、组织与职责（一）组织管理组组长:1.协调蓄电池检查试验的整体统筹与实施。

2.监管各小组的履职情况。

副组长：1.配合组长监管蓄电池检查试验工作的开展与实施。

2.配合组长监管各小组的履职情况。

安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作，一经发现违规行为，立即叫停改造工作。

技术负责人：1.负责监管蓄电池检查试验期间运行方式调整。

2.负责蓄电池检查试验期间提供相关的技术支持。

（二）现场实施组组长：成员：三、编写依据1.GB 50172-1992电气安装工程蓄电池施工及验收规范2.DL/T 5044-1995火力发电厂.变电所直流系统设计技术规程3.DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组。

五、工作前的准备- 1 -1.方案学习1.1组长负责对所有改造人员进行方案的学习培训，并进行签字确认。

1.2各小组组长负责对自己的成员进行方案的分解落实。

1.3安全负责人对所有人进行安全交底及措施的落实情况。

2.材料及工器具准备六、工作项目及内容1.按下表检查蓄电池型号及参数。

蓄电池型号及参数记录表- 2 -2.外观及接线检查逐个目测检查蓄电池外观，不应有变形、污迹，蓄电池间连接可靠、无锈蚀。

检查项目和结果满足下表要求。

蓄电池外观及接线检查项目确认表3.蓄电池运行环境检查蓄电池运行环境检查记录表- 3 -4.放电前的运行方式检查4.1作业前，工作负责人将相关风险以“风险告警单”形式告知工艺及仪表，在工艺及仪表签字确认后方可开始作业。

4.2设备交流输入电源为双电源的，先验证双电源切换正常。

4.3对照图纸，核实隔离措施，确认装置运行正常，且无其他工作。
