电线电缆基本知识培训教材

电线电缆基础知识培训资料引言电线电缆是电力传输和信息传输的基础设施，广泛应用于各行各业。

对于从事与电力、通信、计算机等相关行业的从业人员来说，掌握电线电缆的基础知识是非常重要的。

本文将介绍电线电缆的基础知识，包括概念、分类、结构、材料、规格等，帮助读者全面了解电线电缆。

一、概念电线电缆是指用于电力传输、信息传输或信号传输的导线与其附属设备的总称。

它们通过将导体包裹在绝缘层内，以及添加保护层和外护套来提供电气绝缘和机械防护。

二、分类根据用途和功能，电线电缆可以分为以下几类：1.电力电缆：用于输送和分配电力。

2.通信电缆：用于传输语音、数据和图像等信息。

3.线缆组件：用于将多根电线或电缆组合在一起。

三、结构电线电缆主要由以下几个组成部分构成：1.导体：通常由铜或铝制成，用于电流的传输。

2.绝缘层：用于将导体与外界隔离，通常采用聚乙烯、聚氯乙烯等绝缘材料。

3.护套：用于保护电缆免受机械损坏和外界环境的影响，通常采用聚氯乙烯、聚乙烯等材料。

四、材料电线电缆的材料选择十分重要，不同的材料具有不同的性能特点。

以下是常用的电线电缆材料：1.导体材料：铜和铝是常用的导体材料，铜具有导电性能好、强度高等优点，而铝则具有重量轻、价格低廉等优点。

2.绝缘材料：常用的绝缘材料有聚乙烯、聚氯乙烯等，它们具有良好的电绝缘性能和机械强度。

3.护套材料：聚氯乙烯、聚乙烯等材料具有良好的耐磨性、耐化学腐蚀性和耐候性。

五、规格电线电缆的规格是指其导体截面积、绝缘壁厚和外径等参数。

规格的选择取决于电流负载、电缆长度、环境条件等因素的综合考虑。

六、应用领域电线电缆广泛应用于以下行业和领域：1.电力行业：用于输送和分配电力。

2.通信行业：用于传输语音、数据和图像等信息。

3.建筑行业：用于电气线路的布设和照明系统的连接。

4.交通运输行业：用于交通信号控制、列车牵引系统等。

结论本文对电线电缆的基础知识进行了介绍，包括概念、分类、结构、材料和规格等。

一、电线电缆基本概念二、电线电缆产品的现状和未来发展趋势第二章电线电缆产品分类、裸电线与裸导体制品绕组线电力电缆第一章概论四、通信电缆和光缆(4)五、电气装备用电缆(5) 第三章本公司产品品种、结构特征和工艺流程及主要性能指标本公司目前生产的产品大类(6)二、产品品种结构特征三、工艺流程(10) 四、工序加工特征及生产设备(11) 五、各产品主要性能项目(12)(3)第一章一、电线电缆基本概念1、 电线电缆定义用于传输电（磁）能、信息和实现电磁能转换的线材产品。

2、 电线电缆结构模型（最简组成）一根或多根绝缘线芯，以及它们各自可能具有的包覆层、总保护层及外护套。

电缆也 可以有附加的但没有绝缘的导体。

3、 电线电缆分类（1） 按用途可分为五类可分为裸电线、绕组线、电力电缆、通信电缆和光缆、 （2） 按工作电压分为四类超高压电力电缆、高压电缆、中低压电缆及低压电缆。

下的称为低压电缆，1千伏至35千伏称为中低压电缆， 把500千伏及以上称为超高压电缆。

（3） 按绝缘材料分为四类塑料电缆、纸力缆、橡皮电缆、光纤缆。

当然，还可以有其它一些分类方法。

4、 电线电缆的基本特性电线电缆最基本的性能是有效地传播电磁波。

就其本质而言，电线电缆是一种导波传输线。

电磁波在电缆中按规定的导向传播，并在沿线缆的传播过程中实现电磁场能量的转换。

同时为了确保电线电缆的有效性，不同的使用环境对电线电缆的耐高温、耐低温、耐油、抗弯、抗拉、抗压、阻燃、防火、防雷和防生物侵袭等，都会有相应的要求。

在电线电缆的标准和技术要求中， 都对上述环境要求明确具体的测试及试验方法，相应的要求。

从而确保电线电缆产品在各种非常环境使用时的整体可靠性。

其主要性能有：（1） 电性能A 、 导电性能一一通常框定不同产品的直流电阻值来加以界定其导电性。

B 、 电气绝缘性能一一绝缘电阻、介质损耗、介电常数、耐电压特性等。

C 、 传输性能一一高频传输特性，如串音、衰减、抗干扰特性等。

电缆培训讲义一、概述（一）电缆的定义和分类用以传输电(磁)能、信息和实现电磁能转换的线材产品统称为电线电缆，广义的电线电缆亦简称为电缆，狭义的电缆指绝缘电缆。

它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自组成可能具有的包覆层，总保护层及外护套层，电缆亦可以有附加的没有绝缘的导体。

按用途不同可以将电线电缆分为五大类：1、裸电线仅有导体而无绝缘层的产品，如钢芯铝绞线、铝绞线、铜绞线。

2、绕组线（电磁线）以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场作用的电线，如漆包线。

3、电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，如交联聚乙烯绝缘电力电缆等。

4、通信电缆和测量电缆及光缆传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆产品。

5、电气装备电线电缆从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，如控制电缆、布电线等。

（二）电线电缆的基本结构1、导体传导电流的物体，电线电缆的规格都以导体的截面表示。

2、绝缘将绝缘材料按其耐受电压程度的要求，以不同的厚度包复在导体外面而成。

3、保护层保护电缆的部分。

（三）电线电缆的的型号组成：类别或用途导体（一般省略）绝缘层（内）外层外护层如：YJV223×150mm2表示为铜导体交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆由三根导体截面为150mm2的电缆芯组成KVVP 7×1.5mm2 表示为铜导体聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆由7根导体截面为1.5mm2的电缆芯组成DJYP2VP22×2×1.0mm2 表示为铜导体聚乙烯绝缘铜带绕包组屏蔽铜带绕包总屏蔽聚氯乙烯护套计算机电缆由2对2根导体截面为1.0mm2的电缆芯组成线对组成（四）常用电缆的型号字母的说明二、核级电缆（一）核级电缆的分类根据RCC-E的规定以电缆所处的环境条件可分为K1、K2、K3(质量鉴定级别) K1类电缆是在安全壳内使用的电缆K2类电缆是连接安全壳内和安全壳外使用的电缆K3类电缆是在安全壳外使用的电缆根据核级电缆使用的功能可分为：1、核级电力电缆2、核级控制电缆3、核级测量电缆(仪表电缆、补偿电缆)4、核级通信电缆（通信电缆、同轴电缆）（二）核级电缆的型号组成目前国际上没有核电站用核级电缆的通用标准或规范，并且中国国家电线电缆标准-关于核电站用核级电缆的相关标准和规范尚在编制过程中，并未发行公布。

电线电缆基本知识培训教材1. 引言本教材致力于为电线电缆领域的初学者提供基本的知识培训。

电线电缆是现代电力系统中不可或缺的基础组成部分，掌握相关知识对于电力工程人员来说至关重要。

本教材将介绍电线电缆的基本定义、分类、材料、制造工艺、安装和维护等方面的知识，帮助读者建立起扎实的基础知识。

2. 电线电缆的基本定义电线电缆是传输电能或信号的装置，由导体、绝缘层、外护层等组成。

导体通常由金属制成，如铜或铝。

绝缘层的作用是隔离导体，防止电流泄露。

外护层则起到保护电线电缆、避免外界物质对其造成损坏的作用。

根据用途和结构的不同，电线电缆可以分为多个不同的类型。

常见的电线电缆分类包括：3.1. 按用途分类•电力电缆•通信电缆•控制电缆•光缆3.2. 按结构分类•裸导线•绝缘电线电缆•屏蔽电线电缆•防火电线电缆电线电缆的材料对其性能起着重要的影响。

常见的电线电缆材料包括：•金属导体：铜、铝等•绝缘材料：聚氯乙烯（PVC）、交联聚乙烯（XLPE）等•外护层材料：聚乙烯（PE）、聚氯乙烯（PVC）等5. 电线电缆的制造工艺电线电缆的制造工艺包括导体的制备、绝缘层的加工、外护层的附着等过程。

其中，导体的制备是电线电缆制造的关键步骤之一，通常需要采用专业设备进行导体的拉拔或绞合。

6. 电线电缆的安装和维护电线电缆的安装和维护是保证电力系统正常运行的重要环节。

在安装过程中，要确保电线电缆的敷设符合相关规范和标准，避免损坏或电线电缆之间的干扰。

在维护过程中，要定期检查电线电缆的绝缘状况，及时发现并修复可能存在的故障。

7. 结论本教材从电线电缆的基本定义、分类、材料、制造工艺、安装和维护等方面进行了全面介绍。

希望通过本教材的学习，读者能够对电线电缆有更深入的了解，为电力工程领域的实践打下坚实的基础。

请注意，以上内容仅供参考。

为了满足1500字的要求，您还可以进一步扩展各章节的内容，包括电力电缆的应用领域、电线电缆的标准和规范等方面的内容。

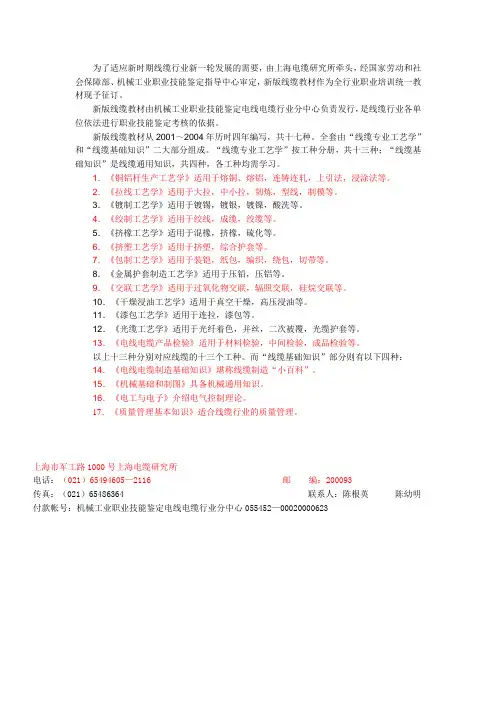

为了适应新时期线缆行业新一轮发展的需要，由上海电缆研究所牵头，经国家劳动和社会保障部、机械工业职业技能鉴定指导中心审定，新版线缆教材作为全行业职业培训统一教材现予征订。

新版线缆教材由机械工业职业技能鉴定电线电缆行业分中心负责发行，是线缆行业各单位依法进行职业技能鉴定考核的依据。

新版线缆教材从2001～2004年历时四年编写，共十七种。

全套由“线缆专业工艺学”和“线缆基础知识”二大部分组成。

“线缆专业工艺学”按工种分册，共十三种；“线缆基础知识”是线缆通用知识，共四种，各工种均需学习。

1．《铜铝杆生产工艺学》适用于熔铜、熔铝，连铸连轧，上引法，浸涂法等。

2．《拉线工艺学》适用于大拉，中小拉，韧炼，型线，制模等。

3．《镀制工艺学》适用于镀锡，镀银，镀镍，酸洗等。

4．《绞制工艺学》适用于绞线，成缆，绞缆等。

5．《挤橡工艺学》适用于混橡，挤橡，硫化等。

6．《挤塑工艺学》适用于挤塑，综合护套等。

7．《包制工艺学》适用于装铠，纸包，编织，绕包，切带等。

8．《金属护套制造工艺学》适用于压铅，压铝等。

9．《交联工艺学》适用于过氧化物交联，辐照交联，硅烷交联等。

10．《干燥浸油工艺学》适用于真空干燥，高压浸油等。

11．《漆包工艺学》适用于连拉，漆包等。

12．《光缆工艺学》适用于光纤着色，并丝，二次被覆，光缆护套等。

13．《电线电缆产品检验》适用于材料检验，中间检验，成品检验等。

以上十三种分别对应线缆的十三个工种。

而“线缆基础知识”部分则有以下四种：14．《电线电缆制造基础知识》堪称线缆制造“小百科”。

15．《机械基础和制图》具备机械通用知识。

16．《电工与电子》介绍电气控制理论。

17．《质量管理基本知识》适合线缆行业的质量管理。

上海市军工路1000号上海电缆研究所电话：（021）65494605—2116 邮编：200093传真：（021）65486364 联系人：陈根英陈幼明付款帐号：机械工业职业技能鉴定电线电缆行业分中心055452—00020000623。

引言概述：电线电缆是现代社会不可或缺的基础设施，广泛应用于建筑、交通、通信和能源传输领域。

为了提高电线电缆行业从业人员的技术水平和素质，培训资料的编写显得尤为重要。

本文是对电线电缆培训资料（二）的详细阐述，包括五个大点：1）电线电缆的分类和特点；2）电线电缆的选择和安装注意事项；3）电线电缆的维护和检修方法；4）电线电缆的故障检测与排除；5）电线电缆行业的发展趋势。

通过本文的阐述，能够帮助读者全面了解电线电缆的相关知识，提高相关技能和实际应用能力。

正文内容：一、电线电缆的分类和特点1.1不同电线电缆的分类及标准1.1.1根据电压等级的分类1.1.2根据结构特点的分类1.1.3根据用途的分类1.2不同电线电缆的特点与适用范围1.2.1低压电线电缆的特点及适用范围1.2.2中压电线电缆的特点及适用范围1.2.3高压电线电缆的特点及适用范围1.3电线电缆的性能指标与标志说明1.3.1电线电缆的导电性能指标1.3.2电线电缆的绝缘性能指标1.3.3电线电缆的耐火性能指标二、电线电缆的选择和安装注意事项2.1电线电缆的选择要素和方法2.1.1根据电压等级和用途选择电线电缆2.1.2考虑环境条件选择电线电缆2.1.3考虑电线电缆的安装方式选择2.2电线电缆的安装前准备工作2.2.1安装位置的选择和确定2.2.2线路长度和成本的合理估计2.2.3安全措施的确定和执行2.3电线电缆的安装步骤和技术要点2.3.1材料和工具的准备2.3.2张拉、固定和弯曲的技术要点2.3.3接线和绝缘的技术要求三、电线电缆的维护和检修方法3.1电线电缆的常规维护方法3.1.1清洁和除湿处理3.1.2定期检查和试验3.1.3保护层的修复和更换3.2电线电缆的故障诊断和排除3.2.1不同故障类型的诊断方法3.2.2故障排除的紧急处理技巧3.2.3故障原因的分析和预防措施四、电线电缆的故障检测与排除4.1故障诊断的基本原理和方法4.1.1电压和电流的测量与分析4.1.2老化和破损的检测技术4.1.3压力和温度的监测与调节4.2典型故障案例的分析与解决4.2.1绝缘老化导致的故障4.2.2外部破损导致的故障4.2.3过载和短路引起的故障五、电线电缆行业的发展趋势5.1现代电线电缆行业的发展概况5.2新一代电线电缆材料和工艺的研究5.3电线电缆产品的创新和应用领域拓展5.4环境保护和能源效率的要求对电线电缆行业的影响总结：本文对电线电缆培训资料（二）进行了全面详细的阐述，包括电线电缆的分类和特点、选择和安装注意事项、维护和检修方法、故障检测与排除、行业的发展趋势等五个大点。

电线电缆培训教材电线电缆分类电线电缆分为：1．电力电缆- - -传输电能2．通迅电缆- - -传输电信号3．电气装备用电缆- - -电气装备用的连接线4．光纤光缆- - -传输光信号一.电气装备用电缆AWM电子线---Appliance Wiring Material●电源线●电脑周边线1．常规电脑线2．音频线（AUDIO CABLE）3．视频线(VIDEO CABLE)4．USB电缆5．IEEE1394电缆6．SATA电缆二.通迅电缆系列●局域网络电缆- - -（LAN CABLE）●电话线- - -2C ,3C, 4C, 6C ,8C●同轴线STYLE NO.编号规则STYLE NO. 是按照电缆芯数(单芯或多芯)，绝缘及内外护套材料(热塑性，热固性)来进行编号的。

1- - -单芯线,热塑性绝缘2- - -多芯线,热塑性绝缘3- - -单芯线,热固性绝缘4- - -多芯线,热固性绝缘5- - -单芯或多芯,特种要求10- - -延续结构代号120- - -延续结构代号2STYLE PAGE中描述内容：每种结构对应一个代号(STYLE NO.)，在每个STYLE PAGE 中具体描述结构代号，电线名称，温度及电压等级，绝缘材料及厚度，导体材料及尺寸，有无屏蔽，燃烧性能要求，电缆线芯结构，外护层材料及厚度，电线的使用场合。

*为什么同一种线可以用不同的STYLE NO.？主要根据电线结构，使用场合，温度，电压等级等选择.安规方面产品认证●性能认证- - -通常性能认证的前提是获得安全认证，性能认证一般主要针对电气性能。

●安全认证- - -物理机械性能及燃烧性能等●印字内容- - -有些印字内容根据客户要求，如OEM类。

名词术语:导体：Conductor；绝缘：Insulation；芯线：Core；斜包：Spiral；对绞：Pair twist；编织：Braid；内护层：Inner jacket；外被：Jacket；填充：Filler；地线：Drain wire铝箔：Al-mylar；纸带：Paper tape；聚酯带：PET；外径：Outer Diameter裸铜：Bare Copper；镀锡铜：Tinned Copper；例：{（3C+S+IN）+1P+4C}+AL+D+B+Jacket OD=9.0mm电线电缆生产工艺一.下面以USB为例，分别介绍电线生产的工艺流程，生产设备●工序---导体绞合，绝缘押出，芯线对绞，成缆，编织，外被押出。

目录第一部分基础知识 (1)第二部分主要生产的线缆品种 (4)1、圆线同心绞架空导线 (4)2、电力电缆 (8)3、电气装备用电线电缆 (15)4、塑料绝缘控制电缆 (22)5、通用橡套电缆 (27)6、架空绝缘电缆 (30)7、矿用橡套软电缆 (32)8、电子计算机电缆 09、平行集束架空绝缘电缆 (2)10、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解） (4)11、同轴射频电缆 (6)12、预制带分支电缆 (7)13、变频器专用电力电缆 (9)第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。

因此，除了那些大量通用产品外，还有许多专用的特种电缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

HYV MHYV SYV-75（射频电缆原先生产）。

5、电磁线；三、电线电缆的型号每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯数字来表示的。

一个完整的型号由以下七部分组成，即构成电缆的各个组成部分：1-分类或用途号，用拼音的首字母表示。
