道路工程制图复习资料

2012-2013-1道路工程制图及CAD复习重点平时成绩30%，考试成绩70%。

考完试，习题册作业做好交学委，学委统一送办公室。

习题册不交的同学，没平时成绩。

一、简答20分（5题）1．简述三面正投影中点的投影规律？ --P9 2．简述投影面平行线投影特性以及如何读图？ --P12 3．简述平行投影的性质 --P18 4．简述垂直定理 --P 5．简述铅垂面投影特性 --P23 6．简述平面上的投影面平行线的作图方法 --P28 7．什么是平面上的最大斜度线？它有什么性质？ --P28 8．直线与平面垂直的几何性质是什么？与该平面内的投影面平行线有什么关系？--P37 9．两平面垂直几何条件是什么？从一个平面向另一个平面作垂线的结果如何？ --P39\40 10．简述换面法点的投影变换规律 --P 11．什么是重影点？如何判断和表示重影点？12．投影面垂直线投影特性及如何读图？13．什么是迹线？迹线表示的平面的实质是什么？14．判断直线在平面内的方法15．换面法新投影面的选择原则16．一般位置直线在三个投影面中的投影特性17．直角三角形法作图要领18．直线上的点具有的特性及其作用19．什么是直线的迹点？它有什么特殊性？20．侧垂面投影特性21．编辑菜单下的复制命令与修改菜单下的复制命令有什么区别？22．如何识别有效和无效菜单命令？23．鼠标操作中，单击左键、右击鼠标、双击是如何操作的？各操作含义有何区别？24．在AutoCAD中创建新图、保存图形、打开原有图形的3种途径各是什么？10．什么是绝对坐标、相对坐标和相对极坐标；它们有什么区别？二、填空15分（15个空）1．A3图纸的大小是：。

A4图纸的大小是：。

2．绘制圆的命令是；对象的分解命令。

3．120°的字符代码是；±5的字符代码是。

4．正交的功能；特性刷的作用是。

5．比例1:5是，比例2:1是。

6．离当前点8单位远成30度角的点输入信息是；绝对位置（3,7）的点输入信息是。

技师《道路工程制图》题库技师《道路工程制图》题库一. 选择题第一章制图基础1.丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（）（易） A保持尺头与图板左边贴紧 B水平线应由上向下逐条画出 C 可用丁字尺的下边画水平线 D 应防止受潮.曝晒.烘烤或弯曲2.据铅芯硬度不同用H或B标明，其中H表示（）。

（）（易） A 硬而淡 B软而浓 C软硬适中 D硬而浓3.A1 图幅的图纸外形尺寸是（）。

（）（易）A841×1189 B840×1189 C594×841 D594×8404.对图中比例下面表述正确的是（）。

（）（较难） A1：1001：50 D1：100>1：2005.图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（）（较易） A 缩小无关 B扩大有关 C实际有关D实际无关6.标高.坡长和曲线要素均以（）为单位。

（）（易） A kmB cmC mD mm7.标高的符号采用（）绘制的（）三角形表示。

（）（较易） A 中实线等边 B细实线等边 C中实线等腰直角 D细实线等腰直角第二章投影的基本知识8.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（）（较易） A 投影面 B H面 C W面 D V面9.将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

（）（较难） A YH B YW C WY D HY10.标高投影是一种带有数字标记的（）面（）。

（）（较难） A 单正投影 B 多正投影 C 多斜投影 D 单斜投影11.投影图的三等关系是（）。

（）（易） A高对正.长平齐.宽相等 B 宽对正.高平齐.长相等 C 长对正.高平齐.宽相等 D 长对正.宽平齐.高相等12.下面不是正投影特性的是（）。

（）（易） A 实形性 B 从属性C 平行性 D 相等性13.下面不是正投影法的优点的是（）。

道路工程制图单选题1．投影法分为A．中心投影与平行投影 B．正投影C．平行投影D．中心投影答案：A2．丁字尺主要是用来画A．平行斜线 B．互相垂直的线 C．长直线 D．水平线答案：D3．图纸上尺寸数字的标注应按物体A．画出的大小 B．实际大小C．缩小后的大小D．放大后的大小答案：B4 工程图中的汉字以为字体大小的号数。

A．字高宽比 B．字宽高比 C．字高 D．字宽答案：C5．标注角度时,尺寸数字书写方向应A．朝左B．朝右C．倾斜 D．一律水平答案：D6．绘制尺寸线时应选用A．粗实线B．点划线C．中组线 D．细实线答案：D7．绘制尺寸线时应选用A．粗实线B．点划线C．中组线 D．细实线答案:D8．点在直线上，则其投影必在【 C 】A．直线两投影上B．直线的一投影上C．直线的同面投影上D．直线上答案:C9．已知Ⅰ（50,40,15)、Ⅱ（20，45,30)、Ⅲ（45,18,37）三个点，这三点由高到低的排列顺序是【 C 】A．Ⅰ、Ⅱ、ⅢB．Ⅰ、Ⅲ、ⅡC．Ⅲ、Ⅱ、Ⅰ D．Ⅱ、Ⅲ、Ⅰ答案:C10．对于一点的水平投影和侧面投影,其相同的坐标是A．X 坐标 B．Y 坐标C．Z 坐标D．Y和Z 坐标答案：B11．已知点M及点N的正面投影重影，则两点的相等。

A．X、Y坐标 B．Y坐标C．X坐标 D．X、Z坐标答案：D12．投影面平行线是A．平行于某轴的直线B．平行于某投影面的直线C．平行于X轴的直线D．平行于Y轴的直线答案：B13．在OX轴上的直线是A．正平线 B．水平线C．轴平线 D．侧垂线答案：D14．水平线反映实长的投影是其A．水平投影 B．正面和水平投影C．侧面投影 D．正面投影答案：A15．在三面投影体系中,正平线的水平投影A．平行Y轴B．平行X轴C．平行Z轴 D．垂直X轴答案：B16．两直线相交,其同面投影必相交,且交点【】A．互相垂直B．垂直于X轴C．满足点的投影规律D．平行答案:C17．交叉的两直线若在某投影面上的投影相交，其交点是【】A．重影点B．空间相交点C．相交点D．交叉点答案:A18．水平面反映实形的投影应在【】A．V面B．W面C．V面及W面D．H面答案：D19在三面投影体系中,水平面的积聚性投影反映在【】A．V面及W面B．W面C．V面D．H面答案：A20．球面在三个投影面上的投影为【】A．圆和椭圆B．圆C．椭圆D．椭球答案：B21．用平行于圆柱体轴线的平面截切圆柱体时，所得的交线为【】A．圆 B．椭圆C．平行两直线 D．矩形答案：D22．球面在三个投影面上的投影为【】A．椭球B．椭圆C．圆D．椭圆和圆答案:C23．过圆锥锥顶的平面斜切单个圆锥体时所产生的交线是【】A．等腰三角形 B．双曲线C．椭圆D．相交两直线答案：D24．已知两圆球相贯,正确的正面投影图是A B C D答案：C25 已知圆柱与半圆柱相贯，正确的正面投影图是【】A B C D答案:C26．半剖面图是A．切开一部分B．切开一半C．全部切开，一半画外形,一半画内形 D．切开四分之一答案：C27．阶梯剖面图采用的是A．相互平行的平面剖切B．转弯平面剖切C．垂直平面剖切 D．转弯剖切答案:A填空题1．0号图纸的尺寸为 841x1189 。

《道路工程制图与识图》期末复习资料一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )23A. 1.2倍B. 倍C. 倍D. 2倍5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )32A. 1.5倍B. 倍C. 倍D. 1倍6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594ξ841B. 210ξ297C. 420ξ594D. 297ξ4207. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594ξ841B. 210ξ297C. 420ξ594D. 297ξ4208. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段12. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调13. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法14. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感15. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法16. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好17. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性18. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性19. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性20. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐21. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系22. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系23. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系24. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为025. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为026. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为027. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直28. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断29. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直30. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直31. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )32. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影33. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍34. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )35. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )36. 右图所示六棱锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形37. 右图所示圆柱被两平面所截切，切口的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合38. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线39. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线40. 右图所示球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆41. 右图为截切后正圆锥的正面投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三角形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三角形与椭圆曲线的组合42. 下图所示组合体，正确的左侧立面图是：( )43. 下图所示组合体，正确的1-1剖视图是：( )44. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋45. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋46. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋47. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制48. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细49. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制50. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示二、画出下面形体的正等轴测图。

《道路工程》复习资料一、填空题1形式可分为__路堤___、___路堑___及半填半挖式。

2厚计算中应考虑的作用力因素主要有__温度应力___、_荷载应力____。

3. 桥头路基与桥梁、涵洞等构造物的__沉降___往往不同，容易形成桥头__跳车__病害。

4三要素是__高度___、__边坡坡度__和宽度。

5围，可将路界地表排水划分为___路面表面排水___、中央分隔带排水、__坡面排水___三个部分。

6具备__汽车专用___、分道行驶、__控制出入__和设施完善这几个基本特征。

7的冲突点产生于__左转车流___和__直行__车流。

8按互通能力大小分为_分离式立交、半互通立交_和全互通式立交三种。

9向坡度与_行车速度_、_弯道半径_、_路面附着系数_三个要素有关。

10的冲突点产生于_直行_和_左转_车流。

11坡度的大小时，主要是根据_路面平整度_和_透水性_确定。

12加水泥砂浆，挡土墙可以分为__干垒式__挡土墙和__浆砌石__挡土墙。

13分为面层、__基层__ 和__垫层__三层。

14合地形和地质条件沿等高线__布置，尽量与水流方向__垂直___。

二、判断题1基路面结构的稳定性，一般要求路基处于中湿或干燥状态。

（√）2指路面在使用期末的不利季节，在设计标准轴载作用下容许出现的最大回弹弯沉值。

( √ )3. 造成路基破坏的基本前提是不良的地质条件，而水则是引起路基破坏的直接原因。

（√）4．路面垫层主要起承载、隔水、防冻、防污等作用。

（√）5．容许弯沉是指路面在使用期末的不利季节，在设计标准轴载作用下容许出现的最大回弹弯沉值。

( √ )6．沥青混凝土的高温稳定性可用车辙试验所获得的动稳定度表示。

（√）7．与重力式挡土墙相比，锚定式挡土墙对地基承载力要求更高。

（×）8. 合成坡度方向即水流方向。

（√）9. 汽车在凸型竖曲线上行驶时，驾驶员视线易受阻碍因而设计时满足视距要求是主要问题。

( √ )10与加宽的设置是完全同步的。

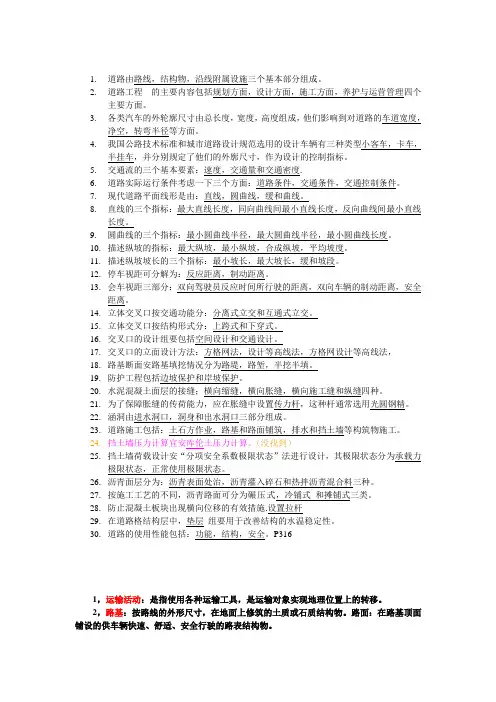

1.道路由路线，结构物，沿线附属设施三个基本部分组成。

2.道路工程的主要内容包括规划方面，设计方面，施工方面，养护与运营管理四个主要方面。

3.各类汽车的外轮廓尺寸由总长度，宽度，高度组成，他们影响到对道路的车道宽度，净空，转弯半径等方面。

4.我国公路技术标准和城市道路设计规范选用的设计车辆有三种类型小客车，卡车，半挂车，并分别规定了他们的外廓尺寸，作为设计的控制指标。

5.交通流的三个基本要素：速度，交通量和交通密度.6.道路实际运行条件考虑一下三个方面：道路条件，交通条件，交通控制条件。

7.现代道路平面线形是由：直线，圆曲线，缓和曲线。

8.直线的三个指标：最大直线长度，同向曲线间最小直线长度，反向曲线间最小直线长度。

9.圆曲线的三个指标：最小圆曲线半径，最大圆曲线半径，最小圆曲线长度。

10.描述纵坡的指标：最大纵坡，最小纵坡，合成纵坡，平均坡度。

11.描述纵坡坡长的三个指标：最小坡长，最大坡长，缓和坡段。

12.停车视距可分解为：反应距离，制动距离。

13.会车视距三部分：双向驾驶员反应时间所行驶的距离，双向车辆的制动距离，安全距离。

14.立体交叉口按交通功能分：分离式立交和互通式立交。

15.立体交叉口按结构形式分：上跨式和下穿式。

16.交叉口的设计组要包括空间设计和交通设计。

17.交叉口的立面设计方法：方格网法，设计等高线法，方格网设计等高线法，18.路基断面安路基填挖情况分为路堤，路堑，半挖半填。

19.防护工程包括边坡保护和岸坡保护。

20.水泥混凝土面层的接缝；横向缩缝，横向胀缝，横向施工缝和纵缝四种。

21.为了保障胀缝的传荷能力，应在胀缝中设置传力杆，这种杆通常选用光圆钢精。

22.涵洞由进水洞口，洞身和出水洞口三部分组成。

23.道路施工包括：土石方作业，路基和路面铺筑，排水和挡土墙等构筑物施工。

24.挡土墙压力计算宜安库伦土压力计算。

（没找到）25.挡土墙荷载设计安“分项安全系数极限状态”法进行设计，其极限状态分为承载力极限状态，正常使用极限状态。

2010—2011学年第一学期考试试卷(A)《道路工程制图》课程5、图中L 所示线段，能反映空间点人到((1) (2) (3)题号 一 二 三五六1-总分分数阅卷日期(1) H 而 (2) V 面 (3)X 轴 (4)Y 轴2、直线AB 相对于投影而是( (1) 丄 W (2) //H(3) 〃W (4)〃V3、直线AB 与BC 之间的夹角是( (1) (2) (3) (4) 45度 90度 135度 无法确定4、直线AB 与直线CD 的相对位置是 (1) 平行(2) 相交 (3)交叉 (4) 垂直相交Z 轴Y 轴 原点X 轴 考核形式：闭卷层次：业余专科.本科班级: 考试需用时间：100分钟: 学号: 一、单项选择(每小题选岀一个答案填在括号，共15分) 1.空间点A 在( )上d(4)6、P平而切割六棱柱，其截交线的形状是( (!) 矩形（2）六边形（3）五边形（4）四边形7、路线纵断面图中，水平方向比例为1:2000时，垂直方向比例一般采用（）（1） 1:2000（2） 1:200（3）2000:1（4）1:200008、图示线段的比例为（）(1) 1:150(2) 1:3009m(3) 1:450(4) 1:1359、图中所示角度，表示直线的（（1）a（2）P（3）丫（4）无任何意义10、三角形(1)等边三角形ABC为（）(2)等腰三角形(3)直角三角形(4)一般三角形二.分析判断（5分）1、判断所示立体表面和直线相对于投影面的位置。

N平而是_____________________P平面是_____________________Q平而是_____________________R平而是_____________________AB线段是_____________________三、简单作图（每小题8分，共40分）K作出圆锥的W而投影，并求岀其表而上已知点的其它投影。

a・2.作一正平线与三直线均相交。

道路工程汽车行驶条件:横向力系数:表示汽车单位重量所受到的横向力。

表示汽车在曲线上行驶时横向的稳定程度。

车辆换算:城市道路交通车辆类型众多，大小不一，其占道面积、性能、车速各不相同，在统计一条道路的交通量时，进行切合实际的车辆换算。

二阶段设计：初步设计、施工图设计；三阶段设计：初步设计、技术设计、施工图设计；超高：指的是汽车在平曲线上行驶时，受横向力或离心力作用会产生滑移或倾覆，为抵消车辆在平曲线路段上行驶时所产生的离心力，保证汽车能安全、稳定、满足设计速度和经济、舒适地通过平曲线，在该路段横断面上设置外侧高于内侧的单向横坡。

超高渐变率：旋转轴与行车道外侧边缘线之间相对升降的比率.超高缓和段：从直线路段的横向坡渐变到曲线路段有超高单向坡的过渡段。

制动距离：汽车在一定的初速度下，从驾驶员急踩制动踏板开始，到汽车完全停住为止所驶过的距离。

设计车辆：指的是道路设计所采用的汽车车型，以其外廓尺寸、重量、运转特性等特征作为道路设计的依据。

设计车速：指的是道路几何设计所采用的行车速度。

指在气候良好、交通密度小，车辆行驶只受道路本身的条件影响时，具有中等驾驶技术的人员能够安全、舒适驾驶车辆的速度。

设计交通量：作为道路规划和设计依据的交通量。

指道路设计年限内预测的能够达到的设计采用最大交通量横坡：指的是路幅和路侧带各组成部分的横向坡度。

指路面、分隔带、人行道、绿化带等的横向倾斜度。

以百分率表示。

路线:道路路幅中心线的立体形状。

道路中线在水平面上的投影形状称为平面线形。

路线设计:平面线型三要素－－直线、圆曲线、缓和曲线回旋线:是公路路线设计中最常用的一种缓和曲线。

回旋线参数:六种组合类型:●基本型——直线→缓和曲线→圆曲线→缓和曲线→直线●S型——圆曲线→回旋线→回旋线→圆曲线●卵形——直线→回旋线A1→圆曲线R1→回旋线→圆曲线R2→回旋线A2→直线●复曲线——直线→圆曲线R1→圆曲线R2→直线●行车视距:为保证行车安全，司机看到一定距离处的障碍物或迎面来车后，刹车所需的最短安全距离。

《道路工程》知识点复习《道路工程》知识点复习材料科学与工程梅迎军一、基本知识点1.平曲线与竖曲线组合设计的原则2．高速公路行车视距3．平面长直线的特点4．极限最小半径、一般最小半径、不设超高的最小半径、不设加宽的最小半径5．高速公路和具有具有干线功能的一级公路的设计交通量预测年限6．爬坡车道7．完全互通式立交8．截水沟9．边坡稳定性验算方法及指标10．对于边坡较高，或浸水等不良水文和水文地质条件的路堤边坡，则宜采用（）形边坡。

11．挡土墙稳定性保障措施12．路堤分类及标准13．重力式挡土墙墙身应力和偏心距验算位置14．挡土墙基底计算应力σ< 0时，说明？15．公路路基用土中，最好的填料为16．理论分析表明，轮载作用于（）时，水泥混凝土路面板产生应力最大荷载位置？17．下列关于传力杆描述正确的是18．进行半刚性基层层底拉应力验算时，轴载换算规定19．我国水泥土混凝土路面设计临界荷位采用20．我国现行沥青路面设计理论21．山岭区公路按照道路行经地区的地貌和地形特征，可分为？22．公路行车视距标准23．道路平面线形的主要组成要素24．挡土墙稳定性验算中，采用的土压力是？25．路基的强度指标26．路面设计弯沉值27．标准轴载28．在横坡很陡的山坡线上，为了路基的稳定，一般路中线要定于坡度线的上方或下方、与坡度线重合29．路线展线布局三种方式及适应性30．高速公路竖曲线半径为平曲线半径的10～20倍是为了30．沿溪线布线中，安排路线一般以？为主。

31．消灭了冲突点的平面交叉为？31．新建公路路基设计标高采用？32．两相邻路段纵坡变化小时，尽可能采用平面大半径、平面小半径、纵面大半径、纵面小半径33．弯道超高横坡的大小与平曲线的半径关系34．对于地形平坦地区矮路堤，一般应保证路基处于？状态35．新建公路路基干湿类型的初步判断采用的标准是？36．路堤沉陷破坏原因的是37．路基边坡稳定性验算指标的是38．边沟、截水沟、排水沟、渗沟39．路基边坡矿料防护设施40．潮湿系数41．位于基层和土基之间，主要功能是改善土基的湿度和温度状态的路面结构层是？42．次高级路面材料类型43.水泥混凝土路面特点44．公路是线性结构物组成45．道路的平面线形组成。

道路工程复习题整理版一、选择题：1．平曲线与竖曲线组合设计的要点是（）。

A．平曲线与竖曲线错开一半，且平曲线长于竖曲线B．平曲线与竖曲线错开一半，且平曲线短于竖曲线C．平曲线与竖曲线相互重合，且竖曲线长于平曲线D．平曲线与竖曲线相互重合，且平曲线稍长于竖曲线2．弯道超高横坡的大小与平曲线的半径（）。

A．成正比 B．成反比 C．无关 D．有时成正比，有时成反比3．消灭了冲突点的平面交叉为（）。

A. T型交叉B. 分道转弯式交叉C. 加宽路口式交叉D. 环形交叉4．沿溪线布线中，安排路线一般以（）。

A．高线位为主 B．低线位为主 C．较高线位为主 D．中线位为主5．高速公路和具有干线功能的一级公路的设计交通量预测年限为（））。

A．１０年B．１5年C．2 0年D．３０年6．在横坡很陡的山坡线上，为了路基的稳定，一般路中线要（）。

A．定于坡度线的上方或下方 B．定于坡度线的下方 C．定于坡度线的上方 D．与坡度线重合7．公路纵断面竖曲线常采用的线形种类为（）。

A. 二次抛物线B. 缓和曲线C. 回旋曲线D. 椭圆曲线8．公路平曲线半径为竖曲线半径的10～20倍是为了满足以下条件（）。

A．满足“平包竖”的要求 B. 使两者彼此对应 C. 使两者长度相等D. 使两者大小均衡9．对于路床正确的描述是A．路面底面计起深度范围为0～30cm B．路面底面计起深度范围为0～80cmC．路面底面计起深度范围为80～150cm D．路面底面计起深度范围为150～200cm10．下列属于土基强度指标的是( )。

A．CBR值 B．密实度 C．弹性模量 D．反应模量11．二级新建公路的设计标高是指（）。

A．中央分隔带的外侧边缘标高 B．路基边缘标高 C．中央分隔带中线标高D．行车道中线标高12．岩石较坚硬不易风化的路堑边坡，节理裂缝多而细者可采用（）。

A．灌浆 B．勾缝 C．抹面 D．喷浆13．我国公路自然区划分为（）。

A．二个等级 B．三个等级 C．四个等级 D．五个等级14．下列描述中属于一般路基的是（）。

道路工程制图及CAD复习要点第八章组合体的投影及尺寸标注1.组合体的组合形式：叠加式、截割式、综合式。

2.组合体投影图的阅读方法：拉伸法、形体分析法、线面分析法、轴测投影辅助读图法。

3.组合体的尺寸标注（顺序性）：定形尺寸、定位尺寸、总体尺寸。

第十章轴测图和剖面图1.轴测图的特点：是一种单面投影。

在一个投影面上能同时反映出物体三个坐标面的形状，富有立体感。

不能反映出物体各表面的实形。

2.轴间角：轴测轴之间的夹角称为轴间角，其中任何一个不能为零，三轴间角之和为360°。

3.轴向伸缩系数：轴测轴的单位长度与相应直角坐标轴的单位长度的比值，称为轴向伸缩系数（又称为轴向变化率）。

4.平行特性：（轴测投影采用的是平行投影法）（1）物体上相互平行的线段的轴测投影仍相互平行；（2）物体上平行于坐标轴的直线段的轴测投影仍与相应的轴测轴平行，因此，凡物体上与轴测轴平行的线段的尺寸，可以沿轴向直接量取；（3）物体上两平行线段或同一直线上的两线段长度之比，其轴测投影保持不变；（4）物体上不平行与轴测投影面的平面图形，轴测图上变成原平面形的类似形。

5.轴测图的分类：根据投射线方向和轴测投影面的位置不同可分为以下两类。

(1)将形体斜放，使其三个坐标轴方向都倾斜于一个投影面，然后用正投影的方法向该投影面投影，称为正轴测投影，由这种方法画出的图称为正轴测投影图。

(2)将形体正放，采用斜投影的方法向一个投影面投影，称为斜轴测投影，这种方法画出来的图称为斜轴测投影图，简称斜轴测图。

正轴测投影和斜轴测投影每类按轴向变化率又分三类：（1）若三个轴向变化率都相等，即p=q=r，称正（或斜）等测投影；（2）若有两个轴向变化率相等，即p＝q≠r，称为正（或斜）二测投影；（3）若三个轴向变化率都不相等，即p≠q≠r，称为正（或斜）三测投影。

正（或斜）二测图一般采用轴向变形系数p＝r＝2q（V面含圆）6.正等测轴测投影的轴间角及轴向伸缩系数：7.斜二测轴测投影的轴间角及轴向伸缩系数：8.剖面图的形成：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分向投影面进行投影，所得图形成为剖面图，简称剖面。

道路工程复习资料1.道路的定义及分类、公路的分类和分级,各级公路的定义，城市道路的分级.道路的定义：供各种车辆和行人等通行的工程设施；道路的分类:公路、城市道路、厂矿道路、林区道路、乡村道路.公路的分类：在公路网中起骨架作用的公路称为干线公路。

干线公路分为：国家干线公路、省干线公路、县公路、乡公路。

在公路网中起连接作用的公路称为支线公路。

公路的分级及定义:高速公路为专供汽车分向、分车道行驶，全部控制出入的多车道公路。

一级公路为供汽车分向、分车道行驶，可根据需要控制出入的多车道公路.二级公路为供汽车行驶的双车道公路.三级公路为供汽车、非汽车交通混合行驶的双车道公路。

四级公路为供汽车、非汽车交通混合行驶的双车道或单车道公路.城市道路的分级：快速路：应中央分隔,全部控制出入,控制出入口间距及形式,应实现交通连续通行，单向设置不应少于两条车道，并应设有配套的交通安全与管理设施.主干路:应连接城市各主要分区,应以交通功能为主。

次干路:应与主干路结合组成干路网，应以集散交通的功能为主，兼有服务功能。

支路：宜与次干路和居住区、工业区、交通设施等内部道路相连接，应解决局部地区交通，以服务功能为主.2.国家高速公路网、国道网、省道网、县道网如何进行编号?1.首都放射线的编号为1位数，以北京市为起点，放射线的止点为终点，以1号高速公路为起始，按路线的顺时针方向排列编号，编号区间为G1～G9。

2.纵向路线以北端为起点，南端为终点，按路线的纵向由东向西顺序编排，路线编号取奇数，编号区间为G11~G89。

3.横向路线以东端为起点，西段为终点，按路线的横向由北向南顺序编排，路线编号取偶数，编号区间为G10~G90。

4。

并行路线的编号采用主线编号后加英文字母“E”、“W”、“S"、“N”组合表示,分别指示该并行路线在主线的东、西、南、北方位.5。

纳入中国国家高速公路网的地区环线（如珠江三角洲环线），按照由北往南的顺序依次采用G91～G99 编号；其中台湾环线编号为G99,取意九九归一。
