不锈钢波纹补偿器

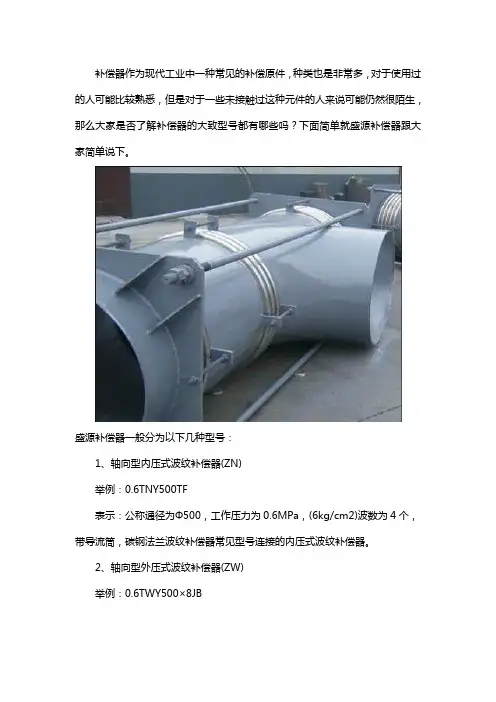

补偿器作为现代工业中一种常见的补偿原件，种类也是非常多，对于使用过的人可能比较熟悉，但是对于一些未接触过这种元件的人来说可能仍然很陌生，那么大家是否了解补偿器的大致型号都有哪些吗？下面简单就盛源补偿器跟大家简单说下。

盛源补偿器一般分为以下几种型号：1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰波纹补偿器常见型号连接的内压式波纹补偿器。

2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

注：疏水口的设置按用户要求。

3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。

4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。

5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。

6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。

7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器9、内外压力平衡式波纹补偿器(NP)举例：1.6NP200*8j表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。

波纹管（膨胀节/补偿器）功能及工作原理补偿器的功能及工作原理<B>波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。

2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国""EJMA'^标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni9奥氏体不锈钢，800, 800H, 600, 625,钛材（TA1, TA2）,钛合金等材料。

两端接管或法兰采用低碳钢或低合金钢。

金属波纹管--- 补偿器选用U 形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa,使用温度----1960C—w450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。

3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。

轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。

横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。

角向型补偿器包括：铰链补偿器、万向铰链补偿器等。

二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。

补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。

最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。

波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。

波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。

计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。

由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。

2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。

计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。

3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。

波纹补偿器波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。

主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。

波纹补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式(地沟安装除外)。

波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收。

检测由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。

对同时存在多种位移的波纹补偿器，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。

也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。

通用类波纹管的公称位移，实际上就是波纹管给定的名义位移变形的能力。

对于用波纹管制成的膨胀节(补偿器)、补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的最大的补偿能力。

波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。

因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数，当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管可以正常的工作。

设计合理时，可以保证一定的设计工作位移循环寿命次数。

在JB/T 6169-92"金属波纹管"标准中，对此项性能的检测做出了规定。

计算管道的热变形计算计算公式:X=a·L·△Tx——管道膨胀量a——为线膨胀系数，取0.0133mm/mL——补偿管线(所需补偿管道固定支座间的距离)长度△T——为温差(介质温度-安装时环境温度)失效分析生产企业对波纹管补偿器失效原因分析发现，在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。

波纹管补偿器一．概述波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。

二．主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。

目前国家认可并执行的标准有美国膨胀节制造商协会EJMA标准，国家标准GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。

三．波纹补偿器的型式和工作原理波纹管按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹管。

按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹管和有约束型波纹管。

按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹管（当前国内外的金属波纹管产品以采用U状波形结构者居多）。

每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使金属波纹管正常工作，做到金属波纹管设计选型的经济合理。

(1) 单式轴向型波纹管由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。

如图3.1所示：(a)结构简图 (b)拉伸及压缩变形示意图(c)轴向型补偿器照片图3.1 轴向型补偿器这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。

(2) 单式铰链型波纹补偿器由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。

如图3.2所示：(a)结构简图 (b)角变形示意图(c)单式铰链型补偿器照片图3.2 单式铰链型波纹补偿器铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

波纹补偿器又叫金属波纹补偿器，不锈钢波纹补偿器压力级别0.1MPa-2.5MPa。

1、不锈钢波纹补偿器结构简图2、不锈钢波纹补偿器产品代号举例：0.6TWY500×8JB 表示：不锈钢波纹补偿器公称通径为500mm，工作压力为0.6Mpa，（6kg/cm2）波数为8个，不锈钢管连接的轴向型外压式不锈钢伸缩器。

注：疏水口的设置按用户要求3、不锈钢波纹补偿器结构特点不锈钢波纹补偿器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。

4、不锈钢波纹补偿器补偿特点该不锈钢波纹补偿器主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除、易安装，稳定好等特点，但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免在试压时出现固定支架坍塌现象，此类补偿器多用于蒸汽管线。

5、不锈钢波纹补偿器安装使用事项：（1）安装时疏水口向下。

（2）现场安装完后，必须拆除拉杆。

（3）安装时介质流向与补偿器的流向标志一致。

6、轴向型外压式波纹补偿器（不锈钢波纹补偿器）对支座作用力的计算（不考虑温度对补偿量及刚度的修正）：例：一碳钢管路，公称通径500mm,工作压力0.6Mpa：介质温度350℃，环境最低温度-10℃，安装温度为20℃，管线长如图,疲劳破坏次数要求30000次。

要安装一外压补偿器（伸缩器，不锈钢波纹补偿器），试计算伸缩器对支座的作用力。

外压不锈钢波纹补偿器一般安装位置如下（图示）解：（1）热变形计算△L=α·△T·L=0.0133×[350-(-10)] ×30=143.6mm (2)根据使用条件和热变形计算数据，查样要可选用0.6TWY500×8F,N=3000u 次。

Xo=192mm,Kx=272N/mm(不作预变形) (3)A，B管架受轴向力：内压推力：Fp=100·P·A=100×0.6×2445=146700(N) 轴向弹力：Fx=Kx·X=272×143.6=39059.2(N) F=Fp+Fx=146700+39059.2=185 759(N)直埋式波纹补偿器(TZM)产品概述补偿特点,该直埋补偿器(也称直埋偿器,直埋伸缩器,直埋式波纹管偿器,直埋式膨胀节),主要用于轴向补偿,同时还具有抗弯能力,所以直埋补偿器不考虑管道下沉的影响详细介绍波纹补偿器又叫金属纹补偿器，不锈钢波纹补偿器型号：本厂生产直埋波纹补偿器（不锈钢波纹补偿器）DN32-DNI600，压力级别0.25MPa-2.5MPa。

不锈钢波纹管补偿器腐蚀开裂的原因分析不锈钢波纹管补偿器是一种用于管道系统中进行补偿和吸收管道变形的装置，常用于高温、高压、腐蚀等恶劣工况下的管道系统中。

不锈钢波纹管补偿器在长时间运行过程中，有可能会出现腐蚀开裂现象。

造成不锈钢波纹管补偿器腐蚀开裂的原因有以下几个方面：1.材料选用不当：不锈钢波纹管补偿器通常采用不锈钢材料，其耐腐蚀性能较好。

但由于不锈钢材料种类繁多，不同材质的不锈钢耐腐蚀性能也不同。

如果选用的不锈钢材料与管道介质的腐蚀性不匹配，会导致补偿器在腐蚀介质中发生腐蚀和开裂。

2.环境介质腐蚀：不锈钢波纹管补偿器一般应用于恶劣的工况中，如高温、高压、强酸碱等环境。

这些环境介质会对补偿器的材质产生严重的腐蚀作用，导致不锈钢波纹管补偿器表面形成氧化皮、结垢等腐蚀物质，降低其耐腐蚀性能，最终引发腐蚀开裂。

3.温差腐蚀：不锈钢波纹管补偿器在工作时，由于温度的变化而不断发生伸缩变形，这种伸缩变形会导致补偿器内部的应力不断变化，从而影响其耐腐蚀性能。

特别是在高温工况下，不锈钢波纹管补偿器的材料易受热膨胀和冷缩的影响，导致内部应力非常大，从而加速了腐蚀开裂的过程。

4.制造工艺不合理：不锈钢波纹管补偿器的制造工艺直接关系到其产品质量和腐蚀性能。

如果制造工艺不合理，比如焊接技术不过关，焊缝区域的晶间腐蚀更容易发生，从而导致补偿器腐蚀开裂。

5.使用条件不当：在使用不锈钢波纹管补偿器时，如果运行条件不正常，如过高的温度、过大的压力或使用过程中频繁的振动等，都会给补偿器的材质和结构带来额外的应力，加速不锈钢波纹管补偿器的腐蚀开裂。

综上所述，不锈钢波纹管补偿器腐蚀开裂的原因包括材料选用不当、环境介质腐蚀、温差腐蚀、制造工艺不合理和使用条件不当等因素。

为了避免不锈钢波纹管补偿器腐蚀开裂，应选择合适的不锈钢材料，并进行严格的制造和使用条件控制，确保补偿器在腐蚀性环境中的长期稳定运行。

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。

该类补偿器结构简单，价格低，因而优先选用。

用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

不锈钢波纹补偿器执行标准
一、材料要求
1.不锈钢波纹补偿器应采用符合国家或行业标准的不锈钢材料制造。

2.对于有特殊要求的不锈钢波纹补偿器，如用于腐蚀介质或高温高压环境，应采用具有相应耐腐蚀性能和机械性能的不锈钢材料。

二、设计和制造要求
1.不锈钢波纹补偿器的设计应符合国家或行业相关标准，并满足用户需求。

2.不锈钢波纹补偿器的制造应采用先进的工艺和设备，确保产品质量和稳定性。

3.不锈钢波纹补偿器的表面应光滑、无毛刺、无划痕等缺陷，波纹形状应规则、一致。

4.不锈钢波纹补偿器的结构设计应合理，确保产品在使用过程中具有良好的稳定性和可靠性。

5.不锈钢波纹补偿器的制造过程中，应对材料进行严格的质量控制，确保产品的质量和稳定性。

三、试验要求
1.不锈钢波纹补偿器在出厂前应进行压力试验、密封试验、耐压试验等各项检验和试验，确保产品质量和稳定性。

2.不锈钢波纹补偿器在使用过程中，应定期进行维护和检修，确保产品的稳定性和可靠性。

3.不锈钢波纹补偿器应按照国家或行业相关标准进行各项性能试验，并留有相应的试验记录。

四、标志和包装要求
1.不锈钢波纹补偿器在出厂前应在明显部位贴上产品合格证，内容包括产品名称、规格型号、制造日期、使用说明等。

2.不锈钢波纹补偿器的包装应采用防震、防水、防尘等措施，确保产品在运输和存储过程中的质量和安全性。

如何计算波纹补偿器的补偿量？计算公式：X=a·L·△T x 管道膨胀量 a为线膨胀系数，取0.0133mm/m L 补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度-安装时环境温度）补偿器安装和使用要求：1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、然弯补偿热伸缩，直线段过长则应设置补偿器。

补偿器型式、规格、位置应符合设计要求，并按有、与补偿器波纹管接触的保温材料应不含氯。

11、补偿器设置距离：热水供应管道应尽量利用自关规定进行预拉伸。

不锈钢波纹补偿器采用的国家标准不锈钢波纹管采用GB/T12777-91, 并参照美国＂EJMA＂标准，优化设计,结构合理,性能稳定,强度大,弹性好,抗疲劳度高等优点。

不锈钢波纹管连接方式分为法兰连接、焊接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接和焊接接；材料采用OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。

波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。

各系统工作压力：生活热水系统：1.0MPa；采暖系统：1.0MPa；消防系统: 1.4MPa；生活热水水质：城市自来水标准。

采暖水质：软化水。

消防水质：城市自来水标准。

介质温度范围：采暖: 60~85℃生活热水:60℃消防水:50℃各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。

8．(消防)生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。

9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。

10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。

11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。

波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。

最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。

波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。

波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。

计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。

由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。

2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。

计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。

3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。

波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。

波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。

其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。

用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。

其他用途时设计温度为300℃。

1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。

安全系数≥10。

1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。

波纹补偿器简要说明1.我厂生产的波纹补偿器均按照GB/T12777—1999《金属波纹管膨胀节通用技术条件》进行设计、制造检验、验收，其核心部分—多层U型波纹管的设计等效采了EJMA《美国膨胀节制造商协会标准》并进行了计算机辅助优化设计。

产品经河南省质量技术监督局监督检查，各项指标质量体系认证。

我厂的产品遍布全国各地，现广泛应用于城市供热管网、石油化工、冶金、电力、机械、电子、轻工、纺织、造船等行业，深受用户好评。

2.补偿器的连接形式一般分为两种：一种是端管连接，一种是法兰连接。

法兰按机械部《平焊钢法兰》JB/T81-94标准和化工部《平焊钢法兰》（HG-20593-97）制造，（端管和法兰一般采用碳素钢制造），也可按用户要求制造。

3.波纹管通径可为DN50-DN4000。

4.工作压力：一般不超过2.5Mpa。

5.补偿器：表中所给补偿器的疲劳寿命为1000次（疲劳安全系数15）条件下的补偿量。

若用户对疲劳寿命的要求与本表所给定的值有差异，可以查《附表一》对补偿量进行修正。

6.寿命：工作位移不超过额定补偿量的情况下保证需用寿命为1000次。

7.本表所列的参数为350度时所计算得到的参数，若系统温度不在此温度，可查《附表二》对温度进行修正。

注：本厂产品可根据用户要求另行设计自保温型补偿器以下说明如有不清请登录网站：。

一、 通用（LTTB ）波纹补偿器的结构形式通用（）波纹补偿器的结构主要由：接管、波纹管、拉杆、倒流筒等部件组成。

其结构形式如下图所示：二、对导向支架的要求MA G1G2Gn第一导向支架对补偿器端面的距离不超过管径的4倍，第二导向支架至第一导向支架的距离不超过14倍，最大间距Lmax=0.131²{(Ep ²Ip)/(P ²A ±fi ²ex)} ^0.5 注：波纹管受压取正，波纹管受拉取负。

EP-管道设计温度下的弹性模量 IP-管道横截面的惯性距 P –设计压力A –波纹管有效面积 fi-波纹管单波轴向刚度 ex-单波轴向位移三、补偿量的选用1、 样本上所列的X 、Y 、θ为疲劳寿命[N]=1000次（疲劳安全系数为15），工作温度350℃时，单独进行轴向、横向、角向时的相应补偿量。

直管压力平衡型波纹补偿器技术参数1. 引言直管压力平衡型波纹补偿器是一种用于管道系统中的装置，用于平衡管道系统中的压力变化，并对温度变化和振动起到补偿作用。
