电力系统通信技术绪论PPT课件

基
动
站
交
端 设 备
换 设 备
基 站
本地 网
图 1-2 通信网构成示意图
电力通信网-3
1. 作用：传送电力系统远动、保护、负荷控制、调度自 动化等运行、控制信息，保障电网的安全、经济运行； 传输各种生产指挥和企业管理信息，为电力系统的现 代化提供高速率、高可靠的信息传输网络。
2. 特点：实时性（要求信息传输延时小）、可靠性、 信息量较少（主要传送电力系统的生产、控制和管 理信息，网上传输的信息量比公用网少）、网络建 设可利用电力系统独特的资源。
电力通信现状-2
➢ 全国电力通信主干网覆盖全国36个电力集团公司和省 级电力公司；
➢ 数字微波70000 km，光缆51000km，卫星地球站120 座，220kV以上载波79万话路公里，程控交换机总容 量达到300万门；
➢ 以光纤、微波及卫星电路组成主干网，以数字程控交 换机（调度总机）组成全国电话网；
基本概念-1
1. 通信：利用电子等技术手段，借助电信号（含光信 号）实现从一地向另一地进行消息的有效传递。
2. 通信系统：由信息发送者（信源）、信息接收者 （信宿）和处理、传输信息的各种设备共同组成的 完成信息传送全过程的系统。
3. 通信网：由各种通信节点（端节点、交换节点、 转接点）及连接各节点的传输链路互相依存的有机 结合体，以实现两点及多个规定点间的通信体系。
主要内容
➢ 1. 绪论 ➢ 2. 通信基础知识 ➢ 3. 电力线载波通信 ➢ 4. 光纤通信技术 ➢ 5. 微波与卫星通信技术 ➢ 6. 移动通信技术 ➢ 7. 现代交换技术 ➢ 8. 通信网 ➢ 9. 接入网技术
第一章 绪 论
➢ 1. 基本概念 ➢ 2. 电力通信的重要性 ➢ 3. 电力通信的特点 ➢ 4. 电力通信的发展 ➢ 5. 电力通信现状 ➢ 6. 电力通信网 ➢ 7. 电力通信技术
➢ 地方电网以光纤、微波通信为主，电力载波等其它通 信方式为辅。
电力通信发展趋势
➢ 数字化 ➢ 综合化 ➢ 宽带化 ➢ 智能化 ➢ 个人化
电力通信网-1
➢ 电力通信网是以光纤、微波及卫星电路构成主干线， 各支路充分利用电力线载波、特种光缆等电力系统 特有的通信方式，并采用明线、电缆、无线等多种 通信手段及程控交换机、调度总机等设备组成的多 用户、多功能的综合通信网。
电力通信技术的发展-1
➢ 40年代，电力载波通信开始在东北电网运行； ➢ 1979年电力系统开始建设的亚洲第一条1000km以
上PCM480数字微波线路——京汉微波，到 1981 年已陆续开通； ➢ 1982年，电力系统第一条光纤通信线路在山西太 原供电局投运；
电力通信技术的发展-2
➢ 1982年，原水利电力部建成以北京为中心，连接 南宁、广州、成都等地面站的卫星通信系统；
电力通信的特点
➢ 要求较高的可靠性和灵活性 ➢ 传输信息量少但种类复杂，实时性强 ➢ 具有很大的“耐冲击”性 ➢ 网络结构复杂 ➢ 通信范围点多面广 ➢ 无人值守机房居多
电力通信是三大支柱之一
《现代电网安全稳定运行的三大支柱》，江苏 科学技术出版社，1993
➢ （1）安全稳定控制系统 ➢ （2）调度自动化系统 ➢ （3）电力专用通信系统
电力调度自动化的发展
➢ 远动（TeleControl）：遥测，遥信，遥控，遥调 ➢ SCADA（Supervisory Control and Data Acquisition）
监视控制与数据采集 ➢ EMS（Energy Management System）能量管理系统 ➢ SA（Substation Automation）变电站自动化 ➢ DA（Distribution Automation）配电自动化 ➢ DSM（Demand Side Management）需求侧管理 ➢ DPS（Digital Power System） 数字电力系统
➢ 近年来，光纤通信得到重视和发展； ➢ （1988年我国华北、华中、东北三大电网引进的
能量管理系统（EMS）投入电网使用）。
电力通信网的建立和发展
➢ 20世纪70年代，国家批准建立电力专用通信网； ➢ 以北京为中心，覆盖全国； ➢ 通讯方式多样：通信电缆，载波，微波，卫星，光纤，
移动通信，现场总线； ➢ 电力载波通信的传统地位； ➢ 从1999年开始，电力系统加大了光纤通信网的建设力度，
3. 分类：电话及传真网、电视电话会议网、电力数据 通信网、图像通信网。
全国电力通信骨干网示意图
电力通信技术-1
1. 电力线载波通信：利用高压输电线作为传输通路。 2. 光纤通信：以光波为载波，以光纤为传输媒介的。 3. 微波通信：利用微波（射频）作载波携带信息。 4. 卫星通信：利用人造地球卫星作为中继站来转发无线
提出以建设光纤通信为主、数字微波通信、卫星通信为 辅的主干网。
电力通信现状-1
1. 20世纪70年代：电力载波通信 2. 电力系统的特有的通信方式，主要用于话音、保护
和远动信息的传输。
2. 20世纪80年代：模拟微波通信
3. 20世纪90年代：数字微波通信
4. 目前：以数字微波为干线、覆盖全国的电力网络已 初步形成，光纤通信、卫星通信、移动通信、数字 程控交换以及数字数据网等新兴的通信技术也获得 相当水平的应用。
基本概念-2

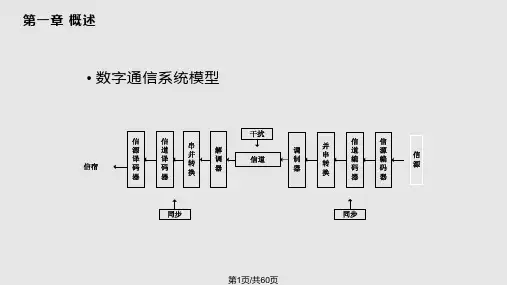

信息 源
发送 设备
（发送端）
信道 噪声源
接收 设备
受信 者
（接收端）
图1-1 通信系统组成模型
电力通信的重要性
➢ 电能生产的特点（瞬发性/不可储存/重要性）， 决定了对通信和调度管理自动化的高要求。
➢ 电力工业所处的环境条件比较恶劣（高电压/大 电流/强电磁干扰）。
➢ 企业信息化建设的需要。
电波，从而进行两个或多个地面站之间的通信。
电力通信技术-2
5. 移动通信：通信的双方中至少有一方是在移动中进行 信息交换。
电力通信网-2
通信 卫星
地
球
站 市长 数
用户 内 途 字 微
交 交 多波
换 换 路设
设 设 设备
备备 备
光
Байду номын сангаас
基
移
站
动
交
传 输 终
基 站
换 设 备
端 设 备
本地 网
光再 生中继设 备 ( 光 放大器 )
长途 网 移动 网
地
球
站数
长
市
微字 途 内
波多 交 交
设路 换 换
备设 设 设
备 备备
光
传 输 终
移
