目录
一、编制依据 (2)
二、工程概况 (2)
三、施工工艺 (2)
（一）、模板安装构造措施 (2)
（二）、满堂钢管支模架构造措施要求 (3)
（三）、模板的施工 (3)
（四）支模架的主要验收内容 (5)
（五）混凝土浇筑方法及有关注意事项 (5)
（六）模板的拆除 (6)
（七）技术质量保证措施 (7)

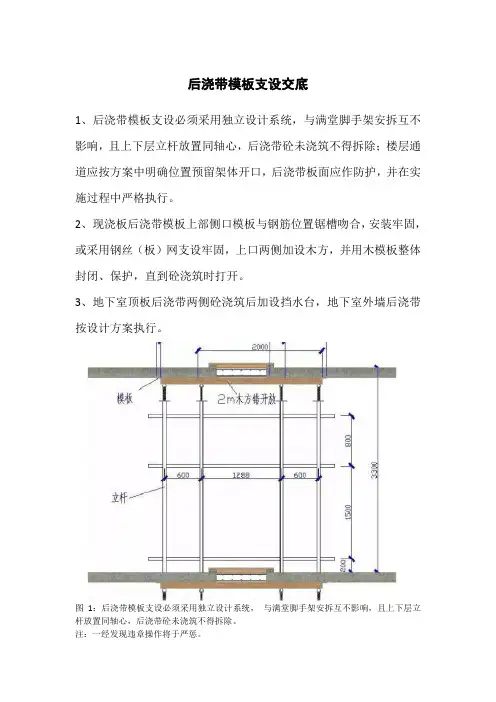

四、后浇带支模体系 (9)
1、后浇带施工质量要求： (9)
2、后浇带支撑做法 (9)
3、对于外墙后浇带止水钢板未固定牢固处理措施 (11)
五、施工安全措施 (12)
六、附图 (17)
一、编制依据
1、《建筑施工安全检查标准》JGJ59-2011
5、《建筑结构荷载规范》GB50009-2001
6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
7、《建筑施工模板安全技术规范》JGJ162-2008
8、《建筑施工高处作业安全技术规范》JGJ80-91
9、《混凝土结构工程施工质量验收规范》GB50204-2011
二、工程概况
工程名称：海峡两岸（昆山）商贸示范区配套服务设施一期工程
建设单位：昆山台湾映像文化发展有限公司
监理公司：浙江天成项目管理有限公司
设计单位：辽宁金海建筑设计研究院有限公司
施工单位：中国建筑一局（集团）有限公司
工程地址：昆山市沪宁高速陆家出口（北临沪宁高速，西临东城大道）三、施工工艺
（一）、模板安装构造措施：
1、模板结构构件的长细比，满足技术规范要求。
2、支撑梁、板的支架立柱构造与安装应符合下列规定：
梁和板的立柱，其纵横向间距应相等或成倍数。钢管立柱底部设垫板，在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。立柱顶端沿纵横向根据构造设置分别设置水平拉杆和水平剪刀撑。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均
分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。
（二）、满堂钢管支模架构造措施要求：
1、立杆支撑地下室底板和结构板上，支模架立杆基础下设置100mm×100mm垫板，确保立杆基础承载力均匀。
2、可调顶托安装应与钢管架立杆上下垂直，调节可调顶托至支撑架要求的支撑高度，但可调顶托的螺杆丝杆伸出高度必须小于200mm。
3、模板支架设置纵横向扫地杆,必须先搭设扫地杆后才能进行二排架的搭设。纵向扫地杆离地约200mm。
4、立杆横向间距1000mm，纵向间距1500mm，步距1800mm，每一步距满设双向水平杆，并与立杆相交处扣接牢固，外围水平杆设于立杆内侧，其余纵横向水平杆均分别设于立杆同侧，以便剪刀撑和斜杆与立杆相交处的扣接。
5、支模处满堂模板支架立柱，在外侧周圈设置由下至上的竖向连续式剪刀撑；中间在纵横向应每隔8m左右设由下至上的竖向连续式剪刀撑，其宽度为4～6m，并在剪刀撑部位的顶部、中部、扫地杆处各设置一道水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角为450～600。剪刀撑由底至顶连续设置，用φ48钢管拉结，斜杆与地面倾角为450～600，并与地面顶紧，剪刀撑与钢管立杆有效连接，剪刀斜撑搭接长度不少于1000mm，采用不少于3个旋转扣件固定，剪刀斜撑端头伸出扣件边缘长度不少于100mm。
6、各扣件螺栓均采用测力矩扳手拧紧，使其扭力矩均控制在40～65N·m。
（三）、模板的施工
1、施工准备
（1）脚手架搭设前对员工进行技术和安全作业交底，务必使班组和管理人
员领会设计意图，保证现场与方案的一致性。
（1）为了确保工程质量和安全目标，在材料上选用14厚、1830×915胶板作为结构构件的模板；木方采用50×100的方木；钢管使用Ф48钢管，壁厚不小于3.0mm，严禁使用不合格的钢管、扣件等。
（2）模板承垫底部应预先找平，以保证模板的位置正确，防止模板底部漏浆。另外，在外墙、外柱部位，继续安装模板前，要设置模板承垫付条带，并校正其平直。
2、模板的安装：
（1）总体施工的流程。
（2）模板安装应满足<<混凝土结构工程施工质量验收规范>>相关技术要求。
3、支模架的搭设
（1）搭设面积根据结构的实际尺寸搭设，特别是立杆位置定位准确，便于梁支撑受力均匀。
（2）扣件有直角扣件、回转扣件和对接扣件。用于连接大横杆的对接扣件，开口应朝下，以防雨水进入，扣件的拧紧程度适度。立杆垂直，并必须采用对接。大横杆可以采用对接，剪刀撑和其它杆件可采用搭接，搭设长度不少于1m，并不少于3个扣件紧固。
（3）为了保证支模架的整体稳固，同一立面的小横杆应按立杆总数对等交错设置。
（4）支模架搭设完成后须由班组自检，项目部组织相关人员检查合格后，报请监理验收。验收合格后才能进行下道工序。
（四）支模架的主要验收内容
1）检查立杆的间距，检查立杆间距是否按立杆布置图布置。
2）查看垫板是否晃动，检查方法：观察。
3）立杆垂直度：用经纬仪或吊线和卷尺测量，立杆偏差：2m高处不得到大于±7mm、横距偏差不得大于±20mm。立杆总垂直度不得大于±70mm，用钢卷尺测量。
4）纵向水平杆偏差，一根杆的两端高差不得大于±20mm，同跨内两根纵向水平杆高差不得大于±10mm，用水平仪或水平尺测量。
5）在对屋面梁板混凝土浇注的全过程的支模架体变形进行检查，控制好变形量，确保其部位变形在预期范围内。
4、扣件安装：
1）同步立杆上两个相隔对接扣件的高差应大于500mm，用钢卷尺测量：2）扣件螺栓拧紧扭力矩40-65N.m，用扭力扳手检测。
3）检查对接扣件的质量。
5.剪力撑斜杆与地面的倾角45o－60o，用角尺检测。
6.其他未尽事宜按《建筑施工模板安全技术规范》，JGJ162-2008的相关要求执行。
（五）混凝土浇筑方法及有关注意事项
1、本工程采用商品混凝土，混凝土浇筑原则：为确保模板支架施工过程中均衡受载，本工程拟采用中间向两侧扩展的浇筑方式。
2、混凝土浇筑过程应严格按方案程序进行，在支架下面要安装照明灯，在安全员的监督下，派木工进行巡查，发现问题立即疏散人员，确保安全的情况下
