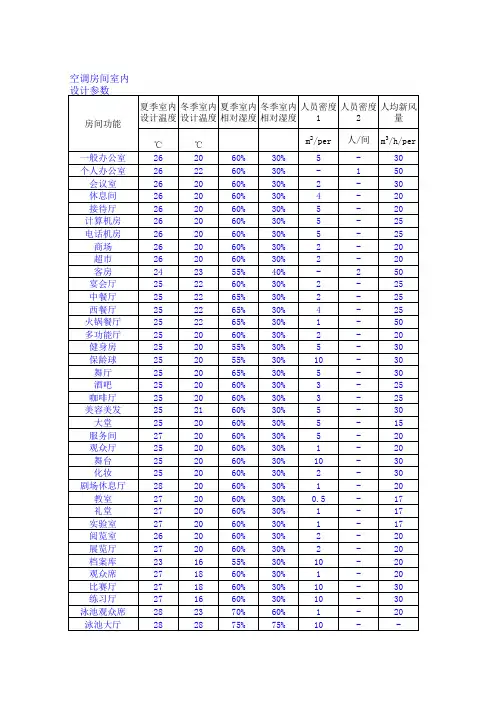

空调房间冷热负荷计算表

空调房间负荷计算一、空调房间的负荷计算包括(1)、通过围护结构传入的热量；(2)、通过透明维护结构传入的太阳辐射的热量；(3)、人体的散热量；(4)、照明散热量；（5）、照片器具及其他内部热源的换热量；（6）、食物及物料散发热量。

二、冷负荷计算1、外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W)，按下式计算：Qτ=KFΔtτ-ξ(1.1)式中F—计算面积，㎡；τ—计算时刻，点钟；τ-ξ—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻，点钟；Δtτ-ξ—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。

注：例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计算时刻τ=16,时间延迟为ξ=5,作用时刻为τξ=16-5=11。

这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。

当外墙或屋顶的衰减系数β<0.2时，可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ：Qpj=KFΔtpj(1.2)式中Δtpj—负荷温差的日平均值，℃。

2、外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算：Qτ=KFΔtτ(2.1)式中Δtτ—计算时刻下的负荷温差，℃；K—传热系数。

3、外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ，应根据不同情况分别按下列各式计算： a.当外窗无任何遮阳设施时Qτ=FCsCaJwτ(3.1)式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；b.当外窗只有内遮阳设施时Qτ=FCsCaCnJwτ(3.2)式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；c.当外窗只有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCa(3.3)注：对于北纬27度以南地区的南窗，可不考虑外遮阳板的作用，直接按式(3.1)计算。

d.当窗口既有内遮阳设施又有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCnCa(3.4)式中Jnτ计算时刻下，标准玻璃窗的直射辐射照度，W/㎡；Jnnτ计算时刻下，标准玻璃窗的散热辐射照度，W/㎡；F1窗上收太阳直射照射的面积；F外窗面积（包括窗框、即窗的墙洞面积）㎡；Ca窗的有效面积系数；Cs窗玻璃的遮挡系数；Cn窗内遮阳设施的遮阳系数；注：对于北纬27度以南地区的南窗，可不考虑外遮阳板的作用，直接按式(3.2)计算。

空调负荷计算建筑环境与设备⼯程专业毕业设计参考资料2空调负荷计算编者孙纯武黄忠重庆⼤学城市科技学院⼟⽊⼯程学院建筑环境与设备⼯程教研室2013.2空调负荷计算1 冬季空调热负荷1.1围护结构的基本耗热量Q j=KF(t N－t W)α (w)式中：K—围护结构传热系数，w/(㎡·℃)。

查教材《供暖通风与空⽓调节》附录4。

地⾯传热系数查教材《供暖通风与空⽓调节》表2.4；F—围护结构的计算⾯积，㎡。

按教材《供暖通风与空⽓调节》图 2.3计算。

对于平屋顶建筑，最顶层⾼度应算到屋顶外表⾯。

地⾯⾯积按教材《供暖通风与空⽓调节》图2.2划分地带计算。

位于室外地⾯以下的外墙被视为地⾯的延伸，并从上⾄下按地⾯相同规则进⾏传热地带划分；—冬季室内空⽓计算温度，℃；tNt—冬季空调室外计算⼲球温度，℃。

查教材《供暖通风与空⽓调节》W附录1或《采暖通风与空⽓调节设计规范》GBJ 19—87附表2.1；α—围护结构的温差修正系数。

查教材《供暖通风与空⽓调节》附录5。

对与不供暖的楼梯间相邻的内隔墙，多层建筑由底层⾄顶层α=0.8～0.4。

1.2围护结构的附加（修正）耗热量1.2.1朝向修正耗热量朝向修正率查教材《供暖通风与空⽓调节》表2.5。

冬季⽇照率⼩于35%的地区，东南、西南和南向的修正率宜采⽤-10%～0，东、西向可不予修正。

1.2.2⾼度附加耗热量房间⾼度⼤于4m时，每⾼出1m应附加2%，总的附加率不应⼤于15%。

1.2.3冷风渗透耗热量和冷风侵⼊耗热量空⽓调节系统担负供暖任务时，由于室内保持有⾜够的正压值，冷风渗透耗热量和冷风侵⼊耗热量⽆需再做考虑。

1.3新风耗热量Q W=G W C P（t N－t W） (kw)式中：G—新风量，kg/s；W≈1 kj/(kg·℃)；C P—空⽓的定压⽐热容，kj/(kg·℃)。

CPt—冬季室内空⽓计算温度，℃；N—冬季空调室外计算⼲球温度，℃。

XXXX大学环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师年月第1篇采暖设计1 工程概况1.1 工程概况1、本工程建筑面积约1600㎡，砖混结构，层高均为3.6M。

本工程建筑所在地湖北咸宁，供暖室外计算温度0.3℃.根据设计要求供暖室内设计温度为18℃2、窗均为铝合金推拉窗，窗高为1.5M采用中空双层玻璃，在满足建筑节能要求的前提下查得K=4 w/(㎡.℃).3、内门为木门，门高均为2M, 在满足建筑节能要求的前提下查得K=2 w/(㎡.℃) .4、走廊根据要求没有做供暖设计5、墙均为200空心砖墙，外墙做保温设计在满足建筑节能要求的前提下查得K=1 w/(㎡.℃).内墙在满足建筑节能要求的前提下查得K=1.5 w/(㎡.℃) .6、走廊因为有两侧传热作用的存在查节能设计手册差的修正系数为0.37、冷风渗入由所在供暖房间窗布置情况和数量查建筑节能手册应用换气次数法计算而得。

屋面为现浇为现浇板厚100MM,做保温和防漏水设计，在满足建筑节能要求的前提下查得K=0.8 w/(㎡.℃)2 负荷计算2.1 采暖负荷1.围护结构耗热量(1) 维护结构基本耗热量Q1j=αKF（t n+ t wn）(2) 维护结构附加耗热量①朝向修正率：北、东北、西北：0- +10%东、西：-5%东南、西南：-10%- -15%南：-15%- -30%2.冷风渗透耗热量Q2=0.28c pρwn L(t wn-t n)2.2 算例：以四层办公室（编号为401）为例咸宁市为夏热冬冷地区，由《公共建筑节能设计标准》GB50189-2005查得夏热冬冷地区外围护结构外墙的传热系数K≦1W/(m²·k)，屋面传热系数≦0.7 W/(m²·k)，窗墙面积比>0.2，由《公共建筑节能设计标准》GB50189-2005查得窗的传热系数K≦3.5 W/(m²·k).空调设计1 工程概况本工程建筑为宾馆大楼，建筑地点在湖北咸宁，夏季空气调节室外计算干球温度为35.7℃夏季空气调节室外计算湿球温度为28.5℃空调室内计算温度26℃部分空调房间是25℃。

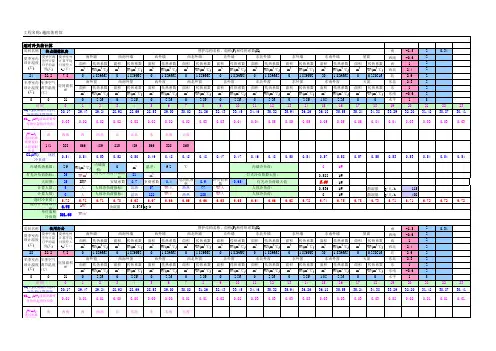

1、t cl实际＝（t cl+t d）K a Kρ（9－5）； CL q=KF(t cl实际-t N) （9－6）2、t cl——屋顶的冷负荷逐时计算温度（℃），由附录9-8和9－9查取；应用公式（9－5）计算，应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。

所何用的外表面放热系数为18.6W/(m2.K)；内表面放热系数为8.7W/(m2.K)。

所采用的外墙和屋面的吸收系数为ρ＝0.90。

房间传递系数V0＝0.681，W1＝－0.87。

3、t d——地点修正值（℃），见附录9－104、K a——外表放热系数修正值，见表9－75、Kρ——外表面吸收系数修正值，考虑到城市大气污染和中浅颜色的耐久性差，建议吸收系数均采用Kρ＝0.9，但确有把握经久保持建筑围护结构表 面的中、浅色时，风可采用表9－8的修正值。

6、t N——室内计算温度（℃）7、K——屋顶的传热系数[W/(m2.K)]，参见附录9－8和9－98、F——屋顶的计算面积（m2）南 外 墙 冷 负 荷说明：1、t cl实际＝（t cl+t d）K a Kρ（9－5）； CL q=KF(t cl实际-t N) （9－6）2、t cl——外墙的冷负荷逐时计算温度（℃），由附录9-8和9－9查取；应用公式（9－5）计算，应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。

所何用的外表面放热系数为18.6W/(m2.K)；内表面放热系数为8.7W/(m2.K)。

所采用的外墙和屋面的吸收系数为ρ＝0.90。

房间传递系数V0＝0.681，W1＝－0.87。

3、t d——地点修正值（℃），见附录9－104、K a——外表放热系数修正值，见表9－75、Kρ——外表面吸收系数修正值，考虑到城市大气污染和中浅颜色的耐久性差，建议吸收系数均采用Kρ＝0.9，但确有把握经久保持建筑围护结构表 面的中、浅色时，风可采用表9－8的修正值。

空调负荷估算表《速查》空调负荷计算一、负荷指标（估算）（仅供参考）建筑类型冷负荷 W/m2（Cal/m2）住宅、公寓、标准客房114－138（98－118）西餐厅200－286（170－246）中餐厅257－438（220－376）火锅城、烧烤465－698（400－600）小商店175－267（150－230）大商场、百货大楼250－400（215－344）理发、美容150－225（129－193）会议室210－300（180－258）办公室128－170（110－146）中庭、接待112－150（97－129）图书馆90－125（77－108）展厅、陈列室130－200（112－172）剧场180－350（154－310）计算机房、网吧230－410（200－350）有洁净要求的厂房、手术室等300－500（258－430）二、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及空调建筑面积建筑人体照明新风量W/m2新风总负荷房间名称平方米/人负荷负荷负荷负荷1客房10607205027114 2宴会厅 1.25301343025190360 3小会议室36043402592235 4大会议室 1.5408840251903585健身房保龄球535872*********6舞厅320972033119256 7科研办公楼54028402043151商场8底层1351604012130365 9二层 1.235128401210430710三层及三层以上24080401265225图书馆11阅览室105014302527121展览厅12陈列室45831202568177会堂13报告厅23558402513626914公寓住宅107014205054158硬剧院15观众厅0.53022815817444716休息厅27064204021637017化妆室44035502055180体育馆18比赛馆 2.5356540156520519休息厅57027.520408620320贵宾厅85817305068173医院21高级病房11022一般手术室15023洁净手术室30024X光CTB超15025餐馆300注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9三、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m22建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于50 00平米时，取上限；大于l0000平米，取下限值。

空调冷热负荷计算1、冷负荷计算（一）外墙的冷负荷计算通过墙体、天棚的得热量形成的冷负荷，可按下式计算：CLQτ=KF⊿tτ-ε W式中K——围护结构传热系数，W/m2•K；F——墙体的面积，m2；β——衰减系数；ν——围护结构外侧综合温度的波幅与内表面温度波幅的比值为该墙体的传热衰减度；τ——计算时间，h；ε——围护结构表面受到周期为24小时谐性温度波作用，温度波传到内表面的时间延迟，h；τ-ε——温度波的作用时间，即温度波作用于围护结构内表面的时间，h；⊿tε-τ——作用时刻下，围护结构的冷负荷计算温差，简称负荷温差。

（二）窗户的冷负荷计算通过窗户进入室内的得热量有瞬变传热得热和日射得热量两部分，日射得热量又分成两部分：直接透射到室内的太阳辐射热qt和被玻璃吸收的太阳辐射热传向室内的热量qα。

（a）窗户瞬变传热得形成的冷负荷本次工程窗户为一个框二层3.0mm厚玻璃，主要计算参数K=3.5 W/m2•K。

工程中用下式计算：CLQτ=KF⊿tτ W式中K——窗户传热系数，W/m2•K；F——窗户的面积，m2；⊿tτ——计算时刻的负荷温差，℃。

（b）窗户日射得热形成的冷负荷日射得热取决于很多因素，从太阳辐射方面来说，辐射强度、入射角均依纬度、月份、日期、时间的不同而不同。

从窗户本身来说，它随玻璃的光学性能，是否有遮阳装置以及窗户结构（钢、木窗，单、双层玻璃）而异。

此外，还与内外放热系数有关。

工程中用下式计算：CLQj•τ= xg xd Cs Cn Jj•τ W式中xg——窗户的有效面积系数；xd——地点修正系数；Jj•τ——计算时刻时，透过单位窗口面积的太阳总辐射热形成的冷负荷，简称负荷，W/m2；Cs——窗玻璃的遮挡系数；Cn——窗内遮阳设施的遮阳系数。

（三）外门的冷负荷计算当房间送风两大于回风量而保持相当的正压时，如形成正压的风量大于无正压时渗入室内的空气量，则可不计算由于门、窗缝隙渗入空气的热、湿量。

第二章热负荷、冷负荷与湿负荷计算1、冷负荷：为保证房间或物体低于周围环境温度所需供应的冷量，称为冷负荷。

2、热负荷：为保证房间或物体高于周围环境温度所需供应的热量，称为热负荷。

3、湿负荷：为了维持房间温度恒定需从房间除去湿量称为湿负荷。

4、正确确定冷热湿负荷的意义：负荷计算是暖通空调设计的依据，关系到环境指标保证设备畜量大小、方案确定，系统管道大小等。

5、冷、热、湿负荷计算依据：室外气象参数和室内需求保持的参数。

§2-1室内空气计算参数：一室外空气计算参数：（1）室外空气计算参数：指在负荷计算中所采用的室外空气参数。

（2）确定室外空气计算参数：按现行的《采暖通风与空气调节设计规范》（GBJ19-87）中规定的计算参数，见附录2-1。

（3）我国确定室外空气计算参数的基本原则：按不保证天数法即全年允许有少数时间不保证室内温湿度标准，若必须全年保证时，参数需另行确定。

（4）室外空气计算参数的分类：1、夏季空调室外计算干、湿球温度确定原则：《规范》确定，夏季空调室外计算干球取室外空气历年平均不保证50h的干球温度；湿球温度也同样。

历年平均：指1950～1980三十年平均。

用途：用于计算夏季新风冷负荷。

2、夏季空调室外计算日平均温度和逐时温度：①空调因围护结构传热负荷计算原理：按不稳定传热过程计算，因此，须知夏季空调室外计算日平均温度和逐时温度②逐时温度：d m t t t ∆+=βτ.0τt —逐时温度 ℃m t .0—夏季空调室外计算日平均温度，规范规定取历年平均不保证5天的日平均温度℃，见附录2-1。

β—室外空气温度逐时变化系数，按表2-1确定；d t ∆—夏季空调室外计算平均日较差，℃ 按附录2-1或下式计算52.0.0.0ms d t t t -=∆ 式中so t .夏季空调室外计算干球温度 3、冬季空调室外空气计算温度、相对湿度①冬季空调室外空气计算温度的用途：在冬季利用空调供暖时，计算围护结构的热负荷和新风负荷均用此温度。

常用冷负荷估算表很多厂家的技术手册上都有负荷估算表的，比如开利，麦克等。

房间类型W/m2 kcal/h.m2 房间类型W/m2 kcal/h.m2旅馆、招待所95-115 80-100 医院110-140 95-120旅游宾馆140-175 120-150 普通电影院260-350 225-300 办公大楼110-140 95-120 综合影剧院290-385 250-330 综合大楼130-160 110-140 大会堂190-290 160-250百货大楼140-175 120-150 体育馆（比赛厅）280-470 240-400 空调冷负荷估算表空调冷负荷估算表下面内容是针对标准使用情况制定的大致参考值，实际空调的使用情况千差万别，所以选用空调时，下表只做参考，应该尽量选用较大的冷负荷值来计算场所空调冷负荷(Ｗ/ｍ2)/(kcal/m2h)普通房间 115－145/100-125客厅145-175/125-150小办公室 145/125一般办公室 175/150理发厅 220-340/190-300图书馆、博物馆 145-185/125-150服装店、珠宝店 160-205/140-175百货商店 175-340/150-190银行营业厅 160-200/140-170会议室、餐厅 340-450/300-390小餐馆 160-340/140-190影剧院（每人） 300/260空调冷负荷计算说明书2007-12-11 12:23冷负荷计算说明一、本工程冷负荷计算方法采用目前应用较多、以传递函数法为基础、通过研究和实验而得到的冷负荷系数法。

其中内维护结构按稳态传热计算。

二、维护结构冷负荷维护结构冷负荷，可以分为外维护结构和内维护结构两部分（一）、外维护结构冷负荷1、外窗冷负荷外窗冷负荷由两部分构成，即太阳辐射得热引起的冷负荷和温差传热引起的冷负荷。

（1）、太阳辐射得热通过玻璃引起的逐时冷负荷按下式计算：CL=Ca ?Cs ?Cn ?Fc ?Djmax ?Ccl （ W ）（1）式中 Ca——窗有效面积系数；Cs——窗玻璃遮挡系数；Cn——窗内遮阳系数；Fc——外窗面积（m2）；Djmax——最大太阳辐射得热因素（W）；Ccl——外窗冷负荷系数。
