粉喷桩监理细则资料

川东港闸下移工程水泥搅拌桩施工监理实施细则编制：批准：盐城市河海工程建设监理中心川东港闸下移工程监理部二O一O年二月川东港闸下移工程水泥粉喷桩施工监理实施细则川东港闸位于大丰市川东港口，枢纽的主要建筑物包括：挡①新建挡潮闸；②闸上引河开挖及闸下港道整治工程；③本次工程范围内新闸两侧海堤接线工程；④引河南堤防护工程。

闸身总净宽100m，每孔净宽10m，共10孔。

通航孔单独一联，呈“U”字形结构布置于左岸，泄洪孔每两孔一联，每联呈“山”字形结构，剩余一孔泄洪孔单独一联，布置于右岸，共6联。

闸身顺水流向长16.5m，垂直水流向长117.7m，闸底板面高程为-2.5m，底板厚1.5m。

考虑新建闸基处土质为粉砂，地基承载力较高，但水稳性及抗冲刷能力差，拟采用天然地基作为基础持力层，为保证建筑物的防渗安全。

上游第一、二、三、四节翼墙、闸身、第一节岸墙及下游第一、二、三节翼墙下设布置50cm厚地下连续墙，底高程-10.0m。

上、下游防冲排桩处在灌注桩的内侧外切线方向施打D60连续水泥搅拌桩封闭，上游水泥搅拌桩桩底高程为-8.5 m，下游水泥搅拌桩桩底高程为-14.5 m，相邻水泥搅拌桩之间重叠5cm，上游465根，下游443根，共908根，搅拌桩水泥掺入量为16%。

本工程地基处理种类多、工期紧、投入的机械设备量大、现场施工交叉、穿插作业多。

为此需统一安排、合理调配、加强各工种间的协调管理、加强各工序间的衔接配合。

一、总则本细则编制依据：《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《基桩低应变动力检测规程》（JGJ/T93-95）；《建筑桩基技术规范》（JGJ94-2008）；《建筑地基处理技术规范》（JGJ79-2002）；《水闸施工规范》（SL27-91）；《江苏省水利工程施工质量检验评定标准》；川东港闸下移工程施工合同文件、监理合同文件设计图纸、技术要求及其他有关规程、规范。

二、施工准备1、进行粉喷桩施工前将原地面整平至粉体搅拌桩施工高程处，清除桩位处地上、地下的一切障碍物（包括石块、树根和垃圾等）。

搅拌桩（粉喷）施工监理细则（FSDD－SX－JLXZ－05）一、总则（1）细则依据《粉体喷搅法加固软弱土层技术规范》（TB10113—96）和设计要求编制。

（2）本细则未列条款按国家或部颁现行有关规程规范及标准执行。

二、开工许可证的申请（1）施工许可申请按本部监理工作规程之《工程监理工作实施细则》的规定执行。

（2）粉喷桩基础处理开工前，施工单位必须根据设计文件、施工技术要求和有关规范及单元工程质量评定标准，结合施工机械设备、人员配制情况，于开工前7天将施工组织设计送监理部审批。

（3）粉喷桩基础处理开工前，施工单位应进行室内配方试验和工艺性试验，并将试验成果于开工前3天报送监理部审核。

（4）如果施工单位未能按期向监理部报送开工申请所必须的文件和资料，由此而造成工期延误和其他损失，均由施工单位承担全部责任。

三、施工过程监理（1）施工单位在钻进、喷粉、搅拌、复搅、停喷等过程中必须做好详细的施工记录，监理人员有权随时抽查施工记录。

重点检查：1）孔深度、喷粉高程、停粉面、确保喷粉长度；2）粉量，严禁没有粉体计量装置的喷粉机投入使用；3）喷桩的成桩直径及搅拌均匀程度；4）搅次数及成桩过程中遇事故而停止喷粉时，重新喷粉的重叠长度；（2）粉喷桩属隐蔽工程，施工单位按规程规范和设计要求完成造孔，并经自检合格，可以终孔时，可向监理部提出终孔要求，由监理部进行验收，认为达到要求后，办理验收签证手续。

四、监理施工要点（1）施工场地要求平整，并挖出含砖瓦等杂物的表面杂填土，回填素土。

清除地下障碍，对无法清除的障碍应探明其准确位置。

（2）试验桩不得少于2根。

（3）桩体粉喷要求一气呵成，不得中断。

应按理论计算量往灰罐投料，投一次料，打一根桩，严禁没有粉体计量装置的喷粉机投入使用，确保成桩质量。

在钻杆上标线控制钻机下降深度、喷粉高程及停灰面，确保粉喷桩长度。

（4）施工过程中应经常测量电压，检查钻具、流量、水气分离器、送粉阀门、空压机和胶管灰路的工作情况，尤其要定时检查粉喷桩的成桩直径及搅拌均匀程度，钻头直径磨耗量不得大于20mm。

粉喷桩工程监理实施细则一、总则为有效地控制粉喷桩施工，结合本工程地基处理的实际情况制定本细则。

二、监理依据：1建设单位与承建单位签订的合同中有关技术性条款。

2本工程的设计文件、招标文件技术规范、图纸、设计变更等。

3相关法律、法规、标准、规范等。

三、在建工程粉喷桩的设计特点分析本工程粉喷桩桩径D=500mm，桩长为9m，总延长139479m。

桩顶铺设20cm 厚中砂褥垫层，桩顶不伸入垫层内。

要求复合承载力特征值为fspk=165kpa。

四、施工资质及技术方案审查要求1施工或分包单位应提供施工资质证书等有关文件，经监理部审查合格后方可以进行施工。

2施工单位应制定符合本工程特点的施工技术方案，报监理部经批准后方可施工。

五、监理控制要点控制要点控制要点控制要点1粉喷桩施工准备阶段监理的质量控制要点1.1 施工场地应基本平整，各控制高程点布设均匀，能反映基坑的地面高程变化情况。

做好基坑排水工作以降低潜水位，从而降低表层土的含水量，使土体具有一定的强度保证桩基的正常施工，但同时又要注意不能降低过多，原则上降低1m潜水位即可（若采用明沟降水，则沟深必须大于1.0）。

1.2 测量放样。

桩位测量放样后，报监理部复测。

并逐桩在图上编号，报监理部备查。

1.3 加强对施工机械设备的检查（1）每台桩机必须配置可以控制桩身每米喷粉量的记录器，且记录器上的任何一个可操作的按钮和开关不得用不得用不得用不得用于于于于设定或操作时间、深度、喷粉重量、桩位编号、复搅深度、复搅次数等参数，防止伪造施工记录。

（2）桩机上的气压表、转速表、电流表、电子称必须经过标定，不合格的仪表必须更换。

（3）每台桩机钻架相互垂直两面上分别设置两个0.5Kg重的吊线锤，并画上垂直线，就位时，吊线必须与垂直线重合，确保桩的垂直度。

桩机底盘必须采用水平尺进行水平校核。

（4）在每台桩机的钻架上画上钻进刻度线，标写醒目的深度。

1.4 加强对原材料的检验（1）粉喷桩所用水泥必须经过试验室抽检，满足规范的要求后，方可进行使用。

精品文档白沙洲水厂扩建工程监理细则（粉喷桩部份）编制：审批：武汉扬子江工程监理有限责任公司二零一一年四月十三日目录第一章工程概况及专业工程特点 (3)一、工程概况 (3)二、设计概况 (3)第二章监理依据和开工许可证申请程序 (5)一、编制依据 (5)二、粉喷桩的监理流程 (6)（一）审查施工企业下列资料 (6)（二）检查施工单位质保体系、安保体系是否健全 (6)（三）监理验收程序 (6)第三章施工过程监理 (8)一、监理工作的方法和监理措施 (8)（一）监理方法 (8)（二）监理措施 (10)二、粉喷桩施工阶段 (11)第四章施工质量控制 (15)第五章桩体质量评定标准要求 (16)第一章工程概况及专业工程特点一、工程概况工程名称：白沙洲水厂扩建工程建设单位：武汉市水务集团有限公司设计单位：武汉市给排水工程设计院有限公司勘查单位：武汉市勘查设计研究院施工单位：武汉市水务建设工程公司监理单位：武汉扬子江工程监理有限责任公司工程地点：武昌白沙洲水厂工程内容：本工程为白沙洲水厂扩建工程，位于武昌白沙洲地区，规模为10万立方米/日，主要包括：5万立方米/日规模网格絮凝斜管沉淀池2座；10万立方米规模气水反冲洗滤池（共用现状新一期设备间）1座；排污泵房1座；2号送水泵房改造；加氯间、加矾间改造；增设生活污水一体化净化处理装置1套；改造厂区配电系统和自动控制系统。

本工程絮凝沉淀池部分根据勘察报告所提供的地质资料反映，场地地层结构较为复杂，岩土种类不多，但性质变化较大需采用打粉喷桩处理，桩径为50cm，桩长7.5-11米。

工程质量目标：合格二、设计概况（一）地质概况根据勘察报告所提供的地质资料反映，场地地层结构较为复杂，岩土种类不多，但性质变化较大。

1、杂填土：杂色，松散，稍湿～湿，压缩性高，主要由地坪、碎石、砖渣、粘土以及生活垃圾组成，全场分布，层厚度0.1-3.3米。

2、素填土：杂色，松散，稍湿～湿，压缩性高，由粘土及少量碎石、砖渣组成本构筑物全场分布，层厚度0.3～2.4米，承载力特征值fak=70KPa,Es=2.8MPa。

粉喷桩施工监理实施细则一、施工准备1、沟塘清淤前、后分别报验平面位置图、断面尺寸（附图）。

自然放坡并开挖台阶，按设计文件回填至原地面，用压路机分层碾压（报A-10表）。

2、原地面清表、整平清除地面和地下一切障碍物，应无草皮、树根、垃圾、石块等。

清表后应整平形成路拱度并采用压路机稳压（报A-10表）。

3、桩位放样根据批准的导线点、水准点恢复中桩和检测高程，定出控制桩，按已报批准后的桩位布置图，用仪器和钢尺放出桩位，并打上木桩或竹签。

形成报验资料，报监理组验收确认（报A-4）表。

4、施工机械的配置与调试并报验（报A-6）表。

二、施工1、钻机就位调平钻机：钻头对准桩位，桩位平面偏差小于50mm,确保钻架与地面垂直，桩距差≤10cm，垂直度偏差≤1.5%，并做好现场原始记录。

2、钻孔根据各地段桩长设计，作为预控的基准，在钻架上作出深度标记。

开钻后，钻速应均匀，搅拌轴转速不大于30-50转/分，钻进速度不宜大于50-80cm/分钟，钻至设计桩长时，观察电流变化情况，确定桩长。

桩长与设计严重不符，应报请市桥指进行变更。

现场做好桩长、电流变化记录。

3、提升、喷粉在钻机中提前送灰，一般控制在距离桩端0.3-0.5m处开始送灰确保桩端质量，按设计水泥用量进行均匀喷灰。

提升过程应记录喷灰压力、提升速度控制0.5-0.8m/min。

钻头提升到地面以下50cm，在原位搅拌数秒，以保证桩头均匀密实，并记录好喷粉时间、停粉时间和水泥喷入量。

若发现喷粉量不足时，应在复搅时补充送灰；喷粉中断时，复打重叠孔段应大于1m。

4、二次搅拌二次搅拌设计要求在全桩身范围复搅，若进行第二次补喷，提升至桩顶后，还必须全桩身复搅一次，做到二喷三搅。

5、移位复搅完成后，停钻，做好该桩复搅深度的原始记录，移到下一个桩位。

三、报验1、次日将原始记录汇总送监理组签认。

2、开挖检验：每一施工段完成后，按自检频率2%从地面往下开挖30-50cm露出桩头，要求4-6根桩相邻，检验桩径、桩距、水泥搅拌均匀性、密实性、成桩状况。

粉喷桩施工监理实施细则细则对于地基稳定性不足或因沉降过大而影响路基及构物的稳定和使用功能的路段，采用粉喷桩加固地基，使桩与原软土构成复合地基，提高地基承载力，减少沉降量。

主要用于桥头、通道、涵洞路段。

根据高速公路粉喷桩施工的经验，结合本项目，为保证设计效果，确保施工质量，特制定本细则。

1、粉喷桩加固软基的施工管理、质量检验及验收按本细则执行。

2、当发现天然含水量小于30％或大于70％，必须及时通过监理组向指挥部报告，以便另行决定施工方法。

3、本细则未尽事宜按有关规范、文件执行。

一、管理办法编制依据1、公路施工图设计；2、«粉体喷搅拌法加固软弱土后技术规范»（TB10113－96）；3、«公路软土地基路堤设计与施工规范» (JTJ017-96);4、«公路工程质量检验评定标准» (JTJ071-98)5、«公路工程国内招标文件范本»（1999年版）施工单位、监理单位在施工、验收过程中应严格遵照执行，施工过程中如发生与本管理办法相抵触的有关技术标准和验收标准的问题，施工单位应与监理单位共同商定处理办法，并报总监批准。

不得自行其事，更不得擅自降低、更改设计要求。

二、施工准备1、施工单位选择（1）对所有的粉喷桩施工单位，各施工标段中标单位要先审查其施工资质、资信和业绩，并附有前业主对该单位的书面评价报告；任何单位不得将粉喷桩分包给个人施工。

各中标单位将经初步筛选合格的施工队伍形成书面推荐报告，经驻地监理组初审后，上报指挥部，批准后方可进场。

经批准的粉喷桩施工单位，部得将粉喷桩施工工程再分包或转包，违反条款者，驻地监理工程师将责令分包单位立即退场，损失自负；（2）对进场的粉喷桩施工队伍，采用统一分包合同、统一分包价格、集中供应水泥的管理办法；（3）粉喷桩施工设备严禁使用非定型产品或自行改装设备；所进场设备必须配备良好的能显示钻杆钻进时电流变化的电流、显示管道气压力的压力表和计量水泥喷入量、复交深度的电脑显示装置。

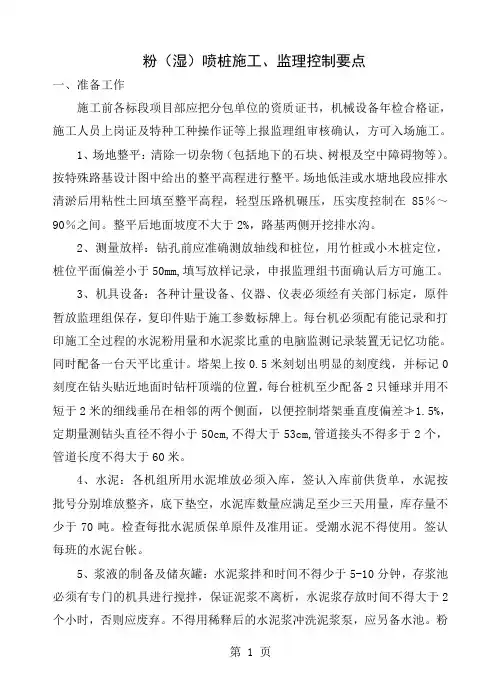

粉（湿）喷桩施工、监理控制要点一、准备工作施工前各标段项目部应把分包单位的资质证书，机械设备年检合格证，施工人员上岗证及特种工种操作证等上报监理组审核确认，方可入场施工。

1、场地整平：清除一切杂物（包括地下的石块、树根及空中障碍物等）。

按特殊路基设计图中给出的整平高程进行整平。

场地低洼或水塘地段应排水清淤后用粘性土回填至整平高程，轻型压路机碾压，压实度控制在85％～90％之间。

整平后地面坡度不大于2%，路基两侧开挖排水沟。

2、测量放样：钻孔前应准确测放轴线和桩位，用竹桩或小木桩定位，桩位平面偏差小于50mm,填写放样记录，申报监理组书面确认后方可施工。

3、机具设备：各种计量设备、仪器、仪表必须经有关部门标定，原件暂放监理组保存，复印件贴于施工参数标牌上。

每台机必须配有能记录和打印施工全过程的水泥粉用量和水泥浆比重的电脑监测记录装置无记忆功能。

同时配备一台天平比重计。

塔架上按0.5米刻划出明显的刻度线，并标记0刻度在钻头贴近地面时钻杆顶端的位置，每台桩机至少配备2只锤球并用不短于2米的细线垂吊在相邻的两个侧面，以便控制塔架垂直度偏差≯1.5%，定期量测钻头直径不得小于50cm,不得大于53cm,管道接头不得多于2个，管道长度不得大于60米。

4、水泥：各机组所用水泥堆放必须入库，签认入库前供货单，水泥按批号分别堆放整齐，底下垫空，水泥库数量应满足至少三天用量，库存量不少于70吨。

检查每批水泥质保单原件及准用证。

受潮水泥不得使用。

签认每班的水泥台帐。

5、浆液的制备及储灰罐：水泥浆拌和时间不得少于5-10分钟，存浆池必须有专门的机具进行搅拌，保证泥浆不离析，水泥浆存放时间不得大于2个小时，否则应废弃。

不得用稀释后的水泥浆冲洗泥浆泵，应另备水池。

粉喷桩储灰罐容量应大于最大单桩水泥用量＋50kg.6、工艺性试桩：每台机试桩不得少于2根，以确定有关技术参数：钻进速度、提升速度、水灰比、水泥用量（总量和单位用量）、喷浆次数，复搅速度、复搅次数、电流表读数的变化等。

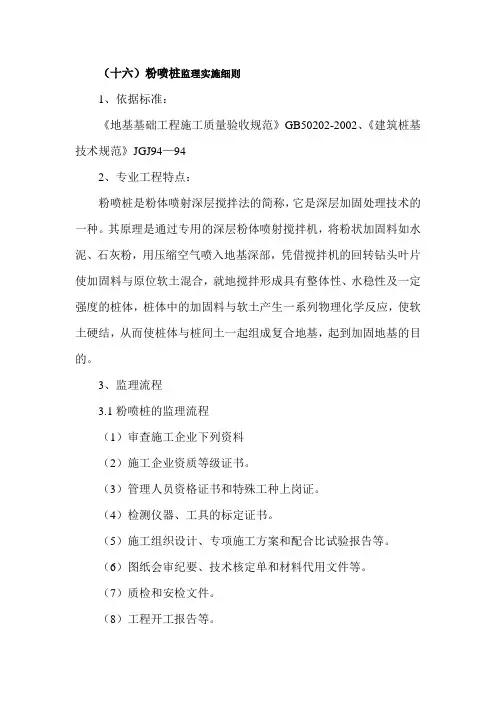

（十六）粉喷桩监理实施细则1、依据标准：《地基基础工程施工质量验收规范》GB50202-2002、《建筑桩基技术规范》JGJ94—942、专业工程特点：粉喷桩是粉体喷射深层搅拌法的简称，它是深层加固处理技术的一种。

其原理是通过专用的深层粉体喷射搅拌机，将粉状加固料如水泥、石灰粉，用压缩空气喷入地基深部，凭借搅拌机的回转钻头叶片使加固料与原位软土混合，就地搅拌形成具有整体性、水稳性及一定强度的桩体，桩体中的加固料与软土产生一系列物理化学反应，使软土硬结，从而使桩体与桩间土一起组成复合地基，起到加固地基的目的。

3、监理流程3.1粉喷桩的监理流程（1）审查施工企业下列资料（2）施工企业资质等级证书。

（3）管理人员资格证书和特殊工种上岗证。

（4）检测仪器、工具的标定证书。

（5）施工组织设计、专项施工方案和配合比试验报告等。

（6）图纸会审纪要、技术核定单和材料代用文件等。

（7）质检和安检文件。

（8）工程开工报告等。

3.2检查施工单位质保体系、安保体系是否健全（1）施工单位质保体系、安保体系组织机构落实情况。

（2）施工质保体系主要规章制度。

（3）施工安保体系主要规章制度。

3.3监理验收程序（1）材料取样及报验a、材料、设备进场后，首先由施工单位进行自检，自检不合格的产品，施工单位有权拒收、拒用。

施工单位自检合格后，应以书面形式报监理验收。

材料、设备的三证（出厂合格证、质量保证书、试验检测报告）、商检证明、施工单位目测、测试数据等资料应交监理检验，并将复印件附在报监理验收表后备存。

b、监理人员应认真检查材料三证，并对材料外观进行检查，有些材料还要进行必要的测量测试。

材料的取样和送检均由监理见证。

c、监理在对资料、实物进行核对和必要的检查后作出同意使用或不同意使用的答复。

不同意使用的材料、设备一律不得用于本工程，亦不得存放于现场，且必须在监理通知期限内运离现场。

（2）工序、部位工程检查验收程序a、施工单位自检。

粉喷桩施工监理细则一、编制依据1、江苏省高速公路指挥部2001年五月下发的《工程施工质量检验标准》；2、江苏省交通规划设计院2003年2月编制的盐通高速主线特殊地基处理设计的施工说明书；二、编制说明由于本标段软基处理（主要为粉喷桩和湿喷桩）工程量较大，粉喷桩93512延米，工期紧，质量要求高，施工难度大，施工范围多数是在沟塘回填后进行，为了切实有效地指导监督施工，要求监理人员必须掌握施工中的各项参数，熟悉施工的操作规范，保证软基处理的圆满成功，编制以下施工监理细则。

粉喷桩喷射搅拌桩（粉喷桩）是利用专门设备借助于压缩空气，将粉体加固材料——水泥喷射至被加固的深层软土中原位搅拌、压缩，并吸收周围水份，产生一系列物理化学反应形成有一定强度的桩体，以达到加固软土地基之目的。

粉喷桩是加固上层软基的一种方法。

适应天然含水量介于30%~70%的淤泥质土，粘性土、粉性土路基。

当PH值小于4或天然含水量大于70%时不宜用，其加固深度不宜大于15m。

粉喷桩属地下隐蔽工程，施工质量受人为影响的因素很多，对其事后检测亦较困难，因此每道工序，每个操作环节都必须加强质量意识，使施工质量控制在施工全过程。

交公发[1995]1081号文规定：“隐蔽工程和建成后不易检测的分项、分部工程，应审施工、监理单位的原始资料。

（即施工日记，开工、完工记录，天气、温度及自然灾害等记录，工序施工原始记录，工序工点测量原始记录，照片、录像等）”因此，对粉喷桩施工的监理必须24小时旁站并有详细的记录，确保施工质量，计量有据可依。

1、粉喷桩施工工艺流程复搅粉喷桩施工工艺流程图2、粉喷桩施工监理工作流程粉喷桩施工监理工作流程图3、粉喷桩监理内容3.1首先应熟悉设计文件中与粉喷桩相关的设计内容。

包括起迄桩号地质、桩位布臵、桩径、桩长、单位长度喷粉量、设计强度等。

3.2抽样检测水泥质量，制作水泥土7天28天强度平行试验。

3.3审批承包人开工报告重点审查以下内容：（1）施工进度计划与总进度计划是否协调（2）机械型号及状态，施工机械能否有效控制喷粉量，机械台数台能否满足进度要求。

湖北省洪湖东分块蓄滞洪区蓄洪工程主隔堤加固工程粉喷桩施工监理实施细则武汉长科监理公司洪湖东分块工程监理部2016年11月审批：胡先举审核：舒建中校对：陈军编写：舒建国，张建民目录1总则 (1)1.1编制依据 (1)1.2适用范围 (1)1.3工程特点 (1)2监理工作流程 (1)2.1粉喷桩工程质量控制监理工作流程 (1)2.2原材料质量控制监理工作流程 (3)3监理工作内容 (4)3.1开工前监理控制 (4)3.2施工过程监理控制 (6)3.3施工质量控制标准及要求 (8)3.4监理旁站质量控制 (9)3.5 施工安全监督 (9)3.6施工原始记录和资料整理 (10)4质量控制要点及目标值 (11)4.1原材料 (11)4.2粉喷桩施工 (11)4.4质量检查 (12)5工程验收 (12)5.1资料 (12)5.2验收 (13)6计量与支付 (13)6.1计量支付程序 (13)6.2计量支付原则 (13)1总则为规范湖北省洪湖东分块蓄滞洪区蓄洪工程（建设监理第2标段）监理项目范围内粉喷桩（水泥搅拌桩）工程施工监理工作行为，有效控制施工质量，保证粉喷桩工程满足设计要求，特编制本细则。

1.1编制依据（1）《水利工程建设项目施工监理规范》（SL288-2014）（2）《单元工程施工质量验收评定标准-地基处理与基础工程》（SL633-2012）（3）《水利水电工程施工地质规程》（SL313-2004）（4）《水利水电工程施工测量规程》（SL52-2015）（5）《水利水电工程施工质量检验与评定规程》（SL176-2007）（6）招标文件-技术标准与要求部分（7）粉喷桩施工设计图及相关施工技术要求（8）监理合同文件1.2适用范围本细则适用于湖北省洪湖东分块蓄滞洪区蓄洪工程（建设监理第2标段）监理项目范围内粉喷桩（水泥搅拌桩）工程施工的监理工作。

1.3工程特点（1）粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫水泥加固土桩。

梅冲湖路粉喷桩监理细则一、目的及范围本细则旨在规范梅冲湖路粉喷桩监理工作，确保项目质量、安全及进度的有效控制。

二、监理任务1.审核工程是否符合设计和施工规范要求。

2.监督工程施工过程的质量控制。

3.监督施工过程的进度控制。

4.验收工程竣工质量。

三、监理人员要求1.具备相关工程背景知识，具备相应工程监理经验。

2.具备较强的沟通协调能力和问题解决能力。

3.具备正直、勤奋、细致、责任心强的职业道德。

四、监理工作内容1.施工准备阶段a.监督施工单位是否按照图纸要求进行准备工作，如场地平整、材料堆放等。

b.检查施工单位是否对设备进行检测及维护，是否准备充足。

c.审核施工单位的人员、证件等资质要求。

2.施工过程监理a.检查施工单位是否按照设计要求施工，如桩身直径、桩身墙体布置等。

b.监督施工单位是否采用合适的喷浆材料和配比，并检测是否符合相关标准。

c.监督施工单位是否按照规定的桩间距、桩深度等要求施工。

d.检查施工单位的喷浆设备是否运行正常，并监督操作人员是否具备相应的操作资质。

3.质量验收a.监督施工单位进行桩身质量检测，如检测桩身强度、密实度等。

b.监督施工单位进行喷浆质量检测，如检测喷浆强度、渗透性等。

c.验收施工单位提交的相关资料，如检测报告、工程记录等。

4.安全监控a.监督施工单位是否按照安全操作规范进行施工。

b.检查施工现场是否设置了必要的警示标识和安全防护设施。

c.定期查看施工现场的安全情况，并及时提出改进意见。

五、工作流程1.施工计划审批：监理单位要及时审批施工单位的施工计划，确保施工符合要求。

2.日常监理：监理单位每天要对施工现场进行巡查，及时发现并解决问题。

3.施工过程记录：监理单位要及时记录施工过程中的问题和解决方案，以备查证。

4.质量验收：监理单位要按照规定的程序对施工质量进行验收，并及时提出整改意见。

5.完工验收：监理单位要与业主代表共同对工程进行验收，确保工程质量达到要求。

六、监理报告1.监理单位要每周向业主代表及时提交监理报告，报告内容包括工程进度、质量检测情况、存在的问题及解决方案等。

中海石油东营石化有限公司粉喷桩桩基工程监理细则编制：郭建军审核：戴明跃批准：崔少春胜利油田新兴工程监理咨询有限公司2012年6月12日目录1.0概况1.1基本情况1.2工程特点1.3施工工艺2.0编制依据3.0监理工作目标4.0监理工作流程5.0监理工作的质量控制要点及方法措施5.1事前控制5.2事中控制5.3监理控制程序要点6.0验收6.1资料整理与验收6.2桩的检测6.3质量检验标准6.4桩基验收计划7.0常见质量原因及处理措施7.1断桩1.0概述1.1基本情况本工程部分地基处理方式采用粉喷桩处理方式。

分别位于各装置区的部分建（构）筑物。

1.2特点粉喷桩是“粉体喷射搅拌桩”的简称，就是利用专用的喷粉搅拌钻机将水泥等粉体固化剂喷入软土地基中，并将软土与固化剂强制搅拌，利用固化剂与软土之间所产生的一系列物理化学反应，使软土结成具有一定强度的水泥桩体而形成复合地基的一种施工方法。

具有粉喷桩具有能有效减少总沉降量、可承受较大的加荷速率、抗侧向变形能力强、可大大缩短施工期等优点。

本段粉喷桩直径为60cm，呈等边三角形布置，间距均为1m。

长度为10.0m。

采用干法施工。

桩的顶标高：环墙两侧各1500mm范围内桩设计标高为–1.4m，施工标高为–1.1m 环墙内桩顶设计标高为–0.6m，施工标高–0.3m，开挖基坑时，将施工标高以下300mm 桩段挖除，以确保桩端的质量。

桩顶设计标高以上区域设中粗砂垫层300厚，最大粒径不超过20mm。

1.3设计参数要求水泥掺入量应根据现场试验定，且≥60㎏/m，水泥采用32.5级普通硅酸盐水泥，水泥宜做亲和性试验。

与搅拌桩桩身水泥土配比相同的室内加固土试块在标准条件养护下90d龄期的立方体抗压强度平均值fcu≥2700kPa，复合地基承载力特征值≥210kPa，压缩模量Es≥20Mpa。

1.4工艺流程粉喷桩施工工艺见下图。

2.0编制依据1、业主提供的施工图设计；2、已批准的《工程监理规划》；3、《基桩低应变动力检测规程》（JGJ/T93-95）；4、《地基与基础工程施工及验收规范》（GB50202－2002）；5、《建筑工程质量检验评定统一标准》（GB50300－2001）；6、《建筑地基处理技术规范》（JGJ79－2002）；7、已批准的《粉喷桩工程施工组织设计》；3.0监理工作目标1、质量控制目标：旁站记录完整，使粉喷桩达到设计要求，无质量事故。

粉喷桩监理细则范文一、材料准备：1.各种所需材料，如粉喷材料、钢筋、管道等，应按照设计要求进行材料检验和检测。

2.粉喷材料应符合相关标准，质量合格。

3.在施工现场应设立材料堆放区域，材料应有保护措施，避免受潮和受污染。

二、设备检查：1.检查各种设备是否完好，并做好维护保养工作。

2.检查喷射设备和供料机构的工作性能是否良好，确保施工过程中设备能够稳定运行。

3.检查输送管道和喷射枪的连接是否牢固，并进行试压和试喷，确保设备正常运行。

三、施工工艺：1.在开始施工前，应对工地进行勘察，确认地质条件和基坑情况，为施工提供可靠的依据。

2.设计保护措施应按照标准执行，包括地下管线的保护、围护结构的支护等。

3.施工过程中应配合检测工作，及时修正施工参数，保证施工质量的稳定。

4.粉喷过程应按照设计要求进行，包括喷射速度、厚度、喷射次数等。

5.施工过程中应及时记录重要参数，如喷射速度、厚度等，以备资料分析和后期维护使用。

四、质量控制：1.施工过程中应进行水平测量和垂直测量，确保粉喷桩的垂直度、直径和形状满足设计要求。

2.施工现场应设置样品检测区域，检测各种参数，如粉喷材料的含水率、pH值等。

3.施工质量应定期进行监理检查，并出具相应的监理报告。

4.如发现施工质量问题，应及时整改，保证施工质量达到设计要求。

综上所述，粉喷桩监理细则包括了材料准备、设备检查、施工工艺和质量控制等方面的要求。

只有严格按照这些细则进行监理工作，才能保证施工的安全、质量和进度达到预期目标。

因此，监理人员应具备相关知识和经验，并严格按照细则要求进行操作和监督。

湖北鸿泰阳汽车工业有限公司汽车冲压件及动力总成产业基地项目粉喷桩工程监理实施细则编制人：审核人：湖北公力工程咨询服务有限公司鸿泰阳汽车工业有限公司汽车冲压件及动力总成产业基地项目监理部2016年04月目录第1章编制依据1、监理规划；2、工程建设标准；3、工程设计文件；4、施工组织设计；5、专项施工方案。

第2章专业工程特点本工程采用粉喷桩法进行软土层地基处理，采用单管法施工，桩径500mm，进入粉质粘土层500mm，桩平均长度为6m，桩间距1.2m×1.2m 按方形布置，固化剂采用强度等级32.5R级普通硅酸盐水泥40kg/m，经处理后的复合地基承载力特征值不小于70KPa，复喷深度为停喷面以下2.5m。

成桩时，先用喷粉桩机在桩位钻孔至设计深度后，将粉喷钻头以1.0－1.2m/min速度边旋转边提升，同时边通过喷粉系统将水泥通过钻杆端喷嘴定时，定量向搅动的土体喷粉，使土体和水泥进行充分搅拌混合。

桩体喷粉要求一气呵成，不得中断，每根桩宜装一次灰并搅喷完。

喷粉深度在钻杆上标线控制，喷粉压力控制在0.5－0.8MPa。

当钻头提升到高于桩顶面约500mm，喷粉系统停止向孔内喷射水泥时，桩体即告完成。

该粉喷桩数量大，工期要求紧，一次性投入机械、设备多是本工程专业特点。

第3章监理工作流程分包单位资格审核程序监理工作流程图质量控制流程图原材料质量控制程序隐蔽工程质量控制程序工序质量控制程序框图质量事故处理程序框图第4章监理工作要点1、监控要点2、粉喷桩质量检验标准3、施工质量控制施工时应严格控制喷浆时间和停浆时间，每根桩喷浆后应连续作业，不得中断喷浆，严禁在尚未喷浆的情况下提升钻杆，储浆罐内的储浆量应不少于一根桩用量加50Kg，若储浆量小于上述要求时，不得进行下一根桩施工。

施工中若发现喷浆量不足，应进行整桩复喷，复喷后的喷浆量不小于设计用量。

如遇停电、机械故障等原因，喷浆中断时应及时记录中断深度，在12小时内采取补喷处理，并将补喷情况记载于施工记录中，补喷重叠段应大于1000mm，超过12小时应采取补桩措施。

监理细则一、监理的依据在本驻地办监理范围内粉喷桩的施工和监理应以下列文件为依据：1．业主与各段承包人之间的《工程承包合同》及《补遗书》。

2．JTJ071 – 98《公路工程质量检验评定标准》和有关试验规程。

3．本工程的《招标文件》有关章节。

4．JTJ017 – 96《公路软土地基路堤设计与施工技术规范》。

5．有关各项部颁试验规程。

6．业主和总监办各项通知与规定。

7．本工程设计文件及有关设计技术联系单。

8．被批准的分项工程开工报告（含施工组织设计）。

二、施工准备阶段(一) 承包人需完成的准备工作1．熟悉设计文件。

2．完成清表工作，填清表的《检验申请批复单》（附有关测量资料），报现场监理验收。

3．完成试桩及试桩总结。

4．提交《施工组织设计申报表》（附分项工程施工方案）。

5．提交《材料、设备进场使用报验单》。

6．施工测量报验。

7．在以上各项均已完成后，提交粉喷桩施工《分项工程开工申请表》，并附以下附件：1）项目经理部到岗人员情况一览表及有关证件。

2）进场材料、设备名称、数量、规格、性能一览表。

3）工长与特殊工种的姓名、职称、上岗证一览表及有关证件。

4）施工合同对以上3条内容的对应要求。

以上各项报验应在开工前至少21天进行，以留出驻地办审查与复核试验的时间，同时也包括承包人本身修改与充实的时间。

7．桩位放样，每个桩位应有易于识别的明显标记，且在钻进前不得移位、损坏或丢失，桩位平面偏差小于50mm。

8．承包人应作放样纪录，画出桩位位置图，记明施工段起讫桩号、路基坡脚左右宽度、根数、桩位调整情况、地面标高、实际地表水文地质资料等等。

桩位调整事先应报告现场监理批准。

9．工地试验室应有浅层取样与无侧限试验设备以及轻便触探仪。

10．开工前必须有足够的水泥存贮量，且所备水泥应为在开工申请中监理工程师同意采用的水泥。

(二) 监理工程师应完成的准备工作1．熟悉设计文件和施工合同文本。

2．检查场地的清表及排水工作，审批承包人的清表《检验申请批复单》。

一、总则本细则依据工程建设合同文件规定内容，工程设计文件、图纸要求和有关管理法规编制。

二、开工许可证申请程序2.1. 承建单位在具备了粉喷桩施工的开工条件时，承建单位应根据合同文件技术条款，设计文件和相应技术规范，结合自然条件和施工技术水平编制施工技术措施计划报监理部审批。

施工技术措施计划应包括下述主要内容：（1）工程简况（包括项目构成、合同或设计工程量、合同工期等）；（2）施工管理、作业劳动组织、机械配置；（3）施工准备及程序和方法；（4）施工进度计划；（5）质量保证体系的建立、质量检验、检测措施；（6）合同支付计划；（7）其他需要报告和说明的事项。

2.2. 承建单位应在粉喷桩施工前，完成铺工放样工作，并将其报监理部批准，其内容如下：（1）施工范围布置图；（2）放线依据及对原点检测校核情况；（3）施测方法，使用的仪器和人员配备；（4）放线成果（包括记录和平面布置图）。

2.3. 上述报送文件连同审签意见单一式四份，经施工单位项目经理签署后递交，监理部审阅后，限时批复，原件不退回。

2.4. 除非承建单位接到的审签意见为“修改后重新报送”否则可及时向监理部申请开工许可证。

2.5. 监理部在接到承建单位申报开工申请单后，24小时内开出工程项目开工许可证，若承建单位在限期内未收到监理部应返回的审签或批复意见，视为已报经审阅。

2.6. 如果承建单位未能按期向监理部报送上述文件，由此而造成施工工期延误和其他损失，由承建单位承担合同责任。

三、施工过程监理3.1. 施工过程中，承建单位应按报经批准的施工计划，按章作业，安全生产，文明施工。

3.2. 每桩完成施工单位认真填写《工程质量报验单》，经项目经理签字后报监理工程师验收合格，并签字方可进行下个工序。

3.3. 施工过程中，承建单位应实行三检制，并认真对施工质量进行检验、检查，加强技术管理，做好原始资料的记录、整理，于当月26日前报监理部。

3.4. 施工过程中，发现施工技术措施的效果不符合或达不到设计要求时，应及时向监理部报告，提出调整措施报监理部批准后实施。

白沙洲水厂扩建工程监理细则（粉喷桩部份）编制：审批：武汉扬子江工程监理有限责任公司二零—年四月十三日目录第一章工程概况及专业工程特点 (3)一、工程概况 (3)二、设计概况 (3)第二章监理依据和开工许可证申请程序 (5)一、编制依据 (5)二、粉喷桩的监理流程 (6)（一）审查施工企业下列资料6（二）检查施工单位质保体系、安保体系是否健全6（三）监理验收程序6第三章施工过程监理 (8)一、监理工作的方法和监理措施 (8)（一）监理方法8（二）监理措施10二、粉喷桩施工阶段 (11)第四章施工质量控制 (15)第五章桩体质量评定标准要求 (16)第一章工程概况及专业工程特点、工程概况工程名称：白沙洲水厂扩建工程建设单位：武汉市水务集团有限公司设计单位：武汉市给排水工程设计院有限公司勘查单位：武汉市勘查设计研究院施工单位：武汉市水务建设工程公司监理单位：武汉扬子江工程监理有限责任公司工程地点：武昌白沙洲水厂工程内容：本工程为白沙洲水厂扩建工程，位于武昌白沙洲地区，规模为10 万立方米/日，主要包括：5 万立方米/日规模网格絮凝斜管沉淀池2 座；10 万立方米规模气水反冲洗滤池（共用现状新一期设备间）1座；排污泵房1 座；2号送水泵房改造；加氯间、加矾间改造；增设生活污水一体化净化处理装置1 套；改造厂区配电系统和自动控制系统。

本工程絮凝沉淀池部分根据勘察报告所提供的地质资料反映，场地地层结构较为复杂，岩土种类不多，但性质变化较大需采用打粉喷桩处理，桩径为50cm 桩长7.5-11米。

工程质量目标：合格二、设计概况（一）地质概况根据勘察报告所提供的地质资料反映，场地地层结构较为复杂，岩土种类不多，但性质变化较大。

1、杂填土：杂色，松散，稍湿〜湿，压缩性高，主要由地坪、碎石、砖渣、粘土以及生活垃圾组成，全场分布，层厚度0.1-3.3 米。

2、素填土：杂色，松散，稍湿〜湿，压缩性高，由粘土及少量碎石、砖渣组成本构筑物全场分布，层厚度0.3 〜2.4 米，承载力特征值fak=70KPa,Es=2.8MPa。
