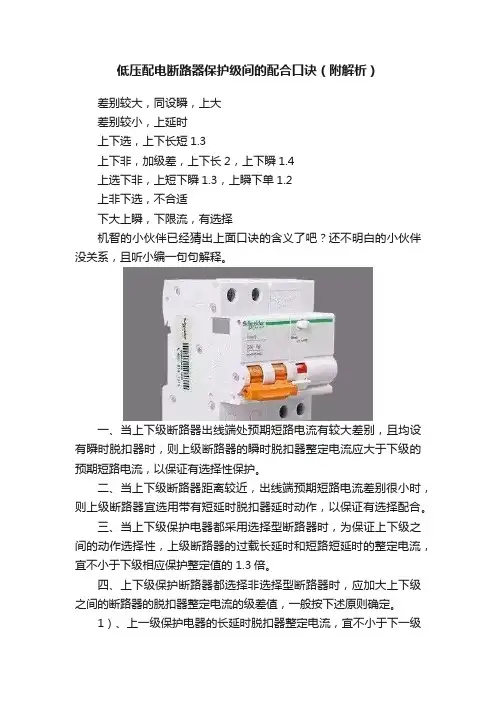

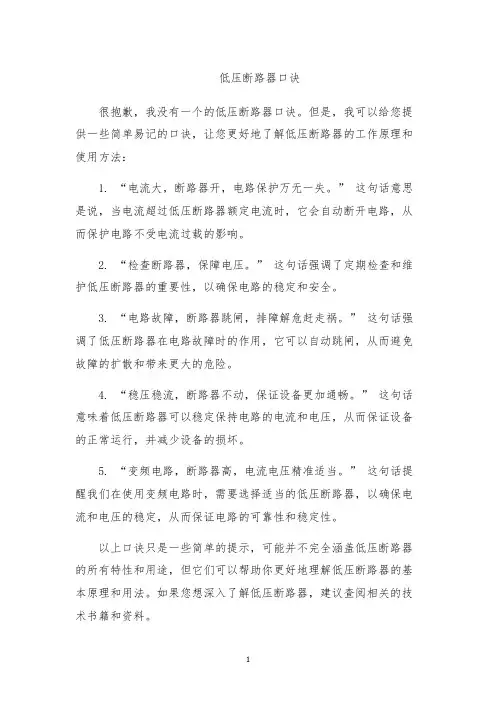

低压配电断路器保护级间配合口诀
配电系统上下级保护电器的动作应具有选择性。
口诀
1．差别较大，同设瞬，上大。
2．差别较小，上延时。
3．上下选，上下长短1.3。
4．上下非，加级差，上下长2，上下瞬1.4。
5．上选下非，上短下瞬1.3，上瞬下单1.2。
6．上非下选，不合适。
7．下大上瞬，下限流，有选择。
解释：1．当上下级断路器出线端处预期短路电流有较大差别，且均设有瞬时脱扣器时，则上级断路器的瞬时脱扣器整定电流应大于下级的预期短路电流，以保证有选择性保护
2．当上下级断路器距离较近，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器延时动作，以保证有选择配合
3．当上下级保护电器都采用选择型断路器时，为保证上下级之间的动作选择性，上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级相应保护整定值的1.3倍。
4．上下级保护断路器都选择非选择型断路器时，应加大上下级之间的断路器的脱扣器整定电流的级差值，
一般按下述原则确定。
1）上一级保护电器的长延时脱扣器整定电流，宜不小于下一级长延时脱扣器整定电流的2倍。
2）上一级保护断路器的瞬时脱扣器整定电流，宜不小于下级瞬时脱扣器整定电流的1.4倍。
3）末级非选择型断路器，其短路瞬时脱扣器整定电流应尽量小，但应躲过短时出现的过负荷尖峰电流。
5．当上级保护是选择性断路器，而下一级保护是非选择型断路器时，应符合如下条件：
1）上级保护断路器的短路短延时脱扣器的整定电流，应不小于下级保护断路器的短路瞬时脱扣器整定电流的1.3倍。
2）上级保护断路器瞬时脱扣器整定电流应大于下级保护断路器出线端单相短路电流的1.2倍。
6．上级保护断路器是选择非选择型断路器，下级保护断路器采用选择型断路器时，不能保证下级保护先动作。
7.当下一级保护断路器出口端短路电流大于上一级的瞬时脱扣器整定电流时，为保证选择性，下级保护断路器宜选用限流型断路器。
新型低压断路器及低压保护电器的级间配合
谢约钧南省水利水电勘测设计研究院 (410000)
1 新型低压断路器
(1) 智能型万能空气断路器：
该类型断路器有代表性的产品，国内产品为：MA40，CW1，RMW1，SDW1等；国外产品为：MMT，F，AE，3WN6等。
上述低压断路器的显著特点为：体积小，分断电流大(国内产品最高可达100kA，国外产品最高可达150kA)，零飞弧。其智能型脱扣器具有长延时、短延时、瞬时三段保护特性。可在整定范围内整定所需要的电流值和延时时间。短延时整定时间一般为0.1，0.2，0.3，0.4s(除AE型为0.1，0.2，0.3，0.5s；F
型为0.1～1s)，同时还具有接地故障保护、自检、试验、数量、监控和通讯接口等多种功能。该类型断路器可方便地接入计算机监控系统，实现远方监控。该类型断路器为模块化，部件更换方便。极数为3极、4极。结构型式为抽出式、固定式。额定电流值：国内产品为630～4000A；国外产品为630～6300A。
(2) 塑壳式断路器：
该类型产品具有代表性的：国内产品为TM30、CM1、SM30、RMM1等；国外产品为NS、C801、S、PSS等。
上述断路器的显著特点为：体积小，分断电流大(国内产品最高可达100kA；国外产品最高可达150kA)，零飞弧(仅CM1型为短飞弧)，并可垂直与水平安装，不会降低其使用性能。该类型断路器国内产品(除TM30外)大部分均为瞬动。但TM30和国外产品却具有长延时、短延时(TM30为0.1，0.2，0.25，0.3s；国外
产品NS型为0.06，0.14，0.23，0.35s；S型为0.05～0.5s)、瞬时三段保护功能以及接地保护和通讯接口，亦能接入计算机监控装置，实现远方遥控。
该类型断路器极数为3极、4极(TM30、NS型断路器还有2极的产品)；结构型式分为固定式、抽出式和插入式。额定电流值分为：国内产品为63～800A，TM30还可达到2000A；国外产品为100～1600A。
2 低压保护电器的级间配合
在低压配电回路中，一般装有隔离电器和保护电器，对于电动机回路还需装设操作电器。隔离电器用于检修时隔离电源，一般采用隔离开关的插头等；保护电器用于切断短路电流，一般采用断路器或熔断器等。操作电器用于正常接通和开断回路，一般用接触器、磁力起动器或断路器等。为了使低压配电系统在发生短路时，能保证各级保护电器之间选择性动作，减少不必要的停电。因此，我们认为低压保护电器在短路时级间配合应满足以下要求：
(1) 熔断器与熔断器级间配合：
①一般情况下，按上、下级熔件正负误差的叠加，国内熔断器误差值规定为±50%；AEG公司引进的NT型熔断器及类似限流型熔断器误差值为≤±10%，并以10%裕度计算配合级差，通常按时间--电流曲线不相交或上、下级熔件配合的额定电流比来选择。RTO型级间配合按2～5级；NT、RT12、RT14、RT15、RL6、RL7型则按上、下级配合的额定电流比1.6:1即可。
②在特大短路而熔断时间又小于0.01s时，为了保护选择性动作，除了满足上述条件外，还应满足上级熔断器弧前I2t值大于下级熔断器的I2t值。
因为NT型熔断器误差小，配合级差不大，设计中采用较多。
(2) 断路器与断路器级间配合：
断路器过流脱扣器在短路时配合级差一般可取0.1s或0.2s，即下一级断路器为瞬动，上一级断路器则取短延时0.1s或0.2s。若负荷断路器为瞬动，馈电干线断路器取短延时0.1s(或0.2s)，则配电变压器低压侧进线断路器短延时取为0.2s(或0.4s)。若上、下两级都采用瞬动断路器，则将上级断路器的脱扣器整定值，调整到大于下级断路器出线端处最大预期短路电流有效值，方可获得保护选择性动作。
在设计中，配电变压器低压侧断路器建议采用MA40、CW1、MMT、F、AE型智能型万能空气断路器，短延时功能为0.1～0.4s。当配电变压器容量较小，在250kVA及以下时，则可采用TM30、NS、S型等智能型塑壳断路器，短延时功能为0.06～0.35s；下一级断路器则采用TM30、CM1、SM30、RMM1、NS、S、PSS型塑壳断路器即可。
在设计中断路器级间配合一般取短延时为0.2s。
(3) 断路器与熔断器级间配合：
当上一级采用断路器，下一级采用熔断器时，断路器应选择带短延时过流脱扣器。即要求熔断器的时间-电流曲线在断路器保护曲线下方，见图1。如断路器带有短延时脱扣器，则对应于短延时脱扣器的动作时间长0.1s及以上。所以必须选用额定电流值比断路器额定电流低得多的熔断器。
